Оконные рамы из дерева своими руками. Изготовление рамы

Оконные рамы из дерева своими руками. Изготовление рамы

Жизненно важно при изготовлении рамы добиться того, чтобы при ее сборке она сохранила геометрию и не искривилась. Именно по этой причине можно посоветовать использовать клееный брус сечением ориентировочно 50х50 мм.

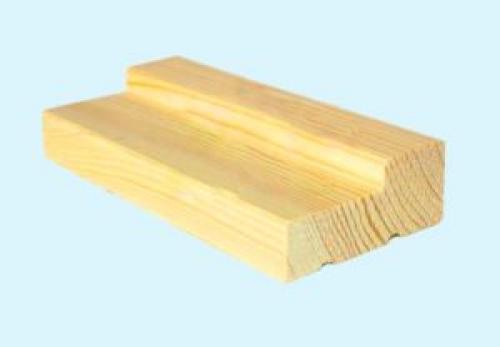

Деревянная рама для окна своими руками будет иметь достаточно простой поперечный профиль. с внутренней стороны нужно будет выбрать древесину для того, чтобы можно было установить стекло, с нижней части выборка делается для удобства монтажа рамы.

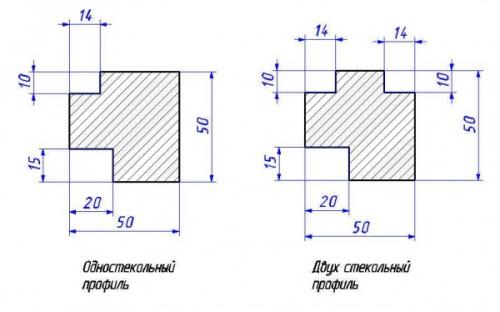

Слева вариант для одного стекла, справа – для установки двух стекол

Начинается работа с разметки подготовленных пиломатериалов.

Соединение в углах можно выполнить 2 способами:

• по схеме шип-паз, потребуется высокая точность при нарезании гребней и пазов;

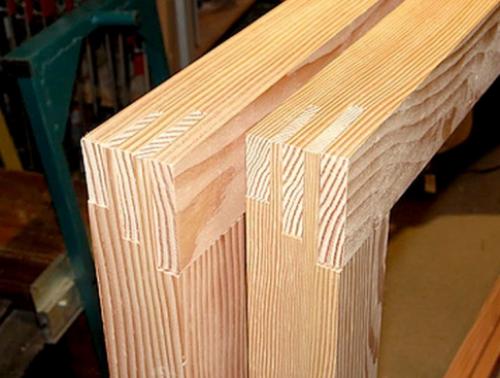

Соединение по схеме шип-паз

• с использованием соединения типа «ласточкин хвост» . В этом случае нужно будет сперва запилить торцы боковин рамы под углом 45ᵒ, затем элементы соединяются и намечается положение шпонки. Специальной фрезой выбирается паз на обоих элементах, они приставляются один к другому и шпонка просто вставляется в паз. Для дополнительной прочности можно промазать стык столярным клеем.

Отверстие под шпонку ласточкин хвост

Учитывая трудоемкость соединения «ласточкин хвост», а также то, что нужной фрезы может и не оказаться под рукой, чаще используется соединение шип-паз.

Обратите внимание! В принципе инструкция по сборке этого не требует, но прочность соединения можно усилить с использованием деревянного нагеля. Уже после соединения стык просверливается насквозь и в него вставляется деревянный цилиндр, диаметр которого в точности равен диаметру отверстия (предварительно стенки промазываются клеем).

На время высыхания клея не лишним будет зафиксировать раму металлическими уголками. В принципе, клееный брус хорошо держит форму, но лучше перестраховаться.

Оконная рама своими руками. Монтаж оконных рам с нуля своими руками самому из дерева или фанеры: Пошагово + Видео

Многие люди для установки новых оконных рам привыкли делать как и все – вызвать мастеров, которые демонтируют старые окна и вставлять новые, чаще всего из пластика или алюминия. Правда их весомым недостатком является достаточно высокая цена и необходимость использования специального оборудования.

Именно поэтому многие задаются вопросом: «Как сделать оконную раму своими руками? И что для этого нужно?».

Материалы и инструменты для изготовления оконной рамы

Ведь для того, чтобы сделать окна в своем любимом дачном домике или в теплице необязательно устанавливать пластиковые рамы – подойдут и собственноручно изготовленные деревянные конструкции.

Для изготовления оконной рамы из дерева потребуется приобрести сухую древесину в виде брусков . Но многие для изготовления рам используют фанеру .

Итак, при выборе необходимого материала выберите доски с сечением 5 на 15 см или же брус 5 на 5 см .

Понадобятся также:

• столярный клей;
• оконные угольники (металлические);
• стекло.

Также понадобится чертеж и некоторые столярные инструменты :

• пила;
• молоток;
• стамески.

После приобретения и подготовки можем приступить к работе.

Как сделать оконную деревянную раму из брусков своими руками

Хорошо зарекомендовавшим себя материалом в строительстве является клееный деревянный брусок. Конечно, можно использовать и его простой вариант из цельного дерева, но здесь уже будет повышаться вероятность потери формы рамы из-за осадков.

Во избежание  потери формы дерево и покрывают специальным защитным раствором.

А сейчас мы опишем последовательность всех шагов в данном технологическом процессе:

1. Для начала нужно изготовить оконную коробку. Для этой цели в выбранной нами доске 5Х15 прорезают паз таким образом, чтоб в профиль доска была похожа на букву «Г». Такой своеобразный гребешок нужен для герметичности нашего будущего окошка.
Далее нам нужно высчитать точные размеры нашей деревянной оконной рамы и начать распиливать доски, причем каждая из досок должна быть разделена на 4 части нужного размера, после чего их соединят друг с другом. Самым надежным вариантом для такого вида сборки будет использование шипов и пазов. Для того, чтобы быстро их изготовить, нужны будут стамеска, ручная пила и молоток. Пазы делаются на вертикальной части рамы, а на горизонтальной – шипы. После изготовления эти части нужно смазать столярным клеем и соединить части коробки, при этом не забывая о соблюдении угла в 90°.
2. Далее нужно укрепить в углах  деревянные рамы специально приобретенными оконными угольниками. Приобрести их можно  в строй магазине или на рынке. Необходимы они для придания жесткости нашей деревянной оконной коробке.
В это время наш клей просох, и теперь можно приступать к изготовлению рамы для подвижной части. Здесь уже у бруса сечение должно быть меньше, нежели у оконной коробки, поэтому сечение уменьшаем с расчетом, чтобы зазор был примерно 0.1~0.2 см.
3. Далее соединяем детали оконной деревянной рамы  в той последовательности ,как и описано выше.
4. После сборки внутренней части нашей оконной деревянной рамы ее прикрепляют к нашей коробе с помощью  петель. Нужно заранее вставить стекло, хотя это можно сделать и после того, как  оконная рама будет полностью собрана.

Изготовление оконной рамы из фанеры

Иногда получается не все так хорошо, как хотелось бы и получается элементарная порча материала.

Поэтому для устранения таких последствий раму своими руками можно сделать и из полосок фанеры .

Для изготовления достаточно будет иметь 4 полоски, который нужно будет соединить в прямоугольник. При этом важно не забывать выставлять угол в 90°. Для получения необходимого профиля раму собирают из нескольких подобных прямоугольников с разной шириной.

Также не забывайте и о точных измерениях, иначе вес может получиться кособоким. Таким неординарным способом можно изготовить даже окна с фигурным профилем.

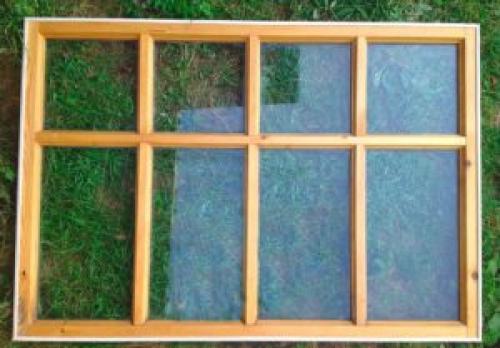

Такой способ подойдет и для глухих, и для многостворчатых окон, где могут быть от одного до трех рядов стекла.

Если будет всего одно стекло, то вам хватит 8 фанерных полосок, которые вы соедините в 2 прямоугольника. А для того, чтобы закрепить стеклянные листы, ваш второй слой должен быть чуть меньше, нежели первый.

Когда все детали будут готовы, скрепляем из саморезами.

Инструменты и материалы, которые вам пригодятся:

Бруски и доски из дерева;
• Фанеры или готовые полоски из нее;
• Стеклопакет;
• Металлические угольники и ручки;
• Клей (лучше столярный);
• Саморезы;
• Пила ;
• Петли для окон;
• Стамески;
• Молоток;
• Измерительная рулетка;
• Угольник .

Как вы видите, изготовить оконную раму своими руками может каждый, кто хоть немного умеет работать с инструментом и имеет желание делать что-то собственноручно.

Долой лень  и вперед к новым достижениям!

Деревянные окна на дачу своими руками. Деревянные окна для дачи. Изготовление и сборка рамы. Установка в проем. Остекление и покраска конструкции

Если вы планируете выполнять все ремонтные работы на загородном участке самостоятельно, то для сокращения расходов вполне можно сделать деревянные окна для дачи своими руками. Конечно, потрудиться придется, но полученные конструкции будут достаточно надежными, а экономия – по сравнению с покупкой столярных или металлопластиковых изделий – окажется весьма заметной.

Как изготовить такие окна и как их правильно смонтировать – мы расскажем ниже.

Сделать простое деревянное окно может каждый

Изготовление конструкции

При производстве дачных окон из дерева наиболее сложным этапом является изготовление рам и створок. Соответственно, на этом процессе мы и остановимся максимально подробно.

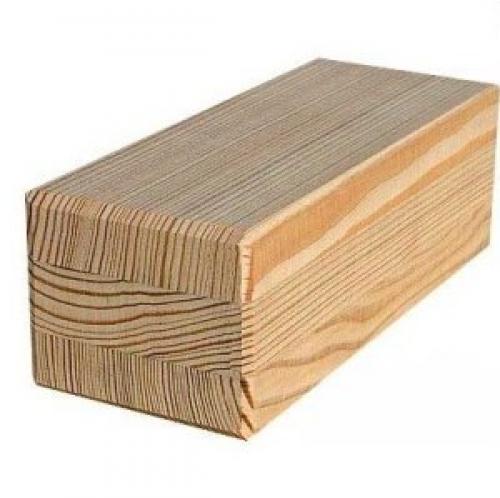

• Идеальным выбором материала для производства оконной рамы является клееный брус камерной сушки. Да, цена у него выше, чем у цельного бруса, но при этом он куда меньше подвержен деформациям.

Клееный брус – лучший материал для изготовления рам и створок

• Что касается выбора породы дерева, то чем тверже будет древесина, тем лучше. По этой причине заготовки выпиливают либо из кедра, либо из дуба, а вот мягкие лиственные породы не используют почти никогда.
• Размеры заготовки для рамы (при глухой конструкции) или для открывающейся створки могут быть самыми разными, и зависят от того, планируем ли мы устанавливать одинарное или двойное остекление.В первом случае можно использовать брусья шириной до 50 мм, но и жить в доме с комфортом можно будет только летом. Во втором случае берем заготовки по 60 – 80 мм, и устанавливаем в них либо два отдельных стекла, либо клееные герметичные стеклопакеты, которые неплохо сохраняют тепло даже при отрицательных температурах.
• Для фиксации стёкол или стеклопакетов нам потребуются штапики. Лучше всего приобрести готовые детали из той же древесины, из которой мы будем делать раму.
• Что касается коробов, которые используются для установки окон, то их чаще всего монтируют еще на этапе постройки дома. Если же этих деталей нет, то их можно изготовить, взяв за основу150х50 мм.

Глухая оконная рама своими руками. Глухое окно своими руками

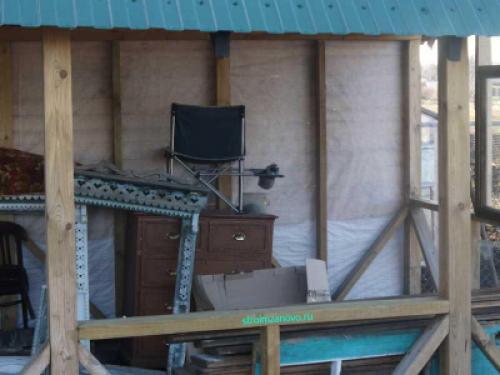

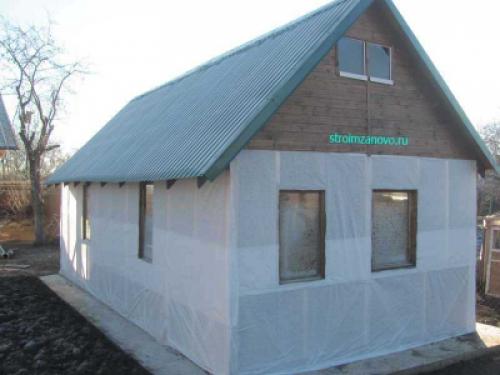

На своём дачном участке мы построили сарай для хозяйственных нужд, возвели на нём, теперь пришла очередь обить стены досками. Но перед этим необходимо сделать несколько окон, чтобы днём в сарае было светло, что даст возможность сэкономить на каждый год дорожающих киловаттах.

Для проветривания помещения мы изготовили два распашных окна, расположив их друг напротив друга, чтобы можно было создать сквозняк. Их сделали из, отреставрировав выброшенные на свалку экземпляры. Так как сарай достаточно большой, размером 3,5 на 7,5 метров, для комфортного освещения двух штук оказалось недостаточно, поэтому мы решили установить ещё три глухих окна.

Глухим называется окно, которое не имеет фурнитуры для открывания. Оно дешевле изделия с петлями, поэтому его активно применяют для установки в паре с обычным, чтобы уменьшить затраты, но в тоже время максимально ярко осветить комнату дневным светом.

Для сараев, гаражей илиможно изготовить глухое окно своими руками. Делается оно очень просто, себестоимость изделия невысока, а если остались пригодные для работы стёкла – совсем минимальна.

ГЛУХОЕ ОКНО СВОИМИ РУКАМИ

Итак, у нас в деревянном каркасе есть проём шириной 1,5 метра, в котором мы хотели бы установить глухое окно своими руками. На уровне примерно 70 см от пола мы поставили горизонтальную доску.

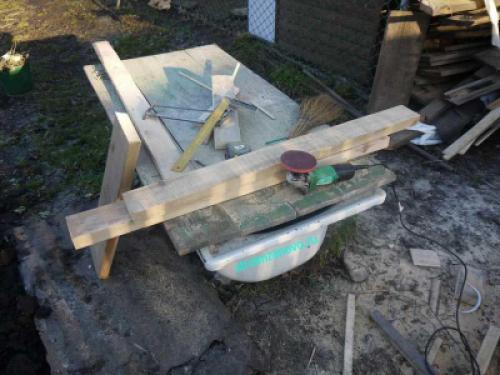

Первым делом мы сделаем элементы рамы, в которой закрепим стёкла. Два бруска отрежем равными расстоянию от горизонтальной доски, закреплённой на каркасе, до верхней балки, один брусок будет равен 50 см плюс 2 мм. Ширина досок равна ширине бруса, из которого построен каркас сарая — 10 см.

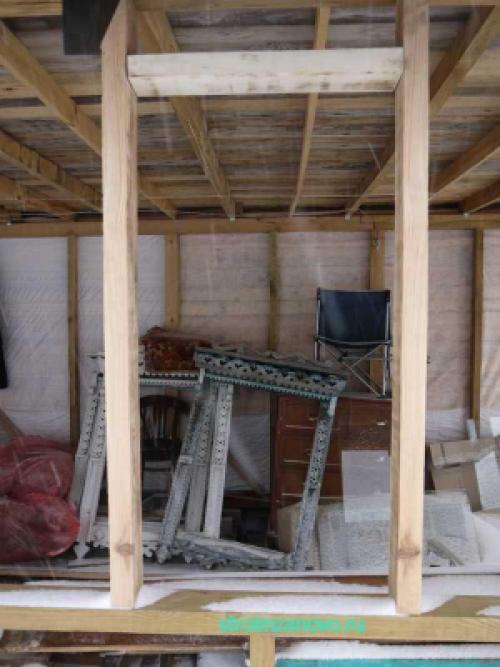

Определим на нижнем бруске середину, от неё разметим места установки будущей рамы. Саморезами прикрутим доски друг к другу и к каркасу, чтобы у нас получился прямоугольник, равный размеру. Во время изготовления рамы надо постоянно примерять стекло, чтобы не было большихили наоборот, рама не была меньше.

Чтобы через глухое окно в сарай не поступал холодный воздух, сделаем его в два стекла. Для этого нарежем 4 планки размером 2 на 2 см, гладко отшлифуем их наждачной бумагой, отрежем по размеру внутреннего периметра рамы и гвоздями прибьём изнутри на расстоянии 1 см от края каркаса внутри помещения.

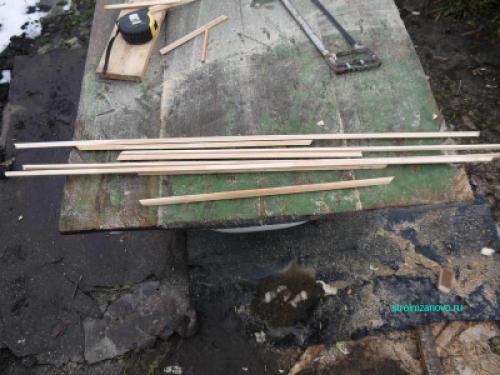

Осталось нарезать штапики, 4 штуки по 50 см, и 4 штуки по 100 см. Резать штапики надо под углом 45 градусов, для этой работы отлично подойдёт ножовка по металлу.

Дождавшись, пока краска высохнет, аккуратно возьмём стекло, вытрем его от пыли, вставим в раму и прижмём штапиками, прибив их маленькими гвоздиками. Работать надо в чистых перчатках, чтобы на стекле не осталось отпечатков ваших рук. Ведь с внутренней стороны их будет вытереть невозможно.

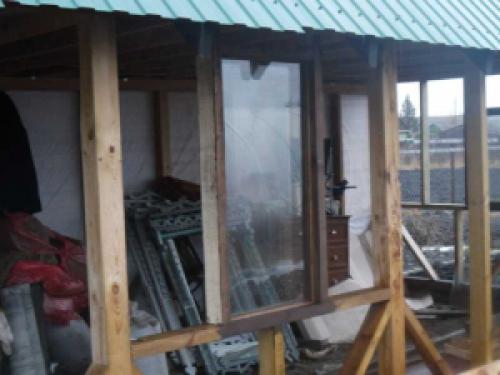

Закрепив одно стекло снаружи, то же самое сделаем и с другим, установив его с внутренней стороны помещения. Прибивать штапики надо с большой осторожностью, не разбив стёкла молотком. Если вы всё-таки ошиблись с размерами и появились небольшие щели — замажьте их универсальным герметиком.

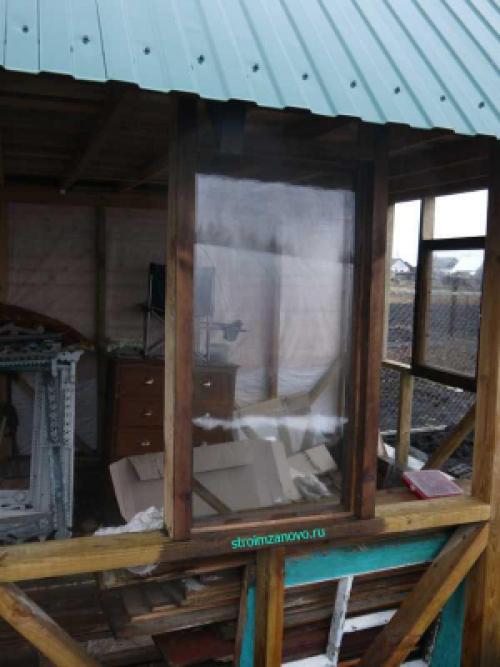

Наше глухое окно, которое мы сделали своими руками, готово. Теперь можно обшивать стены каркаса досками и поставить отлив для защиты от дождя.

Окно своими руками без станков. Подготовительный этап

Любая строительная работа состоит из подготовительного, основного и заключительного этапа. При изготовлении окна подготовительный этап включает себя подбор столярных инструментов и оптимального сырья. Кроме того, необходимо сделать детализированный чертёж, на котором отмеченные не только общие размеры рамы, но и габариты всех составных частей.

Необходимые инструменты

Для работы понадобятся следующие инструменты:

• молоток;
• дрель;
• шуруповёрт;
• стеклорез;
• стамеска;
• фрезерный станок;
• шлифовальный станок;
• пила.

Список не исчерпывающий. Если есть желание максимально сэкономить, понадобится еще и циркулярка. В этом случае можно купить любое деревянное полотно и самостоятельно распустить его на нужные заготовки.

Необходимые материалы

Деревянные оконные рамы в большинстве своём изготавливаются из сухой или клееной древесины, но в некоторых случаях можно в качестве сырья использовать новые фанерные листы.

Фанера – это самый дешевый и некачественный вариант. Подходит только для окон, расположенных внутри помещения. Даже хорошо обработанная защитными пропитками, фанера быстро набирает влагу и начинает рассыпаться.

Цельный деревянный брус – это хорошее и относительно недорогое решение. Недостаток заключается в том, что такую доску может повести, что приведет к изменению геометрии. Кроме того, нужно обратить внимание, чтобы не было трещин и сучков.

Клееная древесина – отличный выбор для изготовления рамы. Во-первых, она имеет лёгкий вес, но при этом достаточно прочна благодаря своей многослойности. Во-вторых, такой вид древесины не поддаётся осадочным воздействиям и деформациям.

Для рамы рекомендуется использовать брус 5х5 см.

Кроме того, понадобятся:

• деревянные штапики;
• клей ПВА;
• саморезы по дереву.

Желательно заранее запастись шпаклевкой, морилкой или антибактериальной пропиткой.

Деревянные окна своими руками-чертежи. Как изготовить деревянное окно своими руками

Главный момент в сборке деталей нового деревянного окна – это ювелирная точность. Если же вы неуверены в своих силах, то лучше обратится к профессионалу или заказать уже готовое окно, изготовленное на производстве.

Необходимые инструменты:

• шуруповерт;
• дрель;
• стеклорез;
• электрорубанок;
• молоток;
• стамеска.

Этап № 1. Подготовительные работы

Для того чтобы изготовить окно необходимо создать эскиз. Для этого вы четко должны знать размеры будущего окна и его функциональность, например, будет оно раскрываться или нет, количество створок и форточек.

Эскиз чертится с соблюдением масштабов. Это важно для того, чтобы правильно рассчитать количество материала, расположение засовов и петель, ручек и щеколд. Представленное

Кроме того, ведется расчет материала на данное окно. Расчет лучше делать с запасом, на случай, того, что деталь, в связи с нехваткой опыта, можно испортить

Этап № 2. Изготовление заготовок для окна

Важным моментом является выбор вида древесины. Наиболее популярны окна из массива сосны, кроме того, альтернативой может быть дуб.

Доска должна быть подготовлена к обработке, а именно просушена, не иметь деформаций и повреждений.

Согласно чертежу, выпиливают необходимые детали, которые позже будут соединяться между собой.

В работе с фрезеровочным станком необходим навык, поэтому целесообразнее будет воспользоваться электрорубанком и электролобзиком.

Кроме массива, можно в качестве рабочего материала использовать клееный брус. Он отличается прочной фактурой, а также устойчив к деформированию.

Для работы потребуется доска 150х50 мм.

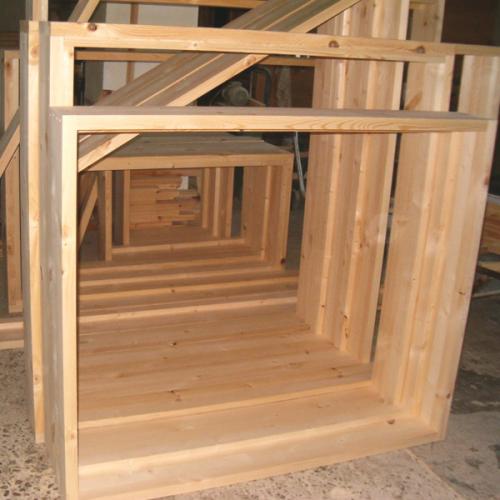

Этап № 3. Изготовление короба или рамы

В досках-заготовках делается канавка или паз, глубина которого 15 мм, паз представляет собой выемку в форме буквы Г. Таких деталей нам потребуется сделать четыре одинаковых.

Соединяют между собой детали короба при помощи столярного клея или клея ПВА. В готовом прямоугольнике просверливают отверстия по углам и забивают стержень 3-4 см. Этот клин обеспечивает надежное соединение деталей под прямым углом.

Короб готов. Его помещают в оконный проем и закрепляют дюбелями. По периметру запенивают зазоры монтажной пеной.

Этап № 4. Изготовление окна

Для рамы необходим брус 6х4 см. Форма и конструкция зависит от количества отсеков, стекол и размера штапиков.

Существует два вида профиля:

• одностекольный;
• двустекольный.

Одностекольная конструкция включает в себя два паза: один для установки в короб, а другой для монтажа стекла.

Двустекольный профиль – более сложная конструкция, имеющая три паза, для двух стекол и короба.

Обычно используют стекло толщиной сечения 4 мм, при этом размер штапика будет 10 мм.

Из заготовок собирается основа рамы. Чтобы сборка была удобной, концы заготовок спиливают под углом 45 градусов. А предварительно подготовленный профиль стыкуется способом шип-паз, что обеспечивает надежное сцепление деталей и неподвижность конструкции.

Можно также рассмотреть другой вариант усиления – металлический уголок. Эта деталь продается в любом строительном магазине. Крепятся уголки в каждый угол конструкции при помощи саморезов. В настоящее время строители стали отказываться от такого метода, считая, что это не эстетично. Однако, если окно будет впоследствии окрашиваться краской, этот вариант можно рассмотреть.

Этап № 5. Монтаж стекол

Важность правильного расчета размера стекла обусловлена тем, что этот фактор определяет плотное прилегание стекла к раме, что отвечает за теплопроводность окна. Если в процессе монтажа образовались щели, то в такие окна будет дуть.

Важно! Мерки стекол перед резкой производиться с точностью до миллиметра.

Резка стекла производится стеклорезом, после чего острые края обрабатывают наждачной бумагой.

При осуществлении этого процесса необходимо соблюдать правила безопасности:

• обязательно работы должны проводиться в рукавицах с плотным резиновым покрытием, чтобы уберечь ладони рук от порезов;
• на лицо одевается маска;

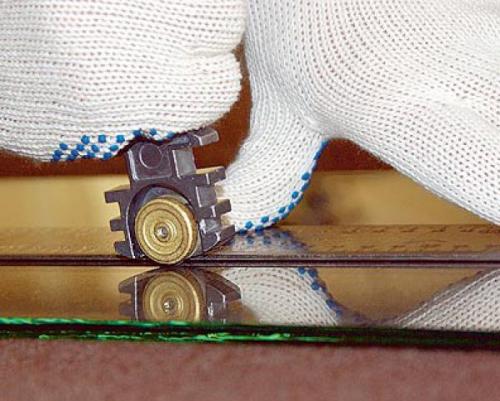

Работа стеклорезом имеет тоже свои тонкости. Итак, как резать стекло. Движения стеклореза по поверхности стекла должны быть плавными с умеренной степенью нажатия. Если вы недостаточно оказали давление, то надрез будет некачественным и при дальнейших действиях, вы получите зубчатый скол. Напротив, чрезмерное нажатие может продавить стекло, и вы рискуете пораниться его осколками.
