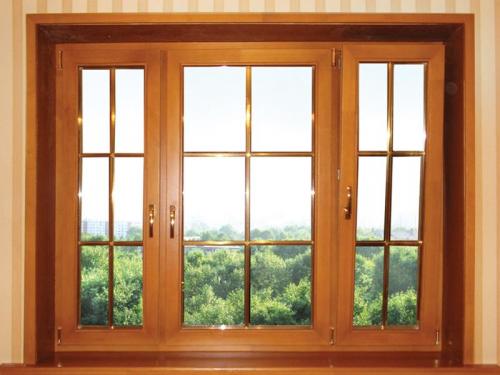

Виды оконных рам из дерева. №1. Материал исполнения рамы

Виды оконных рам из дерева. №1. Материал исполнения рамы

Рама деревянных евроокон изготавливается не из цельного дерева, а их трехслойного клееного бруса . Подобная конструкция обеспечивает окну наибольшую долговечность и устойчивость перед негативными факторами окружающей среды. Раму, изготовленную из цельного массива дерева, сегодня практически не найти, но если вдруг кто-то предлагает подобное, то останавливать свой выбор на данном варианте не стоит.

Один из самых важных параметров рамы – это порода древесины , от чего во многом зависят свойства окна. Чаще всего используются такие породы:

• сосна . Древесина хвойных пород стоит дешевле, но и рекордной долговечностью не отличается. Сосна за счет наличия смоляных ходов будет источать свежий лесной аромат, оказывающий положительное воздействие на микроклимат помещения. По степени смолистости сосна бывают двух видов: смолка и дутица . Первый вариант устойчив против влаги, поэтому рекомендован для использования в районах с повышенной влажностью . Хвойные породы также отличаются повышенной мягкостью: с одной стороны, это минус, поскольку могут оставаться вмятины, но, с другой стороны, мягкость позволяет изготавливать из сосны рамы любой конфигурации;
• дуб – самая твердая и прочная порода, которая обеспечит максимальную долговечность конструкции. К минусам стоит отнести большой вес, поэтому толщина такого профиля должна быть минимально допустимой. Древесина дуба хуже, чем хвойные породы, удерживает тепло. Процесс подготовки материала предусматривает просушку древесины, это технологически сложный процесс и правильность его исполнения влияет на долговечность и многие другие эксплуатационные показатели. Так как при покупке понять, насколько правильно была произведена просушка, невозможно, лучше доверять свой выбор только проверенным производителям;
• лиственница стала самым популярным выбором на сегодняшний день, ведь объединяет преимущества двух предыдущих вариантов. Это легкая древесина, обладающая высокой прочностью и невысокой ценой. Дополнительное преимущество лиственницы заключается в том, что при наличии нарушений в процессе обработки древесины сразу же появляются трещины и деформации, которые заметны невооруженным взглядом, поэтому выбрать качественную лиственницу намного проще, чем качественный дуб.

Оконная рама. Оконные рамы: чем отличаются и как правильно выбрать?

Еще недавно в домах стояли обыкновенные окна из дерева с двойными рамами, которые пропускали пыль и холодный воздух. С появлением новых технологий пришли герметичные пластиковые, всегда белого цвета, окна, в которых вставлены двойные или тройные стеклопакеты.

Сегодня рамы изготавливаются из различных материалов. Это может быть дерево, пластик, стеклопластик, алюминий и сочетание алюминия с деревом. Каждый из вариантов наделен достоинствами и недостатками.

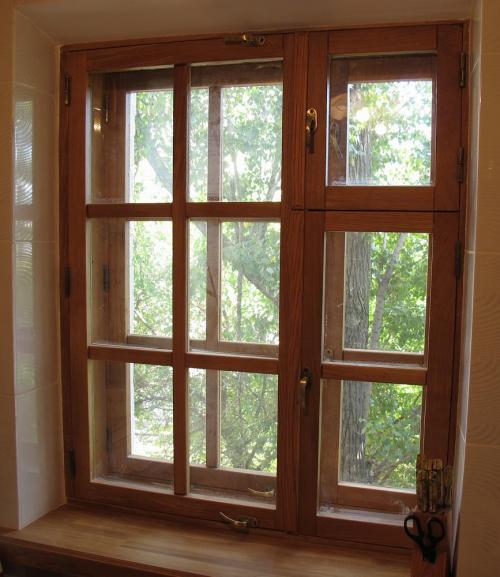

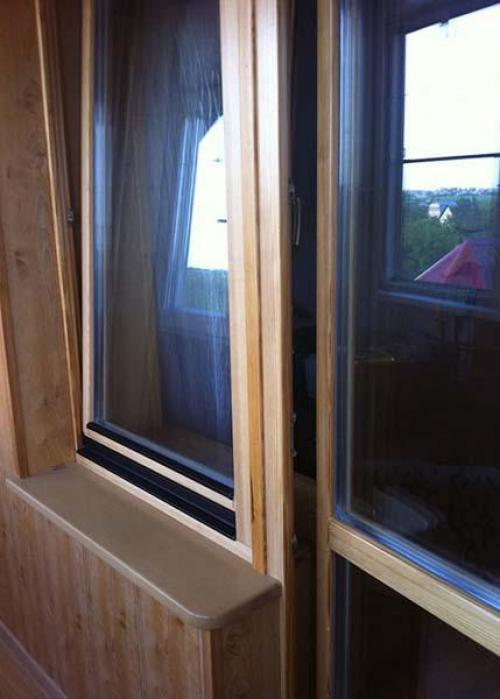

Деревянные рамы

На деревянные окна, сделанные по новым технологиям с двойными рамами, снова появился спрос. Они представляют собой короб с двумя рядами створок. Наружные створки оснащаются одно или двухкамерными стеклопакетами, внутри устанавливаются одинарные стекла. Расстояние между двумя рамами составляет 16-22 см. Воздух, находящийся между двумя рамами, будет исполнять роль воздушной подушки, при этом будет сохраняться тепло и улучшится звукоизоляция.

Рамы, изготовленные из цельного бруса, отличаются экологичностью, но очень плохо переносят влажность и под ее воздействием деформируются. Для изготовления деревянных рам более предпочтителен трехслойный клееный брус, разное направление волокон которого исключает любую деформацию.

Совет: Не нужно экономить на цене двойных оконных рам. Благодаря таким профилям, сократятся расходы на электроэнергию, отопление, увеличится безопасность .

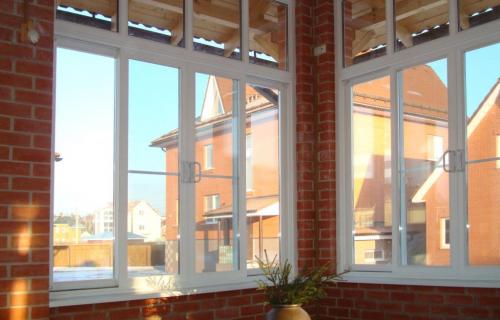

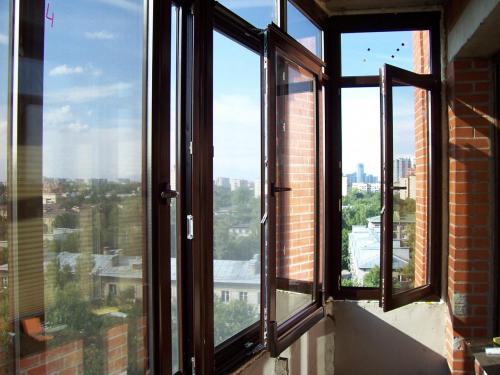

Металлопластиковые рамы

По техническим характеристикам изделия из металлопластика не уступают деревянным, в некоторых случаях даже превышают.

На заметку . Считается, что пластиковая рама непременно должна быть белой. Это не соответствует действительности: цвет конструкций подбирается по желанию .

Рамы из стекловолокна

Изготовление таких рам осуществляется из сверхпрочного материала – стеклокомпозита. Материал состоит на 70% из стекла, поэтому при перепадах температур коэффициенты сжатия и расширения будут равны коэффициентам стеклопакетов. Это означает, что конструкция будет работать как единое целое:

• не нарушается герметичность швов;
• увеличивается срок службы уплотнителей;
• увеличивается срок службы всего окна.

На заметку : Окна из стеклокомпозита стоят дороже пластиковых, но они дешевле деревянных.

Комбинированные рамы

В основном – это изделия из алюминия и дерева. Основу рамы делают из древесины, защищенной накладкой из алюминия.

Комбинированные рамы бывают трех типов:

Финские

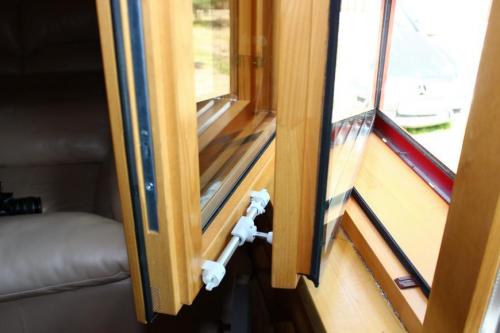

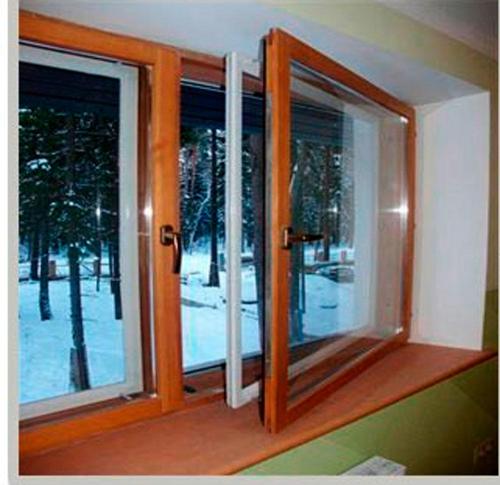

Конструкции этого типа достаточно тяжелые. Они имеют две створки, соединенные подвижным креплением, что дает возможность открывать их одновременно и поочередно. Внешняя часть рамы – алюминиевая, внутренняя – деревянная.

Шведские

У такого типа две рамы со спаренным переплетом. Наружный переплет состоит из алюминиевого профиля, куда вставляется одинарное стекло. Внутренний – деревянный, в него вставляется двухкамерный стеклопакет. Рамы шведского типа можно открывать в двух плоскостях.

Немецкие

Такие рамы отличается от деревянных лишь тем, что на ее внешнюю часть для защиты древесины по периметру крепится алюминиевая накладка. В окнах такого типа используется только одна рама.

Сделать раму своими руками.

Но все же, самыми лучшими получаются изделия из древесины. Чуть ниже заводского качества, евроокно можно смастерить собственными руками. Потребуется инструмент и немного навыков в столярном деле.

Важно . Влажность древесины не должна превышать 6-8%

Для изготовления оконной рамы нужно подготовить:

• дрель;
• стамеску;
• шуруповерт;
• молоток;
• рубанок;
• угольник;
• пила или лобзик.

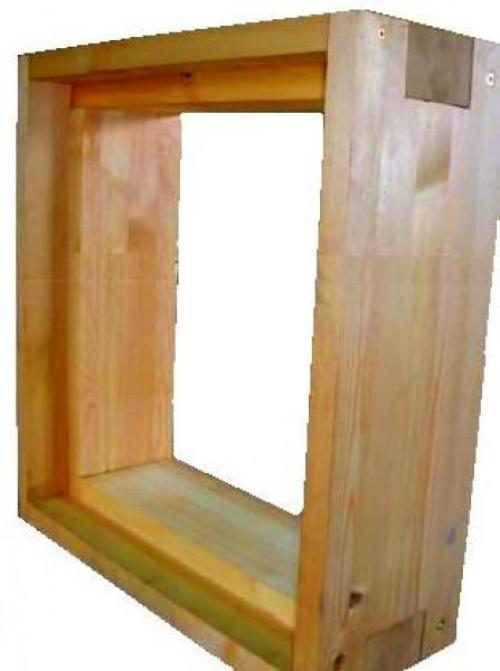

Короб

Далее делаются замеры и чертеж будущего окна.

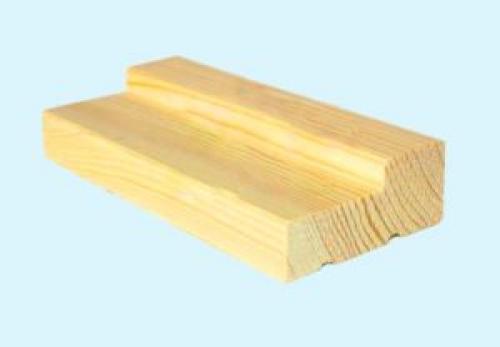

1. Для короба берется доска размером 150×50 мм, в которой выпиливаются г-образные пазы глубиной 15 мм.
2. Четыре таких заготовки соединяют столярным клеем.
3. Для жесткого крепления под углом 90° в высверленные отверстия ставят штифты длиной 3-4 см.

Готовый короб устанавливается в проем, крепится дюбелями, после чего зазоры заделываются монтажной пеной.

Виды оконных профилей. Материал

Современная промышленность предлагает оконные профили из различных материалов. Это может быть дерево, алюминий или поливинилхлорид. У каждого из них свои достоинства и недостатки, к тому же они довольно чувствительно различаются по цене.

• Древесина. Вопреки распространенному мнению, нельзя сказать, что время использования этого материала при изготовлении оконных блоков безвозвратно прошло. Небольшое количество окон с профилем из древесины на рынке объясняется сложностью их изготовления и высокой ценой. Это окна премиум-класса. Изготовленные из кедра, лиственницы, сосны, дуба или тикового дерева, они прослужат не менее 60 лет. Превосходят конструкции из ПВХ по жесткости, но требуют регулярной обработки: время от времени их надо красить или покрывать лаком.

• Алюминий. Алюминиевый оконный профиль можно встретить в офисных или производственных помещениях. Сильно уступает другим материалам по теплоизоляционным свойствам, сроку службы окна (15 лет), тускнеет со временем. Поэтому чаще алюминий применяют для декоративной отделки окна или в комбинации с поливинилхлоридом.

• Наибольшую часть рынка завоевали окна, имеющие профиль из ПВХ. Приемлемая цена, отличные технические характеристики, долговечность, простота установки и эксплуатации – все эти факторы повлияли на их популярность у обывателей. Каждый может выбрать из множества представленных видов окон ПВХ тот вариант, который лучше всего подходит ему по качеству и цене.

Оконные рамы пластиковые. Из чего состоит пластиковое окно, особенности конструкции

Материал из которого изготавливают пластиковые окна называется поливинилхлорид, сокращённо ПВХ. Он был выбран не случайно, основным свойством его является полный химический нейтралитет. Рама и стеклопакеты не образуют химической реакции с воздухом, дождем и прочими атмосферными явлениями. Их можно мыть любыми моющими свойствами, не повреждая и не растворяя поверхность.

Устройство пластикового окна:

1. Рама (профиль) . Эта часть конструкции располагается по периметру, вставляется в оконный проём. В ней фиксируется стеклопакет. Материал, из которого изготавливают её имеет различные модификации (защищать от взломов, быть усилена металлом и т.д.).
2. Стеклопакет. Это прозрачная часть, которая пропускает в дом солнечный свет. Отличаются они количеством стёкол, их герметичностью, свойствами в отношении проводимости тепла и солнечных лучей.
3. Створка . Часть (как правило половина) которая может открываться, крепится на фурнитуру. Она изготавливается из того же материала, что и рама. По всем сторонам створки устанавливают штапик. Место соединения с рамой уплотняют утеплителем, чтобы воздух не охлаждал помещение. Периодически требуется замена этого материала, со временем он изнашивается. Может изготавливаться как полноразмерная часть, так и в виде форточки. Наличие фурнитуры позволяет фиксировать створку и проветривать жилище.
4. Штапик . Это пластиковая накладка торца створки с прорезиненным основанием. С его помощью создаётся герметичность, внутрь помещения не проникает ветер, пыль, влага. Створка плотно прилегает к профилю.
5. Импост. Пластиковый профиль, усиленный армированием. Он делит окно пополам (или на несколько частей). С его помощью плотно держатся несколько створок.
6. Фурнитура . Сюда относятся все мелкие комплектующие детали, помогающие в эксплуатации. Это такие элементы как: ручка, планка, петли и пр. Так как она получает наибольшую нагрузку, изготовитель и материалы должны быть надежными. Разновидности фурнитуры: противовзломная, безопасная для детей и пр.
7. Подоконник . Крепится в нижней части, внутри, при стандартном варианте, его оставляют полым. Обладает высокими теплоизолирующими свойствами, имеет многокамерную конструкцию.
8. Отлив . Крепится с внешней стороны, внизу. Его задача – отводить воду снаружи вниз, чтобы она не затекала под раму.
9. Откосы. Устанавливаются внутри оконного проема по периметру, выполняются как в классическом белом цвете, так и в других вариантах, в зависимости от дизайна помещения.
10. Наличники . Крепятся на откосы со стороны стены, завешают конструкцию окна, окончательно оформляют оконный проём.

Оконная рама из чего состоит. Из чего состоит пластиковое окно

Составляющие оконной системы:

ПВХ (поливинилхлорид или, другими словами, пластик) рама

ПВХ створка

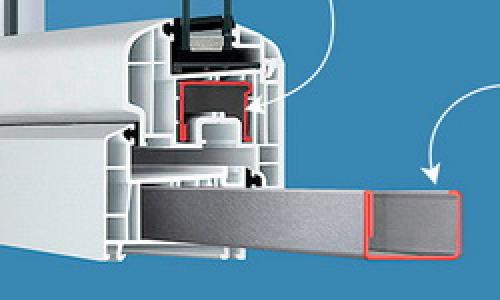

Металлическое армирование (усиление) профиля

Камеры оконного профиля

Камеры стеклопакета

Стекла стеклопакета

Уплотнительная резинка

Ширина профиля. Ее необходимо учитывать при монтаже

Чтобы, и не переплатить лишнего за ненужные функции, следует хотя бы поверхностно разбираться в особенностях ПВХ конструкции.

Перечислим основные элементы пластикового окна:

1. Профиль . Представляет собой прочный металлический каркас, покрытый слоем поливинилхлорида (ПВХ), в который вставляется стеклопакет. В точности повторяет обводы оконного проема, а потому размеры его индивидуальны, и изготавливается он в большинстве случаев под заказ.
2. Стеклопакет . Занимает порядка 90% площади окна и состоит из нескольких стекол, герметично объединенных в одну конструкцию. Вставляется в профиль, и может быть одно-, двух-, или трехкамерным.
3. Оконная фурнитура . Разветвленный механизм, отвечающий за закрытие и открытие оконной створки.
4. Створка . В зависимости от модели, окно может иметь одну, две, или три створки, с разными типами открывания. Створка объединяет в себе предыдущие три элемента окна – профиль, стеклопакет и установленную фурнитуру.
5. Штапики . Специальные рейки, закрывающие щель между профилем и стеклопакетом, с целью придания внешнему виду конструкции эстетичной составляющей. Предотвращают возможные подвижки стеклопакета.
6. Уплотнительные резинки . Их назначение сводится к обеспечению герметичного прилегания створки к раме.

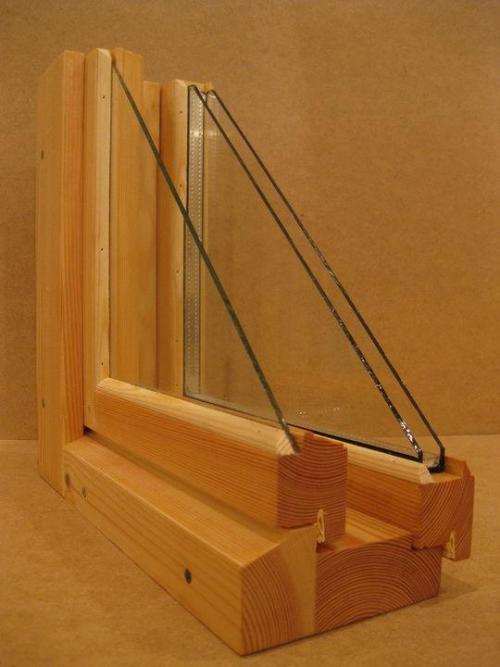

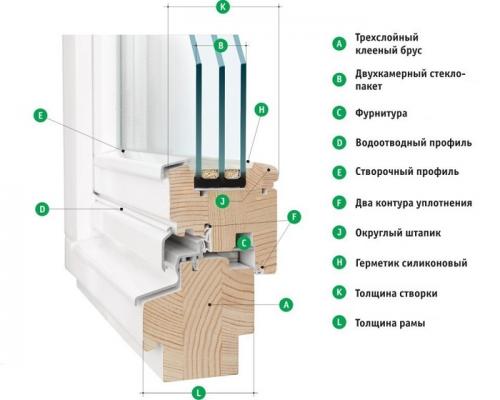

Оконные рамы из дерева. Конструкция деревянных евро-окон

Конструкция современных деревянных окон включает в себя следующие элементы:

• Рама. Базовая составляющая, которая непосредственно монтируется в проем. Изготавливается из массивного клееного бруса, для придания изделию максимальной жесткости.
• Створки. Устанавливаются в раму, бывают открывающимися или глухими. Профиль створок менее массивен, чем у несущей конструкции, так как не подвержен значительным нагрузкам. Кроме того, излишний вес негативно влияет на фурнитуру, способствуя преждевременному выходу ее из строя.
• Стеклопакет. Занимает основную площадь окна. Монтируется либо в створку, либо непосредственно в раму (в глухих элементах). В деревянных конструкциях, как правило, применяют качественные двухкамерные стеклопакеты, обеспечивающие высокий уровень тепло- и звукоизоляции.
• Фурнитура. Совокупность механизмов, предназначенных для обеспечения открывания и закрывания элементов конструкции в соответствующих положениях. К данным механизмам относятся навесы, рукоятки, запорная арматура и прочее.
• Уплотнители. Для обеспечения плотного примыкания рамы к створкам, окна оснащаются эластичными уплотнителями, которые монтируются в специальные пазы деревянного профиля, в большинстве случаев с двух сторон (со стороны улицы и помещения). Этот элемент первым выходит из строя, так как резина теряет эластичность, поэтому уплотнители делают съемными, для удобства последующей замены.
• Дополнительные элементы. Снаружи окна после его установки ставят водоотливную планку, изготовленную из металлического или пластикового профиля. С внутренней стороны помещения монтируется подоконник, который также изготавливают из дерева. Для защиты древесины от пагубного влияния окружающей среды снаружи конструкции на раму и створку может быть установлен алюминиевый профиль.

Оконная рама своими руками. Монтаж оконных рам с нуля своими руками самому из дерева или фанеры: Пошагово + Видео

Многие люди для установки новых оконных рам привыкли делать как и все – вызвать мастеров, которые демонтируют старые окна и вставлять новые, чаще всего из пластика или алюминия. Правда их весомым недостатком является достаточно высокая цена и необходимость использования специального оборудования.

Именно поэтому многие задаются вопросом: «Как сделать оконную раму своими руками? И что для этого нужно?».

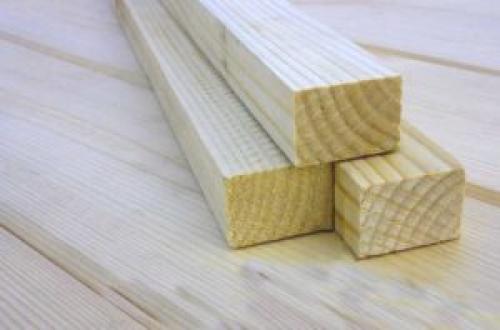

Материалы и инструменты для изготовления оконной рамы

Ведь для того, чтобы сделать окна в своем любимом дачном домике или в теплице необязательно устанавливать пластиковые рамы – подойдут и собственноручно изготовленные деревянные конструкции.

Для изготовления оконной рамы из дерева потребуется приобрести сухую древесину в виде брусков . Но многие для изготовления рам используют фанеру .

Итак, при выборе необходимого материала выберите доски с сечением 5 на 15 см или же брус 5 на 5 см .

Понадобятся также:

• столярный клей;
• оконные угольники (металлические);
• стекло.

Также понадобится чертеж и некоторые столярные инструменты :

• пила;
• молоток;
• стамески.

После приобретения и подготовки можем приступить к работе.

Как сделать оконную деревянную раму из брусков своими руками

Хорошо зарекомендовавшим себя материалом в строительстве является клееный деревянный брусок. Конечно, можно использовать и его простой вариант из цельного дерева, но здесь уже будет повышаться вероятность потери формы рамы из-за осадков.

Во избежание  потери формы дерево и покрывают специальным защитным раствором.

А сейчас мы опишем последовательность всех шагов в данном технологическом процессе:

1. Для начала нужно изготовить оконную коробку. Для этой цели в выбранной нами доске 5Х15 прорезают паз таким образом, чтоб в профиль доска была похожа на букву «Г». Такой своеобразный гребешок нужен для герметичности нашего будущего окошка.
Далее нам нужно высчитать точные размеры нашей деревянной оконной рамы и начать распиливать доски, причем каждая из досок должна быть разделена на 4 части нужного размера, после чего их соединят друг с другом. Самым надежным вариантом для такого вида сборки будет использование шипов и пазов. Для того, чтобы быстро их изготовить, нужны будут стамеска, ручная пила и молоток. Пазы делаются на вертикальной части рамы, а на горизонтальной – шипы. После изготовления эти части нужно смазать столярным клеем и соединить части коробки, при этом не забывая о соблюдении угла в 90°.

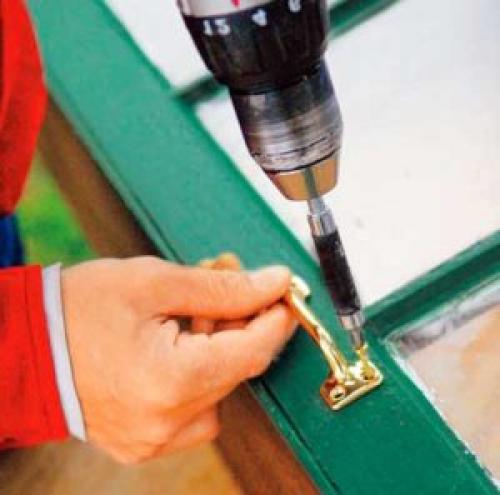

2. Далее нужно укрепить в углах  деревянные рамы специально приобретенными оконными угольниками. Приобрести их можно  в строй магазине или на рынке. Необходимы они для придания жесткости нашей деревянной оконной коробке.
В это время наш клей просох, и теперь можно приступать к изготовлению рамы для подвижной части. Здесь уже у бруса сечение должно быть меньше, нежели у оконной коробки, поэтому сечение уменьшаем с расчетом, чтобы зазор был примерно 0.1~0.2 см.
3. Далее соединяем детали оконной деревянной рамы  в той последовательности ,как и описано выше.
4. После сборки внутренней части нашей оконной деревянной рамы ее прикрепляют к нашей коробе с помощью  петель. Нужно заранее вставить стекло, хотя это можно сделать и после того, как  оконная рама будет полностью собрана.

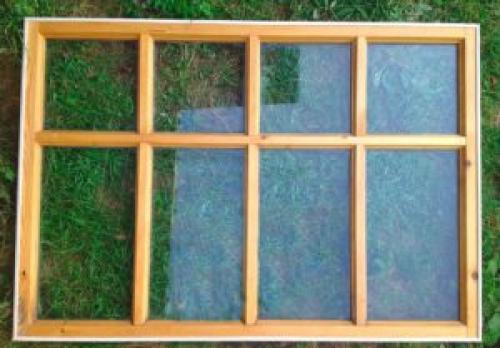

Изготовление оконной рамы из фанеры

Иногда получается не все так хорошо, как хотелось бы и получается элементарная порча материала.

Поэтому для устранения таких последствий раму своими руками можно сделать и из полосок фанеры .

Для изготовления достаточно будет иметь 4 полоски, который нужно будет соединить в прямоугольник. При этом важно не забывать выставлять угол в 90°. Для получения необходимого профиля раму собирают из нескольких подобных прямоугольников с разной шириной.

Также не забывайте и о точных измерениях, иначе вес может получиться кособоким. Таким неординарным способом можно изготовить даже окна с фигурным профилем.

Такой способ подойдет и для глухих, и для многостворчатых окон, где могут быть от одного до трех рядов стекла.

Если будет всего одно стекло, то вам хватит 8 фанерных полосок, которые вы соедините в 2 прямоугольника. А для того, чтобы закрепить стеклянные листы, ваш второй слой должен быть чуть меньше, нежели первый.

Когда все детали будут готовы, скрепляем из саморезами.

Инструменты и материалы, которые вам пригодятся:

Бруски и доски из дерева;
• Фанеры или готовые полоски из нее;
• Стеклопакет;
• Металлические угольники и ручки;
• Клей (лучше столярный);

Как вы видите, изготовить оконную раму своими руками может каждый, кто хоть немного умеет работать с инструментом и имеет желание делать что-то собственноручно.

Долой лень  и вперед к новым достижениям!
