Виды и способы открывания окна. По материалу изготовления

Современные оконные конструкции изготавливаются из разных материалов. Наиболее распространенными видами являются :

дерево;
пластик;
алюминий.

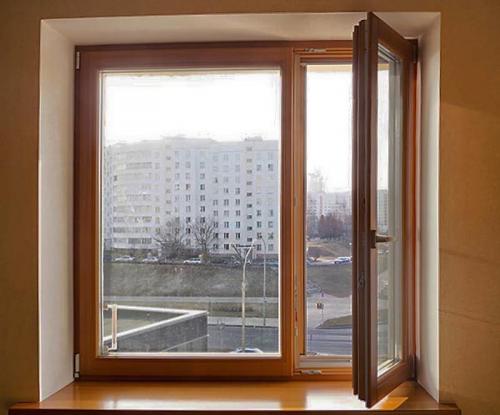

Деревянные

Изготавливаются из высококачественной древесины или трехслойного бруса. Плюсы :

высокая устойчивость к влаге, атмосферным осадкам и перепадам температур;
отсутствие деформаций;
хорошая прочность и надежность;
экологичность и безопасность.

Основной минус натурального материала — высокая стоимость и вес. Средняя цена на окна варьируется от 18200 рублей до 60000 рублей.

Подробнее о деревянных конструкциях по ссылке .

Пластиковые

Современный материал отвечает всем требованиям пользователей окон к теплоизоляции, внешнему виду и прочности. В профиле таких окон вставлен армирующий металлический контур-усилитель.

К плюсам относят :

высокую энергоэффективность;
хорошую звукоизоляцию;
минимальную потребность в уходе;
прочность;
простота эксплуатации;
эстетичность;
разнообразие дизайна и цветовых решений.

Минусы :

потребность в дополнительной вентиляции помещений;
сложность ремонта;
материал реагирует на изменение температуры;
большая масса.

Средняя цена от 4500 рублей за 1 кв. м.
Вся информация о пластиковых тут .

Металлические

Отличный выбор, если необходимо закрыть большой проем.

Преимущества :

высокая прочность;
легкость конструкции;
экологичность;
возможность изготавливать окна больших размеров.

Недостаток :

высокая теплопроводность;
ограничивающая область применения алюминиевых окон;
необходимость осторожного обращения с покрытием.

Средняя цена от 9200 рублей за 1 кв. м.
Полная информация об алюминиевых окнах здесь .

Комбинированные

В этом виде окон представлено сочетание нескольких материалов одновременно.

Например :

пластик и дерево;
алюминий и дерево.

Подходят для любых помещений, но обычно устанавливаются в квартирах или частных домах.

Пластиковые окна варианты открывания. Как могут открываться створки?

Виды открывания пластиковых окон довольно разнообразны, что позволяет использовать окно в любом интерьере, делая его наиболее практичным и функциональным. Большинство пластиковых конструкций открывается внутрь помещения. Кроме этого, верхнюю их часть можно потянуть на себя и поставить в режим зимнего проветривания. Однако это наиболее привычный и стандартный способ, открывание пластиковых окон может осуществляться и по другим схемам:

Глухая створка. Чаще всего устанавливаются в магазинах или жилых помещениях как дополнительное окно. Такая створка не открывается, не позволяет проветривать помещение. На схеме такое окно будет обозначено прямоугольником с крестом в центре.

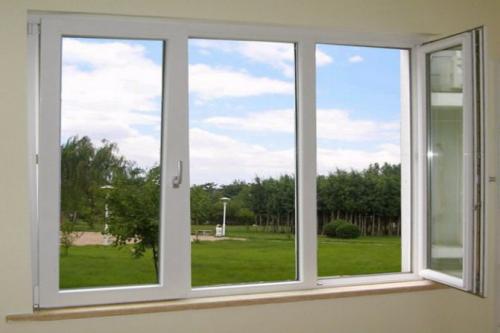

Поворотные виды открывания окон более популярны. Оконная створка может поворачиваться, чаще внутрь, но на некоторых конструкциях она открывается наружу. Обычно такие делают под заказ, так как встречаются они достаточно редко. Одна сторона такого окна держится на петлях, вторая закрывается при помощи ручки, при повороте которой по своей оси фурнитура меняет положение, позволяя открывать створку или ставить ее в нужное положение. Обозначение открывания окон на плане довольно простое: это прямоугольник, внутри которого находится треугольник. Его основание показывает на ту сторону, где находятся петли, а вершина направлена на сторону, где находится ручка. Он может смотреть влево или вправо в зависимости от того, в какую сторону открывается створка.
Откидные конструкции. Окно открывается поворотом ручки, но отделяется верхняя часть створки, довольно редко встречаются полностью откидные варианты. Обычно это режим зимнего проветривания, и такой способ открывания комбинируется с распашным. Если окно открывается только на себя, то на схеме оно будет отражено в виде равнобедренного треугольника, находящегося в прямоугольнике.
Подвесной способ является довольно интересным. Открываться в этом случае будет нижняя часть конструкции, а петли находятся сверху, однако пользоваться таким окном надо осторожно, легко прищемить пальцы. Открывание окон данного типа на чертежах выглядит, как и в предыдущем варианте, но треугольник будет перевернут.
Если окно поворотное и перемещается по вертикальной оси, оно может отодвигаться влево или вправо, при этом становится поперек рамы, поэтому часть створки останется в помещении, а часть будет выглядывать на улицу. Это достаточно удобно, если внутри комнаты нет достаточного пространства для распашной створки, например, стоит мебель или имеется стена, о которую она будет цепляться. На схеме такое окно будет обозначаться как прямоугольник, в центре которого галка со стрелкой. Стрелочка показывает, в какую сторону смещается створка. Однако такие окна не очень удобно открывать, поэтому они встречаются нечасто, и не все компании изготавливают такие модели.
Поворот по горизонтальной оси. Система похожа на рассмотренную выше, однако если в первом варианте створка становится поперек стены, то в этом она ложится параллельно подоконнику. Обозначение открывания окон на чертежах тоже схоже, но стрелка расположена вертикально.
Раздвижной. Такое окно используется достаточно часто, если в помещении нет места для открывания створок. Кроме этого, это популярная система для балконного остекления, поэтому встретить ее можно довольно часто. Такое окно не требует дополнительной фиксации, при этом может открываться на любую ширину. Можно сделать достаточно большой оконный проем без перегородок, чего нельзя добиться при распашном способе. Такие типы открывания окон на схеме обозначаются предельно просто – в виде прямоугольника с горизонтальной стрелкой; в какую сторону она показывает, в ту сторону и сдвигается створка.
Складной способ; он же может называться гармошкой. Данные варианты открывания окон широко применяются в тех случаях, когда оконный проем достаточно большой, но требуется, чтобы он открывался максимально и не имел перегородок. Створки при открывании заходят одна за одну, как отсеки гармошки, и становятся параллельно или поперек стены в зависимости от конструкции. Это довольно удобный способ, так как створки можно не только сложить так, чтобы они занимали минимум пространства, но и использовать не все сразу, что позволяет открывать оконный проем на нужную ширину. В интерьере такая конструкция смотрится достаточно оригинально и современно. Такой тип открывания пластиковых окон на схеме будет обозначен волнообразной стрелкой, по направлено которой сдвигается конструкция.

Створка окна это. Из чего состоят пластиковые окна

Устройство пластикового окна предполагает наличие следующих элементов:

Рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проема для обеспечения максимальной фиксации в стене или крыше.
Армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жесткости всей оконной конструкции.
Створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
Импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
Штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
Фурнитура. К понятию фурнитуры относятся петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
Стекло. Не путать со стеклопакетом, о котором мы расскажем ниже. Стекла бывают разных видов, например, Триплекс. Триплекс изготавливается по принципу автомобильного стекла: две плоскости стекла соединяются между собой слоем полимера. При разрушении осколки не отлетят от окна, а останутся на месте.
Стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая вдобавок молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой. Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
Резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
Штапик. Нужен для закрепления стеклопакета внутри створки.
Раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.
Подоконник. Данный элемент в описании не нуждается. Но можно сказать, что он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
Водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для слива воды, попадающей на окно.
Откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.

Виды окон. Устройство окон ПВХ

Говоря упрощённо, пластиковое окно состоит из трёх компонентов:

рама и створка, изготовленная из ПВХ-профиля
стеклопакет
фурнитура.

ПВХ-профиль

Основа окна — рама (коробка, или неподвижная часть) и створка (открывающаяся часть). Горизонтальные и вертикальные перегородки, которые делят оконную коробку на две или более частей, называется импостами. Все эти элементы изготавливаются из ПВХ-профиля. От их долговечности зависит срок службы и функциональность всего окна, именно поэтому выбор окна начинается с выбора ПВХ-профиля.

ПВХ — сокращённое название поливинилхлорида, основного вещества, из которого изготавливается профиль. Для придания профилю необходимой термической стабильности и прочности используется стальное армирование. Перегородки делят внутренний объём профиля на изолированные полости, которые называются камерами. Они улучшают теплоизоляционные характеристики окна, увеличивают жёсткость профиля, в них размещается металлическое армирование.

В зависимости от толщины стенок ПВХ-профиль подразделяется на три класса:

класс A: внутренние стенки — 2,5 мм, внешние — не менее 2,8 мм; оптимальный вариант для изготовления окон жилых домов;
класс B: внутренние стенки — 2 мм, внешние — не менее 2,5 мм; используется для остекления стандартных проёмов в жилых домах, а также производственных и складских помещений
класс C: толщина стенок не регламентируется, используется для временных построек.

Только профиль класса А обладает необходимой прочностью для длительной безотказной эксплуатации— створки таких окон не провисают со временем. Поэтому все профили с именем VEKA – это исключительно ПВХ-профиль класса А .

Пластиковые окна с горизонтальным открыванием. Виды горизонтальных окон

Горизонтальные окна могут быть открывающимися или глухими, в зависимости от размера и потребностей. Чаще всего это стандартные распашные модели, створки которых открываются полностью в горизонтальной или вертикальной плоскости. Однако можно изготовить окна этого типа с возможностью откидывания – в их случае не нужно оставлять свободное пространство, чтобы проветрить помещение. Более того, доступны горизонтальные раздвижные окна, которые являются лучшим решением благодаря экономии места и удобству открывания. Глухое остекление в основном играет эстетическую роль, впускает больше света и подчеркивает современный дизайн комнаты, а также открывает вид за окном, который стоит показать.

Горизонтальные окна также можно разделить по материалу, из которого они изготавливаются: пластиковые, деревянные, алюминиевые или дерево-алюминиевые. В зависимости от других элементов остекления они подбираются в соответствии с их дизайном. Могут иметь любое количество створок, обычно 1-4. Они также часто появляются в виде угловых окон, соединяющих перпендикулярные стены здания вместе. Такое ленточное остекление прекрасно заполняют свободные пространства, являясь дополнительным источником естественного света.

Установка горизонтальных окон имеет много преимуществ. Прежде всего, они освещают отдельные зоны и целые комнаты, которые испытывают недостаток освещения. Так же есть здания или помещения, которые не позволяют устанавливать стандартное окно. Это касается подсобных помещений, таких как прачечная, кладовая, гараж или подвал. Кроме того, они могут восполнить недостающую освещённость в двухуровневых помещениях.

Источник: https://amerikanskie-okna.aystroika.info/stati/kakie-byvayut-tipy-i-mehanizmy-otkryvaniya-okon-raspashnaya-sistema

Сложное открывание окон. Если не закрывается или не открывается пластиковое окно, что делать?

Использование пластиковых стеклопакетов облегчило жизнь потребителей. Отпала надобность красить рамы, заклеивать их на зиму.

Отличные технические характеристики и долгий срок эксплуатации стеклопакетов сделали их незаменимыми в современном строительстве.

Но рано или поздно наступает момент, когда ПВХ-окно выходит из строя – не открывается или не закрывается. Что делать в этом случае?

Можно ли отрегулировать самостоятельно?

Если окно перестало слушать команды или заклинило, первое, что нужно сделать – не впадать в панику. Если конструкция прослужила больше года, в большинстве случаев проблему можно устранить самостоятельно, главное, правильно определить причину поломки.

Как правило, обычной регулировкой конструкции можно обойтись в случаях, если присутствуют определенные признаки неисправностей :

створка окна при движении цепляется за фурнитуру или короб, из-за чего неплотно прилегает к раме;
провисание нижней части створки, вследствие чего окно может пропускать сквозняки;
клин ручки при открытии/закрытии конструкции;
снижение уровня звукоизоляции в помещении;
скрипят петли или составляющие фурнитуры;
необходимость прилагать усилия для открытия/закрытия створки.

Чтобы избавиться от этих дефектов, не обязательно звать на помощь специалистов. При наличии начальных навыков ремонт можно провести самостоятельно.

Радикальные действия при проблемах открывания и закрывания

Иногда случается, что окно начинает «клинить» сразу после установки и плохо закрываться/открываться. В этом случае отремонтировать самостоятельно не поможет, так как, скорее всего при монтаже была нарушена технология установки ПВХ-окна. В такой ситуации простая регулировка не поможет, придется вызывать профессионалов.

Способы решения

Способ ремонта зависит от того, что именно вышло из строя, поэтому в первую очередь необходимо правильно определить источник неисправности. После этого, можно приступать к ликвидации проблемы.

Регулировка при провисании

Если проблема в провисании створки, ремонт будет заключаться в подъеме ее вверх или в отводе в сторону провисания. Работы по подъему проводятся поэтапно:

С петли снять декоративный колпачок: поддеть его плоской отверткой.
В упорный винт вставить шестигранник (4 мм), крутить по часовой стрелке для поднятия створки, против часовой – для ее опускания.

Если нужно сместить низ створки, действия следующие :

Снять с петли колпачок.
Шестигранником крутить винт по часовой стрелке для плотного притяжения створки к петле.

Чтобы сместить и отрегулировать верх створки , нужно также произвести определенные манипуляции:

Открыть створку.
С верхней петли снять колпачок.
В ножницах находится винт, который нужно крутить влево или вправо, регулируя положение створки.

Регулировку рекомендуется производить плавно, не делая резких движений. Винт лучше поворачивать постепенно, по пол оборота.

Настройка ручки

Если окно не открывается/не закрывается, потому что, проблему можно решить быстро и безболезненно:

Снять декоративную пластину с рычага: открутить и повернуть в основании под прямым углом.
Если ручка туго открывается, нужно немного открутить крепление, если рычаг разболтался – затянуть.
Силиконовой смазкой смазать все подвижные детали.
Несколько раз повернуть рычаг, чтобы проверить, удалось ли ликвидировать неисправность.

После проверки работоспособности ручки, необходимо вернуть декоративную пластину на свое место.

Ремонт при тугом открывании

Если заклинившее ПВХ-окно сложно открыть, нужно искать причину неисправности и избавляться от нее. Причин может быть несколько.

. Несвоевременный уход за фурнитурой приводит к тому, что на конструкции скапливается пыль и грязь, которая мешает нормальной работоспособности стеклопакета. Чтобы решить эту проблему необходимо:
- смазать все части фурнитуры синтетическим или минеральным маслом. Если проблема заключалась в засорившейся фурнитуре, ремонт на этом будет окончен.
Регулировка прижима . Чтобы отрегулировать цапфу ПВХ-окна, необходимо повернуть эксцентрик. Цапфа может иметь форму овала или цилиндра. Овальная цапфа регулируется с помощью плоскогубцев. Инструментом нужно повернуть цапфу так, чтобы овал располагался в горизонтальном положении.
Если цапфа имеет цилиндрическую форму, нужно найти в торце гнездо под шестигранник. Регулировка будет заключаться во вращении цапфы влево или вправо. Увеличивает прижатие поворот влево, ослабить прижим – вправо. Максимальным прижатие будет в том случае, когда гнездо под шестигранник окажется со стороны внешней части створки.
Чтобы отрегулировать прижим сверху, необходимо аналогичным способом подкрутить или открутить цапфы с нижней стороны пластины поворотно-откидного механизма верхних петель. Нужно знать, что при регулировке верхнего прижима, окно должно быть открыто в двух положениях.

Источник: https://amerikanskie-okna.aystroika.info/novosti/vidy-otkryvaniya-plastikovyh-okon

Поворотно-откидное окно. Форточка – защита от проникновения через окно

Другой плюс форточек – защита от проникновения. Размер форточек рассчитывался таким образом, чтобы злоумышленники не смогли через нее пролезть. В летний период их практически не закрывали, даже выходя из дома. В свое время была даже особая категория воров – форточники. Некоторые привлекали для этой цели детей, но это были не массовые случаи.

Фото: кражи через форточку были редкими из-за ее небольшого размера

Многие десятилетия форточка в целом справлялась со своими функциями, исходя из прежних возможностей окон, и являлась важной их частью. Как изменилась ситуация по мере появления современных окон? Осталась ли необходимость комплектования окна форточкой?

Современные окна могут быть изготовлены с поворотными либо поворотно-откидными створками.

Проветривание с помощью поворотной створки:

При открывании поворотной створки для проветривания в зимний период помещение быстро переохлаждается.

Фото: проветривание с помощью поворотной створки зимой приведет к быстрому переохлаждению помещения

Для проветривания в поворотных створках впоследствии широко применялись гребенки.

Гребенка – ограничитель открывания окна с несколькими углублениями для регулировки объема проветривания.

Использование гребенки в окнах не решало проблему комфортного проветривания. Воздух проходил внутрь от уровня подоконника и до верха створки. Вероятность заболеть зимой с таким проветриванием повышалась.

Проветривание с помощью поворотно-откидной створки

Изобретение немецкого инженера Вильгельма Франка (Roto Frank) в 1935 году положило начало новой эпохи – окна с поворотно-откидным открыванием. Фурнитура Roto позволила не только открывать створку, но и переводить ее в откидное положение для проветривания. Концерн Roto Frank стал мировым лидером в производстве поворотно-откидной фурнитуры для окон и дверей. Каждое 3-е окно в России продается с фурнитурой Roto.

Первые евроокна с поворотно-откидной фурнитурой стали поставляться в Россию из Европы в начале 90-х годов. Тогда функции поворотно-откидной фурнитуры ограничивались откидыванием на 140-150 мм.

Поворотно-откидная створка позволила более безопасно для здоровья проветривать помещение. При откидном проветривании холодный воздух, в основном, поступает в верхнюю часть комнаты, а затем постепенно опускается вниз. Проветривание получается более комфортным, щадящим, чем с помощью открытой створки: «голова находится в холоде, а ноги в тепле». Откидное положение является более безопасным, так как оно позволяет зафиксировать створку от порывов ветра, а при дожде капли не будут затекать внутрь.

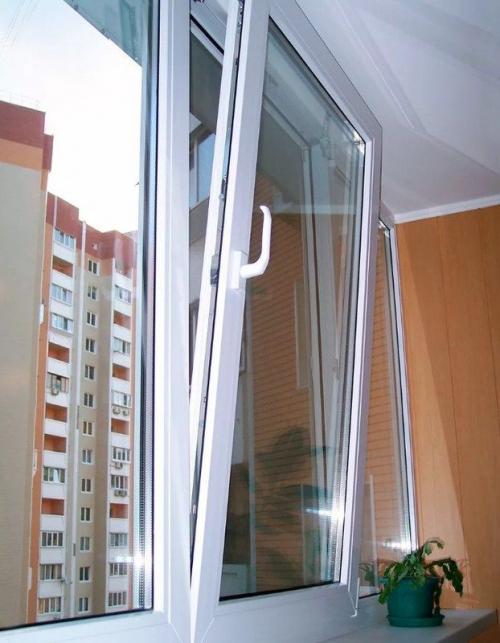

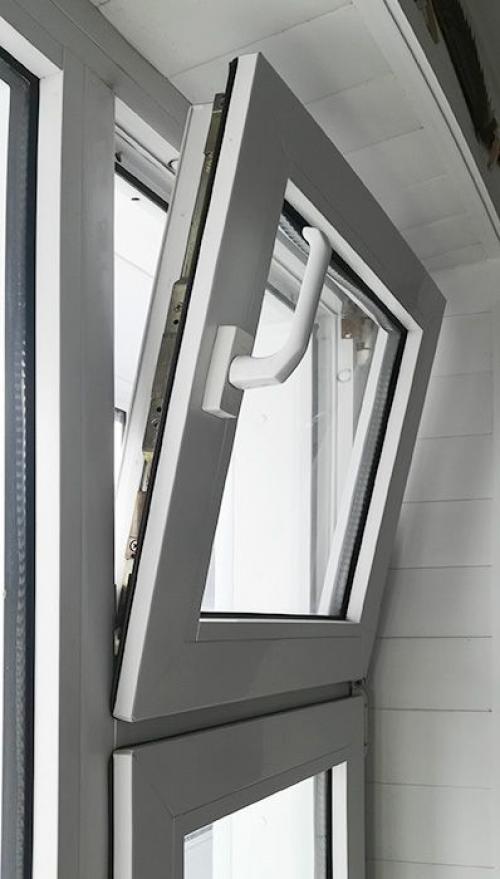

Фото: стандартный откидной режим оптимален для теплого периода года. Зимой он может привести к быстрому переохлаждению помещения

Несмотря на эти преимущества, при низких температурах откидной режим также приводит к переохлаждению комнаты. Поэтому покупатели продолжали заказывать современные окна с поворотными или поворотно-откидными форточками.

Фото: поворотно-откидная форточка в откидном режиме

Установка форточки в евроокнах до 2004 года (до появления микропроветривания) в какой-то степени была оправданной, чтобы избежать переохлаждения помещения зимой.

Как открыть окно изнутри. Открываем пластиковое окно с внешней стороны

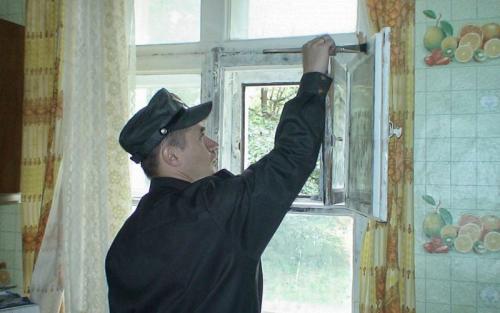

Современные окна из ПВХ – это мечта всех «домушников». Такие окна очень уступают старенькым конструкциям из дерева, которые можно было запереть изнутри на защелку. Хотя сейчас появились различные защитные устройства против воров.

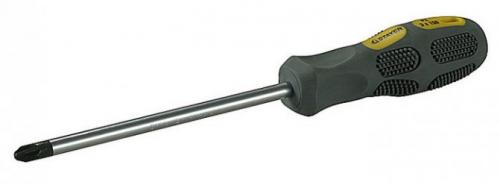

Если под рукою оказалась отвертка, нужно отжать створку окна в том месте, где находится защелка, а потом нажимом на фурнитуру открыть створку.

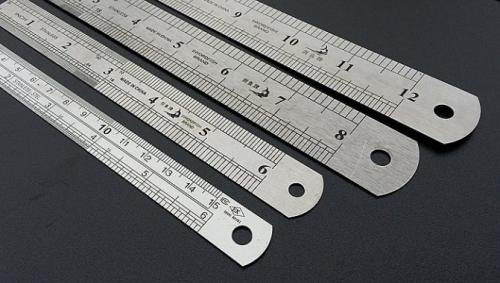

С линейкой либо пластинкой незначительно другая схема. Нужно воткнуть ее меж рамой и стеклопакетом, достать до защелки, подцепить ее и потянуть вниз.

Потому что пластик достаточно гибкий, это не составит труда. Окно должно открыться. Но все эти способы вероятны в этом случае, если на окне не стоит ручка с замком. Тогда открыть окно снаружи навряд ли получится без помощи других.

А вот воры-профессионалы с этой задачей управляются хорошо. Потому, чтоб обезопасить свое жилье, на стандартную фурнитуру лучше заказать и установить противовзломную, которая сумеет защитить ваше помещение от проникания воров и грабителей.

Если взломом занимаются мастера, то они сумеют просочиться просто в дом, открыв защитную функцию в фурнитуре со стандартной комплектацией, не оставив следов.

Потому многие производители пластиковых окон разработали дополнительную защиту. В особенности это животрепещуще для тех, кто живет на первых и последних этажах.

В качестве защиты они ставят механизм, который именуется «грибовидная цапфа». «Грибовидная цапфа» это железная накладка, выдерживающая нагрузку на разрыв до 1,5 тонн.

Также есть и другие способы защиты окна от проникания снаружи, которые в купе с «цапфами» сделают окно фактически неуязвимым.

Когда уходите из дома, не оставляйте створку открытой. В данном случае все противовзломные навороты будут никчемными. Уходя из дома, можно ставить так называемое «щелевое проветривание».

Снаружи окно смотрится плотно закрытым, а вскрыть его даже в открытом состоянии не дадут опять-таки «цапфы», скрепленные с противовзломными зацепами. И при всем этом в окно поступает свежайший воздух.

Если в квартире имеются детки, похлопочите о ручках. По другому можно оказаться на балконе с закрытым окном. Ручка может закрываться съемным ключиком либо сама ручка может быть съемной, которая вставляется в отверстие-розетку. Это вас обезопасит от закрывания изнутри.

Постарайтесь не забывать ключи, а на окно ставьте наивысшую защиту. Лучше это обмыслить заблаговременно, а не после установки пластиковых окон.
