Типы открывания створки пластикового окна. Классификация пластиковых окон по типу открывания

Типы открывания створки пластикового окна. Классификация пластиковых окон по типу открывания

Функциональность светопрозрачных конструкций и некоторые другие их характеристики определяются конфигурацией и возможностями механизмов. Классификация окон ПВХ по типу открывания позволяет выделить три основных вида:

• глухие;
• раздвижные;
• распашные.

Первый в списке способ монтажа стеклопакета предполагает фиксированную его установку в блоке, исключающую возможность открывания. Раздвижной вариант пластикового окна обеспечивает параллельное перемещение створок относительно друг друга или вдоль неподвижно установленной.

Самый распространенный тип светопрозрачных конструкций - распашной, который, в свою очередь, имеет следующие подвиды:

• поворотный;
• откидной;
• комбинированный.

В первом случае створка имеет петли по одной из сторон, открывание происходит путем ее поворота вокруг вертикальной оси. Такой принцип широко используется на традиционных конструкциях, изготовленных из древесины. Окна пластиковые откидные открываются точно так же, как и фрамуги, поворачиваясь относительно горизонтальной оси. Данный способ более безопасный и не допускает самопроизвольного перемещения створки под действием ветра.

Комбинированный механизм открывания окон допускает как поворот, так и откидывание створки. Выбор способа осуществляется путем перевода ручки в определенное положение: горизонтально или вертикально вверх и вниз. В первом случае происходит открывание створки поворотом, а во втором откидыванием. Выбор режима осуществляется только при закрытии створки.

Перечисленные выше способы открывания окон реализуются при помощи специально разработанных механизмов. В среде специалистов и пользователей их принято называть фурнитурой. Механизмы имеют достаточно сложное устройство и могут регулироваться, при этом изменяется усилие прижима поворотной створки к пластиковому профилю блока.

Створки окна. ТИПЫ ОКОН ПВХ ПО КОЛИЧЕСТВУ СТВОРОК

Стеклопакет служит заполнением проемов. Изготавливают его из стекол. Существует несколько множество типов стеклопакетов, из которых можно выделить 5 основных: однокамерный, двухкамерный, энергосберегающий, мультифункциональный

одностворчатые

Под одностворчатыми окнами подразумеваются пластиковые окна, состоящие из одного проема, то есть, не разделенные импостами. Окно может быть глухим, поворотным или поворотно-откидным. От этого напрямую зависит стоимость изделия. В проемах небольшой высоты возможна установка окон с фрамужным открыванием.

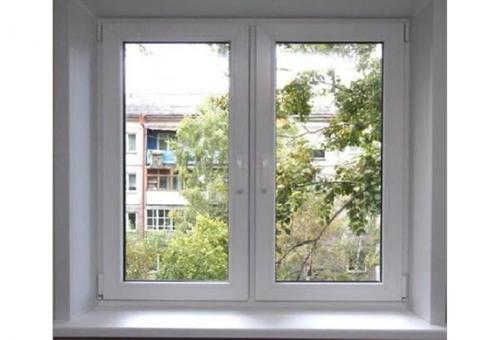

двухстворчатые

Особенности и преимущества двухстворчатых окон Термин «двухстворчатые пластиковые окна» означает окна, состоящие из двух проемов, необязательно изготовленные целиком. Проемы получаются путем встаки импостов в коробки. Далее в эти проемы вставляются створки, укомплектованные оконной фурнитурой, не зависящей от производителя пластикового профиля. Количество открывающихся створок напрямую влияет на стоимость пластикового окна: чем их больше, тем выше итоговая цена. Стандартным размером двухстворчатого пластикового окна считают размер 1400 мм по высоте и 1300 мм по ширине. Такие окна распространены в панельных девятиэтажных домах постройки конца 60-х – начала 70-х годов. В кирпичных домах размеры двухстворчатых окон другие.

Поворотно-откидное окно. Когда требуется настройка?

Производитель конструкции четко прописывает периодичность выполнения регулировки ножниц и навесов для каждой конструкции ПВХ-окна.

Такие действия должны проводится собственником или исполнителем работ в следующих случаях :

•  после завершение монтажных работ при установке нового ПВХ-окна;
•  после замены стекла, что могло привести к сбою настройки фурнитуры ;
•  каждые полгода, при переходе на «летний» или «зимний» режимы работы;
•  если створка стала плохо функционировать;
• если окно стало продуваться, и покрыто конденсатом;
• створка окна не открывается.

Если пользователь обнаружил, что ПВХ-окно стало плохо функционировать, сразу же после выполнения монтажа подрядной организацией, проблему настройкой исправить не получится, поскольку в этом случае источником проблемы считается некачественные монтажные работы. Поэтому заказчик должен немедленно обратиться в монтажную организацию, чтобы исправить сбои в работе.

В комплект последних моделей поворотно-откидного типа включаются такие конструктивные компоненты :

• группа петель;
• ножницы;
• ручка оконная;
• набор, обеспечивающий угловую передачу;
• запоры;
• блокиратор, препятствующий неверному открыванию;
• микролифт;
• комплект ответных планок.

При функционировании ПВХ-окна специалисты различают первичную и текущую регулировку поворотно-механического типа.

Первичная

Первичная проводится после завершения монтажно-строительных работ при установке ПВХ-окна.

При первичном регулировании ПОМ проверяют :

• полноту открытия/закрытия створки в горизонтальном и вертикальном положении;
• работу ручки на створке: при закрытии окна ручка должна быть направлена вертикально вниз, при выполнении поворота на 90 градусов, ручка переводится горизонтально, в этом положении створка раскрывается;
• поворот в верхнее положение — створка открывается вертикально в режим проветривания;
• проверяют плотность ее прижима к раме и работу уплотнителей;
• проверяют работу дополнительных элементов, например, противовзломных механизмов.

При проверке и настройке всех узлов и режимов поворотно-откидного механизма нужно добиваться того чтобы все манипуляции проводились без использования усилий — максимально плавно и плотно.

Текущая

Текущее регулирование ПОМ выполняется не менее 2-х раз в году в начале теплого и холодного сезона. В это время проводят переключения режима использования блока на зимний и летний.

Перед изменением режима работы открытия створки всю гарнитуру и утеплители тщательно отмывают от пыли и смазывают силиконовой смазкой . После изменения положения цапф, проверяют плотность запирания створки с максимальным прижимом для зимнего режима и минимальным для летнего и при необходимости выполняют настройку.

Створка пластикового окна. Что это такое?

Оконная створка – это подвижная либо неподвижная часть оконной конструкции, которая в классическом виде имеет прямоугольную форму и обеспечивает открывание, а также закрывание окна. Она закрепляется на петлях оконной рамы и может иметь разный способ открывания. Задачей створок является проветривание помещения, обеспечение вентиляции.

В зависимости от разновидности створка состоит из нескольких частей:

• рамного профиля;
• фурнитуры для работы механизма открывания и закрывания;
• поперечины-импоста, делящего створку на части;
• штапика, удерживающего стеклопакет в створке.

По сути, она является функциональным элементом оконной конструкции, за счет которого можно не только уберечься от холода, но и наполнить дом нужным количеством света. Основу створки составляет каркас, который сегодня сооружается из разного сырья (ПВХ, алюминия, алюминия с пластиком, клееного бруса). Его конфигурация напоминает букву Z.

Верхний выступ отвечает за крепление стекла, задачей нижней части является прижим к раме.

Внутри створка имеет заполнение, которым является стекло либо стеклопакет. Иногда вместо стекла внутри устанавливают сэндвич-панель либо лист пластика. Штапиковый профиль надежно прижимает стеклопакет к выступу створки (например, посредством защелкивания в специальных пазах). Раньше в старых оконных конструкциях вместо него использовали оконную замазку.

Фурнитура створки расположена снаружи. Весь ее комплекс называют обвязкой. Интересным приспособлением является детский замок безопасности, который устанавливают на створки для блокировки поворотного открывания.

Помимо этого, створка имеет уплотнитель, который выполнен в виде шнура для уплотнительного паза. Материал – полимеры. Задачей уплотнителя является герметичность мест прижима створки к раме. Он обеспечивает плотное прилегание наплава к любому заполнению.

Пластиковые окна виды открывания. Как могут открываться створки?

Виды открывания пластиковых окон довольно разнообразны, что позволяет использовать окно в любом интерьере, делая его наиболее практичным и функциональным. Большинство пластиковых конструкций открывается внутрь помещения. Кроме этого, верхнюю их часть можно потянуть на себя и поставить в режим зимнего проветривания. Однако это наиболее привычный и стандартный способ, открывание пластиковых окон может осуществляться и по другим схемам:

• Глухая створка . Чаще всего устанавливаются в магазинах или жилых помещениях как дополнительное окно. Такая створка не открывается, не позволяет проветривать помещение. На схеме такое окно будет обозначено прямоугольником с крестом в центре.
• Поворотные виды открывания окон более популярны. Оконная створка может поворачиваться, чаще внутрь, но на некоторых конструкциях она открывается наружу. Обычно такие делают под заказ, так как встречаются они достаточно редко. Одна сторона такого окна держится на петлях, вторая закрывается при помощи ручки, при повороте которой по своей оси фурнитура меняет положение, позволяя открывать створку или ставить ее в нужное положение. Обозначение открывания окон на плане довольно простое: это прямоугольник, внутри которого находится треугольник. Его основание показывает на ту сторону, где находятся петли, а вершина направлена на сторону, где находится ручка. Он может смотреть влево или вправо в зависимости от того, в какую сторону открывается створка.
• Откидные конструкции . Окно открывается поворотом ручки, но отделяется верхняя часть створки, довольно редко встречаются полностью откидные варианты. Обычно это режим зимнего проветривания, и такой способ открывания комбинируется с распашным. Если окно открывается только на себя, то на схеме оно будет отражено в виде равнобедренного треугольника, находящегося в прямоугольнике.
• Подвесной способ является довольно интересным. Открываться в этом случае будет нижняя часть конструкции, а петли находятся сверху, однако пользоваться таким окном надо осторожно, легко прищемить пальцы. Открывание окон данного типа на чертежах выглядит, как и в предыдущем варианте, но треугольник будет перевернут.
• Если окно поворотное и перемещается по вертикальной оси, оно может отодвигаться влево или вправо, при этом становится поперек рамы, поэтому часть створки останется в помещении, а часть будет выглядывать на улицу. Это достаточно удобно, если внутри комнаты нет достаточного пространства для распашной створки, например, стоит мебель или имеется стена, о которую она будет цепляться. На схеме такое окно будет обозначаться как прямоугольник, в центре которого галка со стрелкой. Стрелочка показывает, в какую сторону смещается створка. Однако такие окна не очень удобно открывать, поэтому они встречаются нечасто, и не все компании изготавливают такие модели.
• Поворот по горизонтальной оси. Система похожа на рассмотренную выше, однако если в первом варианте створка становится поперек стены, то в этом она ложится параллельно подоконнику. Обозначение открывания окон на чертежах тоже схоже, но стрелка расположена вертикально.
• Раздвижной . Такое окно используется достаточно часто, если в помещении нет места для открывания створок. Кроме этого, это популярная система для балконного остекления, поэтому встретить ее можно довольно часто. Такое окно не требует дополнительной фиксации, при этом может открываться на любую ширину. Можно сделать достаточно большой оконный проем без перегородок, чего нельзя добиться при распашном способе. Такие типы открывания окон на схеме обозначаются предельно просто – в виде прямоугольника с горизонтальной стрелкой; в какую сторону она показывает, в ту сторону и сдвигается створка.
• Складной способ; он же может называться гармошкой . Данные варианты открывания окон широко применяются в тех случаях, когда оконный проем достаточно большой, но требуется, чтобы он открывался максимально и не имел перегородок. Створки при открывании заходят одна за одну, как отсеки гармошки, и становятся параллельно или поперек стены в зависимости от конструкции. Это довольно удобный способ, так как створки можно не только сложить так, чтобы они занимали минимум пространства, но и использовать не все сразу, что позволяет открывать оконный проем на нужную ширину. В интерьере такая конструкция смотрится достаточно оригинально и современно. Такой тип открывания пластиковых окон на схеме будет обозначен волнообразной стрелкой, по направлено которой сдвигается конструкция.

Пластиковые окна с горизонтальным открыванием. Виды горизонтальных окон

Горизонтальные окна могут быть открывающимися или глухими, в зависимости от размера и потребностей. Чаще всего это стандартные распашные модели, створки которых открываются полностью в горизонтальной или вертикальной плоскости. Однако можно изготовить окна этого типа с возможностью откидывания – в их случае не нужно оставлять свободное пространство, чтобы проветрить помещение. Более того, доступны горизонтальные раздвижные окна, которые являются лучшим решением благодаря экономии места и удобству открывания. Глухое остекление в основном играет эстетическую роль, впускает больше света и подчеркивает современный дизайн комнаты, а также открывает вид за окном, который стоит показать.

Горизонтальные окна также можно разделить по материалу, из которого они изготавливаются: пластиковые, деревянные, алюминиевые или дерево-алюминиевые. В зависимости от других элементов остекления они подбираются в соответствии с их дизайном. Могут иметь любое количество створок, обычно 1-4. Они также часто появляются в виде угловых окон, соединяющих перпендикулярные стены здания вместе. Такое ленточное остекление прекрасно заполняют свободные пространства, являясь дополнительным источником естественного света.

Установка горизонтальных окон имеет много преимуществ. Прежде всего, они освещают отдельные зоны и целые комнаты, которые испытывают недостаток освещения. Так же есть здания или помещения, которые не позволяют устанавливать стандартное окно. Это касается подсобных помещений, таких как прачечная, кладовая, гараж или подвал. Кроме того, они могут восполнить недостающую освещённость в двухуровневых помещениях.

Источник: https://amerikanskie-okna.aystroika.info/stati/vidy-i-sposoby-otkryvaniya-okna-po-materialu-izgotovleniya

Сложное открывание окон. Если не закрывается или не открывается пластиковое окно, что делать?

Использование пластиковых стеклопакетов облегчило жизнь потребителей. Отпала надобность красить рамы, заклеивать их на зиму.

Отличные технические характеристики и долгий срок эксплуатации стеклопакетов сделали их незаменимыми в современном строительстве.

Но рано или поздно наступает момент, когда ПВХ-окно выходит из строя – не открывается или не закрывается. Что делать в этом случае?

Можно ли отрегулировать самостоятельно?

Если окно перестало слушать команды или заклинило, первое, что нужно сделать – не впадать в панику. Если конструкция прослужила больше года, в большинстве случаев проблему можно устранить самостоятельно, главное, правильно определить причину поломки.

Как правило, обычной регулировкой конструкции можно обойтись в случаях, если присутствуют определенные признаки неисправностей :

• створка окна при движении цепляется за фурнитуру или короб, из-за чего неплотно прилегает к раме;
• провисание нижней части створки, вследствие чего окно может пропускать сквозняки;
• клин ручки при открытии/закрытии конструкции;
• снижение уровня звукоизоляции в помещении;
• скрипят петли или составляющие фурнитуры;
• необходимость прилагать усилия для открытия/закрытия створки.

Чтобы избавиться от этих дефектов, не обязательно звать на помощь специалистов. При наличии начальных навыков ремонт можно провести самостоятельно.

Радикальные действия при проблемах открывания и закрывания

Иногда случается, что окно начинает «клинить» сразу после установки и плохо закрываться/открываться. В этом случае отремонтировать самостоятельно не поможет, так как, скорее всего при монтаже была нарушена технология установки ПВХ-окна. В такой ситуации простая регулировка не поможет, придется вызывать профессионалов.

Способы решения

Способ ремонта зависит от того, что именно вышло из строя, поэтому в первую очередь необходимо правильно определить источник неисправности. После этого, можно приступать к ликвидации проблемы.

Регулировка при провисании

Если проблема в провисании створки, ремонт будет заключаться в подъеме ее вверх или в отводе в сторону провисания. Работы по подъему проводятся поэтапно:

1. С петли снять декоративный колпачок: поддеть его плоской отверткой.
2. В упорный винт вставить шестигранник (4 мм), крутить по часовой стрелке для поднятия створки, против часовой – для ее опускания.

Если нужно сместить низ створки, действия следующие :

1. Снять с петли колпачок.
2. Шестигранником крутить винт по часовой стрелке для плотного притяжения створки к петле.

Чтобы сместить и отрегулировать верх створки , нужно также произвести определенные манипуляции:

1. Открыть створку.
2. С верхней петли снять колпачок.
3. В ножницах находится винт, который нужно крутить влево или вправо, регулируя положение створки.

Регулировку рекомендуется производить плавно, не делая резких движений. Винт лучше поворачивать постепенно, по пол оборота.

Настройка ручки

Если окно не открывается/не закрывается, потому что, проблему можно решить быстро и безболезненно:

1. Снять декоративную пластину с рычага: открутить и повернуть в основании под прямым углом.
2. Если ручка туго открывается, нужно немного открутить крепление, если рычаг разболтался – затянуть.
3. Силиконовой смазкой смазать все подвижные детали.
4. Несколько раз повернуть рычаг, чтобы проверить, удалось ли ликвидировать неисправность.

После проверки работоспособности ручки, необходимо вернуть декоративную пластину на свое место.

Ремонт при тугом открывании

Если заклинившее ПВХ-окно сложно открыть, нужно искать причину неисправности и избавляться от нее. Причин может быть несколько.

1. . Несвоевременный уход за фурнитурой приводит к тому, что на конструкции скапливается пыль и грязь, которая мешает нормальной работоспособности стеклопакета. Чтобы решить эту проблему необходимо:
   • смазать все части фурнитуры синтетическим или минеральным маслом. Если проблема заключалась в засорившейся фурнитуре, ремонт на этом будет окончен.
2. Регулировка прижима . Чтобы отрегулировать цапфу ПВХ-окна, необходимо повернуть эксцентрик. Цапфа может иметь форму овала или цилиндра. Овальная цапфа регулируется с помощью плоскогубцев. Инструментом нужно повернуть цапфу так, чтобы овал располагался в горизонтальном положении.

   Если цапфа имеет цилиндрическую форму, нужно найти в торце гнездо под шестигранник. Регулировка будет заключаться во вращении цапфы влево или вправо. Увеличивает прижатие поворот влево, ослабить прижим – вправо. Максимальным прижатие будет в том случае, когда гнездо под шестигранник окажется со стороны внешней части створки.

   Чтобы отрегулировать прижим сверху, необходимо аналогичным способом подкрутить или открутить цапфы с нижней стороны пластины поворотно-откидного механизма верхних петель. Нужно знать, что при регулировке верхнего прижима, окно должно быть открыто в двух положениях.
