Монтаж фурнитуры пластикового окна. Разновидности для ПВХ-рам

Монтаж фурнитуры пластикового окна. Разновидности для ПВХ-рам

Изначально фурнитура разделяется способом открытия окна:

• Поворотная. Встречается чаще остальных – классический способ раскрытия створок.
• Среднеподвесная. Подвес смонтирован в горизонтальной плоскости, что позволяет зафиксировать окно в разных положениях, раскрывать его на 180°.

Для ПВХ-окон предусмотрено наибольшее разнообразие фурнитуры, и ручками и петлями выбор не ограничивается. Какие еще встречаются элементы :

• Ограничитель поворота – фиксирует створку в выставленном положении.
• Защелка – с нею даже из-за сильного ветра окно не распахнется само.
• Декоративные накладки – устанавливаются поверх наружных частей фурнитуры.
• трамплины – берут на себя нагрузку от створки и сохраняют целостность системы, так как предотвращают образование щелей между рамой и уплотняющим материалом.
• Откидные ножницы – элемент, дающий возможность «откинуть» створку для проветривания. В конструкции две планки: одна – подвижная, вторая – зафиксирована.
• Детский замок – приспособление, встроенное в ручку или установленное на раме. Не дает малышу раскрыть окно без специального ключа.
• Блокировщик поворота – элемент, не дающий створке открыться шире, чем установлено. По функциям аналог детского замка, с небольшими изменениями.
• Оконная ручка – не требует представления. В СНГ обычно устанавливают ручки из пластика, хотя встречаются элементы из алюминия, дерева или латуни. Также популярны противовзломные ручки – снаружи окно с такой фурнитурой будет заблокировано.
• Уплотнители – нужны для сохранения тепла путем плотного прижимания створки к профилю. Делаются из разных материалов, и бывают: щеточными, каучуковыми, силиконовыми, этилпропиленовыми, поливинилхлоридными и т.д..
• Петли – накладной или ввертный элемент. Вторая разновидность дольше служит и дает открыть створку на 100°.
• Планки и цапфы – элементы затворного механизма, обеспечивающие прочную сцепку деталей. С ними рама и створка прилегают куда прочнее.
• Оконные запоры – повышают плотность контакта рамы с профилем.
• Ролики – применяются в раздвижных системах. «Колесики» бывают из: резины, металла, нейлона или пластика, но самые бесшумные – резиновые.
• Упоры – второстепенный элемент, защищающий окно от ударов. Такая защита выглядит как накладка на ручке, полу или другом месте.
• Клапаны вентиляции – эта фурнитура обеспечивает проветривание помещения, а также предотвращает запотевание окон.
• Москитные сетки – конструкция, крепящаяся к окну крючками или на липкую ленту, не дающая комарам и прочим насекомым попасть внутрь.
• Подоконники – формируют вид окна и служат дополнительным источником теплоизоляции. Собирают их из разного сырья, но наиболее практичным считается пластик.
• Откосы – ими оформляется оконный профиль.
• Отлив – элемент, крепящийся под окном, обеспечивающий удаление дождевой воды. Таким образом реализована гидроизоляция. Лучший выбор – медный или стальной отлив, так как изделия из этих материалов служат дольше.

Фурнитура для установки пластиковых окон. Фурнитурная комплектация: что входит в основной набор

За последние десятилетия устройство оконных конструкций значительно изменилось. На смену незатейливым петлям, шпингалетам и ручкам старых деревянных окон пришли разнообразные и более сложные оконные устройства. Они разработаны для современных окон, и способны работать только в связке с ними, независимо от того, из чего сделана рама – из пластика, дерева или алюминия.

Хозяева, изучающие разные рейтинги фурнитуры для пластиковых окон по качеству, хотят выбрать качественную фурнитуру. А для этого необходимо подробнее изучить механизмы, чтобы понять, какая деталь за что отвечает.

Комплект запирания поворотного окна Источник alokno.ru

Знание комплектации полезно и по другой причине. Некоторые производители, стремясь сэкономить, предлагают неполные фурнитурные комплекты. Их продукция стоит дешевле и потому выглядит более привлекательной. Отсутствие некоторых деталей они объясняют их ненужностью, необязательностью.

На самом деле, любая базовая деталь выполняет какую-то функции, и ее отсутствие негативно скажется на работе всего механизма. Со временем может пострадать защитная и нагрузочная функция, а там недалеко и до ремонта.

Полноценный комплект обязательно включает следующие элементы:

• Блокиратор (ошибочного) открывания . Запрещает поворот ручки, когда окно открыто или откинуто, то есть, если створка открыта (или приоткрыта), ручку вы не повернете. Устройство предотвращает случайное распахивание окна, что важно, если в доме есть дети. В продаже имеется блокиратор с расширенным функционалом: вы можете выставлять угол открытия с фиксированным шагом.
• Поворотный ограничитель . Имеет вид встроенной или наружной гребенки, что зависит от типа оконной конструкции. Удерживает створку в открытом положении, рассчитан на несколько степеней раскрытия.

Блокировочный замок для пластикового окна Источник pmfz.ru

• Защелка . Удерживает створку, когда она открыта, не дает ей случайным образом захлопнуться (например, под действием сквозняка). Чаще устанавливается на оконных конструкциях поворотного и поворотно-откидного типа.
• Декоративные накладки . Фиксаторы и прижимные петли из пластика, закрывающие наружные элементы системы; ответственны за привлекательный внешний вид. По правилам их количество должно соответствовать номенклатуре других фурнитурных элементов. Если в фурнитуре много брака, накладки могут присутствовать в избытке.

Дополнительная фурнитура: как улучшить работу окна

В комплекте с базовой фурнитурой для пластиковых окон, рейтинги которой составляют каждый год, можно прикупить дополнительные девайсы. Следующие приспособления, конечно, необязательны, но сделают окно более удобным и надежным в эксплуатации:

• Микролифт . Створка современного окна может весить до 50 кг, из-за чего регулярно возникает проблема ее провисания. Микролифт помогает створке плавно перемещаться по заданной траектории и возвращает ее на место. Работа компактного механизма разгружает всю конструкцию, предотвращает стирание соприкасающихся деталей.

Детский замок с ограничителем открывания Источник stragokon.ru

• Блокиратор ошибочного открывания . Нужный элемент для поворотно-откидных моделей, не дает створке открыться сразу двумя способами, что иногда, как известно, без него случается. Плюс блокиратора несомненный: он снижает риск поломки дорогостоящей фурнитуры, продлевает работоспособность элементов петлевой группы.
• Детский замок . Ограничитель блокирует в определенном положении оконную створку, не давая ребенку шанса распахнуть окно и вывалиться на улицу. Чаще всего это ручка с замком, ограничивающая доступ детей, но допускающая ежедневное проветривание.
• Приточный (вентиляционный) клапан . Сохраняет герметичность оконной конструкции, расположен в верхней части рамы, имеет вид щели с заслонками. Вентиляция естественная, возможна благодаря разнице давлений в комнате и на улице.

Если для хозяев особенно важна безопасность (например, квартира находится на первом или последнем этаже высотки), приобретают противовзломную фурнитуру для окон ПВХ; рейтинги в этом случае отходят на второй план.

Установка фурнитуры Roto. Немецкое качество и надежность фурнитуры Roto для пластиковых окон

Качество и надёжность используемойопределяет комфорт и безопасность при эксплуатации оконной конструкции.

Петлевые сопряжения, элементы защиты и блокирующие механизмы обеспечивают нормальное открывание окна в любом направлении, а также снижают риск несанкционированного проникновения в помещение.

Одним из самых популярных брендов, поставляющих фурнитуру для ПВХ-окон на отечественный рынок, является производственная компания Roto.

Что это такое?

Фурнитура для окон от немецкой компании Roto прошла все необходимые тесты на территории нашей страны и имеет российские сертификаты. Изделия полностью адаптированы под большинство производителей оконных конструкций, работающих в РФ. Производитель предлагает широкий выбор изделий, в зависимости от типа и конструктивного исполнения оконных блоков :

• Roto NT. Универсальные изделия для классических ПВХ и деревянных окон с поворотным или поворотно-откидным механизмом.
• Roto NX. Усовершенствованная фурнитура с наличием инновационных разработок. Может быть интегрирована в систему управления «умный дом».
• Roto OK. Облегчённые петлевые и запирающие элементы, поставляемые по недорогой цене. Относятся к продукции эконом-класса, выдерживают вес створки до 80 кг.
• Roto AL. Усиленные элементы, устанавливаемые для тяжёлых створок, оказывающих нагрузку на раму до 130 кг.
• Roto Duo. Фурнитура премиум класса с функцией автоматического закрывания окна. Отличается разнообразием форм ручек, их дизайном, изготавливается из разных материалов.
• Roto Inline. Усиленные петлевые подвесы и запирающие элементы. Выполняются в скрытом варианте, отличаются повышенными эстетическими свойствами, выдерживают вес оконных конструкций до 200 кг.
• Roto Patio. Фурнитура для панорамных окон с возможностью многоступенчатого щелевого проветривания. Выполняется в откидном варианте.
• Roto Fentro. Изделия, предназначенные для установки на ставни, защищающие светопрозрачную конструкцию от попадания дневного света и несанкционированного проникновения в помещение.

Установка фурнитуры maco. Когда и как регулировать створку по вертикали?



Обычно створку фурнитуры Масо по вертикали (↑↓) регулируют только тогда, когда ее нижний край задевает за раму . Но порой отклонения от нормы не так видны. Например, когда нерадивый монтажник не оставили нужный – в 12 мм – фальцлюфт (просвет между фальцами створки и рамы). И если створку не подтянуть вовремя, жди неприятностей с фурнитурой.

Ход регулировки по вертикали ±2 мм

Есть простой способ, как измерить фальцлюфт самому . Возьмите острый карандаш и при закрытом окне отчеркните по раме край наплава створки. Далее измерьте расстояние от линии до края створки линейкой. Так как весь наплав равен 20 мм, 12 из которых уходят на фальцлюфт, у вас должно получиться 8 мм. Если нахлест меньше или больше, нужно регулировать.

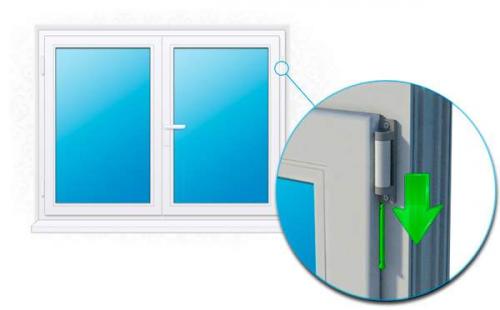

Регулировка створок по вертикали находится в нижней петле , точнее – в верхней ее части. Но перед тем, как ее искать, не забудьте снять колпачок с петли.

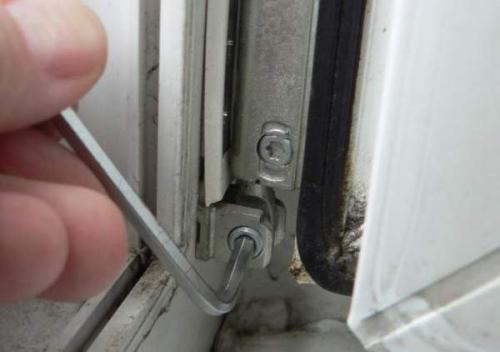

Потом возьмите шестигранный ключ 4 мм – и вперед! Если вам нужно поднять створку – вворачивайте винт по часовой стрелке, если опустить – выворачивайте. Только поменьше энтузиазма, вы же не драндулет заводите.

У каждой фурнитуры есть свои особенности в регулировке. На сайте вы найдете информацию об этом. Например, в статье: Как отрегулировать фурнитуру Kale-Sapfir самому?

Как отрегулировать гарнитуру турецкого бренда GEVISS (а вдруг у вас именно такая?), читайте в данной статье .

Или, возможно, у вас малоизвестная немецкая фурнитура GU? Тогда вам сюда .

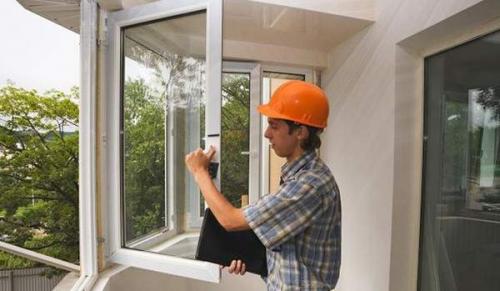

Замена фурнитуры пластиковых окон своими руками

Несмотря на длительный срок службы пластиковых окон время от времени требуется проводить замену фурнитуры. Подобного рода работу можно провести своими руками, если следовать основным рекомендациям. Рассмотрим подробнее то, как проводится замена фурнитуры пластиковых окон своими руками и в чем заключаются особенности проводимой работы.

Когда проводится замена фурнитуры

Для начала рассмотрим несколько случаев, когда следует проводить замену фурнитуры:

• При службе больше установленного срока. Не стоит забывать о том, что каждая конструкция рассчитана на определенный срок службы. Если он превышен, то могут возникнуть существенные проблемы.
• Есть вероятность повреждения фурнитуры по причине неправильного проведения монтажных работ. Важно правильно провести установку окон, так как в противном случае конструкция может деформироваться и приходить в непригодность. Не стоит забывать о том, что в данном случае нужно для начала устранить причину, по которой произошло деформирование фурнитуры, и только после этого проводить ее замену.
• Некоторые модели окон не позволяют устанавливать створку в положение проветривания. Если она понадобилась, то также можно провести замену фурнитуры.

Фурнитура для пластиковых окон различного типа.

Обратите внимание! Стоит учитывать, что при отсутствии уверенности в правильном проведении работы следует доверить ее выполнение профессионалам.

Основные этапы проведения работы

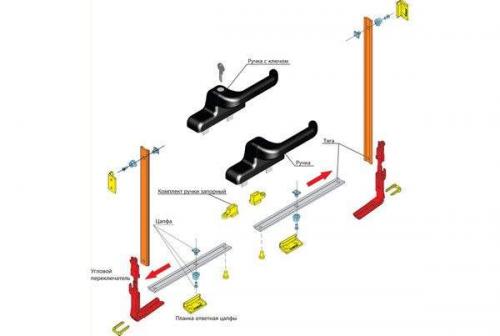

Состав фурнитуры для окон.

Всю работу можно разделить на несколько основных этапов:

• Выполняется демонтаж ранее установленной конструкции. Для снятия ручки зачастую достаточно убрать декоративную накладку. Кроме этого, нужно убрать и демонтировать крепежные пластины основного замка, саморезы его крепления и конструкции нижнего прижима.



  Демонтаж фурнитуры на пластиковых окнах.

• Далее проводится монтаж подпятника и нижнего прижима, который находится в среднем положении.
• Выполняем демонтаж створки. Для этого проводится выбивание штифта с нижней завесы и приподнятие створки, после чего ее немного сдвигают на себя.



  Демонтаж створки окна.

• Много трудностей, как правило, возникает при демонтаже конструкции ножниц и заднего прижима.
• Проводится установка нового верхнего углового переключателя.
• Устанавливаются новые ножницы. Если были подобраны подходящие к конструкции окон, то проблем с установкой новых ножниц, как правило, не возникает.

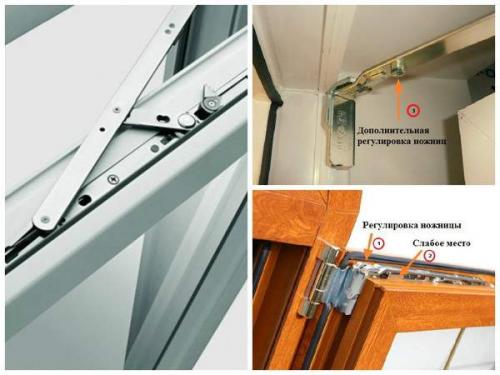

  Ремонт ножниц окна.

• Устанавливается основная передача, а также конструкция основного замка.

После выполнения вышеприведенной работы остается провести установку петель и монтаж створок. Проще всего провести замену фурнитуры в случае, когда на место старой устанавливается новая, которая идеально подходит к конструкции окон . Все подвижные механизмы следует смазать консистенцией, которая защищает устройство от воздействия повышенной влажности и износа.

Почему следует доверить профессионалам

В большинстве случаев рассматриваемую работу доверяют профессионалам. Это связано с тем, что допущение ошибки на момент проведения монтажных работ может привести к быстрому износу конструкции окна. Поэтому выполнять работу самостоятельно рекомендуют только в том случае, если есть соответствующий опыт.

Ремонт фурнитуры.

Подводим итоги

Замена фурнитуры — неизбежная процедура при длительной службе окна. Как правило, гарантия на момент проведения подобной работы закачивается, и многие рассматривают возможность выполнения ее своими руками. Часто можно встретить ситуацию, когда из-за отсутствия требующихся навыков или из-за невнимательности допускаются ошибки, которые приводят к серьезным проблем. Поэтому рекомендуется доверять замену фурнитуры специалистам, которые знают все особенности процесса.

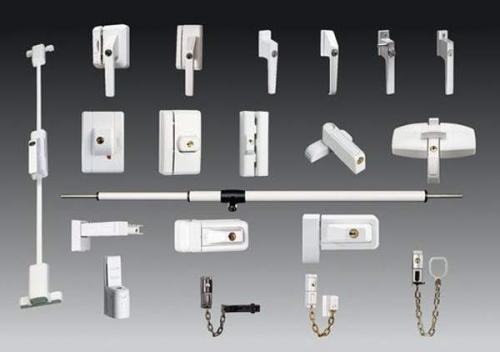

Установка оконной фурнитуры. Какие элементы могут использоваться для запирания?

Замена фурнитуры в пластиковых окнах своими руками актуальна не только при ее выходе из строя, но и при необходимости заменить ее на более надежную. Из практически любых окон можно сделать противовзломные, кроме этого, установка упрочненных элементов позволит конструкции прослужить намного дольше.

Большинство устройств устанавливается снаружи, поэтому не вызывает сложностей при монтаже. Чаще всего они крепятся на шурупы. Занимаясь установкой, нужно обращать внимание на следующее:

• Шурупы для пластика и дерева применяются разные, поэтому, занимаясь монтажом, необходимо обратить внимание на особенности креплений, подобрать соответствующие. Длина должна быть подходящей: нельзя брать слишком короткие крепежи, но и выходящие на сквозь использовать не стоит.

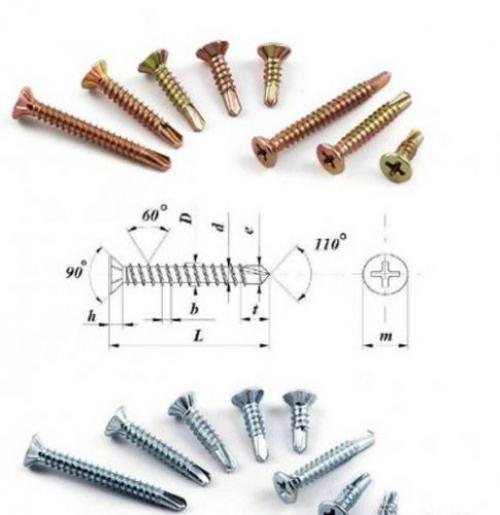

Шурупы для пластиковых окон для установки фурнитуры

• Некоторые элементы могут крепиться в специальный паз, требовать ригель или планку, для этого потребуется просверлить специальные отверстия. Они могут уже иметься у окна.
• Если размер рамы превышает 1 метр, рекомендуется для ее запирания использовать несколько прижимных механизмов вместо стандартного одного.
• Крепежная планка может иметь отверстия. Это позволит снять крепежный штырь и установить стопор, который сможет запереть замок при необходимости.
• Если створка деревянная, защелки обычно устанавливают поверх рамы, реже их делают врезными. Работы проводят в момент, когда рама находится в зафиксированном положении. Для установки замков с ключом необходимо просверлить отверстие под него.
• Для закрепления защелок в створке и раме потребуется просверлить специальные отверстия, для личинки замка они также могут понадобиться
• Если окна поднимаются вверх, при открывании можно приобрести те защелки, которые разработаны специально для них. Они нужны для одновременной фиксации двух створок.

Источник: https://alyuminievye-okna.aystroika.info/novosti/kak-ustanovit-furnituru-na-plastikovoe-okno-osobennosti-i-pravila-ustanovki-povorotno

Как собрать фурнитуру на пластиковых окнах. Конструктивные особенности пластиковых оконных систем

Для изготовления окон из пластика используется поливинилхлорид. Этот материал сокращенно обозначается литерами ПВХ. Аббревиатура используется в названии пластиковых оконных систем.

При производстве ПВХ окон применяется профиль с разным количеством воздушных камер. Их число влияет на тепло- и звукоизоляционные свойства изделия. Они представляют собой изолированные пространства между ребрами жесткости профиля. Количество камер также влияет на монтажную толщину профильной системы. Разница между наименьшим и наибольшим значением этого размера составляет всего лишь около 30 мм. Поэтому пластиковое окно даже с самым широким профилем без труда монтируется вместо старой деревянной конструкции. Профильная пластиковая система от известных производителей в большинстве случаев имеет минимум 3 и максимум 6 воздушных камер.

Все оконные профили дополнительно армируются с помощью стальной вставки. Поэтому ПВХ конструкции называют металлопластиковыми изделиями. Армирование выполняется в средней камере. Усилительные вкладыши повышают жесткость конструкций, используются в качестве основы для крепежных элементов при монтаже ПВХ изделий и фурнитуры. Во время изготовления профильных систем применяются П-образные и замкнутые стальные вставки.

Производители ПВХ окон используют профили эконом, стандартного и премиум-класса. Рекомендуется отдавать предпочтение «золотой середине». Выбор профиля класса стандарт позволит установить качественные оконные системы в поворотно-откидном исполнении. Экономичный вариант отличается тонкими внутренними перегородками между камерами. Из-за этого профильные системы могут промерзать при низких температурах. Премиум продукция обходится заказчикам дороже по сравнению с другими вариантами и нередко дополняется разными опциями.

Изготавливаются металлопластиковые окна в основном белого цвета. При необходимости можно заказать конструкции под дерево, черного, коричневого или любого другого тона.

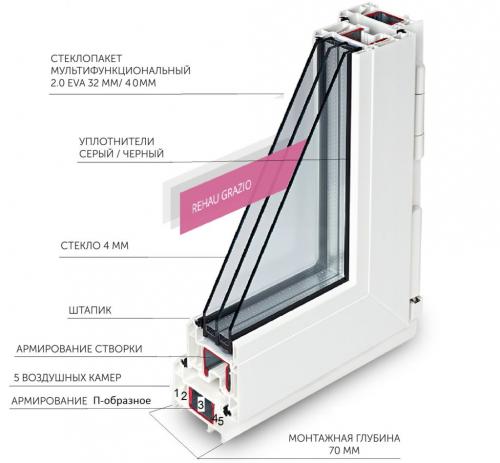

Прежде чем начать выполнять монтаж пластикового окна необходимо познакомиться с его конструкцией:

1. Рама — несущее основание металлопластиковой оконной системы.
2. Створка — открывающаяся и закрывающаяся часть ПВХ изделия.
3. Стеклопакет — состоит минимум из двух стекол. Соседние элементы образуют герметичную камеру с сухим воздухом или инертным газом. Часто используется аргон для увеличения сопротивления теплопередаче. От количества камер зависит название стеклопакета. В основном выпускаются одно, двух и трехкамерные изделия.
4. Глухарь — не открывающаяся часть металлопластикового окна
5. Дистанционная рамка — создается из пластика или чаще из алюминия. Элемент размещается между стеклами и совместно с бутиловым герметиком скрепляет соседние светопроницаемые детали и обеспечивает герметичность камеры.
6. Штапик — небольшая планка из ПВХ, использующаяся для фиксации стеклопакета в раме.
7. Уплотнитель из резины для обеспечения требуемой степени герметичности металлопластиковой конструкции в закрытом состоянии. Этот материал размещается на раме и створке.
8. Фурнитура — механические элементы пластиковой оконной системы. Используются для удержания, открытия и закрытия створки, включая проветривание и даже микропроветривание. К таким деталям относятся ручки, петли, детские замки, блокираторы поворота, откидные ножницы.
9. Импост — планка в вертикальной или горизонтальной плоскости, разделяющая оконную конструкцию на отдельные части. В них вставляются поворотно-откидные створки или глухари.
