Основные виды фурнитуры для пластиковых окон. Кратко об основных характеристиках фурнитуры

Основные виды фурнитуры для пластиковых окон. Кратко об основных характеристиках фурнитуры

Количество циклов открывания-закрывания

Количество полных циклов – это потенциал фурнитуры, срок ее безотказной работы. Соответственно, чем больше циклов, тем дольше прослужит фурнитура.

Обычно оконная фурнитура рассчитана на 20000–60000 циклов открывания-закрывания, что соответствует примерно 18–55 годам эксплуатации (из расчета на среднего пользователя, который открывает окно 3 раза в день для проветривания).

Дополнительные функции

С базовым вариантом фурнитуры единственное, что умеет делать окно, – открываться и закрываться. Но есть варианты фурнитуры, буквально нафаршированные дополнительными функциями, призванными еще больше улучшить ваш комфорт и продлить срок службы фурнитуры.

Микролифт – приподниматель створки при закрывании
Снимает нагрузку с петель и делает закрытие окна более мягким и плавным. Препятствует провисанию створки в ходе эксплуатации.

Блокиратор ошибочного открывания створки
Не позволяет повернуть ручку, когда створка откинута, защищая окно от ошибочных действий и выхода фурнитуры из строя.

Противовзломные элементы
Защищают окно от нежелательного проникновения, не позволяя быстро отжать створку и проникнуть в квартиру.

Микропроветривание
При повороте ручки на 45° створка отжимается и по периметру окна образуется щель 2-3 мм, через которую поступает свежий воздух.

Многоступенчатое проветривание
Вместо одного положения наклона створки (как в микропроветривании) — три или четыре. Можно плавно регулировать интенсивность проветривания.

Зимний-летний режим
Поворачивая специальный «грибок», можно летом уменьшить прижим створки к раме, а зимой – увеличить.

Фиксатор от захлопывания створки при сквозняке
Откинутая створка не дребезжит и не хлопает при сильном ветре и непогоде. Фурнитура не подвергается сильным нагрузка и служит дольше.

Источник: https://alyuminievye-okna.aystroika.info/stati/osnovnye-vidy-furnitury-dlya-plastikovyh-okon-kakaya-furnitura-luchshe-dlya-plastikovyh-okon

Как узнать, какая фурнитура стоит на окне. Классификация фурнитуры по типу движения створки

С этого необходимо начать, так как запорные механизмы по этому признаку существенно отличаются. Основными можно считать три варианта открывания окон и, соответственно, три варианта фурнитуры.

Поворотная. Створка на петлях вращается вокруг своей вертикальной оси. В зависимости от того, с какой стороны петли располагаются, разделяют правое и левое открывание. О достоинствах и недостатках говорить не будем, это — хорошо знакомый многим вариант.

Откидная. Створка вращается вокруг своей горизонтальной оси и открывается на угол до 180 градусов. Подвес может быть либо сверху, либо снизу створки. Как правило, данная фурнитура дополняется ограничителем открывания. Такая система называется фрамужной, она надёжно функционирует со створками любой формы и массы.

Поворотно-откидная фурнитура. В данном случае створка может двигаться как в горизонтальной плоскости, так и откидываться от рамы в верхней части, что позволяет в данном режиме производить проветривание. Конкретный тип открывания выбирается определённым положением управляющей ручки. После положения «закрыто» (ручка вниз) идёт поворотная позиция (ручка горизонтально), а затем уже откидывание (ручка вертикально). Там, где нужно защититься от случайного открывания (школы, детские сады…) данная последовательность может быть изменена: сначала происходит откидывание, а затем — распахивание.

Гибкость и вариативность как раз и стали изюминкой этой фурнитуры, хотя поворотно-откидной механизм сложнее первых двух вариантов и нуждается в более тщательном уходе, заключающимся в периодической смазке подвижных деталей и регулировке плотности притвора. Поворотно-откидная фурнитура устанавливается как на одностворчатых, так и на двустворчатых окнах, в том числе со штульповым притвором. На данный момент эту систему можно считать классикой, так как она отлично себя зарекомендовала и применяется на большинстве окон.

Справедливости ради стоит отметить, что движение створок пластиковых окон может быть реализовано и по другим схемам, которые у нас крайне редко используются. Сдвижная фурнитура обеспечивает перемещение полотна вдоль рамы. Она применяется только в тандеме со специальными профилями окна. Отличается такая система низким уровнем герметизации, поэтому применяется в холодном остеклении неотапливаемых помещений. Её явным плюсом считается экономия пространства, например, на балконах и лоджиях . Наклонно-сдвижная фурнитура позволяет производить проветривание при откидывании. Режим полного открывания осуществляется в два этапа: сначала створка выставляется из рамы, а затем она сдвигается параллельно окну. Такая фурнитура монтируется на стандартные профильные системы с полноценными контурами уплотнения. Есть в природе также механизмы, которые позволяют складывать створки пластикового окна, как гармошку.

Поворотно-откидная фурнитура практичнее, но дороже распашных вариантов, но не обязательно для одной комнаты заказывать все окна в таком исполнении — успешно проветривать можно через один оконный блок.

Производство фурнитуры для пластиковых окон. Новая российская фурнитура UPT от компании UNION

3 года назад на выставке Мосбилд в Москве владелец компании UNION Юрий Бешенцев заявил, что планирует открыть производство российской оконной фурнитуры. Многие участники рынка тогда скептически отнеслись к этому. Идея создания российского производства фурнитуры давно витала в головах предпринимателей, но реализовать ее на практике не удавалось никому. Слишком много вопросов необходимо было решить, включая отсутствие нагартованной стали в России и опыта у российских предпринимателей в этом сегменте.

UNION – известная на оконном рынке компания с 2013 года выпускает различные виды продукции для оконной отрасли: стальное армирование для пластиковых окон, EPDM-уплотнители, оконные ручки. С 2021 года ЮНИОН начала производство фурнитуры для пластиковых окон на площади 40 тыс. м².  Открытие фурнитурного завода полного цикла стало следующим этапом в расширении производственных направлений в области комплектующих для окон. Опыт в металлообработке помог с нуля организовать производство мирового уровня. Пока на заводе начался выпуск фурнитуры под маркой UPT (ЮПТ), в дальнейшем планируется запустить еще один более премиальный бренд – FUTURUSS (ФУТУРУС).

Фото: портал ОКНА МЕДИА посетил фурнитурный завод ЮНИОН в Мценске, © oknamedia.ru Сейчас производственные мощности предприятия составляют около 5 млн комплектов фурнитуры в год. Потенциальные возможности производства позволяют производить до 10 млн комплектов оконной фурнитуры ежегодно.

UNION стремится организовать производство мирового уровня, построенного по принципу «быть лучше известных мировых брендов». Для этого не только создано масштабное производство, но и приглашен главный конструктор из Сербии Радослав Милошевич с богатым европейским опытом. Перед ним поставлена задача организовать технологические процессы производства на заводе на лучшем европейском уровне. Фото: портал ОКНА МЕДИА (Ольга Чигодайкина и Ирина Обросова) с владельцем ЮНИОН – Юрием Бешенцевым и главным конструктором нового завода – Радославом Милошевичем, © oknamedia.ru Отметим, что планы руководства Юнион действительно амбициозные – занять от 30% до 50% российского рынка в натуральном выражении. Время покажет, что из этого получится.

Устройство фурнитуры пластиковых окон. откидная запорная пластина.

Устанавливается в нижнем углу окна, противоположном от нижней петли. Выполняет функции нижней опоры для окна, открытого в режиме наклона. Устанавливается на раме и работает совместно с откидным запором, устанавливаемом на створке.

Алгоритм работы поворотно-откидной фурнитуры для окон из пвх. В принцип работы современной фурнитуры заложена схема передачи движения от ручки к точкам запирания по периметру окна посредством тяг, оснащённых запорными цапфами. Для открывания окна необходимо управлять тремя группами механизмов: 1.ножничным кронштейном 2.откидным запором 3.запорными цапфами Управление осуществляется от главного привода через угловые передачи за счёт плоских тяг. Подвижные тяги располагаются внутри фурнитурного паза под верхней планкой, неподвижно закрепляемой на профиле. Этот принцип сохраняется одинаковым для всех производителей, хотя при этом каждая система имеет и свои отличительные особенности. Исходным положение работы фурнитуры будем считать положение окна, открытого в режиме поворота. При этом ручка находится в горизонтальном положении.

Источник: https://amerikanskie-okna.aystroika.info/stati/iz-chego-sostoit-plastikovoe-okno-osnovnye-elementy

Марки фурнитуры для пластиковых окон. Лучшая фурнитура – это…

Функциональность и эргономичность окна, вещь безусловно комплексная, но важнейшую, а может и главную роль достижения нужных параметров комфорта, играет оконная фурнитура . Получается, что лучшая фурнитура — это комплекс технических средств (приспособлений), который обеспечит жильцу выполнение его высоких требований к удобству, красоте, гигиеничности, оконной системы при оптимальной (приемлемой) цене.

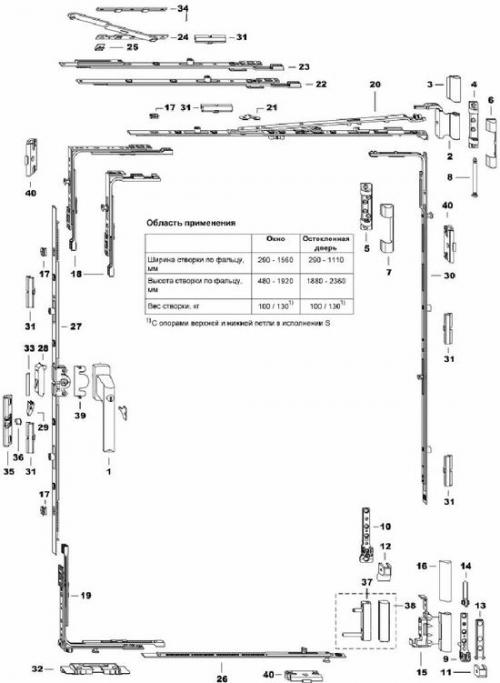

Устройство оконной фурнитуры

Стоимость фурнитуры в структуре цены готового светопропускного изделия составляет от 16 до 25%.

Разброс в цене обусловлен не столько разницей в цене между качественным немецким изделием и дешевым китайским, сколько тем, что можно установить дешевую фурнитуру на дорогое окно и наоборот. Кстати, комплект бюджетной турецкой поворотно-откидной фурнитуры Vorne обойдется в 1750 руб., а комплект элитной немецкой SIEGENIA TITAN в 2850 руб.

Поскольку все выбирают себе комплект окон на длительное время, исчисляемое десятилетиями, по принципу «поставил и забыл», то понятно желание купить надежное в работе изделие. Возникает вопрос выбора, ответ на который достаточно просто – репутация. Добросовестные фирмы-изготовители устройств, обеспечивающих функциональность оконных систем, не позволяют себе допускать репутационный урон в условиях жесткой конкуренции. Это вне зависимости от того, где находятся их производства – в Европе, России или Китае.

Перед тем, как перейти к рассмотрению перечня таких производителей, надо оговорить, что преимущество их друг перед другом достаточно условно. Они все не могут выпускать бросовую продукцию, ибо постоянно соперничают, находясь на одном рынке, и существуют в условиях постоянной технологической гонки. Именно поэтому, все топ-списки производителей составлены с позиции персональных интересов и предпочтений.

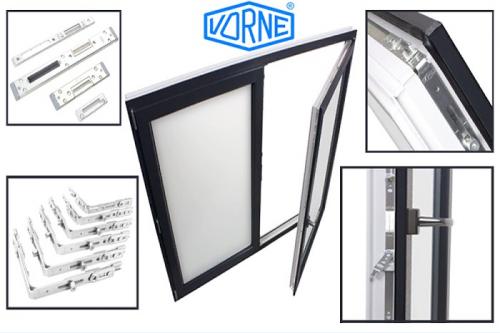

Фурнитура Roto для пластиковых окон. Разновидности фурнитуры Roto

Ассортимент компании Roto включает в себя широкую палитру продуктов, которые способны реализовать все пожелания покупателей. Выпускаемые изделия предназначены для установки на деревянные, металлопластиковые и алюминиевые окна, причем в зависимости от области применения они группируются в 6 модельных рядов:

• Для поворотно-откидных окон – самая большая группа фурнитуры Roto, представленная линиями Roto NT, Roto Patio и рядом других. В нее входят ограничители открывания, щелевые проветриватели, блокировщики откидывания, петли, предохранители от захлопывания, декоративные планки, механизмы многоступенчатого открывания, балконные защелки, ножницы.
• Для сдвижных систем – аксессуары для простых, параллельно-сдвижных и складных конструкций в различных ценовых сегментах (от «эконом» до «премиум»). Отточенные механизмы и замки с плавным ходом, входящие в данный модельный ряд, позволяют с легкостью открывать и закрывать системы одним движением руки.
• Для окон, открывающихся наружу – широкий спектр базовых блокировщиков створки и систем безопасности, благодаря которым окна надежно функционируют даже при повышенной ветровой нагрузке.
• Оконные ставни – линия фурнитуры Roto для ламелей, филенчатых и дощатых ставней, в которую входят створчатые петли и шарниры, запоры, фиксаторы ставни, сверлильные шаблоны, крепежи для установки.
• Оконные ручки – четыре линейки ручек, обладающих высокой технологичностью и широкими функциональными возможностями. Потребителям предлагается богатый ассортимент продукции, различающейся по форме, цвету, типу материала, что позволяет подобрать приемлемый вариант как для классического, так и для современного интерьера.
• Электронные комплектующие – инновационные изделия, призванные упростить управление окном. Эта группа включает в себя «умные» аксессуары, такие как датчики разбития стекла, электромеханические приводы, магнитные системы контроля открывания и закрывания, электрические системы откидного проветривания и т. д.

Название фурнитуры для пластиковых окон. Оконная фурнитура для пластиковых окон

• В этой статье мы поговорим о том, что такое оконная фурнитура для пластиковых окон, как окно может открываться с её помощью и какие типы фурнитуры используются чаще всего.
• Вы также узнаете самых известных производителей, которые продают проверенные изделия.

Поехали.

Что такое оконная фурнитура для пластиковых окон

Фурнитура — детали, помогающие в использовании окна и поддерживающие прилегание рамы к створке.
К фурнитуре для регулировки пластиковых окон относят:

• Ручки;
• Блокираторы;
• Уплотнители;
• Петли;
• Замки;
• Откидные ножницы;

И другие детали. Вместе эти механизмы составляют единую систему, которая помогает в открывании и закрывании окна.

Классификация оконной фурнитуры по способу открытия

Делится она на 4 вида: поворотная с вертикальным подвесом, горизонтальная среднеподвесная, поворотно-откидная и раздвижной тип. Рассмотрим каждый тип подробнее.

Поворотная с вертикальным подвесом

Популярный тип. Поворотная фурнитура включает в себя: петли, ручку и прижим. Открытие створки производится относительно вертикальной оси.

Среднеподвесная, подвес горизонтальный

Более экзотический вид, оконную створку в нем можно поворачивать на большие углы вокруг горизонтальной оси. Благодаря своей конструкции, позволяет окну висеть сколько угодно времени и не провисать.

Ручку можно переводить в режим проветривания — тогда окно откроется не полностью, но достаточно, чтобы обеспечить неплохое проветривание.
Считается, что среднеподвесный вид — неплохая противовзломная фурнитура за счет своей конструкции.

Поворотно-откидная

Универсальный тип. Может открываться как вертикально, так и горизонтально. Стоит дороже других видов фурнитуры, поскольку может открываться в двух направлениях.

Раздвижная

Особый вид, позволяющий окнам раздвигаться влево или вправо — чаще всего такой тип используется на балконах. Встречается реже других типов,

С классификацией фурнитуры по способу открытия разобрались, теперь рассмотрим наиболее распространенные виды.

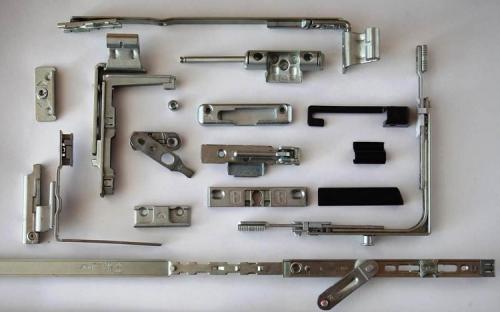

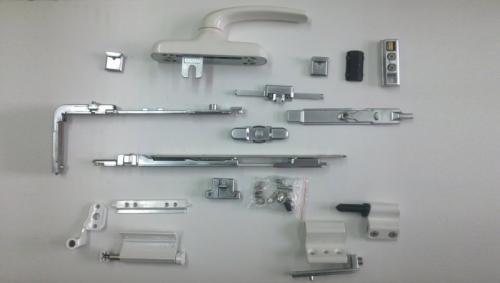

Основные виды фурнитуры

К ней относят:

• Ограничитель поворота;
• Защелку;
• Декоративные накладки;
• Откидные ножницы;
• Детский замок;
• Блокировщик поворота;
• Многозапорный замок;
• Оконную ручку;
• Уплотнители;
• Оконные петли;
• Цапфы;
• Угловой переключатель

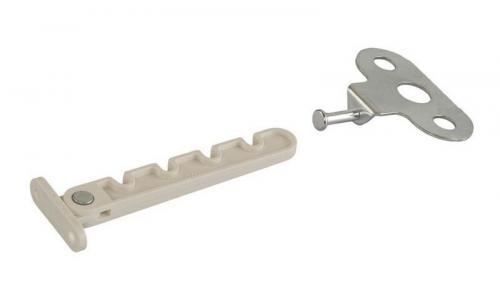

Ограничитель поворота

Ограничивает угол поворота створки. Хорошо помогает, если в доме маленький ребенок — даже «гребенка» обеспечит дополнительную безопасность. Большинство ограничителей делаются из пластика.

Защелка

Помогает при проветривании — с помощью защелки вы можете приделать к любому окну режим микропроветривания. Кроме того, она не даст маленьким детям открыть окно и предотвратит сильное открытие из-за порывов ветра.

Механизм оставляет окно приоткрытым, при этом обеспечивая проветриваемость за счет открытия небольшого участка пространства, через который проходит воздух.

Обычно защелку прикрепляют к створке с внешней стороны. Некоторые защелки идут с запарной планкой, к которой потом можно прикрепить зацеп.

Декоративные накладки

Используются в дизайне для придания пластиковому окну большей эстетичности. Обычно изготавливаются из пластика или мягких металлов, например, алюминия.

Представляют собой полосы, которые потом можно установить на видимую часть окна и придать ему уникальный вид. Также можно установить прямо внутрь стеклопакета, расположив между стеклами. Это возможно только на этапе сборки окна, поэтому в таком случае придётся заранее обговаривать это с производителем.

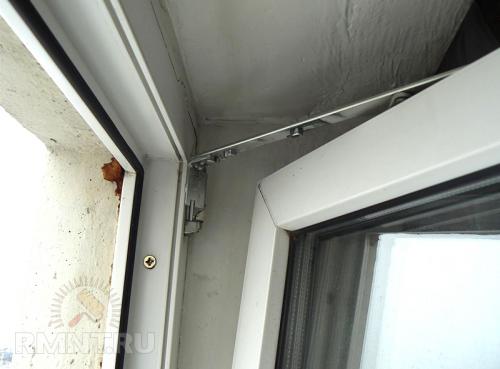

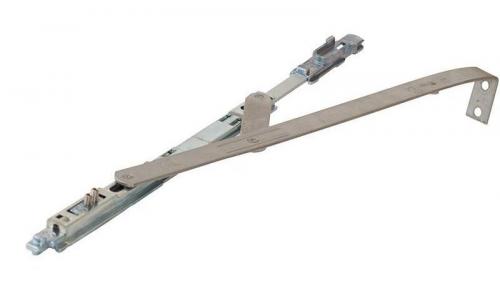

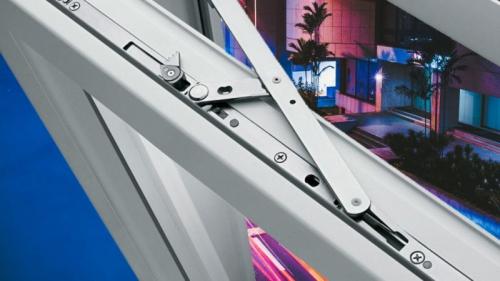

Откидные ножницы

Важная часть окон с вертикальным типом открытия, позволяющая фиксировать окно в откинутом положении. Представляют собой две планки, одна из которых крепится к верхней части рамы, а другая — к верхней части створки.

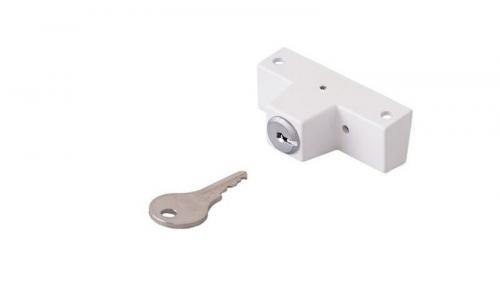

Детский замок

Предотвращает нежелательный доступ детей к открытию окна. При установке замка, ребенок сможет открыть окно только на проветривание. Обычно представляет собой ручку со встроенным замком, в таком случае она открывается ключом.

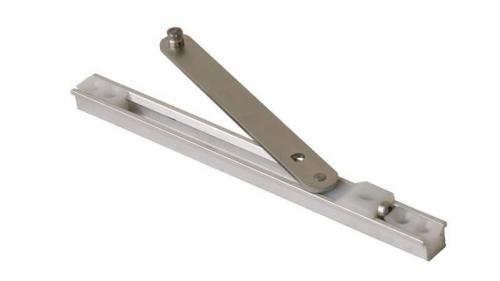

Блокировщик поворота

Или же просто «блокиратор». Предотвращает полное открытие окна и не даёт ему открыться больше заданного положения. Может использоваться как для ограничения доступа ребенка к окну, так и как противовзломный механизм — полностью открыть окно с блокировщиком домушник не сможет.

Названия оконной фурнитуры. По виду

Эта классификация дает наиболее исчерпывающую информации для ПВХ-окна, она определяет способ открывания створок и помогает выбрать покупателю модель не только по технологии «открывания-закрывания», но и по способу подвеса.

Этот принцип является определяющим для подбора всего фурнитурного комплекта, поскольку он требует, чтобы все механизмы работали по определенному модульному принципу.

По этому признаку фурнитура группируется:

• поворотного типа, оборудованная вертикальным подвесом;
• среднеподвесного типа, оборудованная горизонтальным подвесом;
• поворотно-откидного типа;
• раздвижные системы: подъемно-сдвижные, параллельно-сдвижные и откидные параллельно-сдвижные.

При среднеподвесном типе регулировании створки, механизм позволяет повернуть ее на 180° и после этого способен удерживать в любом положении, при этом гарантируя отсутствие провисания.

Для фрамуг идет особенная комплектация модуля с элементами ограничения откидывания в виде рычажной системы или центрального замка. Установка поворотно-откидного модуля обеспечивает работу регулируемой, естественной, приточной, фрамужной вентиляции в помещении.

Фурнитура по типам также группируется в зависимости от используемого материала: пластик или металл, в качестве последнего широко применяют сталь, а также некорродирующий алюминий и латунь. Самый предпочтительный вариант — сталь декорированная пластиком.

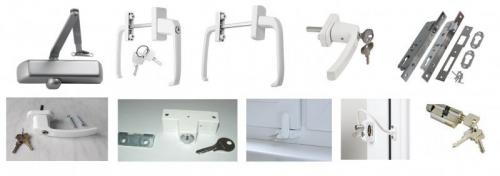

Ручки

В данный момент на рынке имеются огромное количество видов оконных ручек, обладающих различной сложностью конструкции и вспомогательными функциями.

Типовые варианты изготовления ручек для ПВХ-окон:

1. Стандартный, самый распространенный и дешевый вариант оконных ручек. Могут работать со створками с классическим, откидным и поворотным методом раскрытия.
2. Съемный, позволяет снять ручку от запирающего механизма окна, предпочтителен в домах, где проживают маленькие дети.
3. Ручка с замком, самый надежный вариант защиты и дорогостоящий комплект, такой замок не только защищает окна от ошибок ребенка, но и от внешнего взлома, поскольку замочный механизм интегрирован в ручку, а запирающий расположен внутри створки.
4. Ручка с кнопочным запором, закрытие створки производится нажатием кнопки, система не позволяет обеспечить защиту от детского открытия створки.

О ручках для пластиковых окон подробнее тут .

Поворотно-откидные механизмы

Это система механизмов, позволяющая открывать створку как в режиме распахивания, перемещая ее горизонтально, так и в режиме откидывания, открывая вертикально.

Движение створки выполняется ручками, которые располагают в центре левого или правого профиля, в зависимости от конфигурации створки. При закрытии створки ее поворачивают вертикально вниз.

Поворот на 90 градусов, переводит ручку в горизонтальное состояние, при этом створка открывается горизонтально. Перемещение ручки верх — обеспечивает вертикальное открытие створки, такое положение соответствует режиму проветривания.

Качественные поворотно-откидные механизмы должны срабатывать предельно плавно, при этом пользователь не должен применять усилие, а прижим створки к раме должен быть плотным, препятствующим проникновению уличного воздуха в помещение.

Больше подробностей по этой теме здесь .

Цапфы

Этот тип гарнитуры отвечает за надежный прижим створки к раме и создание противовзломной системы в оконном блоке.

Разновидности запорных цапф ПВХ-окна:

• стандартная;
• грибовидная или противовзломная;
• вращающаяся;
• статичная или неподвижная;
• круглая;
• овальная;
• плоская.

Если по конструкции окна форма цапфы не является ключевой, то лучше выбрать цапфу с вращающейся головкой. Это снижает трение при взаимодействии с ответной планкой, установленной на раме и, таким образом, способствует более легкому ходу фурнитуры, снижает на нее нагрузку и существенно продлевает срок службы не только фурнитуры, но и оконной конструкции в целом.

Дополнительная информация о цапфах тут .

Петли

Петли также подбираются по типу оконной конструкции, качественные модификации способны выдержать очень большие нагрузки, создаваемые тяжелым весом и динамическим характером работы створки окна. Специалисты рекомендуют использовать лучшие по долговечности и прочности — кованые петли , хотя они и относятся к самым дорогим изделиям.

По конструкции петли выпускаются открытыми и скрытыми, которые незаметны с внешней стороны окна, эта модификация считается самой популярной. Они встроены в профиль, поэтому обладают самыми высокими противовзломными характеристиками, а на нижней петле комплекта имеется специальная защита от умышленного снятия створки.

Также петли группируются по месту расположения на :

1. верхние;
2. нижние.

По основному назначению на :

• поворотные;
• накладные;
• откидные.

По способу изготовления на :

1. кованные;
2. прессованные.

Подробнее о петлях здесь .

Ограничители

Этот тип фурнитуры предназначен для создания условий безопасного проветривания в помещении, они ограничивают створку в слегка приоткрытом положении.
