Какая бывает оконная фурнитура.

Какая бывает оконная фурнитура.

Плохая фурнитура может испортить работу хороших качественных ПВХ окон. Например, створки плохо меняет положение, ручка не хочет поворачиваться и прочее. Чтобы устранить проблемы не нужно менять конструкцию, нужно заменить всего лишь фурнитуру .

Виды фурнитуры :

• Поворачивающаяся.
• Среднеподвесная.
• Поворотно-откидная.

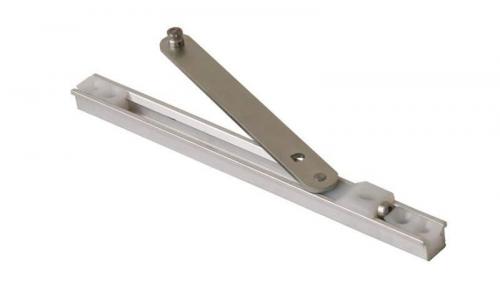

Ограничительный элемент поворота

Створка должна плотно прилегать к окну и не распахивается, если вдруг резко подул ветер. Чтобы створка держалась крепко, создали специальный ограничитель поворота. Деталь представлена в виде небольшой подвижной планке, она соединяет между собой раму ПВХ окна и створку. Ограничитель изготавливается из металла, поэтому может переносить большие нагрузки и не повреждаются.

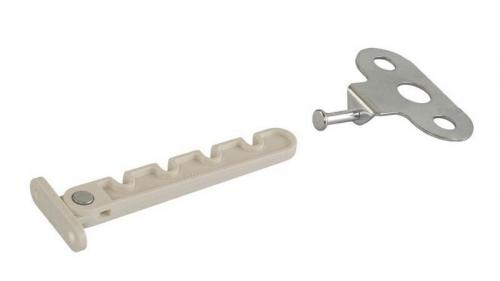

Защелка

Деталь позволяет проветривать квартиру так, чтобы створка от внезапного ветра не открывалась. Фиксируется необходимое положение, чтобы поступал свежий воздух, а защелка удерживает створку окна.

Типы защелок по размещению:

• Врезные.
• Наружные.

По наличию или отсутствию планки:

• С запарным механизмом.
• Без запорного механизма.

По типу конструкции:

• Механические.
• Магнитные.
• Угловые.
• Роликовые.

Накладки для декорации

Производители заботятся, чтобы окно не просто защищала своих хозяев от холода, но и было красивым. Для этого используют накладки для декорации в виде полос из пластика или алюминия. В последние годы научились данную деталь изготавливать, имитируя дерево, камень или даже мрамор. Можно выбрать абсолютно любой цвет и узор. Декорируют окно с помощью таких деталей как внешне, так и внутренне. Накладки крепятся с помощью шурупов, также применяются растворители.

Элемент для изменения положения створки

Створка через время начинает оседать, так на нее идет нагрузка. Для этого были созданы спец элементы, которые помогают не провисать створке, они снижают физическую нагрузку петель, продлевая их срок службы. Также такой элемент помогает не появиться щелям, которые будут пропускать воздух и образовывает сквозняки.

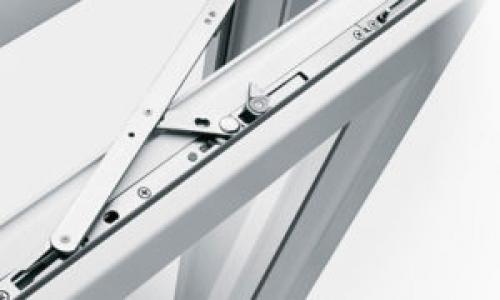

Откидные ножницы

Ножницы похожи на обычные своим механизмом, который состоит из двух деталей: подвижная планка и та, которая не двигается, соединенные между собой. Та деталь, которая не движется, крепится к верхней части рамы, а подвижная прикрепляется к верхней части створки.

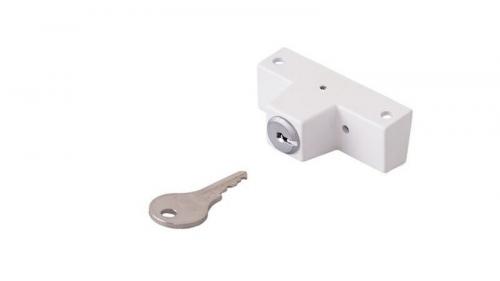

Детский замок

Без такого замка категорически нельзя, если в семье есть дети. Это поможет избежать опасности. Всего существует 3 вида детских замков:

• Встроенный замок в оконную рукоятку.
• Блокирующий элемент створки.
• Штек-розетка с элементом заглушки.

Блокирующий элемент поворота

Такой элемент фиксирует необходимый угол, чтобы потом было невозможно открыть створку полностью. Это обезопасит от выпадения детей из окна. Блокирующий элемент бывает двух видов:

• Тросовый блокирующий элемент.
• Накладной элемент.

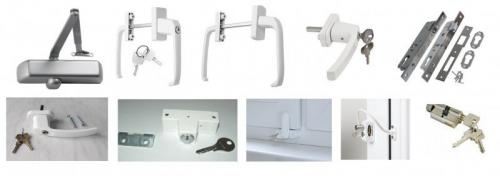

Многозапорный замок

Это запорное устройство, который не позволяет открывать окно с внешней стороны помещения. Он также поможет обезопасить детей. Конструкция такого замка достаточно сложная:

Сплошной штульп.
• Главный запор.
• Дополнительный элемент.
• Двигающаяся шина.

Замки классифицируются на:

• Ригельные замки.
• Безригельные замки.

Оконная ручка

Последние года характеризуется тем, что ассортимент оконных ручек очень большой.

Оконные ручки классифицируются:

• Традиционные.
• Съемный.
• Ручка с наличием замка.
• Ручка с кнопочным механизмом запора.

Уплотнители

Уплотнитель отвечает за герметичность оконной конструкции, сохраняет тепло. Материал для изготовления используют разный:

• Силикон.
• Термоэластопластик (ТЭП).
• Синтетический каучук.

Петли

Петли влияют на износостойкость окна. Данные детали классифицируются на:

Накладные.
• Ввертные.
• Врезные.
• Противовзломные.

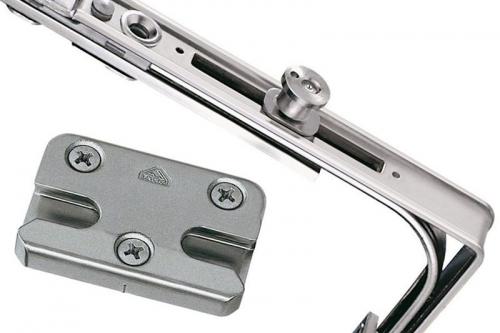

Цапфы и планки

Элементы прижимают детали конструкции окна, повышая герметичность и изоляцию.

Цапфа изготавливают из металла в виде гриба. Деталь не позволяет самостоятельно вращаться створке, повышает качество долговечности.

Планки и их кол-во напрямую связано с качеством прижатия. Нужно установить как минимум 2 планки.

Бывает, что плохая фурнитура может испортить работу хороших качественных ПВХ окон. Например, створки плохо меняют положение, ручка не хочет поворачиваться и прочее. Чтобы устранить проблемы не нужно менять конструкцию, нужно заменить всего лишь фурнитуру.

Виды фурнитуры

• Ограничитель поворота: створка должна плотно прилегать к окну и не распахиваться, если вдруг резко подул ветер. Это достигается с помощью ограничителя поворота, представляющего собой небольшую подвижную планку, соединяющую раму ПВХ окна и створку.
• Планка для проветривания: деталь позволяет проветривать квартиру, чтобы створка не открывалась от внезапного ветра. Фиксируется необходимое положение, чтобы поступал свежий воздух, а защелка удерживает створку окна.

Типы ограничителей

• По наличию или отсутствию планки
• По типу конструкции

Декорация окон

Производители заботятся, чтобы окно не просто защищало своих хозяев от холода, но и было красивым. Для этого используют накладки для декорации в виде полос из пластика или алюминия. В последние годы научились изготавливать данную деталь, имитируя дерево, камень или даже мрамор. Можно выбрать абсолютно любой цвет и узор. Декорируют окно с помощью таких деталей как внешне, так и внутренне. Накладки крепятся с помощью шурупов, также применяются растворители.

Элементы для уменьшения нагрузки

Створка через время начинает оседать, так на нее идет нагрузка. Для этого были созданы спец элементы, которые помогают не провисать створке, они снижают физическую нагрузку петель, продлевая их срок службы. Также такой элемент помогает не появиться щелям, которые будут пропускать воздух и образовывать сквозняки.

Источник: https://alyuminievye-okna.aystroika.info/stati/kakaya-byvaet-okonnaya-furnitura

Фурнитура Roto для пластиковых окон. Разновидности фурнитуры Roto

Ассортимент компании Roto включает в себя широкую палитру продуктов, которые способны реализовать все пожелания покупателей. Выпускаемые изделия предназначены для установки на деревянные, металлопластиковые и алюминиевые окна, причем в зависимости от области применения они группируются в 6 модельных рядов:

• Для поворотно-откидных окон – самая большая группа фурнитуры Roto, представленная линиями Roto NT, Roto Patio и рядом других. В нее входят ограничители открывания, щелевые проветриватели, блокировщики откидывания, петли, предохранители от захлопывания, декоративные планки, механизмы многоступенчатого открывания, балконные защелки, ножницы.
• Для сдвижных систем – аксессуары для простых, параллельно-сдвижных и складных конструкций в различных ценовых сегментах (от «эконом» до «премиум»). Отточенные механизмы и замки с плавным ходом, входящие в данный модельный ряд, позволяют с легкостью открывать и закрывать системы одним движением руки.
• Для окон, открывающихся наружу – широкий спектр базовых блокировщиков створки и систем безопасности, благодаря которым окна надежно функционируют даже при повышенной ветровой нагрузке.
• Оконные ставни – линия фурнитуры Roto для ламелей, филенчатых и дощатых ставней, в которую входят створчатые петли и шарниры, запоры, фиксаторы ставни, сверлильные шаблоны, крепежи для установки.
• Оконные ручки – четыре линейки ручек, обладающих высокой технологичностью и широкими функциональными возможностями. Потребителям предлагается богатый ассортимент продукции, различающейся по форме, цвету, типу материала, что позволяет подобрать приемлемый вариант как для классического, так и для современного интерьера.
• Электронные комплектующие – инновационные изделия, призванные упростить управление окном. Эта группа включает в себя «умные» аксессуары, такие как датчики разбития стекла, электромеханические приводы, магнитные системы контроля открывания и закрывания, электрические системы откидного проветривания и т. д.

Марки фурнитуры для пластиковых окон. MACO

Первое место занимает фирма Maco, появившаяся в 1947 г. Это австрийский производитель, имеющий два завода на территории своей страны. Кроме этого открыты предприятия в Польше и России. Компания выпускает фурнитуру для пластиковых окон и дверей с высоким уровнем взломостойкости. Продаются товары производителя в 40 странах мира. На предприятии трудится свыше 2000 человек, а заказать продукцию можно в одном из 15 представительств. Запорная система для пластиковых окон всегда выполняется этим производителем по периметру, а не только со стороны ручки, что гарантирует отсутствие сквозняков. Покупателям в отзывах нравится, что микролифт с такой фурнитурой реально работает, а не является лишь рекламным ходом для увеличения стоимости.

Мы считаем производителя лучшим в плане защиты металлических элементов в пластиковых окнах от коррозии. Для этого фирма обрабатывает фурнитуру специальным воском. Он не смывается от мытья окон и покрывает детали со всех сторон. При воздействии отрицательных температур покрытие не разрушается. Благодаря этому фурнитура «Мако» сохраняет привлекательный внешний вид в течение 10-15 лет.

Достоинства

• много вариантов для оформления форточки;
• тонкие металлические полоски не портят внешний вид открытого окна;
• устойчивость к механическим повреждениям;
• есть варианты с 6-ю точками прижима.

Недостатки

• высокая стоимость;
• язычок дискретного открывания здесь более «нежный»;
• сложно отрегулироваться самостоятельно.

Производители фурнитуры для пластиковых окон. На что обратить внимание при выборе фурнитуры

Перед тем, как представить обзор проверенных производителей, разберем основные характеристики этих деталей. В первую очередь фурнитура отличается по варианту использования. Одна деталь может нести как один функционал, так и несколько. Как правило, современные профили оборудуются фурнитурой, которая одновременно отвечают за открытие окна и режим микропроветривания.

Степень прижима. Сила прижима створки к раме также зависит от замков, а это, в свою очередь, влияет на качество тепло- и шумоизоляции помещения. Существует простой тест, как проверить плотность закрытия окна. Для этого необходимо вставить бумажный лист и закрыть створку. Если после закрытия вам удастся вытянуть лист, значит уплотнитель и крепежи не справляются со своей задачей. Такое окно абсолютно наверняка зимой будет сквозить. На степень прижима и надежность закрытия створки также влияет количество точек запирания. Их должно быть не менее 3 штук.

Механизм защиты от ошибочного действия – профилактический элемент, предотвращающий проворачивание ручки в случае открытой створки. Значение этой детали высоко, поскольку именно такой механизм не дает сломать окно или сорвать створку.

Защита от детей – дополнительная функция, устанавливающаяся на профили по желанию заказчика. Деталь может быть реализована в виде различных приспособлений, например, как дополнительный замок с ключом снизу. Такие блокираторы повышают безопасность эксплуатации оконного блока, и предотвращает несанкционированное открытие створки маленькими детьми.

Ограничитель откидывания – удобный элемент для самостоятельного регулирования комфортного прохода свежего воздуха. К тому же, имея такую деталь, можно уберечь окно от внезапного закрытия при резком порыве ветра или сквозняке.

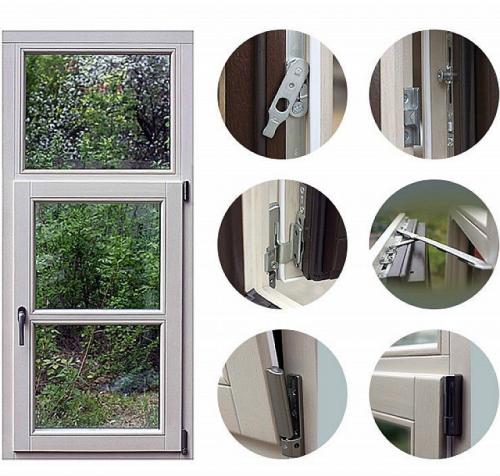

Элементы фурнитуры пластикового окна. Что такое фурнитура для окна

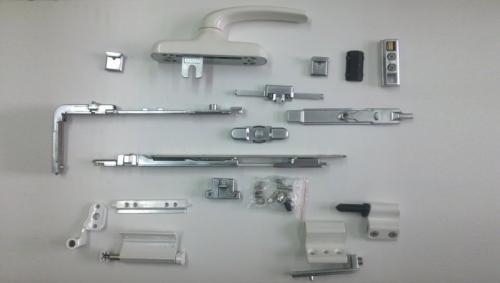

Оконная фурнитура – это набор, как правило, металлических элементов, которые приводят створку в движение, позволяя ей открываться, откидываться, отъезжать в сторону или поворачиваться вокруг своей оси. Это двигатель, подобный человеческому сердцу или мотору автомобиля. Оконная ручка – лишь видимая часть фурнитурного механизма, рычаг приводящий его в движение.

Фото: фурнитура это не только ручка, но и  много сложных элементов История современной оконной фурнитуры началась в Германии более 80-ти лет назад. Вильгельм Франк – гениальный немецкий изобретатель и основатель компании Roto Frank, разработал инновационный способ открывания и проветривания окон с помощью поворотно-откидного механизма. Этот переломный момент стал началом новой эры в современной оконной индустрии.

Изменился внешний вид окон. Громоздкие форточки канули в Лету, а на смену скобяным изделиям пришли поворотно-откидные механизмы. Створки окон стали больше, без лишних перемычек преграждающих обзор.

В базовую комплектацию поворотно-откидной фурнитуры входят:

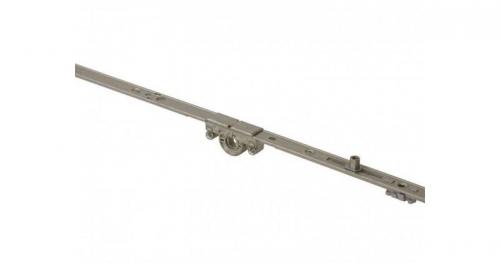

Основной замок (или запор)– элемент, состоящий из двух тонких металлических планок, соединенных между собой. Одна планка неподвижная расположена в торцевой части створки по всему периметру. За ней скрыта вторая планка подвижная, на ней закрепленыцапфы– выступающие элементы овальной, круглой или грибовидной формы. На раме к каждой цапфе установлена ответная планка – металлический элемент, за который заходит (зацепляется) цапфа, таким образом прижимая и удерживая створку закрытой.

Между собой подвижная и неподвижная части запора скреплены механизмом, в который вставляется ручка. При повороте ручки подвижная планка приходит в движение, и цапфы перемещаются вместе с ней, а створка открывается или закрывается.

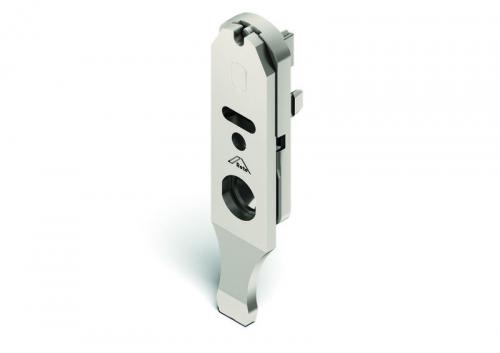

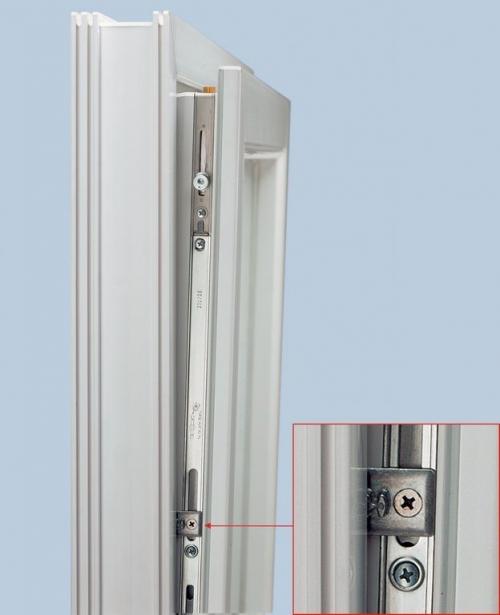

Фото: основной запор – главный движущий элемент фурнитуры Блокировщик ручки – микролифт или блокиратор-приподнимательнаходится на внутренней части створки. Отвечает за то, чтобы оконная створка в открытом положении ошибочно не переводилась в откидное. Если это произойдет, то она выпадет из ножниц и повиснет на одной нижней петле. Применение данного элемента рекомендовано ГОСТ.

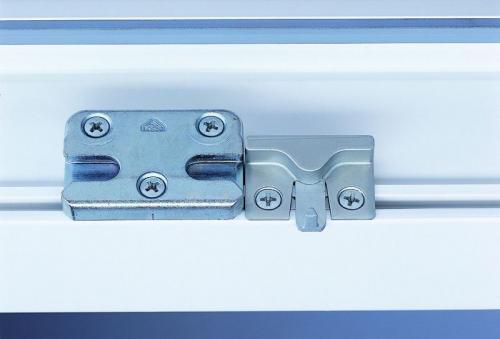

Фото: блокировщик ручки – микролифт или блокиратор-приподниматель Микропроветривание – полезная опция, позволяющая откинуть створку на 3-5мм для проветривания в щадящем режиме, особенно это актуально в холодное время года. У некоторых производителей микропроветривание включено в базовую комплектацию фурнитуры, у других нет. Поэтому наличие микропроветривания в окне нужно уточнять у производителя ПВХ-окон на этапе покупки.

Фото: микропроветривание – нужная дополнительная опция Многоступенчатое проветривание– этот элемент фурнитуры похож на микропроветривание, но имеет очевидные преимущества. Створка фиксируется в нескольких положениях, откидываясь примерно на 5, 10 или 15мм. Это элемент в базовую комплектацию фурнитуры не входит, но необходим при эксплуатации окна.

Фото: многоступенчатое проветривание открывает створку в нескольких положениях Петли– элемент, соединяющий раму со створкой и позволяющий створке поворачиваться. Состоит из двух частей, одна из которых крепится на раме, а вторая на створке. При соединении этих элементов происходит подвижное соединение рамы и створки.

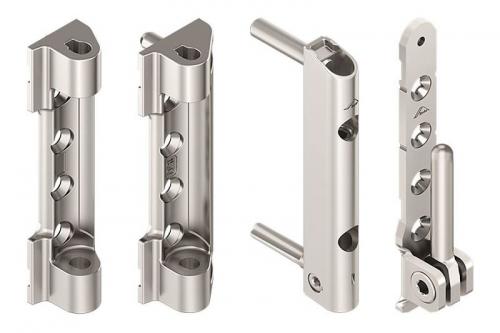

Петли делятся на верхние (в верхней части створки) и нижние. Бывают еще средние петли, но используются только для поворотных створок высотой более 700мм, для лучшего прижима.

Фото: верхние и нижние петли Петли бывают двух типов: накладные (створка открывается на 180°) и скрытые (створка открывается на 100°). Накладные петли видны на окне, их закрывают декоративными накладками. Скрытые петли располагаются в фальце рамы и створки, при закрытой створке их не видно. Это делает дизайн окна более выигрышным и позволяет избежать продувания окна под верхней петлей.

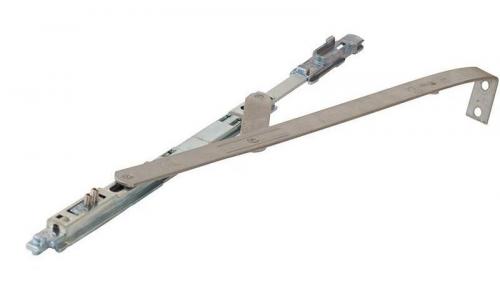

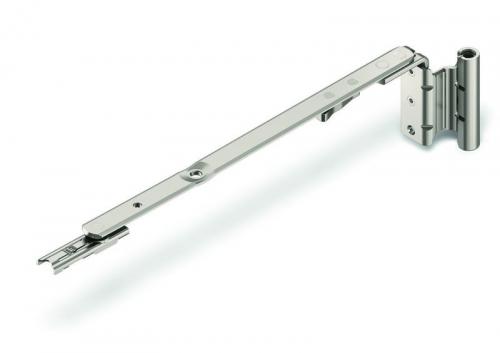

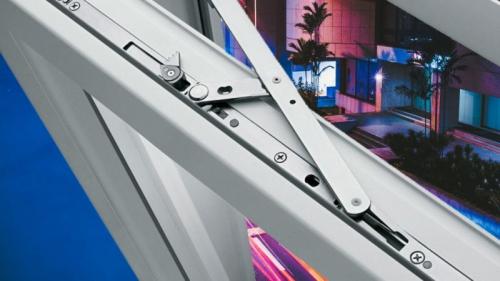

Ножницы– элемент, который удерживает створку в откинутом положении, чтобы она не упала. При откидывании створки фурнитурные ножницы расходится подобно лезвиям обычных ножниц. Устанавливаются на верхней горизонтальной части поворотно/откидных створок.

Фото: ножницы удерживают створку в откинутом положении Угловая передача – Г-образный элемент, который связывает между собой основной замок и ножницы, передавая движение механизма при повороте ручки. Устанавливается на верхнем углу створки со стороны ручки. Бывает различных размеров, с симметричными и несимметричными сторонами.

Фото: угловая передача Средний запор– Г-образный элемент, предназначен для создания точки прижима на горизонтальных частях широких или на вертикальных сторонах высоких поворотно/откидных створок. Бывает различных размеров и может обеспечить 1-2 дополнительных точки прижима.

Все элементы фурнитуры соединяются между собой как конструктор, для сцепки на каждом элементе есть специальные узлы.

Устройство фурнитуры пластиковых окон. Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид , сокращённо - ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна - это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида - профиль . Проще говоря, профиль - это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

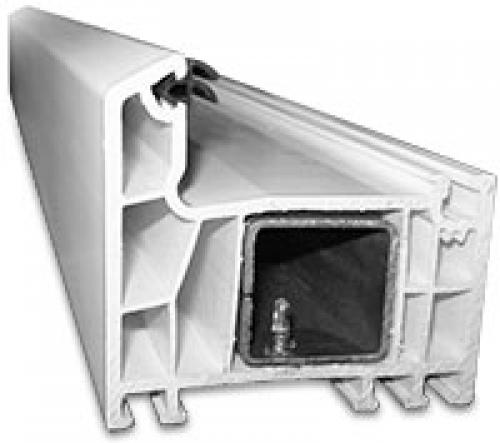

На следующем рисунке изображён оконный профиль в разрезе:

Рамный профиль

Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций - камер . Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

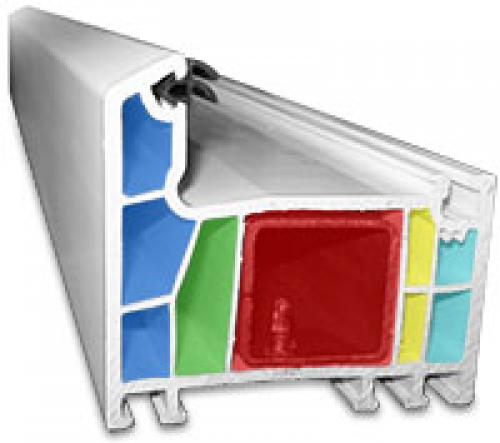

Воздушные камеры внутри профиля

Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) - сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

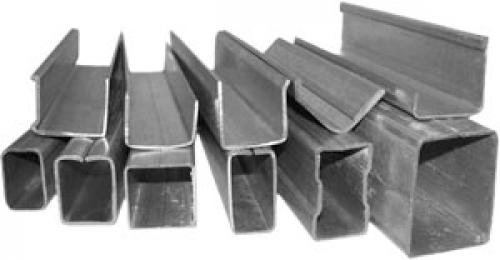

Виды армирующих вкладышей

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов - перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп - аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку - ту, на которой стоит ручка.

Конструкция окна

Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, обе половины которого оборудованы створками (открываются), но и окно, в котором имеет створку только одна половина, а вторая - « глухая » - не открывается, как в следующем примере:

Двустворчатое окно (« двушка »)

• Основой окна, как уже было сказано, является рама .
• Рама стандартного окна разделена по вертикали на 2 части с помощью имп о ста .
• Одна половина окна часто (но не обязательно) делается глухой , т.е. не открывающейся. В неё устанавливается стеклопакет . Пакет закрепляется в раме штапиками . Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
• Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка . Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
• На створке в специальном фурнитурном пазу крепится запорный механизм - фурнитура . Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы - поворотный и поворотно-откидной ). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
• На раме, створке, импосте и штапиках установлены резиновые уплотнители , обеспечивающие герметичность окна.
• На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Источник: https://cabel-electro.ru/stati/kak-ustroena-furnitura-plastikovogo-okna-ustroystvo-okna-na-rasstoyanii-vytyanutoy-ruki

Как узнать, какая фурнитура стоит на окне. Оконная фурнитура для пластиковых окон

• В этой статье мы поговорим о том, что такое оконная фурнитура для пластиковых окон, как окно может открываться с её помощью и какие типы фурнитуры используются чаще всего.
• Вы также узнаете самых известных производителей, которые продают проверенные изделия.

Поехали.

Что такое оконная фурнитура для пластиковых окон

Фурнитура — детали, помогающие в использовании окна и поддерживающие прилегание рамы к створке.
К фурнитуре для регулировки пластиковых окон относят:

• Ручки;
• Блокираторы;
• Уплотнители;
• Петли;
• Замки;
• Откидные ножницы;

И другие детали. Вместе эти механизмы составляют единую систему, которая помогает в открывании и закрывании окна.

Классификация оконной фурнитуры по способу открытия

Делится она на 4 вида: поворотная с вертикальным подвесом, горизонтальная среднеподвесная, поворотно-откидная и раздвижной тип. Рассмотрим каждый тип подробнее.

Поворотная с вертикальным подвесом

Популярный тип. Поворотная фурнитура включает в себя: петли, ручку и прижим. Открытие створки производится относительно вертикальной оси.

Среднеподвесная, подвес горизонтальный

Более экзотический вид, оконную створку в нем можно поворачивать на большие углы вокруг горизонтальной оси. Благодаря своей конструкции, позволяет окну висеть сколько угодно времени и не провисать.

Ручку можно переводить в режим проветривания — тогда окно откроется не полностью, но достаточно, чтобы обеспечить неплохое проветривание.
Считается, что среднеподвесный вид — неплохая противовзломная фурнитура за счет своей конструкции.

Поворотно-откидная

Универсальный тип. Может открываться как вертикально, так и горизонтально. Стоит дороже других видов фурнитуры, поскольку может открываться в двух направлениях.

Раздвижная

Особый вид, позволяющий окнам раздвигаться влево или вправо — чаще всего такой тип используется на балконах. Встречается реже других типов,

С классификацией фурнитуры по способу открытия разобрались, теперь рассмотрим наиболее распространенные виды.

Основные виды фурнитуры

К ней относят:

• Ограничитель поворота;
• Защелку;
• Декоративные накладки;
• Откидные ножницы;
• Детский замок;
• Блокировщик поворота;
• Многозапорный замок;
• Оконную ручку;
• Уплотнители;
• Оконные петли;
• Цапфы;
• Угловой переключатель

Ограничитель поворота

Ограничивает угол поворота створки. Хорошо помогает, если в доме маленький ребенок — даже «гребенка» обеспечит дополнительную безопасность. Большинство ограничителей делаются из пластика.

Защелка

Помогает при проветривании — с помощью защелки вы можете приделать к любому окну режим микропроветривания. Кроме того, она не даст маленьким детям открыть окно и предотвратит сильное открытие из-за порывов ветра.

Механизм оставляет окно приоткрытым, при этом обеспечивая проветриваемость за счет открытия небольшого участка пространства, через который проходит воздух.

Обычно защелку прикрепляют к створке с внешней стороны. Некоторые защелки идут с запарной планкой, к которой потом можно прикрепить зацеп.

Декоративные накладки

Используются в дизайне для придания пластиковому окну большей эстетичности. Обычно изготавливаются из пластика или мягких металлов, например, алюминия.

Представляют собой полосы, которые потом можно установить на видимую часть окна и придать ему уникальный вид. Также можно установить прямо внутрь стеклопакета, расположив между стеклами. Это возможно только на этапе сборки окна, поэтому в таком случае придётся заранее обговаривать это с производителем.

Откидные ножницы

Важная часть окон с вертикальным типом открытия, позволяющая фиксировать окно в откинутом положении. Представляют собой две планки, одна из которых крепится к верхней части рамы, а другая — к верхней части створки.

Детский замок

Предотвращает нежелательный доступ детей к открытию окна. При установке замка, ребенок сможет открыть окно только на проветривание. Обычно представляет собой ручку со встроенным замком, в таком случае она открывается ключом.

Блокировщик поворота

Или же просто «блокиратор». Предотвращает полное открытие окна и не даёт ему открыться больше заданного положения. Может использоваться как для ограничения доступа ребенка к окну, так и как противовзломный механизм — полностью открыть окно с блокировщиком домушник не сможет.
