Размеры стеклопакетов для пластиковых окон. Что означают понятия?

Размеры стеклопакетов для пластиковых окон. Что означают понятия?

Стеклопакет – это главный составной элемент оконной конструкции, состоящий из двух или большего количества листов стекла, соединенных между собой герметиком, установленных на особые дистанционные рамки, наполненных осушителем, для создания герметичной внутренней области. Межоконное пространство заполнено воздухом либо инертным газом – аргоном.

Назначение стеклопакета — создание энергоэффективной светопрозрачной оконной конструкции для обеспечения санитарно-допустимых параметров внутреннего пространства жилых и промышленных помещений: естественного освещения, вентиляции, тепловой и шумозащиты.

Размер стеклопакета определяется в ходе выполнения проекта строительного объекта , во многих случаях он выбирается на базе типовых конструкций в зависимости от вида здания: многоэтажного или одноэтажного, стенового материала и типовых проектных решений.

Листовое оконное стекло – это основной стройматериал, который входит в стеклопакет, в зависимости от выбранного проекта, оно может быть полированным/не полированным, закаленным/отожженным и армированным сеткой. Листы выпускаются прямоугольной формы с равномерной толщиной и гладкой поверхностью.

Промышленные размеры листового стекла бывают по длине: до 1.5 м; от 1.5 до 3.0 м; свыше 3.0 м. В торговой сети наиболее часто можно найти окна с такими габаритами: 1.6х1.3 м; 2.3х1.6 м; 2.5х1.6 м; 3.21х2.4 м, 3.21х2.55м.

Важно ! Для обычных стеклопакетов применяется бесцветное стекло, для остекления балконов, можно устанавливать цветное.

Минимальные и максимальные габариты

Стеклопакеты относятся к опасным изделиям, поскольку не являются прочными , могут легко повреждаться механическим путем или от вибрации и травмировать рядом находящихся людей.

Поэтому их предельные размеры ограничены строительными нормами, так максимальная площадь остекления не должна превышать 6 м², при этом открывающие створки должны иметь площадь не выше 2.5 м².

Максимальное число листов в пакете ГОСТом не нормируется , однако поскольку этот показатель определяет итоговый вес конструкции, нужно к нему относится осторожно, поскольку максимальный вес створки по ГОСТ — 75 кг.

Стекла с толщиной менее 4 мм из-за высокой хрупкости в стеклопакетах для ПВХ-окон жилых зданий не используются. Толщины стекла определяет основные параметры ПВХ-окна: звукоизоляцию, переносимый температурный диапазон и тепловое сопротивление утечкам тепла.

Характеристики стекол в зависимости от толщины листа из расчета на 1 м²площади :

• 4 мм, вес -10 кг, звукозащита — 30 дБ;
• 5 мм, 12,5 кг, 31 дБ;
• 6 мм, 15 кг, 32 дБ;
• 8 мм, 20 кг, 32 дБ.

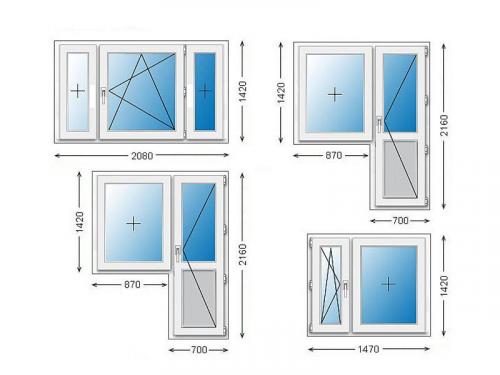

Размеры готовых пластиковых окон. Размеры пластиковых окон по ГОСТу

Прочное остекление выдерживает натиск ветров, создает достаточную освещенность, защищает от шума и удерживает тепло. Это результат грамотной работы проектировщиков, изготовителей, монтажников. Чтобы не пришлось менять и переделывать, берут размеры пластиковых окон по ГОСТу.

Что это такое

Жестких единых норм для остекления нет, но есть стандарты. В России приняты для материалов, используемых в:

• ГОСТ 30674-99 содержит технические требования к конструкциям из профилей ПВХ;
• 24866-99 устанавливает нормы для стеклопакетов;
• ГОСТ 30971-2012, ГОСТ Р 52749-2007 прописывают требования к качеству швов между оконной конструкцией и стеной.

Изделия из ПВХразных габаритов, конфигураций, с одной или несколькими камерами в стеклопакетах, разнообразной.

Параметры зависят от разновидности:

• полностью глухое;
• откидное;
• с одной или несколькими створками;
• с балконной дверью.

Нормативные документы определяют оптимальные площади остекления, позволяющие при комфортном уровне освещения создать максимальную шумо- и теплоизоляцию.

Для чего нужны стандарты

ГОСТ — стандарт, принятый государством и устанавливающий четкие требования к характеристикам продукции, услуг, выполняемых работ. Критерии качества устанавливаются, исходя из имеющихся научных достижений, опыта, методик, международных норм.

Нужны они для стандартизации продукции, чтобы все предприятия выпускали изделия одинаково высокого качества, безопасные и износостойкие.

Стандартизация упрощает работу проектировщиков многоэтажных жилых зданий, другой типовой застройки, освобождая их от дополнительных вычислений. Типовые конструкции проще заменить в случае необходимости.

Жилые сооружения снаружи выглядят гармонично при площади остекления, составляющей примерно половину от общей площади фасада.

Требования

ГОСТ 23166-99 содержит рекомендуемые характеристики пластиковых оконных блоков. При составлении архитектурных проектов специалисты применяют эти критерии:

• наибольшая площадь 6 м²;
• наибольшая площадь створки 2,5 м²;
• масса открывающейся створки – до 75 кг;
• расхождение длин диагоналей до 2 мм, если диагональ 1400 м и больше – 3;
• предельно допустимая высота окон в мм — 2750.

Максимально допустимая ширина в мм — 2670. При наибольшей высоте предельный показатель составляет 1770.

Монтажная глубина. Для изделий из металлопластика составляет 5,8-1,20 см, зависит от параметров профиля. Производители усовершенствуют технологии, увеличивая толщину пластикового окна, поскольку это повышает звуко- и теплоизоляцию остекления.

Производители металлопластиковых изделий иногда пренебрегают рекомендациями из нормативных документов о максимальных параметрах, превышают их. При заказе остекления следует ориентироваться на цифры из документов по стандартизации.

Если сделать это технически невозможно, специалист под свою ответственность может принять решение о превышении допустимых норм.

Требования распространяются на изделия из профилей ПВХ, изготавливаемые, реализуемые и устанавливаемые в Российской Федерации.

ГОСТ 30674-99 действует для изделий, окрашенных, ламинированных и выполненных способом коэктрузии профильных конструкций. Согласно ему, параметры таковы;

• наибольшая площадь створок — 2,2 кв.м;
• наибольшая масса двигающихся элементов небелого цвета — 60 кг;
• расхождение длин диагоналей (в мм) до 1400 не может превышать 2, а при диагонали свыше 1400 — 3.

Наибольшая ширина канавки, появляющейся при соединении металлопластиковых профилей сваркой, по стандартам не превышает 5 мм, ее глубина — 1 мм.

Оконные блоки с габаритами, превышающими нормативные, подлежат экспертизе для проверки их качества и безопасности.

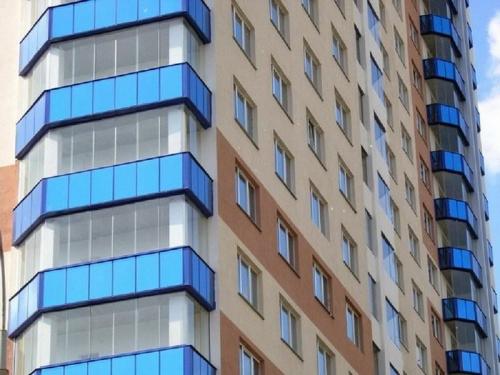

Рекомендованные для многоквартирных домов

Массовое возведение типовых многоэтажек началось еще в СССР в 30 годы. Строят их и сейчас. Нормативы неоднократно переоценивались, изменялись и дополнялись.

Габариты металлопластиковых оконных блоков зависят от того, для какого вида сооружения они предназначены. Размер окна в панельном доме отличается от остекления «сталинки» или «чешки».

Для «хрущевок»

«Хрущевки» массово строились в СССР после войны. Они отличались архитектурным минимализмом.

Габариты оконных блоков из ПВХ профиля в «хрущевках» в мм

Отклонения от стандартов практически не встречаются либо минимальны.

Для «сталинок»

«Сталинки» появились в промежуток с 30 по 60 годы. Для них характерны толстые стены, высокие просторные комнаты.

Величина в мм

Отклонения допускаются до 1 см.

Стандартные размеры пластиковых окон для частного дома. Размеры окон в частном доме

Жители многоэтажек часто сталкиваются с плохой освещённостью своих квартир. Увеличение оконных проёмов в таком случае невозможно. Приходится смириться с неудобством.

В частном строительстве такой проблемы нет. Даже стандартные размеры окон в частном доме позволят добиться нужного уровня освещенности, если правильно выбрать способ остекления.

Как определить размер оконного проёма

От размера окна зависит количество света, поступающего в жилище. Естественно, необходимый уровень освещённости во вспомогательных и жилых комнатах разное.

Нет смысла устанавливать широкое остекление в кладовой. А в спальнях и гостиных лучше поставить двух- или трёхстворчатые окна.

Правильно освещённая комната

Площадь оконного блока обычно подбирают пропорционально размерам комнаты. За исключением случаев, когдадолжна отражать особую авторскую задумку.

Стандарты, указанные в, используют при проектировании типовых зданий. К частному строительству такие требования не выдвигают. Человек вправе самостоятельно решать, каким типом остекления пользоваться.

Стандартные размеры пластиковых окон по ГОСТу

ГОСТ 23166-99 ирегламентируют порядок проектирования оконных проёмов и блоков остекления. Совокупность ГОСТов даёт полноценные знания для правильного и безопасного монтажа окон.

Готовое решение, не требующее замеров

Приведённая ниже таблица показывает соотношение размеров монтажного проёма и окна, которое в него устанавливается.

По правилам оно должно быть меньше проёма на 3 сантиметра.

Такая точность необходима для идеального пенного шва, который избавит жилище от сквозняков и посторонних шумов с улицы.

Для центрально-европейской части России характерны следующие значения:

Размеры двустворчатых окон:

В близлежащих регионах используют поправочный коэффициент:

• для северных частей – 1,2;
• для южных — 0.75.

Проводить расчёты по ГОСТу допустимо для проектного бюро. В остальных случаях можно воспользоваться усреднёнными значениями.

Стандартные размеры трёхстворчатых пластиковых окон для частного дома имеют характерные особенности. Они довольно широкие.

Перекладина над проёмом должна обладать достаточной прочностью. Иначе нагрузки могут сдавить оконную раму, и окно треснет.

Панорамное освещение менее сложное в расчётах. А к его размерам требований не выдвигается. Необходимо только качественно исполнить техническую часть, а именно произвести выбор толщины стекла и правильно смонтировать его.

Как рассчитать размер окон

Ознакомившись с теоретической частью, можно приступать к практике.

При проектировании технической документации истоит придерживаться следующих рекомендаций:

1. Оконный блок лучше размещать на некотором расстоянии от стены.
2. Для комнат шириной до 3 метров больше подходит окно шириной не более одного метра, расположенное в центре помещения.
3. Над проёмом необходимо оставить перемычку. Остекление не должно заходить за потолочную часть (исключение – панорамные окна).

Если дом уже построен, но хочется заменить окно, следует заранее всё продумать и рассчитать. Некоторые проёмы можно закрыть, другие – перенести. Так можно исправить большинство ошибок прошлого века и создать атмосферу в доме.

Двустворчатое окно без стойки хорошо смотрится в частном доме

Оконные проёмы нужно измерять с внутренней и внешней стороны. Затем данные суммируют и выводят среднее число, по которому выбирают оконный блок.

Ставить ПВХ-профиль «сантиметр в сантиметр» нельзя. Необходимо оставить технический зазор в 2-4 см. После монтажа он задувается пеной и становится компенсатором для температурных расширений.

С уличной стороны необходимо оставить место под установку отливов. Иначе после первых дождей внутри помещения появится влага.

Читайте на нашем сайте:.

Для отдельных комнат

Нежилые помещения можно остеклять по желанию. Особых требований к ним не предъявляют.

Приможно поэкспериментировать и установить панорамные окна над зоной готовки. А если правильно смонтировать столешницу, то и вовсе увеличится размер полезной площади.
