Ремонт фурнитуры Roto пластиковых окон своими руками. Немецкое качество и надежность фурнитуры Roto для пластиковых окон

Ремонт фурнитуры Roto пластиковых окон своими руками. Немецкое качество и надежность фурнитуры Roto для пластиковых окон

Качество и надёжность используемойопределяет комфорт и безопасность при эксплуатации оконной конструкции.

Петлевые сопряжения, элементы защиты и блокирующие механизмы обеспечивают нормальное открывание окна в любом направлении, а также снижают риск несанкционированного проникновения в помещение.

Одним из самых популярных брендов, поставляющих фурнитуру для ПВХ-окон на отечественный рынок, является производственная компания Roto.

Что это такое?

Фурнитура для окон от немецкой компании Roto прошла все необходимые тесты на территории нашей страны и имеет российские сертификаты. Изделия полностью адаптированы под большинство производителей оконных конструкций, работающих в РФ. Производитель предлагает широкий выбор изделий, в зависимости от типа и конструктивного исполнения оконных блоков :

• Roto NT. Универсальные изделия для классических ПВХ и деревянных окон с поворотным или поворотно-откидным механизмом.
• Roto NX. Усовершенствованная фурнитура с наличием инновационных разработок. Может быть интегрирована в систему управления «умный дом».
• Roto OK. Облегчённые петлевые и запирающие элементы, поставляемые по недорогой цене. Относятся к продукции эконом-класса, выдерживают вес створки до 80 кг.
• Roto AL. Усиленные элементы, устанавливаемые для тяжёлых створок, оказывающих нагрузку на раму до 130 кг.
• Roto Duo. Фурнитура премиум класса с функцией автоматического закрывания окна. Отличается разнообразием форм ручек, их дизайном, изготавливается из разных материалов.
• Roto Inline. Усиленные петлевые подвесы и запирающие элементы. Выполняются в скрытом варианте, отличаются повышенными эстетическими свойствами, выдерживают вес оконных конструкций до 200 кг.
• Roto Patio. Фурнитура для панорамных окон с возможностью многоступенчатого щелевого проветривания. Выполняется в откидном варианте.
• Roto Fentro. Изделия, предназначенные для установки на ставни, защищающие светопрозрачную конструкцию от попадания дневного света и несанкционированного проникновения в помещение.

Ремонт пластиковых окон самостоятельно основные дефекты. Распространенные поломки и способы их устранения

---

Пластиковые окна и двери пришли на замену деревянным оконным блокам и прочно обосновались на рынке. Такая популярность обусловлена относительной легкостью при эксплуатации, простотой ухода за ними, а также качественной защитой от негативного воздействия внешней среды. Однако если с деревянными окнами было всё более или менее понятно, как их ремонтировать, то устранение поломок в моделях ПВХ требуют более тщательного подхода.

• Пропускание воздуха между рамой и створкой . Из-за недостаточной герметичности при закрывании окна начинается сквозняк. Происходить это может вследствие неправильной эксплуатации и ненадлежащего ухода. При отсутствии смазки элементов, которые находятся в постоянном взаимодействии и трутся друг о друга, происходит деформация створчатой дверцы. Также причиной сквозняка может быть то, что окно было длительное время открыто, при этом его собственный достаточно тяжелый вес оказывал воздействие на створку и искажал её положение.

При помощи регулировки можно устранить эту незначительную проблему. На петлях оконной створки сверху и снизу находятся регулируемые болтики. Их положение можно менять, тем самым оказывая воздействие на плотность прилегания между рамой и створкой. Такой способ помогает устранить последствие, но не причину поломки. Для более тщательного ремонта потребуется снимать оконную створку и разбирать её по частям. Эту работу лучше доверить профессионалам.

Проверьте уплотнитель, с течением времени он может высохнуть или повредиться. В таком случае можно смазать его силиконом или просто заменить на новый.

Поэтапный процесс правильной регулировки пластиковых окон. Рассмотрение проблемы со всех сторон и поиск путей её решения.

• Разбитое стекло . В конструкциях пластиковых окон и дверей используется стеклопакет. Он состоит из нескольких стекол, плотно закрепленных в раму. Вся система герметична и не допускает того, чтобы воздух попадал в пространство между стеклами, потому что там находится сухой воздух. Благодаря ему окна не запотевают и на них не появляется конденсат.

Из-за сложной системы такую поломку нельзя устранить самостоятельно при помощи замены одного битого стекла. Придется менять весь стеклопакет полностью и устанавливать его вместо старого. Однако при этом не придется менять всю отделку и демонтировать оконную раму полностью.

• Выпадение оконной створки из петли . При возникновении этой проблемы, окно открывается сразу в двух направлениях: поворотном и откидном. В данном случае петля сверху не держит створку окна, и вся конструкция находится как бы в подвешенном состоянии. Происходит такая неисправность из-за неправильной эксплуатации оконного запирающего механизма. Ручку всегда необходимо поворачивать лишь в закрытом положении створки окна. Внутренняя фурнитура устроена таким образом, что при несоблюдении этого простого правила, происходит выпадение оконной створки.

Решение данной проблемы не требует дополнительных затрат. Для этого необходимо поставить ручку вертикально, найти блокиратор (находится в районе ручки, замыкающий механизм) и зафиксировать его в прижатом положении. Далее возвращаем верхний угол окна в нужное положение, какое должно было быть изначально, и прикладываем к раме оконного блока. Теперь обращаем внимание на фиксируемый блокиратор и, удерживая его, поворачиваем ручку по горизонтали. Если причина была в ручке, то проблема устранится.

В том случае, когда вышеуказанный метод устранения поломки не работает, следует обратиться к профессионалам, поскольку, вероятно, потребуется замена деталей конструкции и регулирование внутренней фурнитуры. Если оставить данную проблему без внимания, это может привести к более серьезным поломкам в будущем.

• Проблема с ручкой . Детали фурнитуры должны периодически смазываться и чиститься, поскольку в процессе эксплуатации на них может скапливаться пыль или появляться износ элементов, которые трутся друг о друга. Особенно от неправильного ухода могут пострадать ручки. Они либо перестают поворачиваться или делают это с большим усилием, либо постоянно прокручиваются и не могут зафиксироваться, а также из-за поломки не позволяют закрыть окно до конца.

Для начала можно очистить все механизмы и петли от пыли и грязи, просмотреть, не забилось ли чего внутрь, смазать детали силиконом. Далее следует провести полный осмотр фурнитуры на предмет деформации и искажений. Если они были выявлены, то рекомендуется заменить повредившиеся детали, не дожидаясь более крупной поломки.

Проверьте, правильно ли установлены петли и другие детали оконного блока. Обратите внимание на блокиратор, чаще всего поломка заключается именно в нем. Постарайтесь прижать его к створке, а затем прокрутить ручку в горизонтальное направление. При этом должна произойти фиксация ручки и её урегулирование.

Ремонт пластиковых окон своими руками. Регулировка пластиковых окон своими руками

Если вдруг перекосилась створка окна: просела вниз или располагается неровно в горизонтальной плоскости, отрегулировать ее положение не составит большого труда. Необходимо иметь шестигранный ключ на «4».

Регулировка положения створки «вверх – вниз»

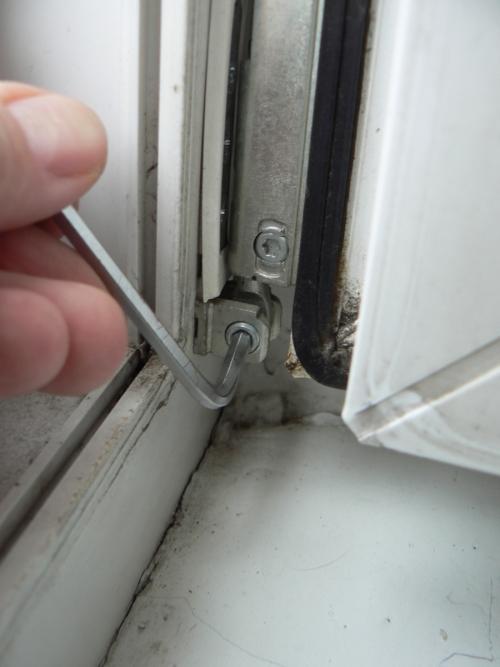

Положение створки в вертикальной плоскости регулируется нижней петлей. Чтобы поднять или опустить створку, открываем окно, снимаем декоративную накладку с нижней петли. Затем вставляем шестигранный ключ в регулировочный паз, который находится сверху. Поворачиваем по часовой стрелке – створка поднимается, против часовой стрелки – створка опускается.

Регулировка положения створки «вправо – влево»

Положение «вправо – влево» нижней части створки регулируется с помощью нижней петли. Точно также снимаем декоративную накладку, вставляем ключ в регулировочный паз, который находится снизу. Поворачиваем по часовой стрелке – створка двигается влево, против часовой – створка двигается вправо.

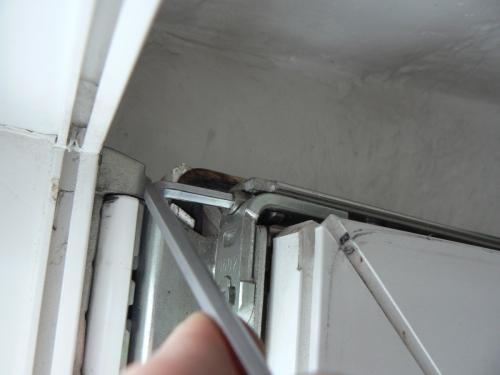

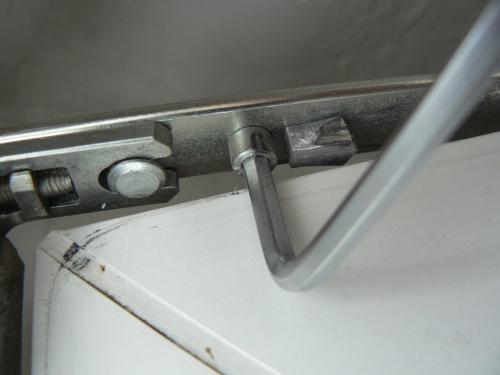

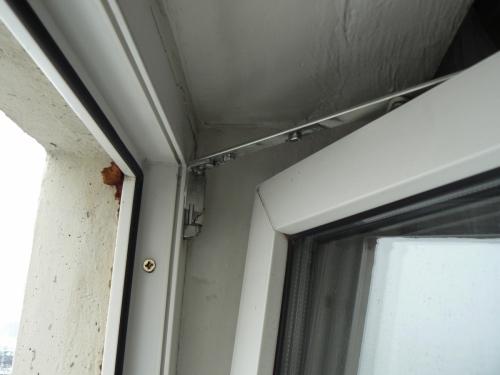

Положение «вправо – влево» верхней части створки регулируется элементом, который располагается на самой створке вверху. Чтобы иметь доступ к нему, открываем створку настежь, сверху, на ближайшей к петлям стороне видим гнездо, в котором находится элемент. Используя шестигранный ключ, поворачиваем его – створка смещается влево или вправо.

Важно! Регулировать положение створок можно только в открытом состоянии.

Регулировка створки на прижим к раме

Чаще всего в пластиковых окнах нет форточек, поэтому единственная возможность освежить воздух в помещении зимой – это поставить створку в режим «проветривание». Для слишком сильных морозов образуемая щель может быть слишком велика – через нее выдует все тепло. Возникает необходимость ее уменьшить, хотя бы временно. Или же возникает другая проблема: из-под уплотнителя стало сильно дуть. В таком случае могут понадобиться регулировка и ремонт пластиковых окон.

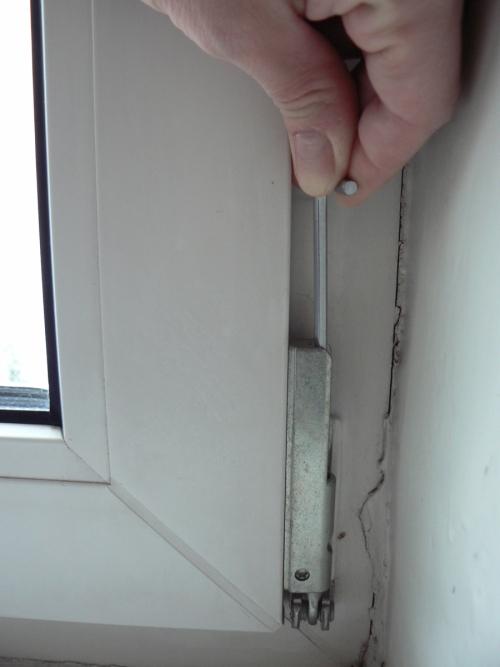

Прижим верхней части створки к раме регулируется механизмом на верхней створке. Чтобы иметь доступ к нему, открываем створку сразу в два положения одновременно: «открыто» и «проветривание». Если будет срабатывать блокиратор, не позволяющий открыть два положения сразу, вдавите его язычок, находящийся на механизме ручки. Когда створка будет открыта, сверху видим ножницы, поддерживающие створку. Сверху или снизу них есть регулировочный элемент, проворачиваем его с помощью шестигранника. Створка будет подтягиваться ближе к раме. Затем возвращаем створку в исходное положение.

Поддувание из-под уплотнителя можно устранить прижимом створки к раме. Если же это не помогло, потребуется ремонт пластиковых окон (ПВХ). Регулировать прижим створки можно с помощью запорного механизма цапф и ответных планок , которые служат для открывания и закрывания окна. Когда ручка поворачивается, цапфы цепляются на ответные планки. Регулировке подлежат либо те, либо другие в зависимости от фурнитуры.

Цапфы находятся на створке и представляют собой круглые или овальные элементы. Если в них есть шестигранный паз, значит, управляются они ключом, а если нет – необходимо воспользоваться пассатижами. Прокручиваем цапфы так, чтобы они стали ближе к уплотнителю. Эту процедуру повторяем для всех цапф, которые находятся по периметру створки. Следим, чтобы прижим был равномерным.

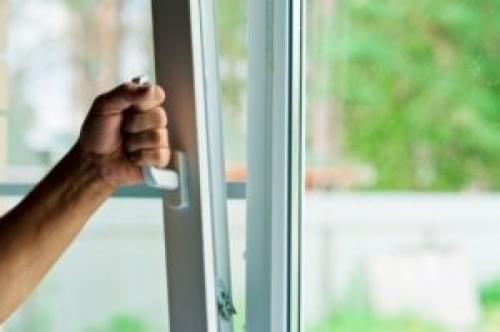

Сломался механизм ручки пластикового окна. Причины и виды поломок механизма

Среди наиболее частых проблем, встречающихся при активном использовании пластикового окна , можно отметить:

• расшатывание ручки;
• неплотное закрытие створки;
• «застревание» створки в двух положениях одновременно или неподвижно в одном.

Важно помнить, что продолжительность срока эксплуатации стеклопакета, ручки пластикового окна, оконной створки и затворного механизма напрямую зависит от их качества. Следовательно, при выборе фирмы (а также профиля и затворного механизма, ручки) не стоит во главу угла ставить цену. Воспользуйтесь принципом англичан: «Я слишком беден, чтобы покупать дешевое». Качественная фурнитура гарантирует, что клиент не потратит лишние средства на ремонт, в том числе — ремонт ручки.

Второй важный момент при эксплуатации стеклопакета и ручки — это умелый уход, который требуется для пластикового окна. Чистота стекла и внешний вид рамы — треть дела. Главное, чтобы рабочий механизм ручки и всей конструкции не накапливал на себе слишком много пыли и грязи. Кроме устранения загрязнений следует позаботиться о своевременной смазке движимых частей механизма оконной створки. В квартирах и домах, где собирается конденсат, нужно не забывать протирать накопившуюся влагу сухой тряпкой. Делайте это и снаружи, и внутри рамы. Такие простые действия помогут избежать появления грибка в основании конструкции и на откосах, а зимой уберегут ото льда внутренние части створки. Еще лучше, если удастся отрегулировать уровень влажности в помещении.

Основная причина, по которой ручки пластикового окна выходят из строя, — это человеческий фактор. Например:

• неправильная установка ручки и стеклопакета в целом (поэтому тщательный выбор фирмы и личное присутствие хозяина при монтаже необходимы);
• установка в помещении с посредственными техническими характеристиками (стены или фундамент проседают);
• ручки и створки используются небрежно (затворный механизм любой фирмы сломается, если постоянно рывками открывать и закрывать окно).

В большинстве случаев вызов специалиста по ремонту не нужен, с устранением недочетов правятся сами хозяева. Но как сделать это правильно?

Источник: https://alyuminievye-okna.aystroika.info/stati/remont-okonnoy-furnitury-svoimi-rukami-regulirovka-prizhima-plastikovogo-okna-pri-podduvanii

Фурнитура пластиковых окон. Назначение оконной фурнитуры Сегодня оконная фурнитура для пластиковых окон и дверей или конструкций из алюминиевых и деревянных профилей представляет собой совокупность систем, которые выполняют важные функции. Комплекс механизмов дает возможность в разных направлениях открывать створки, затрудняет взлом, предотвращает несчастные случаи, создает защиту от протечек и продувания, обеспечивает вентиляцию. За каждую функцию отвечают определенные устройства, которыми оснащены дверные или оконные блоки.

открывание

в зависимости от вида системы выполнение этой функции возложено на петли, ножницы и ходовые каретки с роликами. благодаря этим механизмам активные створки перемещаются по удобной для владельца окон траектории. современная фурнитура позволяет совместить в одной системе несколько способов открывания. например, створка окна может распахиваться в горизонтальной плоскости и откидываться в вертикальной.

безопасность

запорные механизмы затрудняют процедуру взлома и задерживают на некоторое время злоумышленников. по желанию заказчика конструкции можно доукомплектовать устройствами, созданными для предотвращения случайного выпадения из окон детей и животных. также предусмотрен вариант защиты открытых створок от ветровых нагрузок и сквозняка, что снижает риск повреждения стеклопакетов и профилей.

герметичность

благодаря наличию нескольких уплотнительных контуров и равномерному прижиму створок по всему периметру светового проема окна надежно защищены от протекания, продувания и попадания уличной пыли. системы закрывания устроены таким образом, что в течение календарного года владельцам таких конструкций не требуется предпринимать дополнительных мер для герметизации окон. достаточно иметь правильно отрегулированную фурнитуру и держать ручку в положении «закрыто».

вентиляция

производители фурнитуры разработали различные компактные устройства, позволяющие проветривать помещения круглый год. эти компактные механизмы интегрируются в основные системы и дают возможность регулировать по своему усмотрению ширину щели между рамой и створкой. наличие такой функции помогает в осенне-зимний период полноценно проветривать внутренние помещения без ощутимых теплопотерь.

Устройство фурнитуры пластиковых окон. Конструкция профилей пластиковых окон

Профиль из поливинилхлорида (ПВХ) выступает основой конструкции окна, которое и называют пластиковым, хотя площадь стеклопакета больше. Поэтому опишем конструктивный элемент первым.

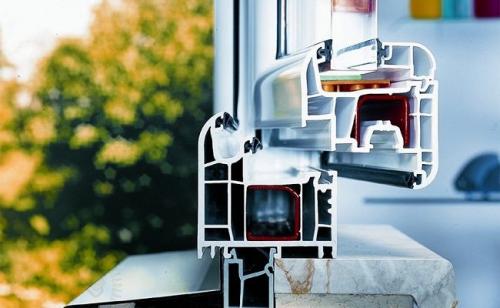

Представленная на рисунке конструкция пластиковых окон в разрезе полезна тем, что показывает внутреннее устройство не только ПВХ-профиля. Так же видны роль и место подставочного профиля, правильно установленных отлива и подоконника. Если не считать цвета и декоративной ламинации, то внешне профили ПВХ всех производителей и линеек различаются мало. Иной картина оказывается, если посмотреть на конструкционный материал в разрезе. Начнем с того, что в линейку продукции входят четыре подвида профилей для формирования:

• Рамы (коробки)
• Импоста
• Створки (рамы створки)
• Штапика

В любом случае основным материалом выступает ПВХ, из которого изготовлены внешние и внутренние стенки профиля. Внутренние стенки разделяют пространство рамы на камеры и чем камер больше, тем больше сопротивление теплопередаче. То есть 7-микамерный вариант лучше защищает от потерь тепла, чем 5-тикамерный. Названные показатели – 5-7 камер – это оптимальный выбор для средней полосы России, включая Петербург. Производители предлагают линейки профиля с внутренними и внешними стенками следующей толщины:

• Класс А – 2,8 и 2,5 мм
• Класс В – 2,5 и 2 мм
• Класс С (или object, объектный, энджин, тендер) – не нормируется

Для жилых помещений рекомендуется использовать только класс А. Изделия класса В имеют меньшую цену и рекомендованы к применению в подъездах, нежилых помещениях. Немалое число специалистов не рекомендует использовать изделия класса С где бы то ни было. Тем не менее, объектный тип находит применение во временных строениях, второстепенных производственных помещениях.

Поливинилхлорид достаточно прочный материал, для условий эксплуатации важны и другие свойства:

• не боится солнечного света, морозов, влаги
• не разрушается от химических воздействий (моющие средства)
• экологически чист, не испускает в воздух не только вредных, но и вообще каких-либо веществ даже при сильном нагревании
• не поддерживает горения

Однако даже прочность ПВХ классов А и В не столь велика, чтобы долгое время выдерживать вес таких тяжелых элементов, как стеклопакеты. Поэтому профиль армируют металлом. Важную роль играет форма армирующего металла – без дополнительных пояснений понятно, что П-образный вариант предпочтительнее Г-образного, поскольку обладает большей нагрузочной способностью.

Еще один существенный показатель пластикового профиля – ширина, определяющая возможность установки широких стеклопакетов. Для средней полосы России, Петербурга считается достаточной ширина 70-80 мм, но при желании надежно утеплиться выбирайте северный вариант – 120 мм.

Сломался механизм пластикового окна. Возможные неисправности и их устранение

Не все проблемы с окном должен исправлять специалист. Некоторые работы вполне по силам выполнить самому. Мы собрали список распространенных неполадок и инструкции, как своими руками отремонтировать пластиковое окно.

Неприятный приток холодного воздуха появляется по причине слабого прижима уплотнителя. Для началанадо осмотреть. Если створка прижимается неплотно, можно провести регулировку. Если же шнур пришел в негодность, то есть утратил эластичность и деформировался, его заменяют.

Регулировка эксцентриков

Для прижима рамы к створке используются цапфы или эксцентрики. Это небольшие выступы, которые заводятся в металлические пластинки на раме. Изменение их положения меняет степень давления створки. Различают два вида деталей: круглые цапфы и овальные эксцентрики. Первые регулируются отверткой, вторые — плоскогубцами. Но принцип регулировки одинаков. Порядок действий такой.

1. Находим все выступы. Они располагаются на наружной и на внутренней стороне створки снизу и сверху.

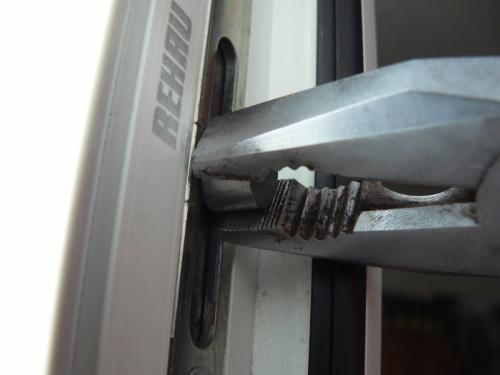

2. Меняем положение каждого запорного выступа. Овальные эксцентрики обхватываем плоскогубцами и поворачиваем параллельно подоконнику, круглые цапфы проворачиваем ключом или отверткой до смещения влево.
3. Ставим все запорные элементы в одинаковое положение. Это важно, иначе рама перекосится.

Замена уплотнительного шнура

Потерявший эластичность или деформированный уплотнитель не защищает комнату от потока холодного воздуха. Его заменяют новым. Важно не ошибиться при покупке нового шнура. У разных производителей форма профиля значительно отличается. При установке элемента другой формы герметичность не восстановится. Еще один важный нюанс: деталь на замену должна быть цельной. Составные шнуры не обеспечивают герметичность. Разберем последовательность действий.

1. Снимаем отслуживший уплотнитель. Для этого вытягиваем его из паза. Он легко из него выходит. Если не получается, поддеваем шнурок острым тонким инструментом, затем вытягиваем.
2. Очищаем освободившийся паз от загрязнений и пыли.
3. Укладываем новый шнур. Начинаем с угла. Вставляем профиль в паз, с усилием нажимаем на него пальцами. Постепенно заполняем весь периметр. В углах стараемся выложить уплотнитель ровно, без складочек и морщин. Слишком растягивать нельзя.
4. Закрепляем уплотнитель в углу. После того как весь профиль уложен, острым ножом или ножницами отрезаем остаток. Заправляем его в паз и аккуратно промазываем резиновым клеем. Стык должен быть герметичным.

Чрезмерное усилие при поворачивании ручки приводит к ее отламыванию. Вариантов ремонта здесь нет, ее нужно заменить новой. Предлагаем пошаговое описание процесса.

1. На основании рукоятки находим закрывающую пластину. Аккуратно поворачиваем ее так, чтобы открылись крепежи.
2. Крестообразной отверткой выкручиваем оба крепления.
3. Беремся за ручку, двигаем ее на себя, вынимаем с посадочного места.
4. В освободившийся паз ставим новую рукоятку, фиксируем винтами.
5. Поворачиваем декоративную пластинку.

Если рукоятка не отломилась, а разболталась, ее нужно подтянуть. Для этого поворачивают накладную планку, освобождают крепежные винты. Подтягивают их так, чтобы деталь не шаталась. Закрывают крепления пластиной.

Если рукоятку заклинило, когда она находится в положении «закрыто» либо «открыто», это указывает на самопроизвольное срабатывание блокиратора. Элемент устанавливается в механизм для предотвращения поломок, но иногда он срабатывает неправильно. Чтобы провести разблокировку, действуют следующим образом.

Как провести разблокировку

1. На торцевой стороне ручки находим металлический язычок-блокиратор.
2. Проверяем его положение. Если повернут под углом к открывающемуся окну, значит, он заблокирован.
3. Переворачиваем язычок, ставим его вертикально.

Ручка разблокирована, ее можно поворачивать. В некоторых случаях блокиратор ломается или начинает проскальзывать. Это тоже подлежит ремонту. Нужно не полностью открыть створку, так, чтобы был доступен ответный механизм. Его надо открутить, затем положить на посадочное место тонкую пластиковую подкладку. Поставить узел на посадочное место и зафиксировать крепежами.

Заклинить конструкцию может в момент, когда она зафиксирована в режиме проветривания. Это указывает на неполадки в запорном элементе, который называют «ножницы». Ремонтируют узел так.

Как отремонтировать заклиненную ручку на пластиковом окне в режиме проветривания

1. С петель аккуратно снимаем подвижную рамку-створку.

Ремонт поворотно-откидного механизма окна. Решение других проблем

Одна из мало распространенных, но случающихся проблем – потребность в замене стеклопакета. Здесь необходимо четко понимать, что вам предстоит сделать, и, соответственно, отдавать себе отчет, к чему приведут ошибки. Если не уверены – обратитесь к знатокам вопроса.

Смена стеклопакета требует навыков

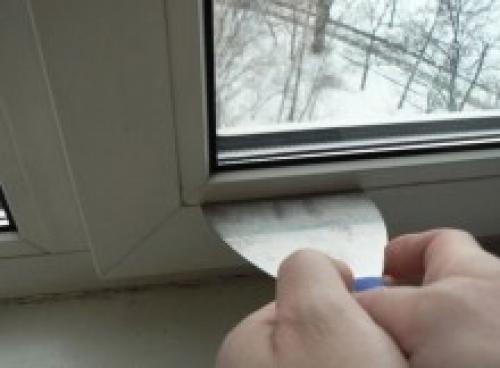

Итак, берем обычный металлический шпатель и резиновую киянку. Убираем все штапики (вставляем в щель между стеклопакетом и рамой шпатель, слегка ударяем, повторяем процедуру). Освободив таким образов стекло, вытаскиваем его. Делать это нужно только вдвоем, поскольку оно куда тяжелее, чем кажется. Далее – измеряем размеры стекла, заказываем, встречаем с курьером. Следующим этапом устанавливаем рихтовочные пластины (важно помнить, что если створка окна откидная, делаем отступы по углам 10 см.) Фиксируем новое стекло на его законное место, смотрим, чтобы оно находилось в геометрически правильном (ровном) положении и закрепляем штапиками. Если четко следовать всем инструкциям, все должно пройти без сучка и задоринки.

И последнее – нередкое – явление: створка открывается одновременно в двух направлениях: сразу в поворотном и в откидном режиме. С этим сталкивались практически все. Необходимо сделать так, чтобы верхняя створка была плотно прижата. Для этого ставим ее вертикально (естественно, оставляя открытой). Ручка в этот момент должна находиться в положении «открыто», то есть в горизонтальном положении.

Створка открывается одновременно в двух направлениях

Закрываем окно и осторожно поворачиваем ручку вниз. Аккуратно и медленно «пробуем» ручку: поворачиваем вверх и вниз. Если все в порядке – значит, все заработало в прежнем режиме и проблема решена.

Итак, ПВХ-окна – это уже привычный для многих уровень комфорта, но производители пластиковых окон зачастую не говорят пользователям о возможностях самостоятельного ремонта и регулировки. Причина этому вполне понятная: через 2-3 года, а то и меньше, пользователь придет выбирать и устанавливать новое ПВХ-окно. Но по сути своей, ремонт окон пвх своими руками – миссия интуитивно-понятная и вполне простая, главное – не переусердствовать, не перетянуть и убедиться, что ремонт проводится именно там, где он нужен, то есть идти от проблемы.

В случае, если вы не уверены в своих силах, просто обратитесь в фирму, где устанавливали окна, возможно, специалисты помогут вам по сходной цене и со знанием дела, а может быть, и по гарантии (если ее срок не вышел).
