Как правильно установить стеклопакет в пластиковое окно. Эта. Замеры

Как правильно установить стеклопакет в пластиковое окно. Эта. Замеры

В большинстве квартир встречаются проемы без четверти.

Обратите внимание! Четверть – это внутренняя рамка 6-сантиметровой ширины (или в ¼ кирпича, отсюда и название), предотвращающая выпадение окна и укрепляющая конструкцию в целом.

Если четверти нет, то рама будет установлена на анкеры, а пена закроется специальными нащельниками. Определить наличие четверти достаточно просто: если внутренняя и наружная ширина рамы разная, значит, четверть все же есть.

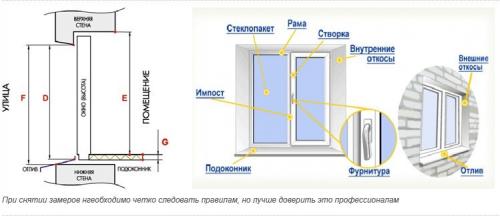

Как правильно замерить окна

1. Вначале определяется ширина проема (дистанция между откосами). Штукатурку рекомендуется удалить, чтобы результат был более точным.
2. Далее измеряется высота (дистанция между откосом сверху и подоконником).

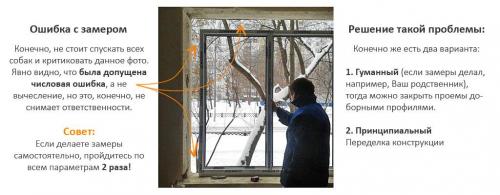

Обратите внимание! Замеры нужно повторить несколько раз и взять наименьший результат.

Для определения ширины окна от ширины проема отнимаются два монтажных зазора. Для определения высоты от высоты проема отнимаются те же два зазора плюс высота профиля для подставки.

Точные замеры проема гарантируют идеальное сочетание эстетического восприятия и удобства эксплуатации пластикового окна

Проверяется симметричность и прямолинейность проема, для чего используются монтажный уровень и отвес. Все дефекты и неровности обязательно указываются в чертеже.

Чтобы определить ширину водоотлива, к уже наличествующему отливу следует добавить 5 см для загиба. Также при этом учитывается ширина утеплителя и облицовки (при условии последующей отделки фасада).

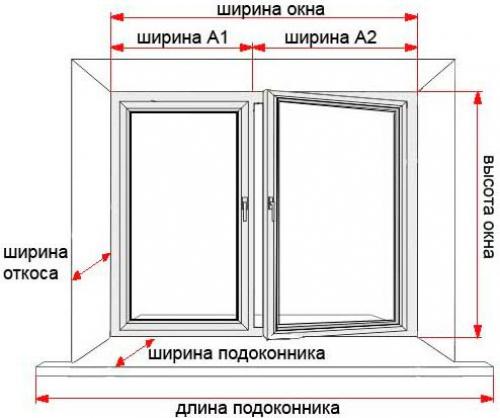

Замеры окна

Размеры подоконника определяются следующим образом: к ширине проема додается размер вылета, от полученной цифры отнимается ширина рамы. Касаемо вылета, то он должен на треть перекрывать отопительный радиатор.

Обратите внимание! Откосы замеряются уже по окончании установки.

Установка стеклопакета в раму. Все нюансы установки стеклопакета в пластиковое окно

вотвечает за важные функции — герметичность, тепло- и звукоизоляцию, а также светопропускную способность конструкции.

В процессе эксплуатации возникают моменты, когда необходимо заменить деталь.

Для этого можно вызвать специалистов на дом или справиться самостоятельно. Главное, узнать основные правила монтажа и четко им следовать.

Когда необходима?

Обычно оконная конструкция поступает на объект в собранном виде. Стеклопакет необходимо устанавливать после того, как :

• установлена рама;
• выставлены диагонали окна;
• запенены швы;
• выполнена паро- и гидроизоляция монтажного шва.

После этих действий уже можно приступать к работе со стеклопакетом. Его нужно вернуть на место, если предварительно выполнялся демонтаж. Второй вариант — происходит монтаж нового окна.

Также есть случаи, когда необходимо просто заменить пакет без нарушения целостности всей конструкции :

1. Разбито стекло или оно лопнуло . Это могут быть механические повреждения как изнутри помещения, так и снаружи.
2. Трещины и сколы, появившиеся после монтажа окна.

   Это связано с нарушением технологии установки, заводским браком или неправильно выполненными замерами.

   Происходит перекос конструкции, что вызывает трещины. В этом случае, кроме установки нового пакета, понадобится устранить сопутствующие проблемы.

3. Появление конденсата внутри стеклопакета. Причина — нарушение герметичности изделия или заводской брак.
4. Некачественная звукоизоляция . В этом случае одним из способов решения проблемы будет монтаж утолщенного пакета.

Справка. В настоящее время частой причиной замены пакета является желание владельца установить улучшенную версию изделия.

Основные правила вставки

Чтобы установка изделия прошла без ошибок, необходимо выполнять установленные правила :

1. Выбирать время установки. Теплый сезон — оптимальное время для этого процесса. Лучше всего его запланировать его летом — с мая по сентябрь.
2. Если переезд или неожиданная поломка все же заставляют перенести работы на другое время, то разрешено заниматься установкой стеклопакета при температуре окружающего воздуха не ниже -5°С и не более 28°С.
3. Тщательно провести замеры. От качества измерений зависит герметичность и эффективность работы нового пакета.
4. Крепить штапики строго на то место, откуда ни были сняты.

Если размер изделия большой, то необходимо работать только с партнером, чтобы избежать возможных разрушений. Для тех, кто впервые имеет дело с монтажом изделий, работа вдвоем будет намного полезнее.

Инструменты и приспособления

Для успешного монтирования изделия необходимо подготовить инструменты по этому списку :

• молоток резиновый или пластиковый;
• стамески нескольких видов;
• стеклодомкрат;
• плоская гибкая лопатка из резины или пластика;
• набор отверток;
• вкладыши фальцевые;
• рулетка;
• карандаш;
• перчатки из плотной ткани;
• рихтовочные пластиковые пластины.

Важно! Даже имея полный набор инструментов, необходимо соблюдать осторожность при работе. Это позволит избежать повреждений или разрушений стеклопакета.

Как правильно установить своими руками?

Установка детали проводится в несколько этапов. Каждый имеет свою значимость. Важно соблюдать последовательность работ и четко выполнять правила каждого этапа. Если производится замена стеклопакета, то вначале понадобится демонтировать старое изделие.

Описание ступеней монтажа :

1. Очистить оконный профиль от мусора и пыли, которые собираются в процессе установки рамы.

   Все пазы необходимо отмыть от смазки и следов герметика. Поверхность обязательно обезжирить.

2. На нижнюю часть рамы уложить рихтовочные пластины. Шаг укладки 100-200 мм. Все пластины должны быть одинаковыми по высоте.

   Также они должны превышать длину всех конструктивных элементов оконного профиля — уголки, шурупы, шляпки болтов. Пластины не должны мешать установке штапиков и прочно стоять на месте.

3. Уложить уплотнительные резинки в определенном порядке. Они нужны для фиксации пакета внутри окна и для защиты от промерзания, конденсата.
4. Вставить пакет. Это нужно делать очень аккуратно. Немного наклонив изделие на себя, вставить его в раму. По бокам и сверху каркаса должно остаться место (до 5 мм) для крепежного профиля. Он должен равномерно войти за резинки. Скорректировать положение пакета можно специальной лопаткой.
5. Закрепить пакет. Штапики устанавливать в определенном порядке — сначала короткие, затем длинные.

Как установить пластиковое окно. Подготовка к работам

Устанавливать пластиковые окна допускается в любое время года. Идеальным вариантом будет пасмурная, но не дождливая погода летом, поздней весной или ранней осенью.

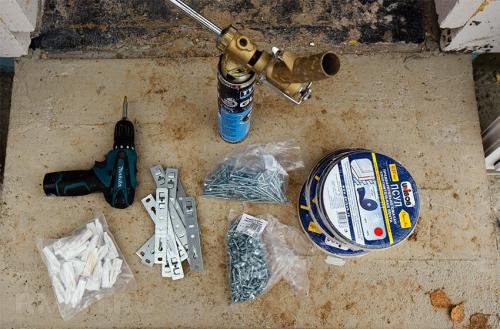

Следует подготовить инструменты:

• пузырьковый уровень, отвесы или лазерный уровень (лазерный нивелир);
• пила, электролобзик;
• ломик, гвоздодер, зубило;
• молоток;
• перфоратор с буром 10 или 16 мм и насадкой «лопатка»;
• дрель или шуруповерт;
• сверло 10 или 16 мм, сверло 4 мм;
• широкая малярная кисточка;
• пылесос;
• пистолет для монтажной пены;
• строительный нож;
• клинья деревянные или пластиковые.

Из материалов потребуется:

• анкеры 150/200х10;
• пластины монтажные;
• саморезы оцинкованные с пресс-шайбой и наконечником сверло 25/35х6;
• ударные шурупы 60х6 и пластиковые дюбели;
• пена монтажная профессиональная демисезонная (зимняя);
• лента паропроницаемая самоклеящаяся;
• ПСУЛ (предварительно сжатая саморасширяющаяся уплотнительная лента);
• грунтовка глубокого проникновения по бетону или кирпичной кладке.

На каждую сторону приходится несколько креплений. Допустимый максимум расстояния между ними 70 см, оптимальный 40 см. Отступ от края — 10–15 см, по два крепления по сторонам от импоста (центральной стойки профиля) сверху и снизу и между ними дополнительные крепления.

Комнату освободите и накройте полиэтиленовой пленкой оставшуюся мебель. Уложите слой полиэтилена или картона под проемом, но так, чтобы он не проскальзывал целиком по полу. Для надежности лучше прихватить его скотчем, на нем предстоит ходить с тяжестями и хрупкими стеклопакетами в руках.

Установка стеклопакета своими руками. Замер проема перед покупкой окна

Для выполнения установки пластикового окна своими руками необходимо заказать и купить ПВХ конструкцию подходящих размеров. Поэтому нужно провести точные замеры проема, где будет монтироваться поливинилхлоридное изделие.

Важно! Самостоятельный расчет размеров металлопластикового окна лишает покупателя гарантии производителя поливинилхлоридной конструкции. Компания-изготовитель дает ее только в том случае, когда замеры выполняет специалист фирмы. Даже незначительная ошибка при расчете габаритов не позволит установить ПВХ окно в проем.

Перед началом выполнения замеров необходимо определить вид проема. Он бывает ровным, который имеет одинаковую ширину с внутренней и внешней стороны стены.

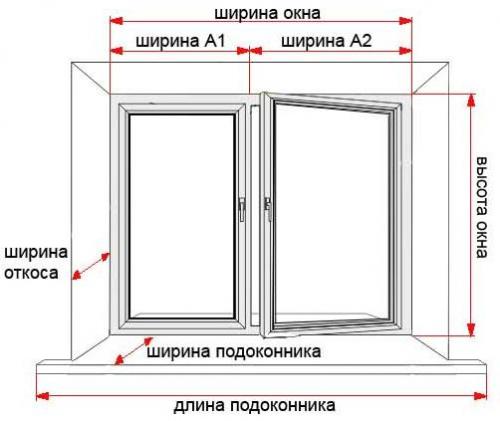

Чертеж размеров ПВХ окна

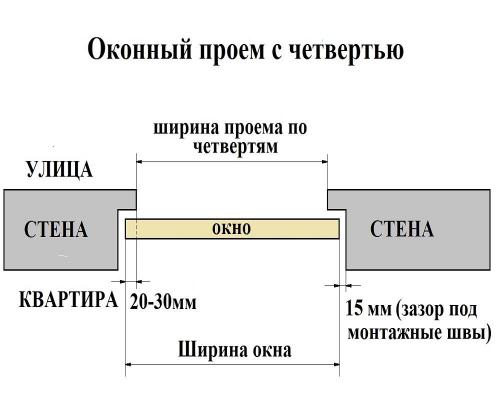

А также встречаются проемы с четвертью. У них наружный размер меньше. Четверть представляет собой внутреннюю рамку шириною 6 см. Это соответствует 1/4 части кирпича. Такой выступ препятствует выпадению оконной конструкции и позволяет выполнить более надежный монтаж.

При заказе или покупки уже готового поливинилхлоридного окна с комплектом дополнительных деталей необходимо знать его горизонтальный и вертикальный размер. Нужно также владеть информацией относительно длины и ширины подоконника и всех откосов.

Точный расчет размеров ПВХ окна для проема с четвертью сопровождается выполнением следующих действий:

• измеряется узкая часть проема в 3-4 местах (ширина между четвертями);
• к наименьшему результату среди всех полученных значений прибавляется 20-30 мм;
• измеряется реальная высота проема.

Важно! Для получения точных результатов необходимо предварительно удалить старые откосы, штукатурку и подоконник.

При определении габаритов пластикового окна для ровного проема нужно от ширины места установки отнять 3 см, а от высоты — 5 см. Это выполняется, чтобы получить слева, справа и сверху рамы зазоры примерно по 1,5 см под монтажную пену. Такие действия также позволяют снизу установить подоконник, для которого требуется около 3,5 см свободного пространства.

Ширина подоконника выбирается в соответствии со своими предпочтениями. На нем при необходимости должны помещаться цветы в горшках. Рекомендуется к ширине внутренней части проема прибавить около 10 см. Идеальный вариант, когда подоконник выступает за внутреннюю плоскость стены максимум на 6 см. В этом случае конвекционные потоки от горячей батареи смогут беспрепятственно проникать к пластиковому окну и препятствовать запотеванию стеклопакета. Общая длина подоконника должна быть больше примерно на 10 см оконного проема.

Ширина отлива рассчитывается так же, как и у подоконника. Нужно только измерять наружную часть проема, а потом к полученной величине прибавлять 10 см на загиб. Дополнительно необходимо учесть толщину утеплительного и отделочного материала при наличии фасадной облицовки.

Точные габариты откосов определяются после монтажа ПВХ окна и подоконника. Поэтому их размеры должны быть с запасом. Излишки обрезаются по факту во время выполнения монтажных работ.

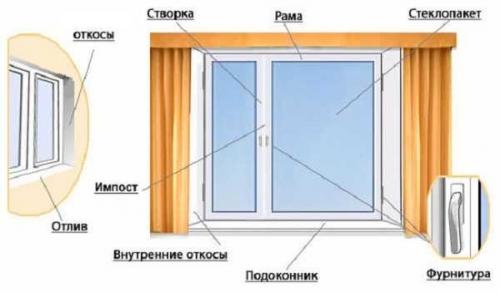

Установка стеклопакета в створку. Строение окна

Чтобы понимать о чем идет речь в описании процесса монтажа, необходимо знать, как называется каждая составляющая конструкции.

Из чего состоит пластиковое окно

Оно состоит из:

• Рамы. Это основа окна.
• Если окно состоит из нескольких частей, рама разделяется на части импостом — вертикальной составляющей. Если окно из двух частей, импост один, Если из трех — два и т.д.
• Открывающаяся часть окна называется створкой, неподвижная — глухарем. В них вставляется стеклопакет — два, три или больше стекол, герметично скрепленных между собой. Между стеклами проложена фольгированная лента, обеспечивающая герметичность. Есть стеклопакеты со специальными свойствами: с армированным стеклом, тонированным и энергоэффективным, которое по уверениям производителей уменьшает потери тепла через окна. Есть еще стеклопакеты, между стеклами которых закачивается инертный газ. Он тоже уменьшает потери тепла.
• Стеклопакеты прижимаются к раме шапиком — тонкой пластиковой планкой. Герметичность соединения обеспечивается резиновым уплотнителем (он обычно черного цвета).
• На створках устанавливается запорная фурнитура. Это определенный набор механизмов, которые обеспечивают открывание и запирание. Они могут быть разными, так как обеспечивают разный функционал: открывание, открывание с проветриванием, открывание + проветривание + микропроветривание.
• Для обеспечения герметичности на всех частях — раме, импосте и створках — устанавливаются резиновые  уплотнители.

Как установить стеклопакет в деревянном доме. Как установить пластиковые окна в деревянном доме своими руками

В своем деревянном доме мы решили заменить старые деревянные окна на современные пластиковые. В данной статье подробно рассматривается монтаж стеклопакетов своими руками в доме из дерева. В основе статьи лежит личный опыт. Почему выгодно устанавливать окна самостоятельно:

При установке стеклопакетов в деревянный дом фирмой-поставщиком или предприятием-изготовителем, стоимость окна вместе с установкой обойдется на 40-50 % дороже, от его первоначальной стоимости.

Как правило около 95 % фирм, которые устанавливают окна, не гарантируют качество установки в деревянном доме. Поэтому при самостоятельной установке в деревянном доме пластиковых окон вы не теряете гарантийного срока эксплуатации, а только экономите себе во благо.

Установка окон показана на примере самостоятельного монтажа стеклопакета, без помощи посторонних, на что уходит в среднем два с половиной часа (на одно окно). Дальше пошагово описывается процесс вставки пластикового окна в оконный проем деревянного дома.

Удаление старых окон

Самостоятельная установка стеклопакетов в деревянном доме производится на прочное основание (каркас). Так как в нашем примере коробки для окон устанавливались совсем недавно (примерно 5 лет назад) и были без повреждений (трещин, сколов, гнилостных образований и червоточин), то мы их решили применить вместо каркаса для установки новых окон.

Важно: все замеры для монтажа окон нужно производить с тем учетом, что коробки окон остаются на том же самом месте.

Старые оконные рамы, которые находятся в хорошем состоянии и обладают достаточной прочностью, можно повторно использовать, например, для установки теплицы.

Поэтому, чтобы не повредить дерево рамы, их демонтаж нужно проводить осторожно, также перед этим не помешает вынуть из них стекла. В нашем же случае, мы не стали вытаскивать стекла из рамы, так как прочные рамы при их снятии не перекашивались и демонтировались достаточно легко.

Подготовка места под установку стеклопакета

Сухой и чистой тряпкой (или мягкой щеткой) нужно протереть оконную коробку, убрать накопившиеся после демонтажа отходы и мусор.

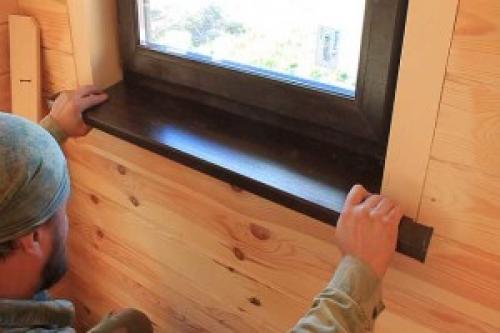

Монтаж подоконника

ПВХ-подоконник монтируется первым, так как является основанием стеклопакета при его установке. В связи с этим подоконник должен быть установлен максимально ровно (идеально горизонтально). Точную горизонтальность установки подоконника проверяем уровнем как по продольному расположению, так и по поперечному.

Источник: https://doma-na-veka.ru/stati/kak-ustanovit-steklopaket-v-derevyannom-dome-kak-proizvesti-ustanovku-pvh-steklopaketov

Как правильно собрать стеклопакет. Конструкция стеклопакета

Строение стеклопакета в правильном понимании этого термина чем-то напоминает конструкцию аквариума, только «запакованного» не с трех , а со всех четырех сторон. Стеклопакет может состоять из одной, двух или даже трех камер, так как рассчитан на установку в разных регионах с индивидуальными особенностями климата.

Камерами называют отделения между стеклами , соответственно стекол может быть установлено два, три или четыре.

Стекла имеют между собой определенное расстояние, которое определяется дистанционной металлопластиковой или металлической рейкой, на которую приклеивают с двух сторон на герметик.

Эта дистанционная рейка бывает разной ширины — чем она шире, тем больше воздушное пространство между стеклами . Этот элемент конструкции перфорирован небольшими отверстиями — они необходимы для того чтобы внутри камер не собиралась влага, и стекла не запотевали. Рейку можно легко рассмотреть на уже установленных окнах.

Внутри дистанционная рейка заполняется осушителем, который не позволяет стеклам запотевать изнутри камер, так как хорошо впитывает влагу. Торцевая часть стеклопакета заливается герметиком — этот слой составляет 10 ÷ 15 мм.

Изготовленный профессиональным способом стеклоблок заполняется инертным газом, таким как, криптон или аргон, или просушенным воздухом с определённым разрежением. Газовое заполнение имеет большую плотность, чем воздух, поэтому такие окна имеют более высокие характеристики термо — и звукоизоляции.

Для изготовления стеклопакетов используются стекла различной толщины, — это обязательно указывается в маркировке изделия.

Так, например, обозначениеуказывает на то, что это двухкамерный стеклопакет с толщиной стекол по 4 мм, и расстоянием между ними по 10 мм. Б олее сложная формула , например r — 4 i говорит , что перед нами специальный стеклопакет с внешним утолщенным стеклом, в 6 мм, первой воздушной камерой в 10 мм, средним стеклом 4 мм , газонаполненной камерой (аргон) в 16 мм и стеклом с энергосберегающим эффектом типа «i» толщиной 4 мм.
