Особенности деревянных окон со стеклопакетами. Деревянные окна

Особенности деревянных окон со стеклопакетами. Деревянные окна

О преимуществах деревянных окон многие знают не понаслышке. Древесина – натуральное, экологически чистое, высококачественное сырье, которое, при этом, имеет роскошный и презентабельный внешний вид.

Деревянные окна со стеклопакетом – разработка европейцев, которые, как известно, ценят качество, удобство и комфорт.

Производство деревянно-алюминиевых окон

Конструкция рамы деревянного окна со стеклопакетом изначально разрабатывается с учетом необходимости дальнейшей облицовки алюминиевым профилем.

При этом важно, чтобы пазы и отверстия в раме и в алюминиевых накладках точно совпадали – только так может быть обеспечена непревзойденная защита древесины от негативных внешних воздействий.

Сама рама производится из высококачественного трехслойного клееного бруса. Алюминий крепится к раме с использованием пластиковых защелок или поворотных держателей, прикрученных на внешней части окон.

Для того чтобы окно получилось по-настоящему качественным, необходимо соблюдение всех норм и стандартов на всех этапах производства – от выбора и обработки сырья до изготовления готовой продукции.

Преимущества деревянно-алюминиевых окон

Какой бы качественной ни была древесина, как бы хорошо она ни была обработана, время и негативные воздействия окружающей среды берут свое: материал начинает подгнивать и расслаиваться от избытка влаги, ссыхаться на жаре, деформироваться на морозе.

В условиях российского климата, где погода очень переменчива и после ливневого дождя часто светит палящее солнце, а жуткие холода сменяются теплой погодой, весьма актуальным вопросом является укрепление и защита деревянных окон.

Деревянные окна со стеклопакетом – отличное решение для наших широт:

• качественная древесина обладает превосходными прочностными свойствами, а алюминиевый профиль, установленный на внешней стороне рамы, обеспечивает дополнительную защиту от влаги;
• воздухопроницаемость деревянной рамы и зазор между ней и алюминием обеспечивает оптимальную циркуляцию воздуха, что исключает гниение и образование плесневого грибка, а также гарантирует всегда свежий воздух в помещении;
• наличие алюминиевого барьера в разы увеличивает теплоизоляционные свойства деревянных окон;
• деревянные окна со стеклопакетом отличаются непревзойденными звукоизоляционными характеристиками;
• прочность и долговечность этих товаров обусловлена особенностями конструкции и использованием высококлассных материалов.

Старые деревянные окна. Ремонт. Реставрация деревянных окон

Пошаговый процесс реставрации деревянных «сталинских» окон.
По просьбам читателей публикую пошаговый процесс самостоятельной реставрации деревянных окон.
Итак, почему собственно реставрация а не покупка нового. Наши оконные проемы достаточно не типичны среди жилого фонда города. «Сталинские» двух створчатые окна имеют размер 1,5 х 1,7 метра, причем нигде не стандартизированы. Из этого следует, что любая контора устанавливающая окна будет брать двойной тариф за изготовление по индивидуальным чертежам. По ценам на лето 2008 года, за три окошка в двухкомнатной квартире с одним балконом нужно заплатить 100 тыс. рублей за пластиковые стеклопакеты, и порядка 150 тыс. рублей за деревянные (с учетом что открываться будет максимум одна створка на каждом окне). Ставить пластик (даже отделанный «под дерево») у нас желания не было. Это дом, а не дешевое офисное помещение.
Несколько раз я слышал про услуги по рестарации деревянных окон. Приценившись на парочке сайтов к их услугам были получены следующие выводы: стоимость реставрации одного окна будет порядка 25 тыс. рублей с учетом всех расходных материалов, к тому же они красят окно заново белой краской и никак по другому не работают.
Я подумал, а почему бы не сделать реставрацию окон самостоятельно? Учитывая что наши рамы отлично сохранились за 50 лет (дом построен в 1958 году, оконные рамы ни разу не заменялись).
Нам понадобится:
Фен строительный — 1100 руб.
Шпатель жесткий — 150 руб.
Виброшлифмашина — 3000 руб. (можно одолжить у друзей, если есть возможность)
Набор шлифовальных кругов (4 упаковки на одно окно) — 35 руб. за упаковку.
Морилка (2 бутылки на одно окно) — 80 руб. за бутылку.
Кисточки (2 шт) — 30 руб. за одну.
Штапики — 23 руб. за 2,5 м. (на одно окно нужно порядка 10 планок)
Яхтный лак — 500 руб.
Фурнитура (шпингалеты и ручки) — 400 руб. на одно окно.
Стекла оконные — 1400 руб. на одно окно.
Оконный уплотнитель — 500 руб за 20 метров.
Как видно, затраты достаточно небольшие, основную часть занимает покупка оборудования.
Итак, берем стандартное двухсекционное деревянное окно.
С помощью строительного фена и шпателя начинаем снимать старую краску.
Наше окно было щедро покрашено двумя слоями белой маслянной краской, которая надежно защитила дерево от непогоды. Как результат при работе с феном вовсю стекала смола из дерева. Как оказалось верхние и нижние края рам не были прокрашены вообще, ну туда ведь не удобно было подлазить кистью.
Внутренние рамы можно легко снять с петель и работать стационарно. Внешнюю раму снять с петель можно только открутив петли. Заодно вынимаем стекла, процесс муторный т.к. оказывается что они просто прибиты гвоздями и заделаны шпаклевкой вперемешку с пластилиновой замазкой. Не работайте с феном вблизи стекол, они очень легко лопаются от перегрева. Примерно вот так выглядит дерево под снятия краски феном.
Затем начинаем шлифование. Оптимальной является шкурка с зернистостью 60, затем для заглаживания можно взять 80 и 100. Как видно, петли мы решили не менять, т.к. думаю достаточно сложно будет подобрать современные с такими же посадочными отверстиями.
Одна рама готова. Таким же образом делаем оставшиеся три и переходим к следующему этапу.
Берем кисточку и покрываем дерево морилкой. Мы выбрали цвет — красное дерево. Хочу заметить, что наша цель подразумевала то, что на дереве останутся видны трещины и повреждение структуры в тех местах где они были. Это достаточно красиво.
Морилка сохнет достаточно быстро. За это время пилим штапики и засверливаем в них тонкие дырки. Дырки нужно сверлить для того, чтобы при забивании гвоздей избежать растрескивания столь тонких планок.
Вставляем новые стекла. Старые стекла были толщиной 2 мм, сейчас такой толщины найти достаточно проблематично. Мы взяли стекла толщиной 4 мм по цене 300 руб за кв. м., бесплатная резка по вашим размерам входит в стоимость. Прибиваем штапики и заклеиваем края стекол малярной лентой.
Теперь покрываем лаком. Для удобства нанесения лак можно немного разбавить уайт-спиритом. Если добиваться идеально гладкой поверхности, то после нанесения первого слоя лака берем шлифовальную летну с зернистостью 150 и меньше и проходимся еще раз по всей поверхности. В нашем варианте такое не требовалось.

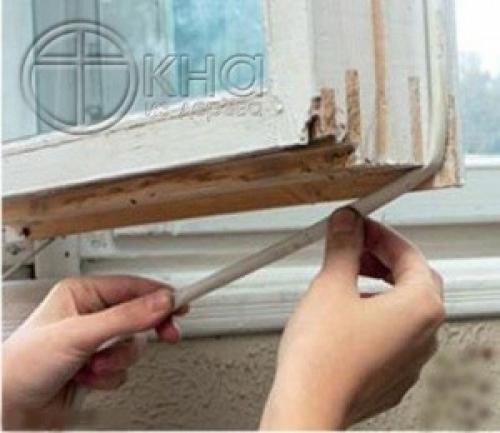

Затем устанавливаем новые шпингалеты и ручки, проклеиваем по периметру обе рамы уплотнителем. Для внешней рамы был взят P профиль, для внутренней E. Если делать несколько окон, рекомендую купить сразу рулон на 50 метров. Смазываем петли. Вдобавок мы заменили оригинальный бетонный подоконник на деревянный (цена 780 рублей за шт.) и покрасили его таким же образом как и окно.
Вот и готово. Сквозняков нет. А сэкономленные деньги можно потратить на что-то более полезное.
По времени, восстановление одного окна занимает порядка 5 дней неспешной работы. Окно с балконом - 6 дней. На мой взгляд реставрация актуальна исключительно для «сталинских» окон, и вряд ли будет экономически оправдана для советских стеклопакетов панельных домов.

Элементы деревянного окна. Составные части деревянного окна. Оконные рамы виды, конструкций

Окно - элемент стеновой или кровельной конструкции, предназначенный для сообщения внутренних помещений с окружающим пространством, естественного освещения помещений, их вентиляции, защиты от атмосферных, шумовых воздействий и состоящий из оконного проема с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок.

Рамочная конструкция (элемент) оконного блока - сборочная единица оконного блока, состоящая из брусков .(профилей), соединенных между собой посредством жестких угловых связей: на шипах и клее, сварке, механических связях (винтовых, на зубчатых пластинах, путем оарессовки) и др.

Оконный блок - светопрозрачная конструкция, предназначенная для естественного освещения помещения, его вентиляции и защиты от атмосферных и шумовых воздействий.

Оконный блок состоит из сборочных единиц:, коробки и створчатых элементов, встроенных систем проветривания и может включать в себя ряд дополнительных элементов: жалюзи, ставни и др.

Рис. 1. Оконные рамы виды, конструкций

а - оконные блоки левого открывания; б - оконные блоки правого открывания; в - не открывающийся оконный блок; г - оконные блоки симметричного открывания

Оконная рама:

1) светопрозрачная конструкция со сложным переплетом, применяемая, как правило, для остекления веранд.

2) многоярусная оконная конструкция, состоящая из стоек, ригелей, перекладин и др., в ячейке, которой устанавливают стеклопакеты, створки, коробки, оконные блоки.

Рис. 2

a - пример деревянной оконной рамы для остекления веранды; б - пример металлической рамы с различными видами заполнения конструкции: 1 - стеклопакетами; 2 - не открывающейся створкой (или остекленной коробкой); 3 - открывающейся (распашной) створкой; 4 - оконными блоками; 5 - рама

Варианты открывания окон:

· распашное - створки (полотна) поворачиваются вокруг вертикальной оси;

· подвесное - створки поворачиваются вокруг верхней горизонтальной оси; ;

· откидное - створки поворачиваются вокруг нижней горизонтальной оси;

· поворотно-откидное - створки (полотна) поворачиваются вокруг вертикальной и горизонтальной нижней оси;

· среднеповоротное - створки поворачиваются вокруг средней вертикальной или средней горизонтальной оси;

· раздвижное - створки (полотна) перемещаются в горизонтальном направлении;

· подъемное - створки перемещаются в вертикальном положении;

· комбинированное - сочетание различных видов открывания в одном изделии.

Источник: https://amerikanskie-okna.aystroika.info/stati/prochie-konstrukcii-derevyannyh-okon-so-steklopaketami-kak-ustroeno-derevyannoe-okno-so

Толщина стекла в старых окнах. Толщина стекла

Стекло является достаточно хрупким материалом, который при воздействии может разбиться. В целом это верно, но в значительной мере разрушение стекла происходит не по причине его хрупкости. Гораздо более важной и сложной проблемой является неправильный выбор параметров и характеристик стекольной продукции. Именно потому толщина стекла имеет очень большое значение. При несоответствии данного условия техническим требованиям, гарантировать целостность материала, долговечность его службы просто невозможно. Потому для каждого направления необходимо тщательно продумывать толщину материала. Притом подобрать соответствующую толщину идеально точно сможет только специалист, однако в стандартном использовании стекольной продукции стоит рассмотреть свои требования.
Сферы применения тонкого стекла
Существует стекло самой различной толщины. Как правило, минимальной считается толщина от 2мм и более. Но это не совсем верно. Существует специальное стекло , толщина которого достигает 1.8мм и менее. Популярности в строительной сфере оно не получило по причине хрупкости, потому и нее имеет столь широкого распространения. Малая толщина стекла необходима в производстве различных изделий, лицевая часть которых требует использования прозрачного, прочного, стойкого к истиранию материала. Также особо тонкое стекло применяется в производстве различных электронных деталей, устройстве определенных элементов интерьера. В сфере строительства использовать тонкое стекло нерационально.
Оконное стекло и его особенности
Следующая по толщине стекольная продукция носит название – оконное стекло. Притом само название и определяет сферу применения стекла. Однако и здесь существуют свои особенности. Толщина стекла для окна может варьироваться в пределах 2мм, 3мм, 4мм. Самое тонкое стекло, толщиной в 2мм применяется при условии небольшого размера оконной рамы, расположения окна на восточной, южной стороне. Оно является наиболее хрупким из всех, потому в эксплуатации с таким стеклом следует быть аккуратнее.
Стекло, толщиной 3мм, считается наиболее распространенным. Как известно, при выборе размеров окна существует определенный стандарт. К примеру, стандартный размер рамы двустворчатого окна в панельном доме составляет порядка 1300х1400мм. Но следует учесть, что даже в домах одной постройки размеры окон могут значительно разниться (в пределах 10-15см, а иногда и больше). При этом толщина стекла в 3мм также способна выдержать нагрузку вдвое или даже втрое большую. Соответственно, выбирая стекла для обычного окна, стоит отдавать предпочтение толщине в 3мм.
Как известно, существуют нестандартные большие окна, их также называют панорамными. На стекло такого окна действует очень большая нагрузка, в которую входит вес самого стекла, ветровые, механические воздействия. Потому для таких окон предусмотрена толщина в 4мм. Также при необходимости толщина стекла может увеличиваться, для более точного определения данного параметра необходим специальный расчет. Также толстое оконное стекло применяется при изготовлении витрин магазинов.
Стекло повышенной толщины
Существует стекло, толщина которого составляет 4.5мм, 5.5мм, 6.5мм. Сфера применения такого стекла очень широка. Наиболее часто стекло повышенной толщины используется при изготовлении столешниц, иных поверхностей с повышенной нагрузкой. При выборе стекла необходимо учесть несколько факторов:
• Выбор поверхности, на которую устанавливается стекло. Иногда считается, что для установки стекла стоит использовать мягкую прокладку. Это неправильный подход. Лучше предусматривать жесткую, но ровную поверхность. Мягкие прокладки создают неравномерную нагрузку, при которой стекло с большой вероятностью лопнет.
• Количество опор. Здесь все понятно, стеклянная поверхность журнального столика с четырьмя опорами выдержит более значительную нагрузку, в сравнении с таким же по всем характеристикам стеклом стеклянной полки с двумя опорами.
• Нагрузка на центральную точку. Толщина стекла в значительной мере определяется от видов, особенностей нагрузок относительно его длины. Чем длиннее стекло и чем дальше находятся опорные точки, тем толщина его должна быть больше.
Также стекло повышенной толщины используется и в других направлениях, к примеру, в изготовлении аквариумов. Для наиболее точного определения толщины материала необходимо учитывать вид, особенность нагрузок, которые на него будут воздействовать. Потому для производства специализированных элементов стекольной продукции необходимо подключать квалифицированных мастеров.
Правильный выбор толщины стекла, его применения и особенностей обеспечит долговечность, устойчивость материала под действием различных природных, механических нагрузок. При выборе стекла данный фактор обязательно следует учитывать.

Старые советские окна. Старые технологии - старые окна

Что же представляет собой советская "столярка", которой были оснащены квартиры и дома по всей огромной стране? Окна деревянные советского образца - это оконные конструкции, рама которых собрана из цельного строганого бруса. Остекление выполнялось одинарным силикатным стеклом. Используемая фурнитура, несмотря на неказистый внешний вид, отличались функциональностью и продолжительным сроком эксплуатации.

Большие допуски, разрешавшиеся при изготовлении деревянных советских окон, неминуемо приводили к необходимости "утепляться" зимой - заклеивать щели бумагой либо тканью, намыленной хозяйственным мылом. Приходила весна - а с ней и необходимость удалять самодельную теплоизоляцию, красить окна. Дешево, но эффективно.

При внимательном рассмотрении деревянных окон советского образца выясняется, что задуманы то они, в соответствии с существовавшими на момент проектирования технологиями. Исполнение, конечно же, подкачало. В домостроении тех времен применялись деревянные оконные блоки советского образца двух групп:

• раздельные - со стеклами в отдельных створках;
• со спаренным переплетом - 2 рамы, с одинарным стеклом каждая, скреплялись болтами.

Все советские системы остекления имеют место для наклейки уплотнителя, а в случае со спаренными рамами - степень прижимания створок к уплотнителю регулируется поворачиванием ручки на закрывание. По большому счету - спаренные рамы - аналог стеклопакетов, выполненный на отечественных деревообрабатывающих комбинатах (тогда в каждом областном центре и крупном городе существовал свой домостроительный и деревообрабатывающий комбинат).

Тепло- и шумоизоляционные качества, демонстрируемые устаревшими системами остекления, зависят от ряда характеристик, которые имеют советские деревянные окна - толщина створки и стекла, состояние уплотнения между оконной коробкой и створкой, качество запорных механизмов, правильность установки оконного блока в стенном проеме. Стандартная для моделей тех времен толщина створки (40 мм), не позволяла выполнить многопрофильную фрезеровку, следовательно, создать несколько контуров стыковки рамы с уплотнением.

Столь простые оконные конструкции верой и правдой служили квартиросъемщикам, а толщина и конструкция советских деревянных окон позволяла выполнять их ремонт своими руками, без специального оборудования и привлечения квалифицированной рабочей силы.

Как открыть старое деревянное окно. Какие части нуждаются в обновлении?

Чтобы определить, какие части нуждаются в восстановлении, необходима визуальная диагностика.

Мастер внимательно проводит диагностику :

• осматривает поверхности;
• проверяет стеклопакет;
• состояние штапиков;
• действующие функции конструкции, отмечая недостатки.

Также в процессе диагностики :

1. снимаются створки;
2. вынимаются стекла;
3. отливы;
4. удаляется герметик;
5. утеплитель и старая краска;
6. откручиваются крепежи и металлические уголки.

Все части, которые выглядят неприглядно, сломаны или вышли строя, требуют обязательной замены. Это относится также и к водоотливам, подоконникам, откосам – элементы ставят новыми. Особенное внимание уделяется раме со створками и самому стеклопакету. Не привлекательно выглядит окно с большим количеством слоев краски, разбитыми стеклами, износившимся крепежным элементом и фурнитурой.

Даже сгнивший участок рамы можно восстановить или заменить с помощью новых деталей, зачистки поврежденной поверхности и использования эпоксидной шпаклевки, предназначенной для древесины.

Поврежденные части освобождают от краски и трухи, а поверхность грунтуют и заделывают шпатлевкой, перекрывая имеющиеся трещины и выемки. Созданная недостающая часть формируется на несколько мм больше, чем нужный габарит. Лишние миллиметры убираются с помощью шлифовки.

Слои старой краски снимают при помощи строительного фена, шпателя и самодельного обдирочного приспособления. Как только поверхность размягчится, и слой пойдет пузырями, его соскребают с поверхности. Снятие старой краски позволяет оценить состояние окон, например, обнаружить сгнившие части рамы. Но этот недостаток можно убрать, если его удалить, и вклеить строительным клеем на недостающую часть специально вырезанный вкладыш.

Замену участков проводят таким образом, чтобы улучшался не только внешний вид окна, но и его функциональная способность. Ржавые уголки, фурнитуру , шканты и ручки заменяют на новые, современные. Одновременно заделываются щели и формируются откосы.

Битые стекла аккуратно вынимаются после снятия штапиков и разбора рамы. На их место ставят новые стеклопакеты. Не забывают про гидроизоляцию окна и водоотливы. Последние можно приобрести на строительном рынке – цена на них небольшая.

При ремонте старого окна не нужно забывать про пропитку поверхности полимерным и антисептическими составами.
