Как отрегулировать пластиковые окна самостоятельно. Регулировка прижима створки
С наступлением холодов окна можно отрегулировать таким образом, чтобы уплотнитель пропускал как можно меньше холодного воздуха. Плотное прилегание створки к раме обеспечивает надежную защиту от холода. Отрегулировать степень прижима створки к раме необходим и в тех случаях, когда уплотнитель стал тоньше, износился, и из окна стало дуть.
Профессиональные мастера рекомендуют проводить регулировку прижимного устройства два раза в год. Накануне зимних морозов прижим нужно увеличить, а с наступлением тепла – уменьшить. Если высокая степень прижима сохраняется в течение всего года, это может испортить фурнитуру из-за постоянного напряжения в конструкции, а также сократить срок эксплуатации утеплителя, который под постоянным сильным давлением истончается и теряет свои тепло- и звукозащитные свойства.
Чтобы отрегулировать прижим, необходимо найти на торце створки цилиндры овальной формы, которые называются цапфами. На раме есть соответствующие им отверстия, в которые входят цапфы при повороте ручки. Данная конструкция обеспечивает прижим створки к раме. Усилие прижима настраивается путем перемещения отверстий на раме или прокручивания цапф.
Чтобы увеличить усилие прижима, необходимо повернуть эксцентрик выступающей частью к внутренней стороне окна. Чтобы снизить усилие, нужно проделать обратную операцию, то есть повернуть цапфу выступающей частью наружу.
Как настроить эксцентрики? Существует три способа настройки. Фурнитура различных производителей может немного различаться, поэтому способ регулировки будет зависеть от ее особенностей.
- Цапфа имеет прорезь для плоской или шлицевой отвертки.
- Эксцентрик нужно слегка отвести от поверхности, на которой он расположен, и повернуть. Это можно сделать при помощи пассатижей или просто руками.
- Эксцентрик может быть повернут при помощи пассатижей с небольшим усилием.
Чтобы проверить возможность регулировки, можно попробовать изменить положение цапфы тремя способами по очереди. При этом начинать желательно с первого, чтобы избежать серьезных поломок.
Может случиться, что несмотря на все усилия торцевые цилиндры не получается настроить. В этом случае необходимо изменить положение ответной части или отверстий на раме.
С помощью шестигранника можно отвинтить болты и передвинуть зацеп в сторону улицы, чтобы увеличить прижим или в сторону помещения, чтобы ослабить прилегание створки.
Когда манипуляции по настройке на торцевой стороне ближе к ручке закончены, можно произвести наладку прилегания с противоположной стороны, где располагаются петли. Рассмотрим вариант для окна, которое может открываться в режиме проветривания. Вот основные шаги настройки прилегания створки такого окна.
Сняв колпачок наличника, вы увидите два болта под шестигранную отвертку, а также один болт, расположенный под углом 90 градусов к плоскости окна. Именно с ним нужно будет проводить манипуляции. Повернув болт по часовой стрелке, можно усилить прижим, при движении отвертки против часовой стрелки, усилие прижима ослабнет. Регулировка производится при помощи шестигранника. Настройку удобнее производить при закрытом окне.

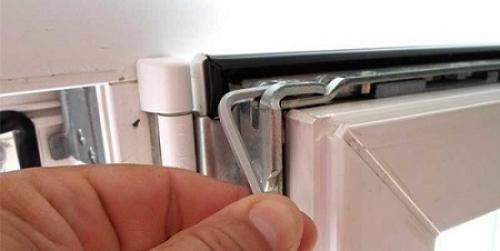

Чтобы отрегулировать верхнюю часть створки, окно нужно открыть и найти устройство, называемое «ножницы», позволяющее открывать створку сверху (в режиме проветривания). Далее необходимо найти на торцевой части оконной створки клипсу или рычаг блокиратора, нажать на него и удерживать в этом положении. Затем повернуть ручку в вертикальное положение, которое она занимает при проветривании. После этого створка выйдет из верхнего паза и будет висеть на нижнем креплении и на «ножницах». Это позволит добраться до болта, который регулирует прижим. Он расположен с нижней стороны устройства, которое удерживает створку. Поворачивая болт можно регулировать степень прилегания.
Итак, регулировка прилегания створки осуществляется достаточно просто и не требует чрезмерных усилий. Вы сможете самостоятельно регулировать уровень теплосбережения в помещении в зависимости от температуры воздуха на улице.
Регулировка пластиковых окон по вертикали. Основные узлы, нуждающиеся в регулировке
Регулировка пластиковых окон — это процедура настройки механизмов или регулировки положения самих створок относительно оконной коробки. Точек настройки немного, но о них надо знать, чтобы действовать правильно и эффективно.
Запорные цапфы

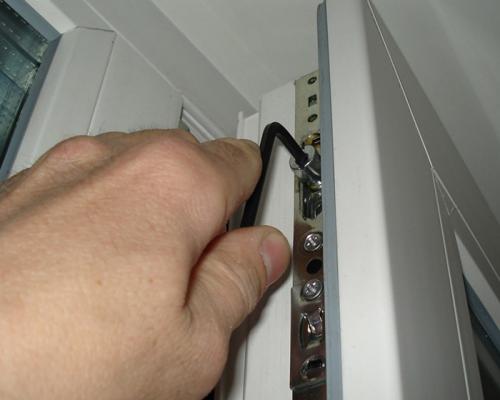

Запорные цапфы — это элементы настройки прижима створок. Они расположены на вертикальном торце подвижной створки. Регулировка производится с помощью шестигранного ключа №4. На каждой цапфе есть специальная отметка, показывающая текущее положение эксцентрикового механизма.
Поворот цапфы изменяет усилие прижима створки, делая его сильнее или слабее. Если отметка направлена в сторону помещения, прижим усиливается. Если на улицу — ослабляется.
На поворотно-откидной створке их должно быть не менее 3 штук — снизу, посередине и сверху. Регулировать надо все цапфы. В идеале надо делать одинаковую настройку прижима, но нередко приходится настраивать каждую по-своему, чтобы компенсировать возможный перекос створки.
Петли створок
Регулировка петель выполняется в случае, если створку перекосило под собственным весом. Это типично для окон с многокамерным стеклопакетом — они тяжелые и могут провиснуть. Возможна настройка в направлении вверх-вниз и вправо-влево. Используют шестигранный ключ №4.
Сначала настраивают створку, перемещая ее по горизонтали. Для этого используются два винта на верхней и нижней петлях. Они расположены горизонтально, верхний винт с торца петли в глубине механизма. Нижний винт ближе, расположен почти снаружи. Поворачивая эти элементы, настраивают соответствие створки с конфигурацией оконной коробки.
Регулировка высоты створки выполняется с помощью настроечного винта на нижней створке. Надо снять защитный колпачок и вставить ключ. Затем поворачивают его по часовой стрелке, чтобы приподнять, или против нее, если надо опустить створку. Ход створки составляет не более 2 мм, но этого вполне достаточно для исправления перекосов.
Ручка
Иногда ручку заклинивает. Обычно это происходит при резком повороте, когда механизм блокируется. Чаще всего, створка при этом открыта, а ручка повернута вниз. Избежать таких ситуаций можно, если не прилагать особых усилий при повороте ручки и не действовать слишком резко.
В зависимости от типа механизма, надо надавить на пластиковую подпружиненную пластинку (фурнитура марки SI) или нажать на металлическую пластинку, если установлена фурнитура AUBI.
Кроме этого, может закиснуть смазка механизма, и ручка будет поворачиваться с большим усилием. Здесь решением станет нанесение новой смазки, после чего механизм обретет былую подвижность.
Регулировка поворотно-откидного механизма пластиковых окон. Что такое регулировка окон?
О регулировке пластиковых окон, как правило, вспоминают тогда, когда они плохо закрываются или открываются, задевают и заедают, продувают с разных сторон и т.д. То есть, когда окно еще не сломано, но уже «барахлит», и с трудом выполняет свои функции.
Многие считают, что регулировка окна – это простое «подтягивание» цапф и петель фурнитуры, которые нужно «подкручивать» чуть ли не ежегодно. И неудивительно, ведь рано или поздно ваше пластиковое окно снова провисает, и начинает дуть.
Задумайтесь: конструкции из ПВХ ставят в России уже третий десяток лет. Все рассчитано, еще немцами, до мелочей, и испытано на практике. Тем не менее, проблемы у окон наблюдаются одни и те же, из года в год. Почему так происходит? Как отрегулировать окно «раз и навсегда», и возможно ли это?
Отвечаю – да, возможно, если знать, что нужно делать.
Регулировка окна – процесс, конечной целью которого является, не просто устранение основных неисправностей и приведение его в рабочее состояние. Окно должно снова (или впервые) стать таким, каким его задумал и разработал производитель. Это, на самом деле, целый комплекс мер, в котором, вопреки расхожему мнению, винтам и петлям отводится скромная, вспомогательная роль.
За все годы своей работы (уже более 15 лет), я припоминаю только пару случаев, когда окна было целесообразнее заменить, а не ремонтировать. Регулировать окна, даже прослужившие много лет, и «возвращать их в строй» намного выгоднее, чем менять их. Ведь кроме очевидных затрат на покупку новых «стеклопакетов», приходится снова проходить через весь «разгром» монтажных работ, и, нередко, заново делать ремонт в квартире.
Регулировка пластиковых окон по горизонтали. Как отрегулировать пластиковое окно, чтобы не дуло
В некоторых случаях регулировка цапфы окна не позволяет добиться максимально плотного прижима, и от закрытой створки продолжает дуть. Это происходит при смещении створки по вертикали или горизонтали. В результате часть цапф может не полностью заходить за ответную часть.
Чтобы определить место, где создается неполный прижим, необходимо запомнить места расположения цапф или сделать соответствующие пометки на внутренней стороне профиля створки. После этого окно нужно закрыть и в отмеченных местах попытаться руками отжать створку от рамы. Если она остается неподвижной, значит цапфа работает нормально. Если же створка подается, и в месте приложения усилия появляется щель, то цапфа не полностью заходит в ответную часть. В таких случаях требуется дополнительная регулировка створки пластикового окна по горизонтали и/или по вертикали.
Регулировка пластикового окна по горизонтали
Чтобы устранить небольшой перекос и смещение створки в горизонтальной плоскости нужно отрегулировать пластиковое окно по горизонтали. Такую регулировку можно выполнять на верхней и нижней петле, в которых имеются специальные гнезда под шестигранник. Поэтому настраивать положение створки можно тем же шестигранным ключом 4 мм, которым выполнялась регулировка цапф на пластиковых окнах.
На нижней петле доступ к гнезду под шестигранник имеется с наружной и с внутренней стороны. Благодаря этому можно регулировать окно как в открытом, так и в закрытом состоянии. При повороте ключа по часовой стрелке створка будет смещаться в сторону, противоположную петле, при этом нижний ее угол с этой стороны будет приподниматься. Поворот ключа против часовой стрелки приводит к смещению створки в сторону петли, а нижний угол с противоположной стороны слегка опускается.
Регулировка створки пластикового окна по горизонтали может выполняться и на верхней петле. В этом случае работа проводится только при открытом окне. На петле необходимо найти гнездо под шестигранник и выполнить поворот при помощи ключа аналогично работе с нижней петлей.
Эти манипуляции позволят смещать верхнюю или нижнюю часть створки по горизонтали до 2 мм. Рекомендуется регулировать створку с ограниченными смещениями — не более 1 мм за один поворот ключа.
Регулировка пластикового окна по вертикали

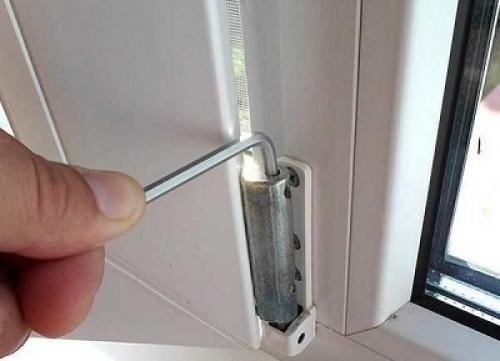

Самостоятельная регулировка пластиковых окон по вертикали выполняется на нижней петле. Нужное отверстие под шестигранник расположено в верхней части петли, поэтому для доступа к нему необходимо снять декоративный пластиковый колпачок. Для удобства регулировки рекомендуется перевести окно в режим проветривания. Поворотом ключа по часовой стрелке приводит к подъему створки, а против часовой стрелки — к ее опусканию.
Как и с регулировкой по горизонтали, диапазон смещения оконной створки составляет 2 мм.
Регулировка пластикового окна. Советы по самостоятельной регулировке пластиковых окон
На данный момент пластиковые окна относятся к популярным продуктам для многих пользователей. Почти в каждой квартире установлены ПВХ окна хотя бы в одной комнате. В процессе эксплуатации могут появиться различные неполадки. Например, может не поворачиваться ручка, окна могут заедать или появляются иные проблемы, связанные с закрытием и открытием окон. Чтобы решить данные проблемы, нужно знать, как осуществляется регулировка пластиковых окон.
Пластиковые окна могут перестать правильно функционировать не только из-за длительного времени эксплуатации. Если учитывать среднее время службы окон (больше 15 лет), то у владельцев данных стеклопакетов вряд ли возникнут сложности. Но неполадки случаются, причем очень часто. Если отсутствует возможность вызвать мастера или вы не хотите лишний раз тратиться на ремонт, то можете самостоятельно сделать основные работы по регулировке ПВХ окна, которые позволят избавиться от большого числа проблем.
Из-за каких проблем и когда требуется регулировка
Осуществлять регулировку пластиковых окон своими руками требуется по мере необходимости. При возникновении определенной проблемы, нужно сразу искать эффективные способы для ее устранения. Даже если первоначальная «калибровка» сделана правильно, в дальнейшем могут появиться проблемы. Они связаны с деформацией крепежных элементов, неправильной техникой эксплуатации, нарушением герметичности, структурной целостности и т.д.
>
С помощью самостоятельной регулировки пластиковых окон можно устранить следующие проблемы:
- Ручка поворачивается с трудом или не поворачивается. Причина проблемы заключается в недостатке смазки или в опускании створки. Для решения проблемы нужно смазать все движущиеся элементы, затем снять заглушку. С помощью отвертки следует определить, где неправильный ход движущегося ролика. После определения проблемы нужно провести затягивание винта отверткой.
- Болтается ручка. С фурнитурой проблемы возникают постоянно. Они решаются за пару минут. Здесь располагается пластинка, которая находится под заглушкой. Она проворачивается на 90 градусов. Для решения проблемы нужно ее затянуть винтами с использованием подходящей отвертки.
- При отрывании средняя часть створки цепляет раму. Зачастую причина кроется в вертикальном или горизонтальном смещении створки. Ситуацию позволит разрешить калибровка подъема створки.
- Провисла нижняя часть створки, а при открывании задевает раму. Эта проблема достаточно распространена и проявляется в случаях, когда окна створки провисают. Решить эту проблему можно путем вертикальной или горизонтальной регулировки подъема створки.
- Продувание. В случаях, когда легкий сквозняк начинает ощущаться из-под утеплителя, необходимо самостоятельно сделать настройку прижима створки.
