Виды открывания пластиковых окон и способы их монтажа. Способы и виды открывания пластиковых окон: характеристики и возможности

Виды открывания пластиковых окон и способы их монтажа. Способы и виды открывания пластиковых окон: характеристики и возможности

Сегодня никого не удивить пластиковыми окнами. Данный товар давно и прочно обосновался на рынке строительно-отделочных материалов.

Важно, чтоб окна были не только красивыми и практичными, но и удобными при эксплуатации. Поэтому, прежде, чем купить пластиковые окна, постарайтесь тщательно изучить особенности их конструкции, и выбрать максимально подходящую для себя.

Существует несколько способов открывания пластиковых окон:

1. Глухие
2. Поворотные
3. Откидные
4. Поворотно-откидные
5. Раздвижные

Глухие окна

Как понятно из названия, такие окна не открываются совсем. Конструкция хоть и является самой недорогой и практичной, но пользуется небольшим спросом. Такое окно невозможно помыть с внешней стороны, находясь внутри помещения. Вернее возможно, но лишь разобрав окно и вынув пакет. К тому же, комнату невозможно будет проветрить. Крайне редко устанавливают такие конструкции на первых этажах офисных зданий.

Поворотные окна

Классика жанра – окно с поворотным механизмом. Открыв такое окно, можно получить доступ к соседним (глухим) створкам. Его можно легко помыть, т.е. в эксплуатации достаточно удобно. Но такая конструкция подойдет не для каждого помещения, поскольку для ее открывания требуется много места. В маленьких помещениях и узких пространствах окно с поворотным открыванием лучше не устанавливать.

Откидные окна

Такое окно не получится открыть полностью. Что не совсем удобно при мытье. Откидное окно можно открыть на проветривание, что практически сравнимо с глухими окнами. Но в этом случае можно хотя бы обеспечить приток свежего воздуха в комнату. Чтобы вымыть такое окно придется так же вынуть стеклопакет. Конструкция не слишком популярна среди потребителей. Такое окно могут установить в помещение, где нет места для поворотного окна, но проветривать помещение нужно.

Поворотно-откидные окна

Самый популярный и универсальный вариант. Они подойдут для любого помещения. Поворотно-откидной механизм открывания вобрал в себя все положительные моменты от предыдущих двух типов. Створку можно распахнуть полностью, а можно лишь слегка откинуть на проветривание. За открывание-закрывание окон такого типа ответственен сложный механизм. Несмотря на его сложность, он не ломается и не имеет каких либо недостатков.

Раздвижные окна

Сравнительно новый вид на рынке оконной продукции. Часто раздвижные окна ставят в помещениях, где нет места поворотным окнам, и в ограниченных пространствах. Практически на каждой лоджии или застекленном балконе можно встретить такой механизм. Он позволяет полностью открыть окно, не занимая свободного места.

Как будет открываться окно – очень важный вопрос. Стоит продумать его заранее, т.к. от этого зависит комфортная эксплуатация окна в будущем.

Режимы открывания пластиковых окон. Режимы открытия пластиковых окон

Режим проветривания пластиковых окон

Герметичность пластиковых окон – их основное преимущество и недостаток одновременно. Закрытое окно приводит к духоте, запотеванию и появлению конденсата. Чтобы этого избежать, используют принудительное проветривание – открытие окна в поворотном или откидном режиме. Когда делается ремонт, стоит заменить окна на пластиковые. Если не открывается режим проветривание, требуется вызывать специалиста, а не искать в картинках механизм и в домашних условиях чинить своими руками.
С наступлением холодов открытое нараспашку окно приводит к существенным теплопотерям, поэтому чтобы избежать слишком частого открывания-закрывания створок, прибегают к установке специальной системы проветривания. Сегодня ее существует несколько видов, и каждый сможет выбрать наиболее подходящий для себя.
Системы, применяемые для проветривания:

• ограничители открытия окна;
• системы оконной вентиляции.

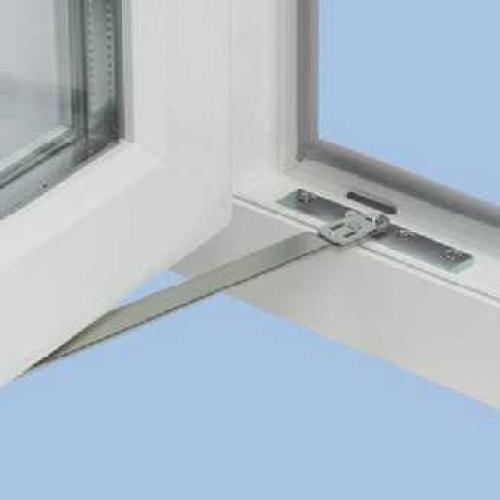

Ограничители открытия створки

Организовать режим проветривания пластиковых окон в осенне-зимний период без риска переохладить помещение и подхватить простуду позволят устройства, ограничивающие открывание створки. В откидном режиме открывания применяется наружная либо встроенная гребенка.
При распашном открывании используется включаемый либо же постоянно работающий тормоз. Режим зимнего проветривания пластиковых окон всегда востребован, как и регулировка. Самостоятельно, даже когда просто не поворачивается ручка пластиковых окон в режим проветривания, чинить не рекомендуется.
Гребенка, находящаяся снаружи, позволяет фиксировать откидную створку в нескольких положениях (от двух до четырех) в зависимости от ее высоты.
Однако не всем нравится то, что она нарушает эстетичность окна.
Гребенка, встроенная в оконную фурнитуру, дает возможность фиксации створки в четырех положениях вне зависимости от ее высоты. Такую возможность предоставляет не каждая фурнитура. Имеется она, например, в фурнитуре Winkhaus. Откидные створки со встроенными гребенками рекомендуется устанавливать во всех комнатах, но если такой возможности нет – то в спальне и на кухне – обязательно.

Сложное открывание окон. Если не закрывается или не открывается пластиковое окно, что делать?

Использование пластиковых стеклопакетов облегчило жизнь потребителей. Отпала надобность красить рамы, заклеивать их на зиму.

Отличные технические характеристики и долгий срок эксплуатации стеклопакетов сделали их незаменимыми в современном строительстве.

Но рано или поздно наступает момент, когда ПВХ-окно выходит из строя – не открывается или не закрывается. Что делать в этом случае?

Можно ли отрегулировать самостоятельно?

Если окно перестало слушать команды или заклинило, первое, что нужно сделать – не впадать в панику. Если конструкция прослужила больше года, в большинстве случаев проблему можно устранить самостоятельно, главное, правильно определить причину поломки.

Как правило, обычной регулировкой конструкции можно обойтись в случаях, если присутствуют определенные признаки неисправностей :

• створка окна при движении цепляется за фурнитуру или короб, из-за чего неплотно прилегает к раме;
• провисание нижней части створки, вследствие чего окно может пропускать сквозняки;
• клин ручки при открытии/закрытии конструкции;
• снижение уровня звукоизоляции в помещении;
• скрипят петли или составляющие фурнитуры;
• необходимость прилагать усилия для открытия/закрытия створки.

Чтобы избавиться от этих дефектов, не обязательно звать на помощь специалистов. При наличии начальных навыков ремонт можно провести самостоятельно.

Радикальные действия при проблемах открывания и закрывания

Иногда случается, что окно начинает «клинить» сразу после установки и плохо закрываться/открываться. В этом случае отремонтировать самостоятельно не поможет, так как, скорее всего при монтаже была нарушена технология установки ПВХ-окна. В такой ситуации простая регулировка не поможет, придется вызывать профессионалов.

Способы решения

Способ ремонта зависит от того, что именно вышло из строя, поэтому в первую очередь необходимо правильно определить источник неисправности. После этого, можно приступать к ликвидации проблемы.

Регулировка при провисании

Если проблема в провисании створки, ремонт будет заключаться в подъеме ее вверх или в отводе в сторону провисания. Работы по подъему проводятся поэтапно:

1. С петли снять декоративный колпачок: поддеть его плоской отверткой.
2. В упорный винт вставить шестигранник (4 мм), крутить по часовой стрелке для поднятия створки, против часовой – для ее опускания.

Если нужно сместить низ створки, действия следующие :

1. Снять с петли колпачок.
2. Шестигранником крутить винт по часовой стрелке для плотного притяжения створки к петле.

Чтобы сместить и отрегулировать верх створки , нужно также произвести определенные манипуляции:

1. Открыть створку.
2. С верхней петли снять колпачок.
3. В ножницах находится винт, который нужно крутить влево или вправо, регулируя положение створки.

Регулировку рекомендуется производить плавно, не делая резких движений. Винт лучше поворачивать постепенно, по пол оборота.

Настройка ручки

Если окно не открывается/не закрывается, потому что, проблему можно решить быстро и безболезненно:

1. Снять декоративную пластину с рычага: открутить и повернуть в основании под прямым углом.
2. Если ручка туго открывается, нужно немного открутить крепление, если рычаг разболтался – затянуть.
3. Силиконовой смазкой смазать все подвижные детали.
4. Несколько раз повернуть рычаг, чтобы проверить, удалось ли ликвидировать неисправность.

После проверки работоспособности ручки, необходимо вернуть декоративную пластину на свое место.

Ремонт при тугом открывании

Если заклинившее ПВХ-окно сложно открыть, нужно искать причину неисправности и избавляться от нее. Причин может быть несколько.

1. . Несвоевременный уход за фурнитурой приводит к тому, что на конструкции скапливается пыль и грязь, которая мешает нормальной работоспособности стеклопакета. Чтобы решить эту проблему необходимо:
   • смазать все части фурнитуры синтетическим или минеральным маслом. Если проблема заключалась в засорившейся фурнитуре, ремонт на этом будет окончен.
2. Регулировка прижима . Чтобы отрегулировать цапфу ПВХ-окна, необходимо повернуть эксцентрик. Цапфа может иметь форму овала или цилиндра. Овальная цапфа регулируется с помощью плоскогубцев. Инструментом нужно повернуть цапфу так, чтобы овал располагался в горизонтальном положении.

   Если цапфа имеет цилиндрическую форму, нужно найти в торце гнездо под шестигранник. Регулировка будет заключаться во вращении цапфы влево или вправо. Увеличивает прижатие поворот влево, ослабить прижим – вправо. Максимальным прижатие будет в том случае, когда гнездо под шестигранник окажется со стороны внешней части створки.

   Чтобы отрегулировать прижим сверху, необходимо аналогичным способом подкрутить или открутить цапфы с нижней стороны пластины поворотно-откидного механизма верхних петель. Нужно знать, что при регулировке верхнего прижима, окно должно быть открыто в двух положениях.

Виды открывания окон. Виды открывающихся окон

Сегодня трудно представить себе дом без окон, хотя есть в мире экземпляры, лишенные этой привычной архитектурной детали. Существуют также жилища, хозяева которых из-за неудачного соседства решили не устанавливать окна в обычном направлении, предпочтя установку нескольких десятков зенитных фонарей из матового акрила. Яркий пример тому — бетонный дом в Хиросиме. Лично я не представляю себе уютного жилья без качественного дневного освещения и потока свежего воздуха, и нашу потребность в этом как нельзя лучше удовлетворяют окна. Они могут быть деревянными или пластиковыми, иметь самую разную форму и открываться в различных направлениях. Вот о том, какие существуют окна по направлению открывания мы и поговорим сегодня.

Способы открытия створок

Как правило, в многоэтажных домах устанавливают однотипные металлопластиковые окна белого цвета, которые можно открыть на себя (поворотная створка) или наверх (откидная створка). Очень часто половина окна совсем не открывается, это носит название «глухая створка».

На самом деле способов открывания створок гораздо больше, и некоторые из них очень удобны и более активно используются в частных домовладениях. Ниже — описание каждого способа + наглядная схема открывания.

1. Глухая створка. Такая створка не предполагает возможность открывания. Как правило, такие створки устанавливают в витринах магазинов, в комбинированных оконных системах, когда какая-то створка открывается, а какая-то нет. Такая створка усложняет процесс очистки внешней стороны окна и не дает проветривать помещение.

2. Поворотный способ открытия створок (поворотная створка). Такие окна могут открываться внутрь помещения или наружу. Это достаточно распространенный тип открывающихся окон. Одна сторона такого окна закреплена на петлях. Для открытия окна нужно потянуть за ручку, после чего оно откроется с поворотом вокруг закрепленной оси. Стоимость таких окон достаточно невысока, и они довольно востребованы на рынке современных окон.

Циферблат Город Адимари

Постапокалиптический роман «Циферблат. Город Адимари» погрузит во вселенную кровожадных демонов кумо, бессмертных лионитов и металлических оборотней. Когда привычный мир рушится, главное не терять веры в себя…

3. Откидной способ открытия створок (откидная створка). Описанный выше способ открытия створок очень часто комбинируют с откидным, так как это позволяет в зависимости от желания владельца открывать окно в режиме легкого проветривания наверх или нараспашку. Производители окон предусматривают возможность поворота ручки в разных направлениях для того или иного направления открытия. Открытие поворотным способом — ручка в горизонтальном положении, откидным — в вертикальном. Хотелось бы сказать, что в дешевых окнах очень часто створки заедают при повороте ручек, с чем мне приходилось сталкиваться при съеме квартиры в новостройке. Лучше выбирать более долговечный и качественный вариант, как на .

4. Подвесной способ открытия створок (подвесная створка). В этом случае створка открывается в нижней части окна. Очень важно, чтобы такое окно также было выполнено качественно, так как риск прищемить пальцы довольно велик.

5. Поворотный по вертикальной оси способ открытия створок (поворотная по вертикальной оси створка). Такое окно можно открыть в правый или левый бок, при этом часть окна выходит наружу, а другая — внутрь квартиры. Этот вид створок нельзя назвать самым популярным, так как он не слишком удобен.

6. Поворотный по горизонтальной оси способ открытия створок (поворотная по горизонтальной оси створка). Все аналогично способу под номером пять, только окно открывается вверх и вниз, в не вбок.

7. Раздвижной способ открытия створок (раздвижная створка). Очень удобный способ, так как можно открыть окно на любую ширину и он более безопасен в случае, если в вашем доме есть кот. Мало кто знает, что открытие окна на верхнее проветривание потенциально опасно для кошек, так как они пытаются выбраться, соскальзывают вниз и ломают хребты (в мире тысячи зарегистрированных случаев). Пластиковые окна скользкие, животным не за что зацепиться когтями.

8. Складной способ открытия створок (складная створка). В этом случае окно легко складывается по типу гармошки. Такие окна выглядят довольно оригинально, и при грамотном оформлении можно создать очень красивую оконную композицию.

Виды окон по способу открывания. Как могут открываться створки?

Виды открывания пластиковых окон довольно разнообразны, что позволяет использовать окно в любом интерьере, делая его наиболее практичным и функциональным. Большинство пластиковых конструкций открывается внутрь помещения. Кроме этого, верхнюю их часть можно потянуть на себя и поставить в режим зимнего проветривания. Однако это наиболее привычный и стандартный способ, открывание пластиковых окон может осуществляться и по другим схемам:

• Глухая створка. Чаще всего устанавливаются в магазинах или жилых помещениях как дополнительное окно. Такая створка не открывается, не позволяет проветривать помещение. На схеме такое окно будет обозначено прямоугольником с крестом в центре.
• Поворотные виды открывания окон более популярны. Оконная створка может поворачиваться, чаще внутрь, но на некоторых конструкциях она открывается наружу. Обычно такие делают под заказ, так как встречаются они достаточно редко. Одна сторона такого окна держится на петлях, вторая закрывается при помощи ручки, при повороте которой по своей оси фурнитура меняет положение, позволяя открывать створку или ставить ее в нужное положение. Обозначение открывания окон на плане довольно простое: это прямоугольник, внутри которого находится треугольник. Его основание показывает на ту сторону, где находятся петли, а вершина направлена на сторону, где находится ручка. Он может смотреть влево или вправо в зависимости от того, в какую сторону открывается створка.
• Откидные конструкции. Окно открывается поворотом ручки, но отделяется верхняя часть створки, довольно редко встречаются полностью откидные варианты. Обычно это режим зимнего проветривания, и такой способ открывания комбинируется с распашным. Если окно открывается только на себя, то на схеме оно будет отражено в виде равнобедренного треугольника, находящегося в прямоугольнике.
• Подвесной способ является довольно интересным. Открываться в этом случае будет нижняя часть конструкции, а петли находятся сверху, однако пользоваться таким окном надо осторожно, легко прищемить пальцы. Открывание окон данного типа на чертежах выглядит, как и в предыдущем варианте, но треугольник будет перевернут.
• Если окно поворотное и перемещается по вертикальной оси, оно может отодвигаться влево или вправо, при этом становится поперек рамы, поэтому часть створки останется в помещении, а часть будет выглядывать на улицу. Это достаточно удобно, если внутри комнаты нет достаточного пространства для распашной створки, например, стоит мебель или имеется стена, о которую она будет цепляться. На схеме такое окно будет обозначаться как прямоугольник, в центре которого галка со стрелкой. Стрелочка показывает, в какую сторону смещается створка. Однако такие окна не очень удобно открывать, поэтому они встречаются нечасто, и не все компании изготавливают такие модели.
• Поворот по горизонтальной оси. Система похожа на рассмотренную выше, однако если в первом варианте створка становится поперек стены, то в этом она ложится параллельно подоконнику. Обозначение открывания окон на чертежах тоже схоже, но стрелка расположена вертикально.
• Раздвижной. Такое окно используется достаточно часто, если в помещении нет места для открывания створок. Кроме этого, это популярная система для балконного остекления, поэтому встретить ее можно довольно часто. Такое окно не требует дополнительной фиксации, при этом может открываться на любую ширину. Можно сделать достаточно большой оконный проем без перегородок, чего нельзя добиться при распашном способе. Такие типы открывания окон на схеме обозначаются предельно просто – в виде прямоугольника с горизонтальной стрелкой; в какую сторону она показывает, в ту сторону и сдвигается створка.
• Складной способ; он же может называться гармошкой. Данные варианты открывания окон широко применяются в тех случаях, когда оконный проем достаточно большой, но требуется, чтобы он открывался максимально и не имел перегородок. Створки при открывании заходят одна за одну, как отсеки гармошки, и становятся параллельно или поперек стены в зависимости от конструкции. Это довольно удобный способ, так как створки можно не только сложить так, чтобы они занимали минимум пространства, но и использовать не все сразу, что позволяет открывать оконный проем на нужную ширину. В интерьере такая конструкция смотрится достаточно оригинально и современно. Такой тип открывания пластиковых окон на схеме будет обозначен волнообразной стрелкой, по направлено которой сдвигается конструкция.

Система пластиковых окон. Из чего состоит пластиковое окно

В основе состава профиля, используемого при изготовлении пластиковых окон, лежит поливинилхлорид (ПВХ). Этот элемент химически нейтрален, что означает, что он не вступает в реакцию с воздухом и влагой, не боится большинства неорганических щелочей, кислот, моющих средств и растворителей.

Сама конструкция пластикового окна состоит из следующих составляющих: профиль (рама, створка, импост, штапик), стекла, фурнитура, контуры уплотнения (резинки).

Рама

Рама — это основная часть оконной конструкции. По своей форме полностью повторяет размеры и форму оконного проёма для обеспечения максимальной фиксации в проеме. Количество воздушных камер в раме может варьироваться от 3 до 7 в зависимости от типа профиля и его марки. В нашей стране наиболее популярны трех и пятикамерные профили – т.е. в профиле либо три замкнутые камеры (полости) либо пять. Толщина пластиковых стенок колеблется от 2 до 3 мм.При выборе профиля следует учитывать регион, в котором вы проживаете. Так, например, для южных регионов, с теплыми зимами подойдет трехкамерный профиль, более дешевый, в северных районах оптимален пятикамерный, который будет лучше сохранять тепло в помещении.Пластиковый профиль армируется специальным П-образным профилем из нержавеющей стали, благодаря чему обеспечивается высокая прочность изделия. Металлический профиль вставляется внутрь пластикового профиля, в одну из камер (самую большую, специально для этого и предназначенную) при изготовлении рамы. Поскольку профиль также пустой, на теплопроводность рамы он не влияет.

Пластиковые окна с горизонтальным открыванием. Виды и комплектация горизонтальных окон

Горизонтальные ПВХ окна — это название, объединяющее два типа конструкций:

• Во-первых, так иногда называют светопрозрачные конструкции, смонтированные в плоских частях кровли.
• Во-вторых, это конструкции, у которых ширина превышает высоту.

Монтаж остекления в плоской кровле требует особого подхода к герметизации, потому практикуется редко из-за высокого риска протечки. Вместо него в современных домах используют кровельные фонари — более сложные по конфигурации. А вот конструкции в виде «лежащего» прямоугольника используются при остеклении домов гораздо чаще.

Конфигурация окна напрямую зависит от его размеров. Небольшие окна обычно делают одностворчатыми — просто потому что вторую створку делать негде, да и незачем. Крупные проемы подходят для установки двух- или трехстворчатых окон.

Современные горизонтальные металлопластиковые окна могут по-разному открываться. Иногда такое окно делают глухим — это оправдано либо при небольшом размере, либо в том случае, если в помещении установлены другие открывающиеся конструкции. Другие варианты комплектации:

• Откидное окно с фрамужным типом открывания.
• Окно с одной или несколькими поворотными (либо поворотно-откидными) створками.
• Раздвижное окно.

Первый и третий вариант встречаются чаще всего. Фрамуги — это основной источник свежего воздуха в помещениях, где по тем или иным причинам нельзя делать открывающимися основные створки. Раздвижное окно — отличное решение с точки зрения экономии полезного пространства. Широкие створки (а у горизонтальной конструкции они по определению широкие) двигаются в плоскости рамы и при открывании не занимают место.
