Установка ПВХ-окон относится к ответственным работам, поскольку от ее качества зависит создание нормальных условий проживания в доме и безопасность проживающих.

Для этого разработаны десятки нормативных актов, которые регламентируют все рабочие стадии, начиная от производства материалов для выработки оконных узлов, технологии изготовления, хранения готовых изделий, доставки их на место, а также монтажа и эксплуатации такого окна в деревянном строении.

Основные нормативные документы, которые должны учитывать все участники процесса — производители блоков, установщики и владельцы:

1. СанПиН № 2.1.2.2645.10 — установлены условия проживания: по температуре внутреннего воздуха, относительной влажности и предельному уровню шума.
2. ГОСТ № 30674 , изданный в 1999 г, определяет основные конструктивные требования к окнам.
3. ГОСТ № 23166 , изданный в 1999 г., определяет условия изготовления ПВХ-окон.
4. ГОСТ № Р 52749 , изданный в 2007 г., требования к монтажным швам ПВХ-окон.
5. ГОСТ № 30971 , изданный 2012 г., обладает самой полной информацией по установке ПВХ-окон.
6. СНиП №23-02 , изданный в 2003 г., определяет условия энергоэффективности оконного блока.

Основные требования ГОСТ к установке металлопластиковых окон в деревянных стеновых проемах:

1. Оконная рама должна иметь меньший размер, чем оконный проем: по ширине на 4 см, а по длине на 7 см.
2. Погрешность по горизонтали не может быть выше 1мм на 1 м длины рамы.
3. Для крепления запрещено использование пены, только механические крепежи.
4. Основательные требования предъявлены к сборочному шву, снаружи ставится водоизоляционная защитная мембрана, а внутри теплоизоляционный слой.

Важно! Также ГОСТ предъявляет особые требования по расположению оконной рамы в толще стены, оно определяется проектировщиком исходя из материала стен ее конструкции и расчета изотерм.

Нормы расположения ПВХ-окон в стене деревянного дома в зависимости от ее многослойности:

1. Однослойные стены — 2/3 глубины проёма от внешней плоскости стенки.
2. Сборные стены — 1/2 глубины проёма от внешней плоскости стенки.
3. Изолированные стены из бревен с изолирующим слоем в середине конструкции — на линии установки утеплителя.
4. Бревенчатые стены — 2/3 глубины проёма от внешней плоскости стенки.
5. Бревенчатые стены с внешним утеплителем — окно устанавливается насколько можно поближе к внешней плоскости стенки, непосредственно с изоляционным слоем.

При установке на стене внешнего утеплителя преимущественным вариантом считается метод осаждение рамы, когда она частично выступает за плоскость стенки и закрыто утеплителем по всему периметру.

Нужна ли обсада в старом деревянном доме. Для чего нужна обсада в деревянном доме

Перед тем как деревянная коробка превратится в полноценный дом, она должна отстояться год, два, три. За это время свежие бревна подсохнут, и дом немного изменится в размерах — усядется. Только после этого можно делать обсаду и ставить окна и двери.

Но древесина хорошо впитывает влагу, поэтому в сырую погоду стены всегда будут слегка разбухать, а в сухую и теплую — усаживаться (хоть и не так сильно, как в первые годы после постройки).

В этом отношении дверные и оконные проемы — самое уязвимое место в доме. Если просто прорезать стены и установить окна и двери, то разбухшие от влаги бревна однажды могут раздавить их. Чтобы этого не случилось, делают обсаду.

Василий Митрофанов

Обсада в деревянном доме нужна абсолютно для всех проемов, будь это слуховое окно или вентиляционное отверстие. Неважно, ставите ли вы деревянные окна и двери или пластиковые — без окосячки вам не обойтись.

Выглядит обсада как еще одна рама для окон или дверей. Она нужна, чтобы отделить проем в стене от того проема, в который устанавливается окно. При монтаже между частями обсады и стеной дома оставляют довольно крупные зазоры. Благодаря этому бревна (или брус), из которых сделаны стены, смогут свободно двигаться при естественных перепадах влажности и не будут давить с боков на окно или дверь.

Чем крепить пластиковые окна в деревянном доме. Чем крепить пластиковые окна в деревянных домах

Обязательно посмотрите наш каталог проектов - Дома из бруса и Дома из профилированного бруса .
Мы строим тёплые деревянные дома в Москве, Московской области и ЦФО с 2007 года.
Строительство домов из живого костромского леса под усадку и под ключ.

Ключевое значение для долговечной эксплуатации ПВХ окон в любой постройке имеет правильное выполнение их крепления к конструкциям проема. Особенно внимательно требуется выполнять подобные работы при установке пластиковых конструкций в строениях из бревна и бруса. Именно поэтому крепить окна в деревянном доме следует с учетом нескольких немаловажных моментов.

Причины популярности ПВХ окон в деревянных домах

Однако, прежде чем описать, как необходимо крепить пластиковые окна в деревянном доме, следует понять причины популярности подобных конструкций. Они достаточно очевидны и заключатся в наличии ряда весомых и весьма значимых достоинств, в числе которых:

• долговечность. ПВХ окна при грамотной установке и правильном использовании прослужат заметно дольше любых других альтернативных вариантов;
• надежность. Она состоит в способности конструкции выдерживать значительные нагрузки и самые разнообразные воздействия, включая механические, атмосферные и т.д.;
• универсальность. Оконные заполнения из пластика активно используются в самых различных постройках. Естественно, срубы из бревен или дома из бруса не являются исключением;
• отменная тепло- и шумоизоляция. Продукция солидных компаний-производителей обеспечивает высокий уровень комфортности проживания в доме, застекленном ПВХ конструкциями;
• практичность и простота в уходе. Обслуживание пластиковых изделий сводится к необходимости поддержания их в чистоте и периодической смазке подвижны деталей фурнитуры;
• возможность выбора комплектации и установки разнообразных дополнительных полезных деталей и элементов. Покупатель самостоятельно определяет не только форму и вид пластикового заполнения окна, но и цвет профиля, а также наличие таких аксессуаров, как защитная пленка, сетка от насекомых, вентиляционные клапаны и т.д.

Установка пластиковых окон в брусовом доме. Установка пластиковых окон в дом из сруба

На сегодняшний день окна ПВХ все чаще устанавливаются в деревянных постройках – нет никакого смысла устанавливать в бревенчатые строения простые деревянные окна, которые имеют низкие свойства теплоизоляции. Специалисты, занимающиеся проблемами внедрения новых технологий строительства, утверждают, что использование современных пластиковых окон куда более практичное решение.

Пластиковые окна состоят из нескольких основных элементов:

• герметичного стеклопакета, который обладает двумя контурами уплотнителя между рамой и створкой;
• пластиковой рамы из ПВХ-профиля;
• фурнитуры, позволяющей удобно открывать и закрывать окно.

Важно, чтобы установка всех составляющих происходила в соответствии с технологией процесса – монтаж пластиковых окон в домах из бруса обладает многими особенностями, которые, к сожалению, учитывают не все компании. Неправильно выполненный монтаж негативно отобразится на сроке эксплуатации конструкции, а значит, есть смысл рассмотреть пошагово, как будет проходить этот процесс.

В первый год после постройки из-за усушки дерева бревенчатый дом ощутимо оседает, теряя до 10% высоты. По этой причине ПВХ-окна не могут устанавливаться в проемы. Подсыхающее бревно давит на профиль, что затруднит его открывание и сможет повредить раму. В результате, владельцу понадобится срочный ремонт.

Чтобы не допустить такое неприятное происшествие, окно нужно установить в «окосячку» или «обсаду», то есть из бруса собирается каркас, который компенсирует усадку стен. Каркасом обеспечивается вертикальное беспрепятственное перемещение оконных блоков, а также усиливает прочность всего дома. Обсадные коробки не жестко крепятся к стенам, а посредством брусков скольжения. Поэтому важно выполнить устройство вертикальных пазов заранее.

К сожалению, при работе на этот пункт обращает внимание небольшое количество ремонтно-строительных организаций, что часто приводит к необходимости ремонта в будущем – если только за монтажом «окосячки» не проследит сам хозяин.

Более того, для придания окнам традиционного внешнего вида стоит использовать фальшпереплеты. Они представляют собой тонкий декоративный профиль, который наклеивается с двух сторон.

Установка пластиковых окон в деревянном доме без окосячки. Монтаж окосячки в постройках с окнами ПВХ

Если вы планируете установить пластиковые окна со стеклопакетами в вашем, это не означает, что окосячка не потребуется. Она все равно необходима, но монтаж будет иметь определенные отличия от установки обсады для деревянных окон, где зазоры проема окна могут быть меньше.В верхней и нижней части оконный проем должен быть несколько шире рамы, которая будет в него вставляться (не менее чем на 4 – 6 см). Такие просветы называются компенсационными (усадочными). Они позволяют срубу передвигаться по вертикали относительно окна, предотвращая его деформацию. Для того чтобы правильно рассчитать величину просвета, необходимо учесть толщину досок окосячки, толщину шва и коэффициент усадки.

Наиболее правильный вариант – сначала подготовить оконный проем и смонтировать обсаду и только потом заказывать окна ПВХ. Так вы избежите риска несовпадения размеров.

Далее в торцевой части проема следует при помощи бензопилы вырезать гребень. Он послужит основой для лафета, изготовленного из бруса (150 * 100 миллиметров), с углублением (на 5 сантиметров шире, чем окно). Паз обеспечит бревнам свободное движение и снимет с окна чрезмерную нагрузку при усадке.Для изготовления вершника хорошо подойдет обрезная доска (150 * 40 миллиметров) с углублениями под гребень с каждой стороны. По завершении монтажа лафетов он крепится саморезами.Когда обсада будет полностью готова, просветы нужно законопатить и уплотнить при помощи джутовой ленты.

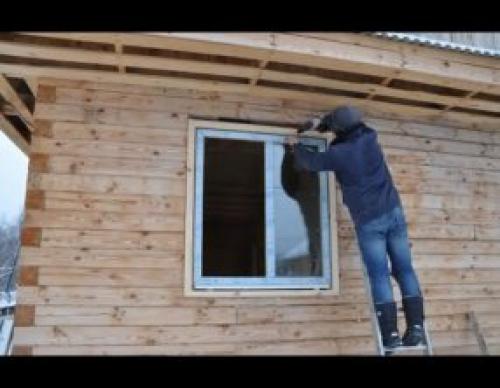

Установка пластиковых окон своими руками в деревянном доме. Установка пластиковых окон своими руками в деревянный дом. Технология установки. Инструкция, фото

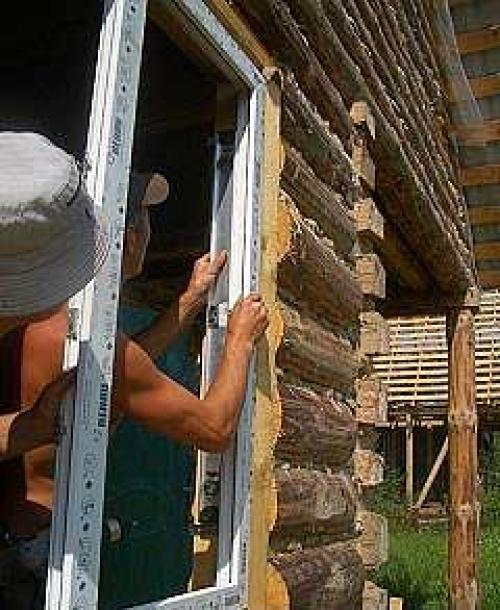

Установка пластиковых окон своими руками в подготовленную окосячку деревянного дома, как и другие строительно-монтажные работы, осуществляется с помощью строительного уровня и отвеса.

Очень важно, чтобы пластиковые окна в доме стояли строго по уровню, иначе открытая, например, створка окна будет сама закрываться или наоборот открываться под собственным весом. Таким образом, технология установки пластиковых окон в окосячку деревянного дома включает в себя перед креплением окна выставление его по уровню и отвесу.

Вот наша, собственным опытом разработанная, инструкция по установке пластиковых окон в сруб.

Сначала хочется отметить один момент, о котором нужно будет вспомнить во время покупки пластиковых окон: Когда будете покупать окна, хорошо бы сразу купить для них монтажные крепления, в идеале по 6 штук на одно окно.

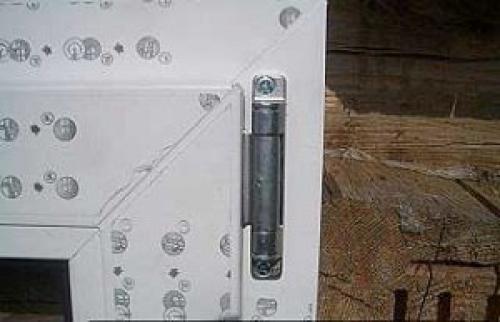

Это железные пластины (см. фото) которые с помощью небольших усилий закрепляются в специальных технических салазках по бокам оконной рамы. Таким образом, рама крепится к окосячке с помощью саморезов сквозь эти монтажные крепления.

Многие установщики пластиковых окон при установке крепят окно просверливая раму насквозь, но это ведь нарушение технологии, да и герметичность специальных воздушных камер в профиле пластикового окна таким образом нарушается, поэтому это не наш метод.

Пластиковые окна в деревянном доме вообще вещь по идее очень капризная, но если соблюдена правильная технология установки, то такие окна в вашем доме прослужат долго, не расстраивая своих хозяев всяческими перекосами и прочими неполадками.

Для того, чтобы установка окон своим руками не превратилось в мучение, советуем вам снять с рамы окна оконные створки. Для их снятия необходимо вытащить штырьки из петель. Без оконных створок рама весит немного, и кантовать её будет гораздо удобнее, что серьезно облегчит установку окон.

Инструкция действий по установке пластиковых окон в подготовленную окосячку деревянного дома такова:

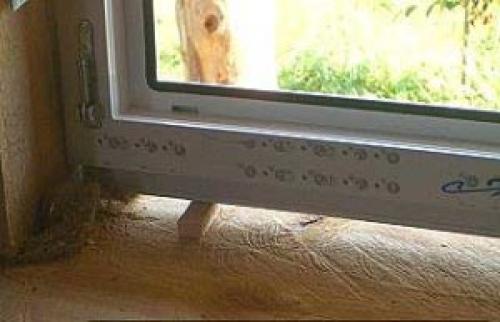

Выравниваем окно. Ставим окно на нижнюю часть проема на щепки толщиной примерно 2см и регулируем его по уровню горизонтально. Для выставления горизонтального уровня лучшим инструментом на наш взгляд является водяной уровень.

Воду не обманешь, она всегда выравнивается по уровню горизонта.

Таким образом, установив окно точно по уровню горизонта, подкладывая для этого щепки нужной толщины под раму, оставит снизу примерно двухсантиметровый зазор для запенивания монтажной пеной, переходим к выставлению уровня вертикального, чтобы створки окна не жили своей жизнью.

Как выставляется вертикальный уровень при установке пластикового, да и любого другого окна, думаю, подробно объяснять не стоит, на фотографии все хорошо видно.

После того как поставили окно по уровню, крепим его к окосячке саморезами через вышеупомянутые монтажные крепления.

Тут есть один технологический момент – не попадите саморезом в гребень бревна, на котором сидит окосячка.

Лучше вкрутить саморез чуть наискосок, чем лишить конструкцию окосячки независимости от сруба в плане свободного хода лафетов по гребням бревен.

Следующим шагом в нашей инструкции по установке пластиковых окон в деревянный дом будет крепление оконных створок. Повесить створки на окно нужно обязательно до запенивания, если же запенить раму без створок, монтажная пена может чуть погнуть раму, и створки будут плохо закрываться/открываться.

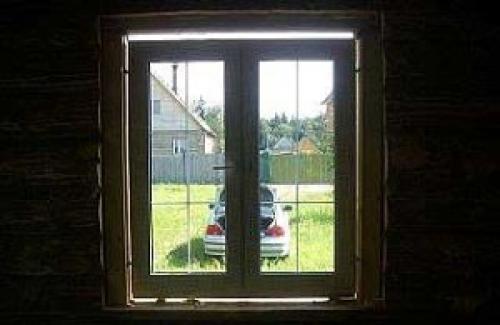

Таким образом, если правильно соблюдена технология и ровно выполнена установка окосячки и пластикового окна, ваше окно должно встать таким образом, что со всех сторон от рамы до окосячки останутся расстояния примерно по 2 см для монтажной пены.

А над верхней частью окосячки останется зазор до бревна 5-10см для усадки сруба, чтобы когда он полностью высохнет, верхние бревна не давили на окна.

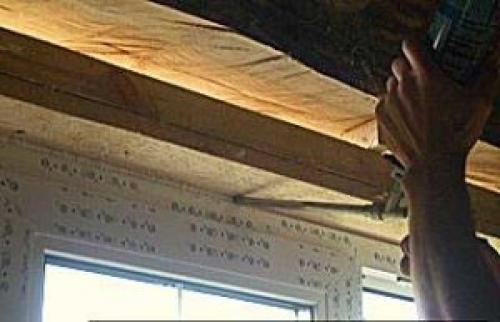

Запенивание окна. Контрольная проверка – На уже закрепленном, но еще не запененном окне, с вставленными створками, открываем окно и смотрим.

Если открытая наполовину створка пластикового окна не пытается открыться дальше или наоборот закрыться, значит наше окно установлено правильно и можно запенивать раму монтажной пеной.

Вот такая у нас технология установки пластиковых окон своими руками вышла. Надеемся, вам пригодится в строительстве вашего деревянного дома! Удачного строительства!

Глубина установки окна в деревянном доме. Монтаж окна на правильную глубину стены – залог тепла и комфорта в доме

Ошибки во время монтажа приводят к снижению эффективности деревянных окон и финансовым потерям. О том, как определить достаточную глубину установки, поговорим в этой статье.

Качественная тепло- и звукоизоляция жилого помещения возможна только при правильном расположении оконных рам в толще стены. Ошибки во время монтажа приводят к снижению эффективности деревянных окон и финансовым потерям. О том, как определить достаточную глубину установки, рассказал директор московской компании OknaBau г-н Животовский.

Как зависит расположение окон от вида и толщины стен?

Глубина установки напрямую связана с материалом, из которого выстроен дом. Чтобы при минусовых температурах избежать конденсации на окнах и неконтролируемых потерь тепла, важно расположить их в правильном месте.

• Однослойные строения из бревна, бруса, газобетона или кирпича. Рама должна находиться в серединной части стены.
• Постройки из двух слоев (основной материал плюс теплоизоляция). Окно следует располагать ближе к фасадной части. Допустимо, чтобы рама выступала за пределы проема, но при этом была защищена утеплителем.
• Стены из трех слоев. Средний — это утеплитель, в плоскости которого и устанавливается рама.

На чем основаны такие схемы монтажа?

Для этого придется вспомнить уроки физики в средней школе, на которых изучалось такое понятие как изотерма. Проще говоря, это условная линия, которая соединяет точки с одинаковой температурой.

Зимой на прямых участках здания параметры теплофизики равны, соответственно, изотермы проходят параллельно стенам. В свою очередь тепловая волна направляется из помещения наружу перпендикулярно пересекая изотермы.

Что касается наружных углов строения, участков вокруг окон и дверей, то здесь температура распределяется неравномерно. Чем ближе к окну, тем сильнее изотермы искривляются в сторону стыка рамы и проема. Снижение температуры на этих участках повышает риск охлаждения до появления точки росы, в результате чего на стеклах и откосах образуется влага.

Согласно санитарных правил, нормальным в жилом помещении считается влажность не более 60% и температура воздуха в пределах 18-22 градусов. При таких условиях водяной пар конденсируется при соприкосновении с поверхностью, охлажденной до 9-12˚С. Чтобы не допустить этого, 10-градусная изотерма должна находиться внутри помещения. По этой причине рамы располагают в зоне плюсовых температур. Если окно смонтировано неверно, то лучшим выходом будет качественное утепление места сопряжения со стеной.

Правила установки распространяются на все типы строений? Что касается высотных домов, то схемы монтажа разрабатываются еще на стадии проектирования и активно используются при возведении. Ситуация с малоэтажным строительством выглядит не так оптимистично. Хотя и существуют грамотные расчеты, продуманные решения, на практике им мало уделяют внимания, полагаясь на специалистов-монтажников.

Перечислю основные требования к глубине расположения окон в частных домах:

• Узкие рамы до 130 мм устанавливают со сдвигом на четверть от наружной стены. При этом необходимо обязательное утепление откосов.
• Широкие рамы от 130 мм также смещаются от фасада, но в утеплении они не нуждаются.
• Если дом снаружи облицован кирпичом без использования термоизоляция, то рама монтируется на четверть толщины кирпича с последующим утеплением откосов.
• Для трехслойных стен рекомендуется монтаж со сдвигом на четверть к теплоизолирующему слою, для которого лучше всего подходит плотный пенополистирол. Профильный каркас для устройства термоизоляции нежелателен, так как металл образует сильные мостики холода.

Куда вы порекомендуете обращаться за услугой профессионального монтажа окон?

Установка деревянных оконных конструкций требует от исполнителей определенных знаний, навыков, владения специальными инструментами. Проводить такие работы должны специалисты высокой квалификации. Чтобы не допустить ошибок при установке, ответственно подходите к выбору исполнителя, изучайте рынок, читайте отзывы в интернете, интересуйтесь мнением друзей и знакомых.

Компания Окнабау профессионально занимается изготовлением и установкой окон из древесины свыше 10 лет. У нас собственное производство и лучшая европейская фурнитура. Мы используем натуральные экологически чистые материалы. Быстро и качественно исполняем любые задачи и реализуем самые смелые творческие идеи.

Источник: https://amerikanskie-okna.aystroika.info/novosti/ustanavlivaem-plastikovoe-okno-v-derevyannom-dome-kak-sdelat-montazh-okon-pvh-v-derevyannom

Особенности установки окон своими руками. Подготовка профиля к монтажу

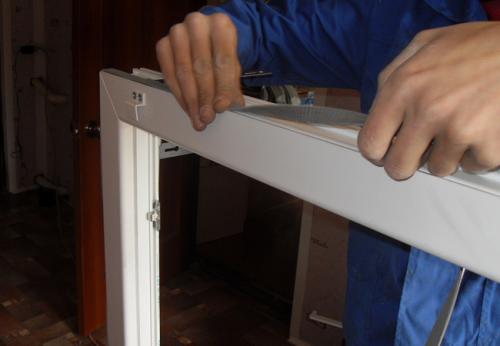

Прежде чем установить новое окно, необходимо его разобрать: снять створки и изъять стеклопакеты из глухих частей окна. Поскольку с внешней стороны оконный профиль оклеен защитной пленкой, перед монтажом обязательно нужно избавиться от нее. Необходимо также сразу зафиксировать крепления для москитной сетки, а сливные отверстия закрыть декоративными заглушками.

Немаловажный этап при подготовке оконного профиля к установке – это соблюдение требований по защите монтажного шва или монтаж окон по ГОСТ . В российском климате с высокими перепадами температур даже при самом аккуратном монтаже и использовании окон проблемой может стать появление конденсата, а затем и грибка на стенах, прилегающих к оконному проему. Во избежание этой неприятности рекомендуется использовать пароизоляционные и гидроизоляционные паропроницаемые ленты. На этом этапе, перед установкой оконной коробки в проем, на внутреннею часть четверти проема или на профиль коробки, в место его примыкания к четверти, необходимо наклеить ПСУЛ (паропроницаемая саморасширяющаяся уплотнительная лента).

Это позволит обеспечить герметичное примыкание профиля к оконному проему. Для обеспечения герметизации шва изнутри помещения, в соответствии с рекомендациями производителя, к профилю приклеиваются пароизоляционные ленты. Для герметизации примыканий доборных элементов, расширительного и подставочного профиля рекомендуется использовать саморасширяющуюся ленту.
