Среди всех типовповоротно-откидной механизм самый популярный и лучший по своим возможностям.

Его особенностью является наличие ножниц, модифицированных петель, зацепов и переключателей, позволяющих двигать, фиксировать створку и по вертикали, и по горизонтали, а также улучшать режим проветривания, эффективнее регулировать наклоны, степень прижатия.

Просто поворотная система намного урезанная по объему опций, ее часто меняют на описанную выше.

Рассмотрим, из чего состоит поворотно-откидная фурнитура, ее возможности, как отремонтировать, установить с нуля или заменить ею изношенные или менее функциональные механизмы закрытия/открытия, установленные на ПВХ-стеклопакетах.

, обеспечивающие работу стеклопакета, открывание/закрывание, переведение в определенные режимы и фиксацию в них. К такому оснащению также относятся, элементы проветривания, декоративные части.

Механизмы обычных окон – фактически это лишь, ручки, болты крепления. Но у изделий, которые принято называть стеклопакетами (бывают не только пластиковыми, но и деревянными, алюминиевыми) система, обеспечивающая открытие/закрытие представляет собой сложный взаимосвязанный комплекс многочисленных больших и мелких деталей, реек, пластин обвязки по всему периметру створок, рамы.

Сложность конструкции обусловлена повышенной функциональностью такого окна: несколько режимов (сезонные позиции, проветривание, открытие/откидывание), возможность регулировки прижима, положения, блокировки.

Перечислим все возможные типы фурнитуры для ПВХ-стеклопакетов, чтобы подробнее отобразить место среди них описываемого типа механизма:

• Поворотная (включая штульповую) и поворотно-откидная. Это классические самые распространенные разновидности для пластиковых и подобных им стеклопакетов. Первые обладают ограниченной функциональностью известной издревле – открытие (движение) только по горизонтали, в стороны, а также некоторые опции разных режимов, но они не столь многочисленные и объемные, ограничены описанным ходом конструкции.

  К штульповым подвидам относят конструкции с ложными импостами, у которых вертикальная перегородка отсутствует, ее роль выполняет сторона створки, а край другой створки служит фиксатором, фурнитура (фиксационная, поворотная) спрятана с внутренней стороны.

  Нами рассматриваемая поворотно-откидная фурнитура – это самый оптимальный по функциональности, можно даже сказать, с самым большим объемом опций среди всех систем механизм, обеспечивающий открывание/закрывание не только по горизонтали, но и по вертикали (на откидывание).

  У него также есть улучшенный режим проветривания (регулировка щели, отставания, прижима в более широком диапазоне).

• С подвесом в горизонтальной плоскости: среднеподвесная, фрамужная. У такой системы, фиксирующие и удерживающие элементы крепятся не на одной вертикальной стороне рамы, а на идентичных местах на противоположных ее стойках (планках), то есть между такими креплениями можно провести горизонтальную линию.

  Открытие створки – это откидывание вверх/вниз (поднятие/опускание, то есть не с поворотом в левую/правую сторону, а по вертикали).

• Есть варианты конструкции по направлению открывания створок: от/на себя, в разные стороны, друг к другу.
• Параллельно-сдвижная. Ставится на раздвижные стеклопакеты.

Устройство механизма закрывания пластиковых окон. откидная запорная пластина.

Устанавливается в нижнем углу окна, противоположном от нижней петли. Выполняет функции нижней опоры для окна, открытого в режиме наклона. Устанавливается на раме и работает совместно с откидным запором, устанавливаемом на створке.

Алгоритм работы поворотно-откидной фурнитуры для окон из пвх. В принцип работы современной фурнитуры заложена схема передачи движения от ручки к точкам запирания по периметру окна посредством тяг, оснащённых запорными цапфами. Для открывания окна необходимо управлять тремя группами механизмов: 1.ножничным кронштейном 2.откидным запором 3.запорными цапфами Управление осуществляется от главного привода через угловые передачи за счёт плоских тяг. Подвижные тяги располагаются внутри фурнитурного паза под верхней планкой, неподвижно закрепляемой на профиле. Этот принцип сохраняется одинаковым для всех производителей, хотя при этом каждая система имеет и свои отличительные особенности. Исходным положение работы фурнитуры будем считать положение окна, открытого в режиме поворота. При этом ручка находится в горизонтальном положении.

Не работает откидной механизм пластикового окна. Какая бывает фурнитура и почему она выходит из строя?

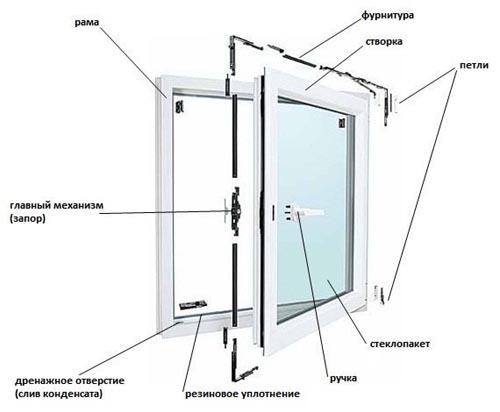

Поворотно-откидной механизм для пластиковых окон состоит из сложного набора фурнитуры: все элементы должны соединяться между собой, образовывая единую систему. Производители выпускают разные механизмы, поэтому их моделей достаточно много, как и деталей фурнитуры, к которым относятся тяги, соединительные элементы, петли, кронштейны, иные мелкие детали, играющие важную роль.

В основном присущ поворотно-откидной механизм для пластиковых окон. Это наиболее часто встречающаяся система, которая отличается простотой в использовании. Механизм поворачивается и открывает створку окна, также может установить ее в режим проветривания, для этого створка наклоняется в сторону. Для приведения механизма в движение необходимо повернуть ручку. У окна она всего одна.

Описание поворотно-наклонного механизма

Фурнитура может иметь и дополнительные функции, например, многие ручки оснащаются замком. который не позволяет открыть окно ребенку или мешает криминальному элементу взломать окно с уличной стороны. Окна могут иметь разнообразные дополнительные механизмы, блокирующие створку, добавляющие режимы проветривания, защищающие от взлома. Аналогичными устройствами могут оснащаться любые пластиковые двери, чаще всего их устанавливают на балконные .

От фурнитуры зависит долговечность и функциональность окон. как выбрать хорошую фурнитуру описано в нашей статье «Выбор механизма фурнитуры для пластиковых окон».

Источник: https://amerikanskie-okna.aystroika.info/novosti/kak-razobrat-mehanizm-plastikovogo-okna-nekorrektnaya-rabota-blokiratora

Ремонт поворотно-откидного механизма двери. Ремонт поворотно откидных балконных дверей

Как отремонтировать балконную дверь – методы устранения типичных проблем

Даже серьезные на первый взгляд неисправности двери балкона можно устранить за пару минут, если знать «что нажать и где подкрутить». Рассмотрим распространенные поломки и методы их решения, благодаря которым каждый сможет выполнить ремонт балконной двери своими руками, сэкономив на вызове мастера.

Срок службы и ремонтопригодность балконной двери

Любому изделию производитель присваивает определенный срок эксплуатации, в течение которого оно может безотказно функционировать, балконная дверь – не исключение. Безремонтный период определяется по самому «проблемному» элементу конструкции. Если, к примеру, металлопластиковый каркас может спокойно прослужить несколько десятков лет, то фурнитура, особенно дешевая, нередко требует ремонта уже через год-два активной эксплуатации.

Некачественная фурнитура — главная причина преждевременного ремонта балконной двери

Ремонтопригодность такой конструкции высокая. Заменить сломанную деталь в большинстве случаев не составляет труда. Стоит отметить металлопластиковые блоки, которые при всей своей многофункциональности не предъявляют серьезных требований к квалификации обслуживающего персонала. Поменять сломанную ручку, восстановить функциональность запорного механизма или устранить холодный поток из-под уплотнителя сможет любой хозяин квартиры, который умеет держать в руках отвертку или шестигранный ключ.

Сломалась ручка пластиковой балконной двери: как поменять

Поворотная ручка посредством квадратного штифта связана с запорным механизмом. Если запор отрегулирован правильно, открывание и закрывание происходит без видимых усилий. Однако даже при небольшом заедании нагрузка на ручку возрастает в несколько раз, со временем пластик рукоятки не выдерживает и ломается. Произвести замену ручки на пластиковой балконной двери просто, но сначала нужно выбрать подходящую модель.

Принцип работы поворотной ручки в левом и правом исполнении

Виды ручек

В стандартном варианте ручка выполнена в виде простой Г-образной конструкции, на одном конце которой прямоугольный штифт, а на другом пластиковая рукоятка. Такая фурнитура устанавливается на большинстве балконных блоков, поскольку при невысокой цене справляется с поставленной задачей.

Если в доме есть дети дошкольного возраста, стандартная ручка откроет им свободный доступ на балкон. Чтобы не допустить такой ситуации, ручка оснащается дополнительным замочным механизмом, который работает от ключа или нажатия кнопки. Первый вариант надежнее, без ключа открыть балкон не сможет даже взрослый. Механизм с кнопкой тоже усложняет открывание двери, поскольку поворот ручки нужно совместить с нажатием кнопки. Впрочем, кнопочная модель актуальна скорее для детей 2-4 лет, 5-летний ребенок справится с такой защитой и получит доступ на балкон.

Варианты поворотных ручек для пластиковых балконных блоков

Порядок замены ручки

Если ручка пластиковой двери сломалась или по другим причинам требует замены, нужно выполнить следующую процедуру:

1. Выставить рукоятку в горизонтальное положение.
2. Немного отогнуть края декоративной крышки и повернуть ее на 90°.
3. Взять отвертку (обычно крестовую) и открутить винты крепления.
4. Потянуть рукоятку на себя и извлечь квадратный штифт из запорного механизма.
5. Взять новую ручку и, удерживая ее за корпус, установить рукоятку горизонтально.
6. Повернуть декоративную крышку на 90°, освободив места крепления.
7. Вставить ручку в дверь, зафиксировать двумя болтами.
8. Вернуть декоративную крышку на свое место.

При затягивании болтов не стоит слишком усердствовать, иначе пластик может лопнуть

Неполадки в работе дверной конструкции

Необходимость в ремонте балконной двери ПВХ может быть вызвана неисправностью дверной конструкции, при которой створка перестает нормально закрываться или открываться. В таких ситуациях ни в коем случае нельзя прикладывать чрезмерное усилие, так как можно повредить фурнитуру, что приведет к удорожанию ремонта.

Створка открылась в двух положениях и не закрывается

Открытие сразу в двух положениях – поворотном и наклонном – распространенная проблема пластиковых конструкций. Происходит, когда при открытой створке дверную ручку переводят в вертикальное положение, в результате чего верхний противоположный угол выпадает из зацепления и провисает. В этом случае ручка блокируется, поэтому закрыть балкон не получается.

Отремонтировать пластиковую дверь балкона, если она не закрывается, можно таким способом:

1. Придавить верхний угол, расположенный возле петли, к дверной раме.
2. Перевести ручку в горизонтальное положение.

Отремонтировать провисшую дверь балкона просто

Створка заблокирована и не открывается

Если балконная дверь не открывается, чтобы получить доступ на балкон, нужно:

1. Одной рукой взяться за дверную ручку, а второй за противоположный верхний угол створки.

Замена механизма пластикового окна. Замена фурнитуры на окне своими руками

Замена фурнитуры на окне своими руками — процесс сложный и трудоемкий. Новичкам редко везет в таком деле. Необходимо обладать определенными навыками и знаниями,чтобы правильно произвести все работы.

Если вы решились самостоятельно поменять фурнитуру , помните, большинство не справилось с этой задачей! Обычно дело заканчивается на том, что невозможно приобрести в розницу нужные запчасти.

Ведь необходимо знать марку, серию фурнитуры, произвести правильные замеры и определить технические параметры обвязки пластикового окна.

Единицы, кто может найти нужную фурнитуру. Но даже, если вы и нашли, то что искали, как установить фурнитуру на окно без специальных инструментов?! Если вы все-таки хотите самостоятельно установить фурнитуру, то смело читайте дальше.

Когда требуется замена фурнитуры на окне?

Вы должны быть уверенны в том, что оконная фурнитура реально сломалась и ее нельзя отремонтировать. Фурнитура на пластиковом окне сломана , если:

• не закрывается окно;
• слышен хруст при повороте ручки;
• створка вывалилась;
• погнулись или отвалились  железные части;
• ручка на окне прокручивается;
• вырвана петля.

Замена фурнитуры самостоятельно

Замер

Чтобы заменить фурнитуру на окне самостоятельно , необходимо для начала произвести замеры створки, определиться с маркой оконной фурнитуры и купить ее в любом специализированном магазине.

Обратите внимание! Гравировка на фурнитуре (набор букв и цифр) — это не артикул детали, а обозначение определенных характеристик.

Согласно ГОСТ 30777-2001 «Устройства поворотные, откидные и поворотно-откидные для оконных и балконных дверных» маркировка фурнитуры может включать в себя :

• способ открывания окна;
• класс по массе открываемой створки;
• габариты створки по высоте и ширине.

Необходимо знать названия деталей, которые подлежат замене. Иначе будет трудно вести диалог с продавцом специализированного магазина. Придется на пальцах объяснять, что конкретно вас интересует.

Установка

Перед установкой нужно подогнать детали под размеры вашей створки. На производстве обрезка фурнитура и пробивка в ней отверстий осуществляется с помощью пневматических ножниц (гильотины). В кустарных условиях придется воспользоваться подручными средствами, что конечно же не гарантирует точность исполнения.

Далее снимается сломанная фурнитура со створки и устанавливается новая. Для этого потребуются специальные шаблоны, которые используют на производстве пластиковых окон.

Если вы сделали все правильно, то ваше окно будет снова работать. Если же что-то пошло не так, и окно не работает, предлагаем заказать замену фурнитуры на пластиковом окне.

Как выбрать оконную фурнитуру?

На данный момент оконный рынок предлагает большой выбор фурнитуры с широким разбросом цен. Самые популярные марки оконной фурнитуры:

• ROTO (Германия)
• SIEGENIA-AUBI (Германия)
• MACO (Австрия)
• G-U (Германия)
• SCHUCO (Германия)
• WINKHAUS (Польша)

Не экономьте на оконной фурнитуре! Качественный механизм прослужит долгие годы.

Специалисты нашей компании отдают предпочтение немецкой марке ROTO. Она отличается долговечностью, качеством и надежностью. Производитель гарантирует 10 лет безупречной работы при правильной эксплуатации и своевременной профилактике.

Источник: https://amerikanskie-okna.aystroika.info/novosti/kak-razobrat-mehanizm-plastikovogo-okna-nekorrektnaya-rabota-blokiratora

Ремонт ножниц пластикового окна. Как заменить ножницы на пластиковом окне

Мне нравится

В нашу жизнь ворвались новые технологии и новые разработки различных компаний. Которые не только нам предоставляют удобства для жизни, но и разработки для улучшения качества жизни человека. Речь пойдет об окнах из ПВХ и их комплектующих. А точнее замена ножниц на створке и на раме.

Ножницы - это один из элементов оконной фурнитуры, которая позволяет сделать окно функциональнее, чем без этого элемента. Например, можно откинуть створку для проветривания помещения. Так же ножницы выполняют еще одну важную роль. Создают прижим створки к раме, так как на ножницах для створки находится цапфа для прижима створки.

Любой металл может ломаться, деформироваться, и ножницы на створке или на раме не попадают под это исключение.

Понять, что вы столкнулись именно с этой проблемой можно по следующим признакам:

• при закрытом положении (ручка вниз) эта часть окна теряет герметичность в верхней горизонтальной плоскости (дует ветер, образуется сквозняк);
• происходит самопроизвольное откидывание в режиме простого открывания.

Для того чтобы поменять ножницы на раме или створке, необходимо соблюсти несколько правил. Необходимо проверить какой тип профильной системы использован 9 или 13 серии. Брэнд фурнитуры. Возможно не нужно будет менять полностью всю фурнитуру окна, а лишь ту часть, которая вышла из строя. В данной статье рассматриваем замену ножниц на раме\створке. Рассмотрим замену ножниц на примере фурнитуры Internika. И так приступим к не легкому делу, но очень интересному.

Первым делом необходимо снять створку с рамы.

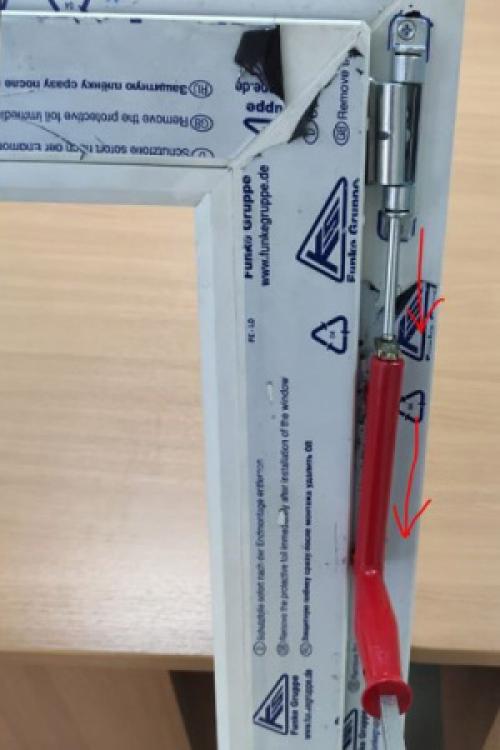

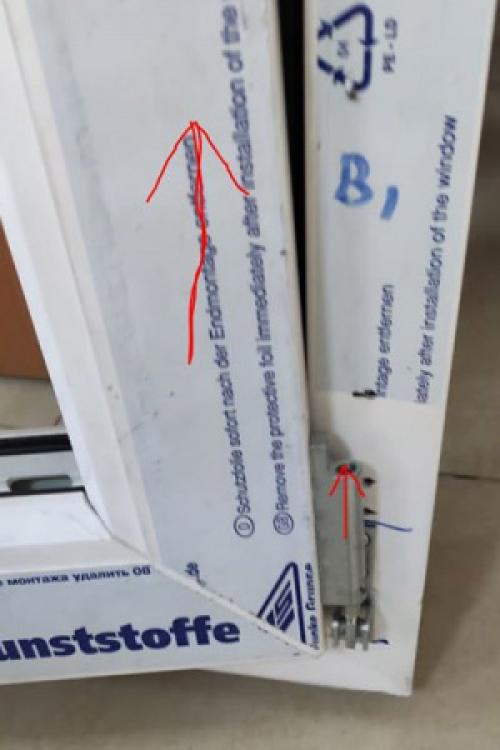

Для этого потребуется срывная ручка или отвертка. Необходимо из верхней рамной петли вытащить штифт, который соединяет раму и створку. Штифт тянем вниз.

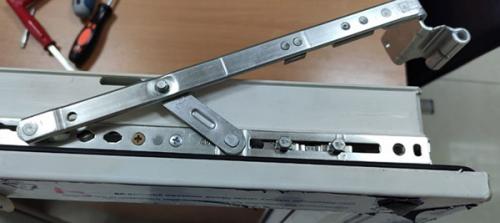

Фото после демонтажа штифта.

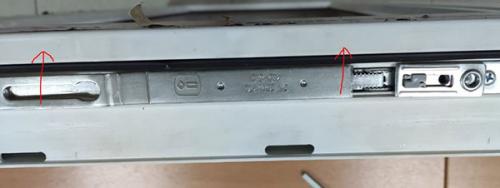

На втором этапе нужно отделить створку от рамы. Следует створку поднять аккуратно вверх.

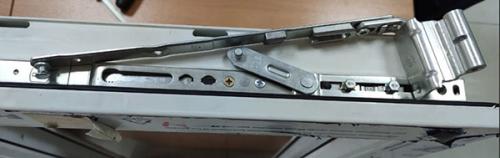

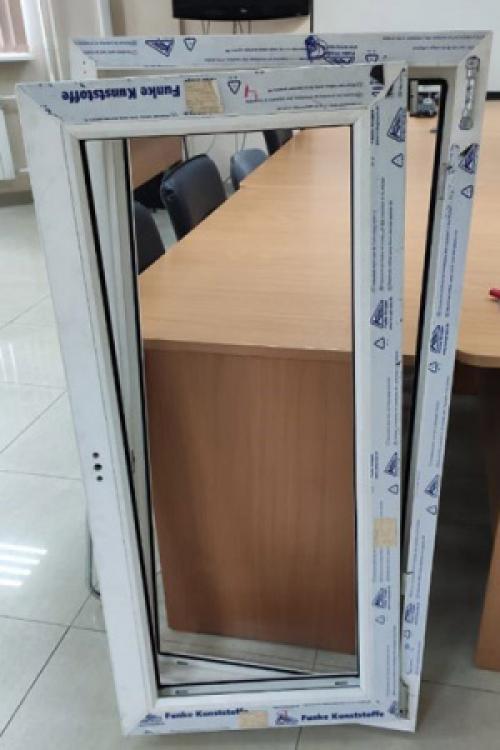

Когда произойдет снятие, конструкция окна будет выглядеть следующим образом.

После освобождения створки, открывается доступ к фурнитуре, с которой мы и начнем производить необходимые манипуляции.

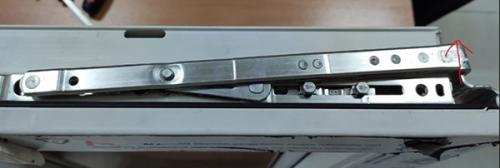

Итак, нас интересует замена ножниц на створке\раме. Данный элемент, будет выглядеть следующим образом.

Далее необходимо произвести демонтаж старых ножниц, это выполняется следующим образом.

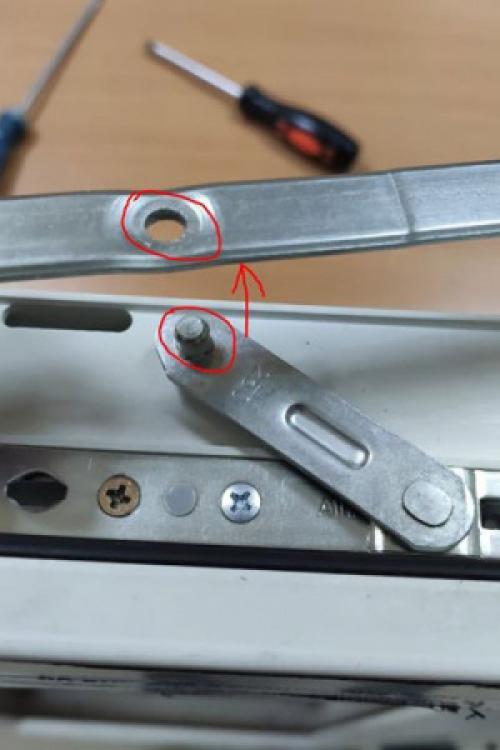

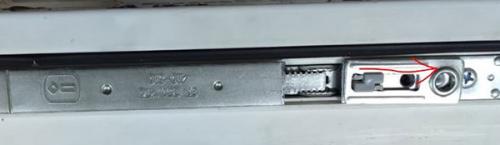

Необходимо сдвинуть верхние ножницы (ножницы на раме) немного в сторону как показано на фото.

Следующим шагом необходимо будет выполнить действие, которое отделит ножницы рамные от ножниц на створке. Выполняется это следующим действием, как показано на фото.

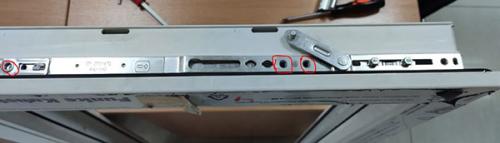

После освобождения рамочных ножниц, откручиваются по периметру все фиксирующие шурупы, на которых держатся ножницы на створке как показано на фото.

Затем сдвигаем соединительную планку в нужном направлении, для того, чтобы аккуратно высвободить ножницы из профиля створки.

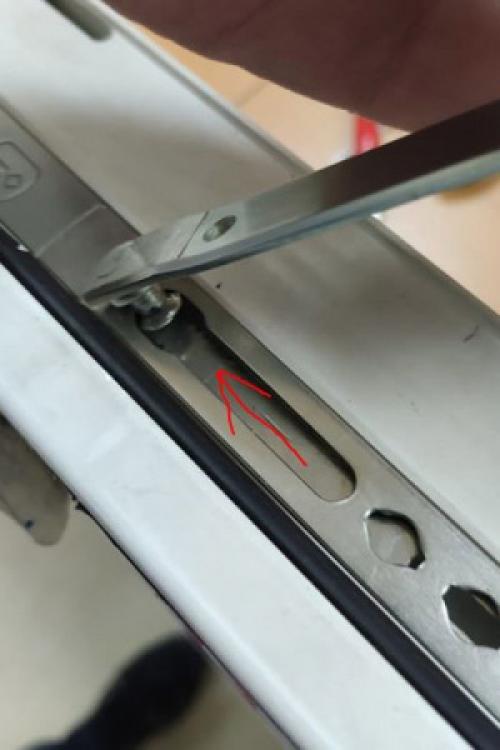

Необходимо, провести демонтаж ножниц створки из профиля, для этого следует аккуратно потянуть ножницы вверх.

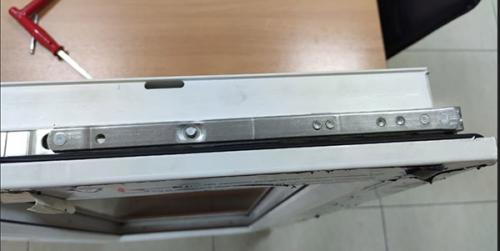

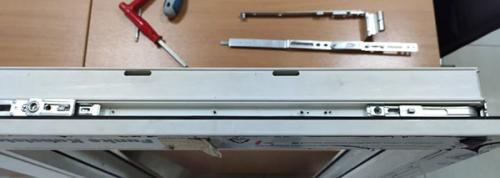

На следующем фото показано как будет выглядеть створка после демонтажа ножниц.

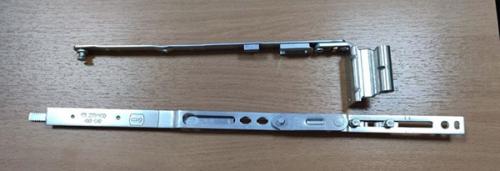

Фото ножниц на створке и на раме.

После проведения полного демонтажа, наступает очередь установки новой рабочей фурнитуры.
