Замена поворотно-откидного механизма окна. Замена фурнитуры на поворотно-откидную
Поворотно-откидной механизм отличается от поворотного наличием «ножниц» и дополнительных подвижных элементов. Это позволяет фиксировать створку в режиме проветривания и микропроветривания. Если возникла необходимость изменения функционала пластикового стеклопакета, - не нужно устанавливать новую оконную конструкцию, можно обойтись заменой фурнитуры. Услуга Цена, руб. Цена замены фурнитуры на поворотно-откидную
Замена петель для окон от 1290
Замена петель для дверей от 2690
Стандартный комплект включает следующие элементы:
- 3 запора – нижний, задний и основной (либо поворотно-откидной);
- ручку;
- 2 угловых переключателя – обычный и для ножниц;
- ножницы (если створки откидные) и шины. К последнему относится обвязка, силовой каркас и рейки;
- рамные и створочные петли (2 верхних и 2 нижних), а также накладки на них;
- микролифт;
- блокиратор;
- уплотнитель по периметру;
- другие элементы, например, замок для ручки, противовзломная система, защита от детей, различные ограничители и т.п.
Как сделать замену фурнитуры своими силами?
Самый важный момент – подготовительный, т.е. покупка самого механизма. Здесь есть много нюансов, которые нужно учесть при подборе комплектов, подходящих именно для ваших пластиковых окон. Лучше, если заниматься эти будут знающие люди. Порядок действий такой:
- Найти на профиле клеймо фирмы-производителя. Комплектующие других брендов не подойдут из-за разницы в расположении крепежных отверстий.
- Снять и записать размеры всех составляющих, которые установлены на фрамуге сейчас, включая габариты створки.
- Обратиться за помощью в подборе в компанию, занимающуюся продажей или ремонтом окон ПВХ.
После покупки поворотно-откидной фурнитуры приступаем к ее замене. Для этого:
- демонтируем створку;
- снимаем ручку и другие ненужные элементы, начиная со средней части прижима;
- на раме также снимаем средний прижим, затем старую верхнюю петлю заменяем новой;
- производим установку новой фурнитуры – сначала средний запор, затем удлинитель, рамную часть, ответную и основную планку;
- делаем регулировку;
- если после снятия поворотной фурнитуры остались открытые невостребованные отверстия, - маскируем их жидким пластиком.
Замена фурнитуры пластиковых окон: делать самому или доверить мастеру?
Расширение функциональности стеклопакетов - процесс сложный, требующий определенных знаний. Проблемы начинаются еще на этапе подбора комплектующих. Поэтому переустановку и регулировку оконных механизмов стоит доверить опытным монтажникам. Стоимость работ зависит от типа окна.
Оставьте заявку на сайте или по телефону для получения грамотной консультации специалиста. Мастер приедет в согласованное время. Мы обслуживаем все районы Москвы и Подмосковье в пределах 30-киллометровой зоны. Гарантия – 5 лет.
Преимущества поворотно-откидной фурнитуры
Поворотно-откидная фурнитура окна необходима для комфортного использования оконной системы. Поскольку пользоваться ей предстоит ежедневно, важно гарантировать качество и правильность монтажа механизма.
Обеспечивается щелевое проветривание помещения.
Повышается уровень взломостойкости стеклопакета.
Достигается безопасность для детей.
Удобство эксплуатации конструкции на протяжении длительного периода.
Отремонтируем окна и фурнитуру любых производителей
Устраним неисправности и восстановим окна. Работаем с фурнитурой и профилями ведущих брендов и малоизвестных производителей окон ПВХ.
Trocal
Salamander
Proplex
Deceuninck
VEKA
KBE
Rehau
Schuco
Как мы работаем
1. Вы звоните нам или оставляете заявку на сайте!
Ремонт поворотно-откидного механизма двери. Переделка поворотной створки в поворотно-откидную
Иногда возникает необходимость в замене поворотного механизма створки на поворотно-откидной. В основном такую работу заказывают жильцы новостроек. Застройщик, как правило экономит каждую копейку, и поворотно-откидные створки в новых домах редкость. Так же эту работу заказывают люди оправдывающие поговорку: «Скупой платит дважды». При заказе окна они пожалели 300-500 рублей на поворотно-откидной механизм, а через некоторое время, осознав его удобство, готовы заплатить за него гораздо большие деньги. Итак, приступим.Замену рассмотрим на примере фурнитуры Сатурн (СТН). Для начала надо замерить габариты створки и заказать необходимый комплект фурнитуры с учётом фурнитурного паза, он может быть 9 или 13 мм. Вот необходимый комплект.

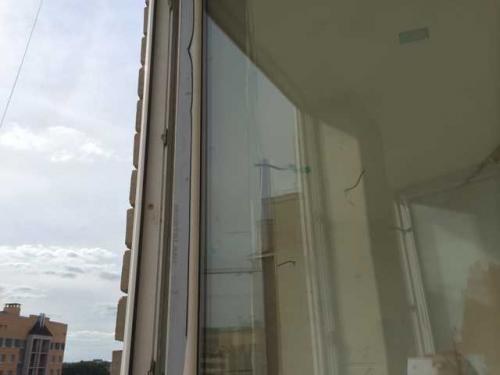

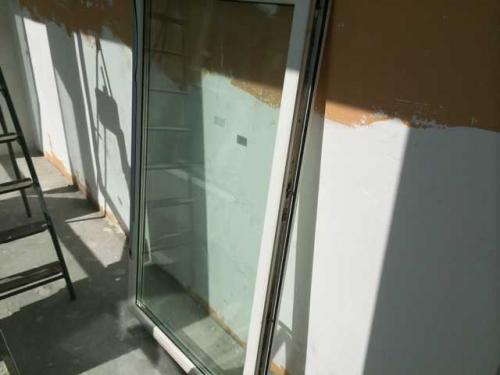

Далее демонтируем створку.

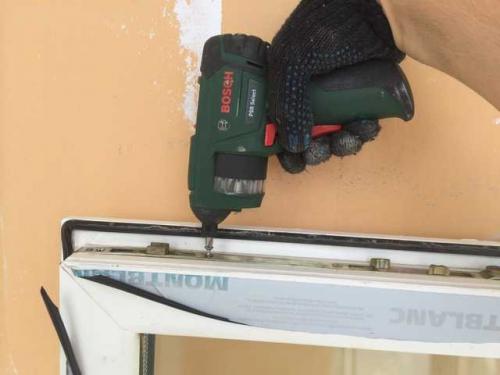

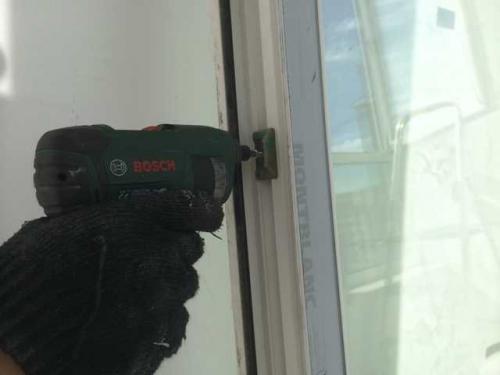

И снимаем с неё элементы фурнитуры, которые нам более не нужны. Сначала створочную часть среднего прижима.

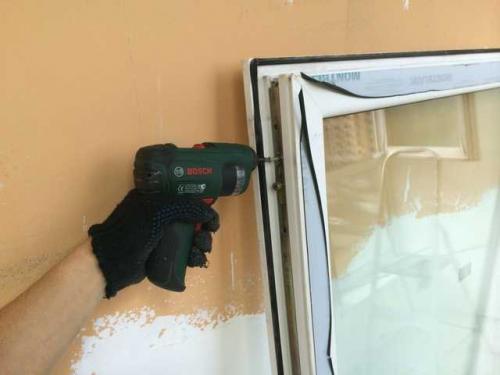

Затем верхнюю петлю на створке.

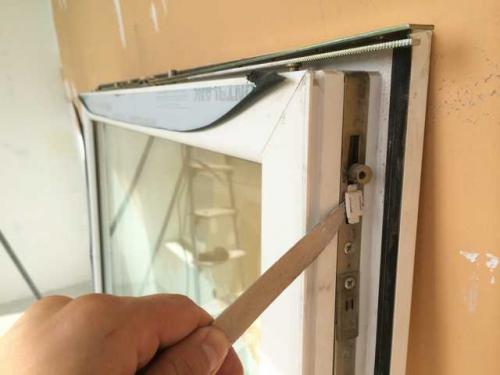

Если есть, не забываем удалить пластиковый блокиратор перевода в откидное положение. На других марках фурнитуры таких не видел, только на СТН.

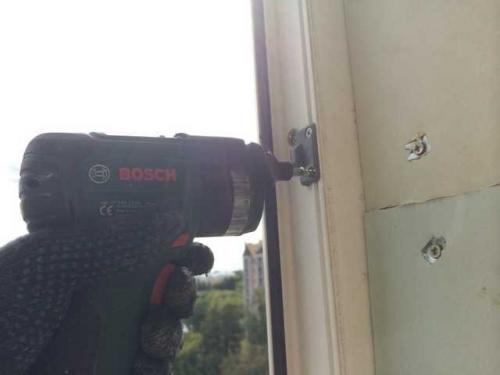

Снимаем рамную часть среднего прижима.

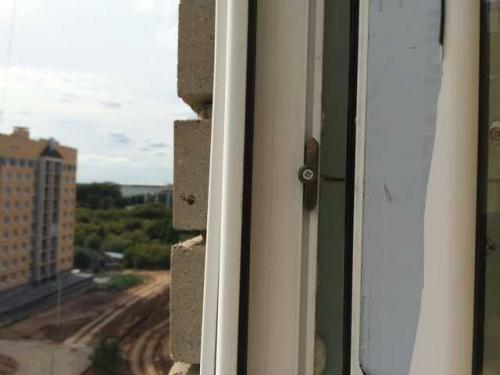

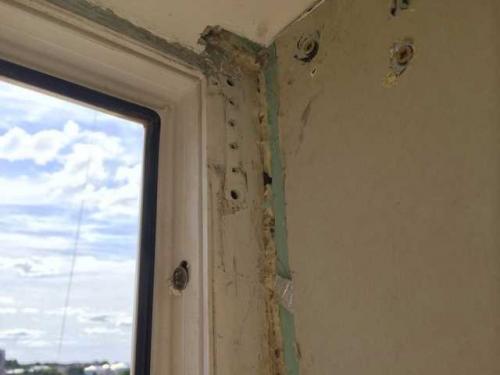

И верхнюю петлю на раме.
Створка очень широкая, а родную усиленную петлю я в Чебоксарах не нашел. Вместо неё идеально подходит петля Maco. Единственное, придётся пересверлить отверстия по маковскому шаблону.

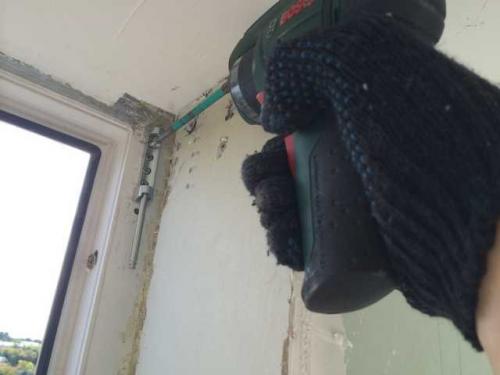

Устанавливаем новую петлю. Лишнее отверстие в раме позже надо будет залить жидким пластиком.

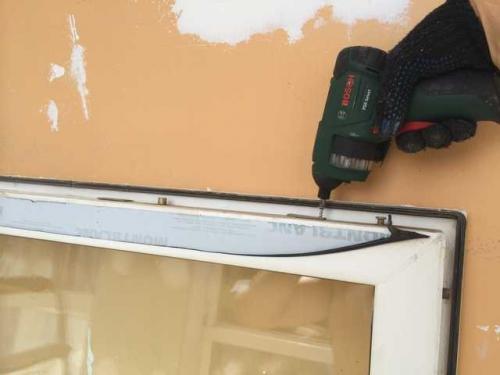

Начинаем установку элементов фурнитуры на створку. Устанавливаем средний запор.

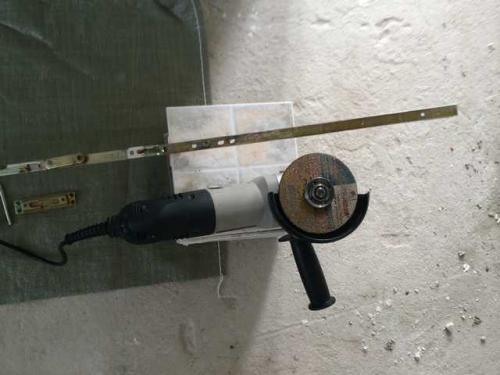

Укорачиваем до необходимой длины створочную часть ножниц.

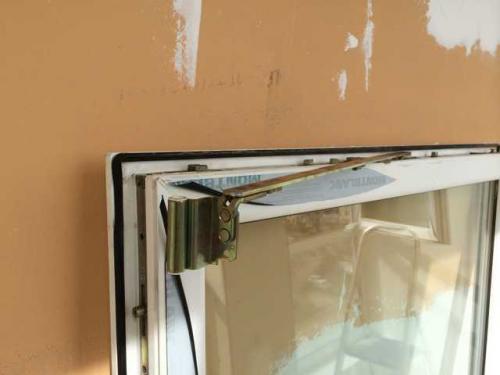

И устанавливаем их.
Крепим рамную часть ножниц.

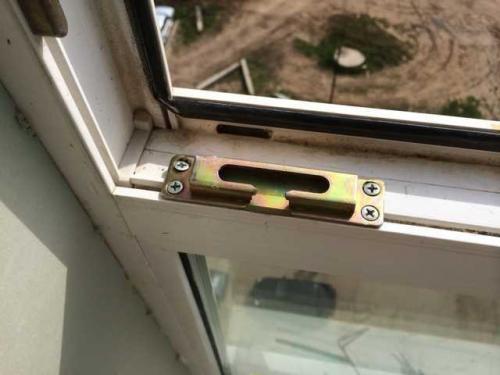

Устанавливаем поворотно-откидную ответную планку.
Дополнительные ответные планки под основной запор.
В моём случае 3 штуки. Их количество зависит от высоты створки.
Всё! Поворотно- откидная створка готова! Осталось только отрегулировать фурнитуру и можно пользоваться.
Регулировка откидного механизма окна. Что такое регулировка окон?
О регулировке пластиковых окон, как правило, вспоминают тогда, когда они плохо закрываются или открываются, задевают и заедают, продувают с разных сторон и т.д. То есть, когда окно еще не сломано, но уже «барахлит», и с трудом выполняет свои функции.
Многие считают, что регулировка окна – это простое «подтягивание» цапф и петель фурнитуры, которые нужно «подкручивать» чуть ли не ежегодно. И неудивительно, ведь рано или поздно ваше пластиковое окно снова провисает, и начинает дуть.
Задумайтесь: конструкции из ПВХ ставят в России уже третий десяток лет. Все рассчитано, еще немцами, до мелочей, и испытано на практике. Тем не менее, проблемы у окон наблюдаются одни и те же, из года в год. Почему так происходит? Как отрегулировать окно «раз и навсегда», и возможно ли это?
Отвечаю – да, возможно, если знать, что нужно делать.
Регулировка окна – процесс, конечной целью которого является, не просто устранение основных неисправностей и приведение его в рабочее состояние. Окно должно снова (или впервые) стать таким, каким его задумал и разработал производитель. Это, на самом деле, целый комплекс мер, в котором, вопреки расхожему мнению, винтам и петлям отводится скромная, вспомогательная роль.
За все годы своей работы (уже более 15 лет), я припоминаю только пару случаев, когда окна было целесообразнее заменить, а не ремонтировать. Регулировать окна, даже прослужившие много лет, и «возвращать их в строй» намного выгоднее, чем менять их. Ведь кроме очевидных затрат на покупку новых «стеклопакетов», приходится снова проходить через весь «разгром» монтажных работ, и, нередко, заново делать ремонт в квартире.
Ремонт поворотно-откидного механизма окна. Ремонт фурнитуры пластиковых окон, ремонт оконной фурнитуры
Даже самые качественные вещи имеют свой срок эксплуатации, после которого они могут прийти в негодность. Он может быть либо полным (в случае правильного ухода и использования) или незавершенным (в случае преждевременной поломки). Пластиковые окна, а особенно механизмы, которые на них в последнее время устанавливают производители, не исключение. Да, нужно признать, что с каждым годом качество материалов, используемых для производства оконных конструкций стремительно падает из-за желания заводов дать заказчикам самую низкую цену, в связи со слабым спросом и большой конкуренции.
— Регулировка фурнитуры + чистка + смазка механизмов — от 300 руб.
— Регулировка балконных дверей — от 450 руб.
— Восстановление геометрии створки — от 700 руб.
— Восстановление геометрии балконной двери — от 1100 руб.
— Замена однокамерного стеклопакета — от 3500 руб.
— Замена двухкамерного стеклопакета — от 4000 руб.
— Замена одного стекла 4-6 мм — от 2500 руб.
— Врезка откидной створки в глухую часть окна — от 7990 руб.
— Врезка поворотно-откидной створки в глухую часть окна — от 8990 руб.
— Монтаж окон по ГОСТ — от 1500 руб. (кв. м)
— Устранение дефектов монтажа — от 1500 руб.
— Регулировка створки алюминиевых окон — от 600 руб.
— Регулировка алюминиевой двери — от 800 руб.
— Смазка фурнитуры алюминиевых окон — от 100 руб.
— Техническое обслуживание алюминиевых окон — от 800 руб.
— Восстановление геометрии алюминиевой створки — от 1200 руб.
— Восстановление геометрии алюминиевой двери — от 1400 руб.
— Полная переборка + чистка + смазка окон — от 1100 руб.
— Чистка и смазка уплотнителя на створке и раме окна — от 300 руб.
— Замена ручки белого цвета — от 300 руб.
— Замена ручки-скобы — от 2500 руб.
— Замена цветной оконной ручки — от 500 руб.
— Замена ручки на алюминиевых окнах — от 1500 руб.
— Установка детского замка — от 800 руб.
— Ручка с ключом — от 900 руб.
— Установка запора — от 500 руб.
— Установка ножниц откида — от 1400 руб.
— Установка ответной планки — от 200 руб.
— Дистанционное открывание — от 7000 руб.
— Установка доводчика — от 3500 руб.
— Установка ограничителя открывания — от 300 руб.
— Замена углового переключателя на ПВХ створке — от 1300 руб.
— Замена петель для окна/двери ПВХ — от 600 руб.
— Замена петель для алюминиевого окна/двери — от 1500 руб.
— Замена замка на окнах — от 1800 руб.
— Замена личинки замка — от 1450 руб.
— Декоративные накладки на петли — от 350 руб.
— Изготовление и установка москитных сеток — от 1000 руб.
— Установка подоконника — от 700 руб. (пог. метр)
— Замена уплотнителя — от 100 руб. (пог. метр)
— Изготовление и монтаж откосов ПВХ — от 650 руб. (пог. метр)
— Полировка пластика окон и дверей (трещины, царапины, сколы, термоожоги) — от 2000 руб.
Поворотно-откидной механизм для пластиковых окон. Какая бывает фурнитура и почему она выходит из строя?

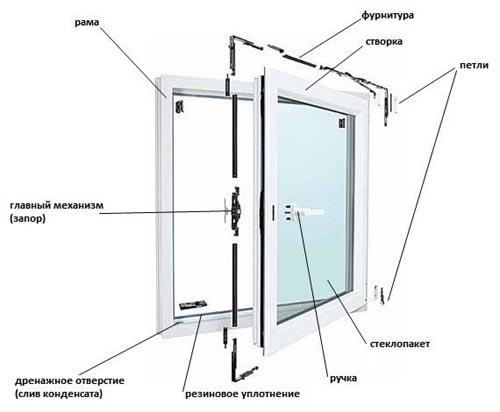

Поворотно-откидной механизм для пластиковых окон состоит из сложного набора фурнитуры: все элементы должны соединяться между собой, образовывая единую систему. Производители выпускают разные механизмы, поэтому их моделей достаточно много, как и деталей фурнитуры, к которым относятся тяги, соединительные элементы, петли, кронштейны, иные мелкие детали, играющие важную роль.
В основном присущ поворотно-откидной механизм для пластиковых окон. Это наиболее часто встречающаяся система, которая отличается простотой в использовании. Механизм поворачивается и открывает створку окна, также может установить ее в режим проветривания, для этого створка наклоняется в сторону. Для приведения механизма в движение необходимо повернуть ручку. У окна она всего одна.
Описание поворотно-наклонного механизма
Фурнитура может иметь и дополнительные функции, например, многие ручки оснащаются замком , который не позволяет открыть окно ребенку или мешает криминальному элементу взломать окно с уличной стороны. Окна могут иметь разнообразные дополнительные механизмы, блокирующие створку, добавляющие режимы проветривания, защищающие от взлома. Аналогичными устройствами могут оснащаться любые пластиковые двери, чаще всего их устанавливают на балконные .
От фурнитуры зависит долговечность и функциональность окон. как выбрать хорошую фурнитуру описано в нашей статье « Выбор механизма фурнитуры для пластиковых окон».
Замена поворотной фурнитуры на поворотно-откидную. Переделка поворотной створки в повортоно — откидную створку
Поворотно — откидная фурнитура служит для закрытия и открытия створки относительно нижней и вертикальной оси, а также ее фиксацию в закрытом от продувания положении.
Поворотно-откидная створкав металлопластиковых окнах имеет функцию открытия в двух режимах — это поворотное открывание и откидывание створки, а также дает возможность установить открытие вашей створки в режим зимнего проветривания!
С помощью дополнительно — установленных механизмов фурнитуры, можно переделать откидную створу в поворотно — откидную. В некоторых случаях для переделки откидной створки в поворотно-откидную потребуется заменить всю фурнитуру на окне.
Замена или до установка фурнитуры,
делается при, переделке режима створки, из поворотного в поворотно-откидной, или при поломке фурнитуры, особенно, когда производитель фурнитуры перестает выпускать устаревшие модели и переходит на более новые.
Замена или до установка фурнитуры производится по месту установкиокна. Такая операция занимает на одну створку максимум один час. От качества установленной фурнитуры полностью зависит вся система открывания и закрывания окна. А если говорить о её назначении, то это легкое и надежное закрывание и открывание любой оконной системы.
| На рисунке №1 показана створка с поворотным (економ) механизмом , что означает, что для переделки поворотной створки в поворотно-откидную нужна замена всей фурнитуры. |
| На рисунке №2 показана створка с поворотно-откидным приводом |
К производителям металлопластиковых окон довольно часто обращаются с просьбами сделать из глухого окна открывающееся. Давайте рассмотрим причины таких обращений и этапы самой переделки окон в таком случае. Безусловно, при заказе окон необходимо тщательно продумать их конфигурацию. Владельцам должно быть удобно их открывать и проветривать. Уход за окнами не может быть затруднен и опасен. Нередко именно опасность мытья стекол толкает жильцов верхних этажей заказывать многостворчатые окна в Днепре.
Устройство поворотно-откидного механизма окна. Характеристики и особенности
Главной особенностью данной фурнитуры ПВХ-стеклопакетов являются ножницы – локтевое соединение из металлических направляющих, которое обеспечивает особый ход и удержание створок, особенно для откидной позиции.
Именно этот элемент ограничивает данное положение, не давая упасть конструкции. Другая особенность – особая система цапф (зацепов), дающая возможность блокировать створки, фиксировать в разных режимах, регулировать прижим
Для того чтобы осуществить открытие/закрытие по вертикали, необходимо, чтобы конструкция вращалась на петлях, в разные стороны, входила/выходила из них, поэтому и эти детали тут особые.
Специальную конструкцию имеет ручка и исполнительно-передаточное устройство поворотно-откидной фурнитуры, рассчитанные на подачу и выполнение расширенного объема команд. Внутри рукоятки есть специальное система, со стопорным кольцом (система передач), позволяющая поворачивать ее на 180 градусов, чтобы управлять всеми возможными положениями стеклопакета.
Согласно ГОСТу 30777 основные детали такие:
В сети есть множество схем, у каждого производителя, помимо основных, характерных наборов элементов для всех таких фурнитур, могут быть дополнительные и особые детали.
Смотря на чертежи, перечень элементов поворотно-откидного механизма, создается впечатление, что такой он чрезвычайно сложный, но такое впечатление несколько преувеличенное. Упростить понимание конструкции можно, сгруппировав все части по основным функциональным направлениям.
Например: ножницы, запоры, остальная обвязка (передачи, удлинители), вспомогательные элементы (петли, ручка, блокираторы, ответки для цапф, микролифты). Следует сразу различить части, устанавливаемые на створку и на раму .
