Конструкция раздвижных окон на балконе. Виды

Конструкция раздвижных окон на балконе. Виды

Раздвижные окна могут иметь неодинаковый механизм перемещения, состоять из разных материалов, относиться к холодному или теплому типу конструкции. Для своего балкона можно выбрать алюминиевые, деревянные или ПВХ-стеклопакеты.

Если необходимо изделие теплого типа, из материалов следует предпочесть пластик или дерево, а из способов передвижения – стандартный. Теплые стеклопакеты отличаются большой герметичностью. Холодные окна все равно защищают от дождя, снега и ветра, но в зимнее время года они не слишком сохраняют тепло, так как имеют недостаточно высокую герметичность. Холодные варианты стоят дешевле, и производят их чаще всего из алюминия.

Раздвижные балконные окна могут иметь разную конфигурацию.

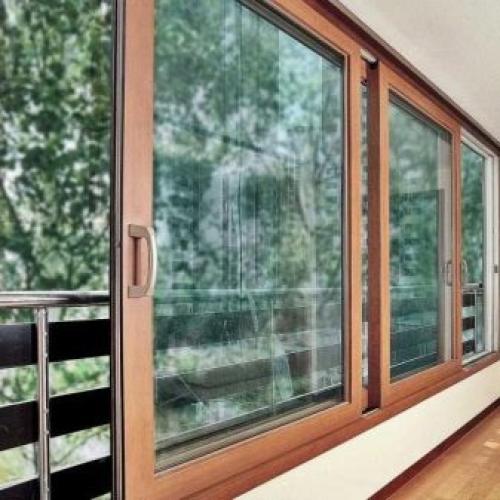

Параллельно-раздвижные (тип устройства «слайдинг»)

Этот вид конструкции работает по принципу шкафа-купе и представляет собой широкий направляющий профиль, на который устанавливаются створки в шахматном порядке. Скольжение происходит свободно, без усилий, по разным полозьям. В данном случае рядом стоящие створки не соприкасаются друг с другом.

Выдвижной тип устройства (стандартный)

В отличие от предыдущей конструкции, створки стандартного стеклопакета выстраиваются в одну линию и прикасаются друг к другу, образуя сплошную непроницаемую стену. Такой вариант более герметичен и надежен. Чтобы открыть окно, створку необходимо потянуть слегка на себя, а затем сдвинуть в сторону.

Вертикально-раздвижной тип (английский).

В России этот вид изделий еще не приобрел широкой популярности. Чтобы открыть окно, нужно сделать движение не в стороны, а вверх. Створки, расположенные друг над другом, во время движения как бы цепляют рядом стоящую.

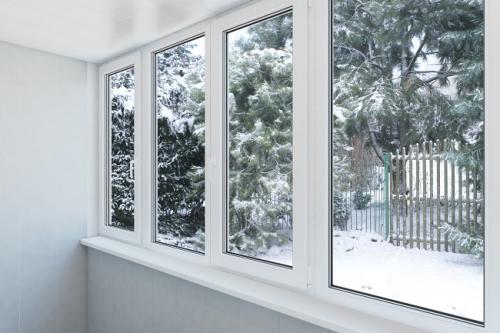

Балконные окна. Достоинства и недостатки

Сильные стороны теплого остекления балкона:

• Основное преимущество перед холодными вариантами – высокие изоляционные показатели. И это положительно сказывается не только на температуре в помещении. Массивные рамы и толстые стеклопакеты существенно снижают уровень проникновения внешних шумов.
• Возможность реализовывать сложные дизайнерские решения. Термоизоляция помещения позволяет использовать широкий спектр отделочных материалов , применение которых невозможно в условиях низких температур.
• Утепленный балкон или лоджия может стать продолжением комнаты, отдельным кабинетом или дополнительным местом для отдыха.
• Как правило, это прочные надежные конструкции, стойкие к высоким ветровым и климатическим нагрузкам. Материалы, используемые для обустройства теплых балконов, рассчитаны на длительный срок службы и не подвержены разрушительным воздействиям внешней среды.

К слабым сторонам теплого остекления относят:

• Высокая стоимость. Обустройство утепленного балкона обходится в 2-3 раза дороже холодного.
• Низкий уровень естественного освещения. Широкие рамы занимают больше площади, а многослойные стеклопакеты с толстыми стеклами плохо пропускают дневной свет с улицы. Это делает лоджию несколько мрачной и требует сравнительно больших затрат на дополнительное освещение.
• Меньшая полезная площадь. Теплые балконные блоки толще холодных, а если утепляется периметр балкона, это также требует дополнительного места, которого и так немного на балконах.
• Большой вес. Массивные рамы и стеклопакеты оказывают значительную нагрузку на несущие плиты, из-за чего установка таких конструкций возможна далеко не на всех постройках.

Пластиковые окна с одним стеклом для балкона. Основные характеристики конструкций с одинарным остеклением Пластиковое окно с одним стеклом уступает стандартным моделям по всем основным характеристикам. Самое слабое место этих конструкций – уровень теплосбережения и звукоизоляция. Это объясняется тем что находящийся внутри стеклопакетов с несколькими стеклами воздух или инертный газ лучше удерживают тепло. Само стекло имеет достаточно высокую теплопроводность, поэтому фактически не участвует в процессе поддержания комфортной температуры во внутренних помещениях.

Марка профиля, количество внутренних камер, монтажная глубина тоже не оказывают принципиального влияния на, которую имеют окна одинарной конструкции. Ведь большинство теплопотерь происходит через площадь стекла. Поэтому такое пластиковое окно может иметь хоть 8 воздушных камер в профиле створок и раме – оно все равно будет пропускать холод.

Деревянные, алюминиевые и пластиковые окна с одним стеклом одинаково плохо удерживают тепло.

Отсутствие воздушных прослоек в световых проемах – основная причина поступления холода во внутренние помещения. Чтобы лучше понять, чем отличается двойной стеклопакет от одинарного, нужно сравнить основные характеристики 3 видов окон.

С одинарным остеклением

До 0,15

До 15-20 (значение зависит от толщины стекла и использования специальных пленок)

До 88%

Ниже 0°C

Во всех случаях сравнивались модели окон, собранные из 3-камерных ПВХ-систем. Таблица показывает, что самые теплые и тихие – пластиковые окна с тройным остеклением. Они лучше всего защищают от холода и шума. Если установить в световом проеме одинарный стеклопакет эффективность конструкций снизится примерно на 20-25%. Двойное остекление окон в жилых домах и офисах допускается только в южных регионах РФ. Для остальных климатических зон нашей страны оно не походит.Кроме этого, двойные пластиковые окна превосходят одинарные модели по уровню безопасности, ветроустойчивости и взломостойкости. Однако в этой ситуации характеристики можно изменить. Достаточно заменить одинарные стекла триплексом. Такой вариант комплектации позволяет повысить уровни шумопоглощения и сопротивления ветровым нагрузкам, а также затруднить взлом. Однако при комплектации одинарных окон триплексом, увеличивается их масса и стоимость. При этом энергоэффективность остается недостаточной. Если требуется высокий уровень теплосбережения и хорошая звукоизоляция, лучше сразу заказать металлопластиковые окна с двойным стеклопакетом.

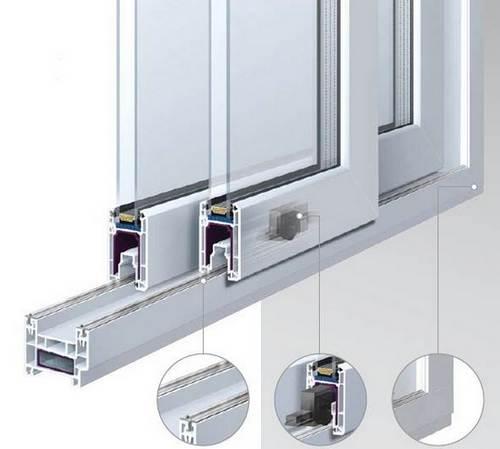

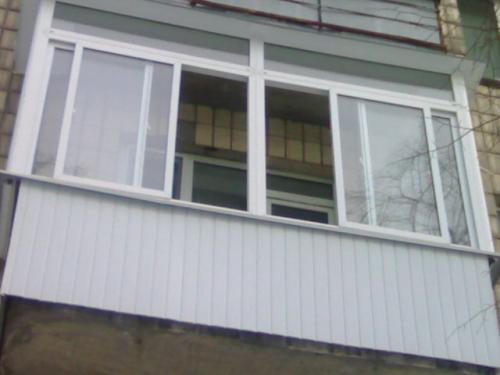

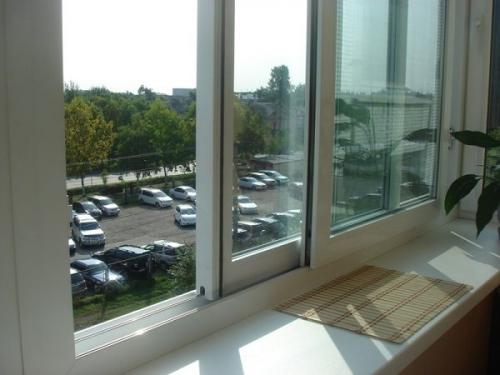

Металлопластиковые окна раздвижные. Устройство пластиковых раздвижных систем

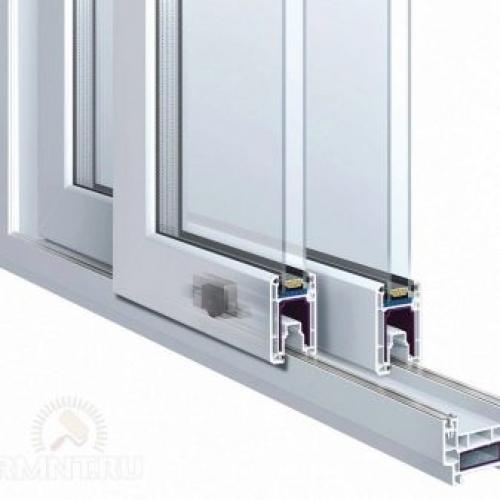

Основой раздвижного пластикового окна является металлопластиковый каркас, армированный вставкой из оцинкованного стального профиля. Отсутствие в оконном блоке вертикальной стойки, на которой в классической схеме подвешивается поворачивающаяся створка, заставляет производителей делать профиль более массивным и дорогим.

Перемещение сдвижной створки обеспечивается за счет направляющего желоба. В нижней части створки установлены опорные ролики, поэтому конструкция не скользит, а катится по пластику. Такое решение позволяет сделать раздвижные окна малочувствительными к пыли и влаге.

Боковая кромка створки раздвижных окон уплотняется специальным рядом из синтетической ворсы или щетинок, называемых щеточным уплотнителем. Это дает возможность на порядок увеличить стойкость силиконовых уплотнителей при перемещении створок.

Особенности конструкции

Конструктивно раздвижные пластиковые окна делят на три основные группы:

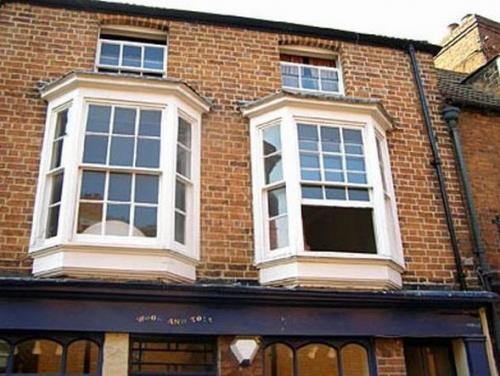

1. Английское окно, в котором оконная рама разделена на две части. Нижняя половинка представляет собой подвижную створку, которую можно по направляющим просто поднимать на высоту проема;
2. Продольно скользящие раздвижные системы, в которых оконная створка перемещается в горизонтальном направлении, подобно дверям купе. В закрытом и открытом состоянии подвижная и примыкающая «глухая» часть пластиковой рамы остаются в своих плоскостях, аналогично шкафу-купе;

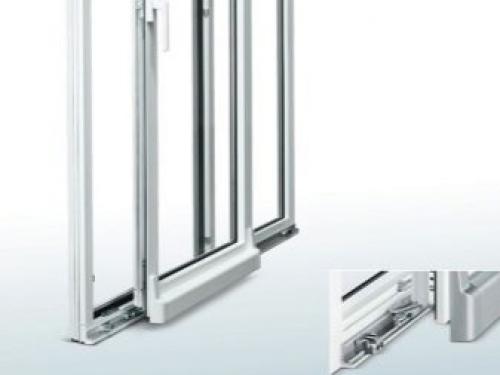

3. Раздвижные системы с доворотом подвижной части рамы на посадочное место. При открытии створка первоначально подается «на себя», становится на направляющий желоб. Только потом оконная створка может быть сдвинута горизонтально.

К сведению! Из-за повышенной массы рамы пластикового окна раздвижные системы не применяют для обустройства выносного остекления балконов.

Пластиковые раздвижные окна с подъемной рамой имеют репутацию наиболее надежных и стойких к взлому, но их использование ограничено размерами оконного проема, поэтому английское окно может быть установлено на кухне, в коридоре или ванной комнате. Обычно пластиковое окно с вертикальной створкой устанавливают на верхних и мансардовых этажах коттеджей и гостевых домов.

Английское окно отлично выдерживает самые интенсивные дожди, не примерзает и не боится перекоса или разбухания деревянных балок стен, что зачастую происходит в каркасных и брусовых постройках.

Кроме очевидных преимуществ, у раздвижных пластиковых систем имеется ряд недостатков. Во-первых, раздвижные системы можно установить не на любой балкон. Ограничения связаны, прежде всего, с размерами балкона и местом установки подвижной пластиковой створки.

В классическом варианте открытый проем выполняют в угловой или в центральной части рамы. В первом случае можно добиться очень хорошей шумо- и теплоизоляции, установить полноценную москитную сетку, но в режиме проветривания открывать пластиковую створку будет не совсем удобно. Такие варианты чаще всего используют для угловых балконов. Если балкон используется для зимнего сада или домашнего спортзала, ассиметричное расположение будет наиболее благоприятным.

Во втором случае оконный проем оформляется в виде двух симметричных раздвижных частей, перемещающихся в противоположных направлениях, как на фото.

Размер оконного проема может достигать 2/3 застекленной поверхности. К недостаткам такой схемы можно отнести слабую герметичность вертикального стыка между пластиковыми створками в закрытом состоянии. Даже использование специального профиля и фурнитуры замка, филигписов в зимнее время может не обеспечивать полноценное закрытие системы.

Пластиковые конструкции, как правило, прекрасно переносят перепады температур и выпадение конденсата. Если балкон или лоджию используют, как отапливаемое помещение, механизмы замков и фурнитура не обледеневают и остаются в рабочем состоянии, даже в ледяной дождь.

Эксплуатация и обслуживание раздвижных окон

По заявлениям ведущих поставщиков раздвижных пластиковых окон, механизм и фурнитура успешно выдержат эксплуатацию в течение 25-35 лет, при условии полноценного периодического обслуживания и регулировки запорных механизмов. Но в разных условиях надежность окон может отличаться.

Например, английское окно через 15 лет службы в любых условиях требует заметы только нижней кромки уплотнителя и фиксатора верхнего положения пластиковой створки раздвижной системы. Горизонтально раздвижные окна за тот же период требуют дополнительно регулировки блокирующей системы и замены роликов. Чем выше рама, тем быстрее происходит износ.

При обслуживании раздвижных окон основное внимание уделяется регулировке замков, смазке и настройке ограничителей перемещения. Поверхность щеточного и силиконового уплотнения необходимо периодически очищать от пыли и смазывать специальными защитными составами. Пластиковые направляющие желобы являются наиболее чувствительными к загрязнению из всех механизмов раздвижных окон, поэтому в обязательном порядке ролики и контактная поверхность должны продуваться от грязи, но без применения моющих средств.

Раздвижная балконная система. Процесс выбора. Раздвижные окна на лоджию: Slidors или Provedal?



Выше я частично объяснила, что обычные окна съедают много места при распахивании, а также без упреков совести отбирают крохи солнечного света своими толстыми рамами. На 4х метровую лоджию это 5 створок или 4 гигантских. Тут выбор падает в пользу раздвижных окон.



Для тех, кто еще не вникал в вопрос, но выбор окон для балкона или лоджии не за горами, поясню, что можно выделить два типа остекления — холодное и теплое. К теплому относят пластиковые окна в классическом понимании (одна или более камер/тип открывания створок распашные + откидные). К холодному — в основном раздвижные алюминиевые окна Provedal. Окна Слайдорс дают возможность сделать из лоджии нечто среднее, что я называю «не люто холодный, но и не дико теплый». Уникальная особенность Slidors в том, что они являются раздвижными, но в отличие от Provedal имеют стекло пакет.



Раздвижные окна в квартиру. Виды раздвижных окон

Перемещение створки вдоль линии окна по направляющим полозьям позволяет экономить место на подоконнике, располагать на нем украшения и комнатные растения. Их не требуется снимать при проветривании помещений.

Для изготовления раздвижных рам используют один из материалов:

• профиль из алюминия;
• бруски из дерева;
• металлопластик.

Каждый из них обладает индивидуальными эксплуатационными свойствми.

Алюминиевый профиль

Защитная оксидная пленка на поверхности металла, усиленная обработкой специальными составами, придает рамам декоративный вид, хорошо защищает от атмосферного влияния. За счет этого металлическая конструкция может усиленно эксплуатироваться десятилетиями.

Недостатком алюминия является высокий коэффициент теплопроводности, за счет которого в мороз образуются мостики холода. Для снижения их влияния в конструкцию окна монтируют вставки из полиамидов. Но даже без их использования подобный профиль популярен у тех владельцев квартир, кто не собирается зимой длительное время находиться на балконе.

Деревянные рамы

Древесина издавна пользуется популярностью в качестве строительного материала, хорошо сохраняет тепло. Но под действием атмосферных осадков и солнечной радиации она быстро теряет свою прочность и размеры, подвержена усушке и гниению.

Поэтому деревянные рамы подвергают обработке специальными составами и красят устойчивыми красками. Это позволяет эксплуатировать их относительно долго, но требует периодического осмотра и выполнения профилактических работ.

Металлопластиковые модули

Металлопластиком называют вид композиционного материала, состоящего из нескольких слоев:

• алюминия или мягких стальных сплавов, выдерживающих механическую нагрузку конструкции;
• защитных полимерных покрытий.

За счёт этого рама для окна обладает высокой жесткостью, не подвержена деформациям и в то же время хорошо защищена от коррозии, красиво смотрится, обеспечивает тепловую защиту в мороз.

Стеклопакет или единичное стекло

Створки окна могут быть выполнены:

1. из одного или нескольких стеклопакетов;
2. либо единичного листа стекла.

Для балконных раздвижных систем обычно заказывают второй упрощенный вариант монтажа. Он обходится дешевле и более оправдан.

Стеклопакет же даже при сильном морозе уменьшает отвод тепла из жилой комнаты, работая промежуточным утеплителем основного пластикового окна квартиры. Этим свойством он лучше предохраняет образование конденсата на стекле, снижает запотевание окон в квартире.

Пластиковое раздвижное окно. Преимущества и недостатки

Потребители высоко ценят пластиковые раздвижные окна за их отличные характеристики. К примеру, в данном случае появляется возможность эффективно использовать подоконник. Так как створки не распахиваются, на нем можно разместить цветы или какие-либо полезные вещицы. Конструкция позволяет максимально освободить пространство, что является особенно актуальным в случае с небольшим помещением.

Москитная сетка, установленная в окнах, легко отодвигается, соответственно, отсутствует необходимость постоянно снимать ее или ставить назад. Она передвигается так же, как и створка, в разных направлениях. Изделия универсальны, они подойдут для балконных рам, имеющих различную форму и размеры. Кроме того, у раздвижного пластикового окна более низкая стоимость, чем у стандартной конструкции.

Такие окна герметичны. С их установкой можно не беспокоиться о плохих погодных условиях. В дом не проникают уличная пыль и грязь. Кроме того, они отлично защищают от внешнего шума.

Даже при наличии сильного ветра удастся избежать хлопанья створок, так как они легко и надежно фиксируются, при этом привести их в движение тоже абсолютно несложно.

Потребители отмечают легкость в эксплуатации и длительный срок службы таких изделий. Они производятся в самых разных модификациях. Нет ограничений не только в размерах, но и в цветовом исполнении. Это позволяет подобрать конструкцию требуемого внешнего вида под любой дизайн помещения. А также есть возможность подобрать интересные аксессуары.

Однако стоит отметить и недостатки. Среди них можно назвать недостаточную теплоизоляцию помещения и не слишком надежную защиту от осадков, если речь идет о нижней направляющей. Створки могут закрываться не слишком плотно. Если предполагается вертикальное раскрытие, пространство свободного светового проема является совсем маленьким. Такие конструкции не следует устанавливать самостоятельно. Монтаж лучше доверить профессионалам, так как механизм нельзя назвать простым, а для его установки требуются специальные инструменты. Если предусмотрено параллельное раскрытие, многокамерный стеклопакет поставить не получится, так как будет ограничена допустимая его толщина.

Окна потребуют специфического ухода. К примеру, фурнитуру и подвижные части понадобится смазывать как минимум 1 раз в 5–6 месяцев. Эта процедура довольно утомительная и потребует времени.

Балконное окно раздвижное. Пластиковые раздвижные окна

Этот тип окон представляет собой трехкамерную ПВХ-раму, которая для прочности армирована оцинкованной сталью. В конструкции точно так же имеются направляющие, по которым с помощью роликов передвигаются створки окна. Герметизация обеспечивается двойным щеточным уплотнителем. Помимо этого направляющие имеют округленные бортики, что обеспечивает бесшумное открытие и закрытие створок, и филигписы, для обеспечения более плотного соединения створок с рамой. Такие окна тоже имеют защиту от проникновений – специальный замок.

Преимущества раздвижных ПВХ окон:

• Выдерживают любые нагрузки связанные с неблагоприятными условиями погоды (ветер, ураган, ливень) даже на высоких этажах здания;
• Защищают от сквозняков и проникновения влаги в помещение;
• Не промерзают в холодное время года, благодаря чему открывать окна можно даже в зимние морозы;
• Обладают хорошими звуко- и теплоизоляционными свойствами;
• К ним подойдут любые ПВХ-профили, антимоскитные сетки;
• Есть возможность установки двойного или тройного стеклопакета, а также радиусных конструкций.

А теперь об их недостатках:

• Цена на такие окна несколько выше, чем на алюминиевые аналоги;
• Имеют значительно большую массу. Чтобы установить раздвижные пластиковые окна на балконе, необходимо проверить состояние перекрытий, их несущую способность и, в случае необходимости, укрепить конструкцию;
• Такие окна не выносятся за пределы периметра балкона.

ПВХ окна с раздвижными створками используются для теплого остекления балконных помещений. Этот вид остекления как раз подойдет тем людям, которые круглый год пользуются балконом или планируют обустроить его в качестве дополнительного жилого пространства или небольшого квартирного сада, огорода. В том случае, когда балкон полностью или частично присоединяется к жилой комнате или кухне, монтаж пластиковых раздвижных окон должен дополняться установкой качественных стеклопакетов и полной теплоизоляцией всех поверхностей балкона (а в некоторых случаях – и установкой дополнительных систем отопления). Тогда тепло не будет уходить из квартиры через это помещение, и нахождение в нем будет максимально комфортным.

Пластиковые окна купе. Раздвижки на все случаи жизни

Раздвижные системы действуют по общему принципу: одно или несколько полотен перемещаются на роликах по встроенной в раму направляющей. Но реализован этот принцип может быть по-разному в зависимости от назначения конструкции. При этом в одном доме могут найти применение раздвижные системы сразу нескольких типов.

Профиль REHAU EURO-Design Slide

Проще всего устроены так называемые холодные окна и двери, предназначенные для наружного остекления неотапливаемых помещений — балконов и лоджий, веранд и террас. Здесь не нужен герметичный притвор и двухкамерные стеклопакеты, гораздо важнее доступная цена, простота эксплуатации и ухода. В полной мере этим требованиям отвечает система REHAU EURO-Design Slide на базе пластиковых трехкамерных профилей с алюминиевой направляющей шиной . Эта конструкция сочетает и теплоизоляционные свойства ПВХ-профиля, и высокую надёжность механизма. Она позволяет смонтировать в проёме 2, 3, 4 или 6 параллельно-сдвижных створок, комбинируя их с неподвижными элементами. Остекление EURO-Design Slide отлично защитит от осадков, ветра и назойливых насекомых (для этого предусмотрены москитные сетки), а также обеспечивает удовлетворительную изоляцию уличного шума (до 36 дБ при установке однокамерных стеклопакетов толщиной 24 мм).

Раздвижная система Panorama SWING-Design

Более современный вариант холодного террасного остекления — Panorama SWING-Design . В этой системе задействована инновационная фурнитура, которая позволяет сдвинуть все створки к одной из стен, повернуть их и сложить «пачкой», тем самым почти полностью открыв дверной проём. При этом количество створок может достигать шести, а максимальные габариты всей конструкции могут быть — 4000 мм x 2280 мм.

Если же речь идёт об остеклении отапливаемых помещении или оборудовании прохода из комнаты на террасу или в сад, то в этом случае потребуется тёплая и герметичная конструкция. Например, параллельно-сдвижная ( . Современная фурнитура этого типа позволяет использовать створки массой до 200 кг, обеспечивая их бесшумное движение. При этом створка может откидываться для проветривания.

PSK-порталы — наиболее доступные тёплые «раздвижки», так как изготавливают их на базе стандартных ПВХ-профилей, таких как THERMO-Design, DELIGHT-Design, BRILLANT-Design, INTELIO 80, GENEO. Максимальные габариты дверной конструкции из белых профилей составляют 4000×2600 мм, из ламинированных, более подверженных термическому расширению/сжатию, — 3000×2500 мм.

Другой вариант — подъёмно-сдвижная дверь (HS-портал) . Она может быть ещё больше по габаритам и оснащается ещё более эффективными стеклопакетами. Например, системапозволяет изготавливать подвижные створки массой до 400 кг и способна закрыть проём шириной до 10 и высотой до 2,7 м. Это самая настоящая прозрачная раздвижная стена, которая может быть такой же тёплой и прочной, как и капитальное ограждение.

Система GENEO HST

Следует упомянуть и ещё одну конструкцию —. По герметичности она несколько уступает порталам HS и PSK и рассчитана в основном на мягкий климат, но зато, как и Panorama SWING-Design, она позволяет почти полностью открывать проём, складывая створки у стены.

Механизм раздвижных конструкций рассчитан не десятки лет работы, но только при правильной эксплуатации. В частности, следует сразу вызвать мастера при появлении шума кареток или заедания ручки. Нельзя прилагать чрезмерное усилия к ручке, если полотно террасной двери примёрзло

Идеальный прижим

Система INTELIO Slide в разрезе

Новинка от REHAU на рынке раздвижных конструкций —  система INTELIO Slide ( AS -порталы) . Это принципиально новое решение для окон и дверей, в котором герметичность притвора сочетается с очень лёгким управлением и плавным, без рывков и вибраций, движением дверного полотна. Плюс к этому — конструкция обладает идеальной эргономичностью: створка не выдвигается внутрь из плоскости рамы (как у PSK-портала), благодаря чему, например, вплотную к окну INTELIO Slide можно смонтировать кухонную столешницу, и стоящие на ней предметы не помешают открывать окно или дверь.

Конструкции присвоен высший класс А по водонепроницаемости и сопротивлению ветровым нагрузкам. Она отвечает самым высоким требованиям по тепло- и звукоизоляции, благодаря использованию створочного профиля монтажной глубиной 80 мм, допускающего установку стеклопакета толщиной до 51 мм. При этом обойдётся она существенно дешевле HS-портала.

Впечатляет и палитра цветов ламинации, включающая линейку WOODEС и однотонные пленки. При этом технология каширования REHAU предусматривает нанесение декоративного покрытия на все видимые части профиля INTELIO Slide, благодаря чему окна и двери выглядят подчёркнуто стильно и гармонично.
