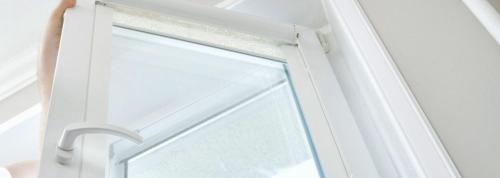

Минимальный размер форточки в пластиковом окне. Минимальные и максимальные размеры окон Rehau

Минимальный размер форточки в пластиковом окне. Минимальные и максимальные размеры окон Rehau

Минимальные и максимальные размеры окон не придуманы производителями просто так. Все зависит от профиля, из которого будет сделано пластиковое окно, рекомендации производителей фурнитуры и стеклопакетов, а так же, самого оборудования. В ПВХ - конструкциях очень чётко обозначены пределы, за которые настоятельно просим не выходить при заказе пластиковых окон. За каждой границей стоит чёткий расчёт и тысячи переделанных окон ПВХ.

Существующие пределы пластиковых окон из профиля Rehau и их причины

Первым ограничением становятся габариты окон ПВХ

Максимальные габаритные размеры изделий из белого профиля

Ширина изделия не более 4000 мм при остеклении с открывающими частями и не более 3000 мм при глухом остеклении.

Максимальная площадь остекления зависит от используемого стеклопакета, деления конструкции импостами, а так же места монтажа конструкции.

Максимальные габаритные размеры изделий из цветного профиля

Ширина конструкции не более 3000 мм при остеклении со створкой и не более 2500 мм при глухом остеклении.

При больших площадях, зачастую, изготавливают несколько отдельных частей и соединяют их с помощью соединительных элементов, при этом надо обязательно учитывать возможное расширение пластика и использовать термокомпенсаторы, а при большой высоте конструкции придется делать перемычки, так как верхние окна своим весом могут раздавить нижние. Так же, ограничения могут появляться в результате особенностей доставки и монтажа уже готовых металлопластиковых окон.

Размеры отдельных частей и створок в пластиковых окнах Rehau:

Минимальные размеры глухого пластикового окна составляют 330х450 мм.

Минимальные размеры створки в пластиковом окне 450х450 мм. Сделать створку меньшего размера не позволит фурнитура, причем размер светового проема здесь будет около 320х320 мм.

Максимальный размер створок с армированием 1,5 мм:

- при ширине 900 мм высота не более 2100 мм.

- при ширине 1200 мм высота не более 1500 мм.

Максимальная площадь створки около 1,8 м².

С армированием 2 мм максимальный размер створки 1000х2300мм.

Не рекомендуется изготавливать фрамугу менее 450 мм в высоту из-за маленького радиуса поворота - зацепы на раме будут мешать открыванию створки.

Максимальная высота фрамуги составляет 1665 мм.

Ограничения по балконным дверям Rehau

При стандартном армировании максимальная ширина 900 мм при высоте не более 2100 мм. Если высота проема больше рекомендуемого размера, можно отсечь верхнюю часть дверной конструкции перегородкой, и тогда над дверью будет неоткрывное (глухое) окно. При ширине двери больше 900 мм, рекомендуем с левой или с правой стороны двери отделить неоткрывные части, или, изготовить двустворчатую дверь со штульповым открыванием, если позволит ширина проема.

Ограничения по нестандартным изделиям из ПВХ

Радиус арочного окна не может быть меньше 300 мм. Для пластикового окна из трёхкамерного профиля Rehau Euro Design 60, а для пятикамерного, таких как Rehau Euro Design 70, Rehau Ecosol Design 70 и Rehau Brilliant Design - 340 мм, так как при меньшем радиусе профиль при сгибании собирается в "гармошку".

Минимальные размеры открывающихся арочных окон или открывающихся частей составляют 500х500 мм. Максимальная высота и ширина таких окон такие же, как и у обычных.

Треугольные пластиковые окна Rehau тоже имеют свои ограничения, любой угол не может быть меньше 45⁰. Открывные треугольные окна не могут быть меньше 600х600 мм, а их максимальные размеры соответствуют обычным окнам.

Минимальный диаметр круглого трехкамерного окна 600 мм. Минимальный диаметр круглого пятикамерного окна составляет 680 мм.

Максимальный размер стеклопакета. Толщина, ширина и высота

Основными размерами стеклопакета являются ширина, высота и толщина. Последний показатель зависит от того сколько камер будет у пакета, максимальный его размер не может превышать 80 мм. Однокамерный пакет имеет толщину 24 мм, двухкамерный — 42 мм и трехкамерный — 52 мм.

Высота и ширина стеклопакета — выбирается индивидуально, в каждом конкретном случае при проектировании. При этом проектировщики стараются придерживаться типовых размеров, поскольку в этом случае их легче приобрести в торговой сети, а в дальнейшем их проще ремонтировать и при необходимости менять.

Стекол

Для производства пакетов применяют оконные листы прямоугольной формы высшей категории и первого сорта, в некоторых случаях допускается стекло 2 сорта. Определяющие размеры листа, установленные ГОСТ № 111 , изданного 2014 г.:

• Длина от 0.500 до 2.200 м;
• ширина от 0.400 до 1.600 м;
• толщина от 2.0 до 12.0 мм.

Допустимые отклонения для оконного стекла считаются по ширине и длине ±2 мм, по толщине до +0.4 мм . Марка стекла должна быть самой качественной — М1, с наименьшими оптическими искажениями и без структурных дефектов.

Выбирают стекло по маркировке, например, М1-ТР-1200х1600х6, высшая марка по качеству, твердых размеров, 1200 — ширина в мм, 1600 — длина в мм, 6 мм толщина.

Таблица пакетов ПВХ-окон

Они ограничены требованиями ГОСТ по толщине и общему весу конструкции.

Толщина определяется как сумма толщин листа и межстекольного пространства , толщина стекла может быть от 4 до 12 мм, а ширина воздушных каналов от 6 до 16 мм.

Таблица предельных размеров стеклопакетов в зависимости от толщины оконного листа:

Формула

Формула стеклопакета — это нормативно принятый код, состоящий из набора цифр и буквенных обозначений , которые характеризуют его комплектацию и характеристики. Цифрами обозначают геометрические размеры стекла и расстояния между ними.

Например, самый простой однокамерный пакет из 2-х стекол толщиной 4 мм и расстоянием между стеклами 18 мм будет иметь формулу: 4-18-4. По ней легко вычислить общую толщину пакета: 4 + 18 + 4 = 26мм.

Качественный двухкамерный стеклопакет из листа 5 мм будет иметь такую формулу: 5-12-5-12-5, толщина пакета 29 мм.

Формулы современных стеклопакетов имеют не только цифровые обозначения, но и буквенные, последние обозначают определенные характеристики изделия: М- качество стекла, энергосберегающие характеристики: i, «Low», «Low-e» или «Ar».

Рекомендации по выбору стеклопакета по формульному обозначению:

• двухкамерный пакет 32 мм с флоат-стеклом М1 4мм: 4М1-10-4М1-10-4М1;
• однокамерный пакет с энергосберегающим покрытием: 4-16-4i;
• однокамерный пакет с низкоэмиссионным стеклом «Low» или «Low-e»: 4-16-4Low;
• двухкамерный пакет с 2-мя энергосберегающими стеклами: 4i-14-4-14-4i;
• двухкамерный пакет с 2-мя энергосберегающими стеклами и аргоном: 4i-14Ar-4-14Ar-4i;
• двухкамерный пакет с 2-мя энергосберегающими стеклами, термоизолированной дистанционной рамкой и аргоном: 4i-14TAr-4-14TAr-4i.

Металлопластиковые окна размер. Стандартные размеры окон

Строительные нормы и правила регламентируют, по каким параметрам проводится остекление домов. Это важно для того, чтобы окна были безопасны для потребителей. Если неверно рассчитать площадь створок, они будут слишком тяжелыми. Это приведет к быстрому износу крепежных элементов, частей фурнитуры. Слишком большая стеклянная поверхность может быть попросту небезопасна, из-за своей хрупкости. Такое окно не устоит под порывами сильного ветра. Нарушение технологии приводит к потерям тепла в доме и деформации конструкции в целом.

В России производство ПВХ, алюминиевых и деревянных окон регламентировано ГОСТом 23166-99. Шесть квадратных метров — наибольшая допустимая величина площади поверхности, а открывающаяся створка должна быть не более 2,5 м².

Если квартира расположена выше первого этажа или в комнате есть застекленная лоджия, то глухая конструкция не может быть больше, чем 0,4 на 0,8 м.

Требования к размерам:

1. Прогиб по расчету — до 1/300 от всей длины элемента, максимум — до 6 мм. Тип профиля и размер выбирается исходя из норматива с учетом климатических условий (сила и направление ветра).
2. Возможны отклонения в 1-2 мм. Если сторона больше 2 м, допустима погрешность в 0,2 см. Если у вас возникают сомнения по поводу заявленных значений, то можно составить претензию.
3. Разница длин диагоналей возможна в пределах 0,2-0,4 см. При длине менее 1 м, погрешность — до 0,2 см, больше 2 м — 0,4 см.

ГОСТы 30674-99 и 23166-99 описывают нормативную базу для изготовления белых, окрашенных, ламинированных и коэкструзивных профилей. Для блоков из цветного ПВХ учитывают, что:

1. Площадь створки — не более 2,2 м².
2. Масса активных элементов — до 6 кг.
3. Разница длин диагоналей при высоте до 1400 мм — 2 мм, больше 1400 — 3 мм.

Поскольку элементы профиля при изготовлении сваривают, то толщина шва тоже строго регламентирована: ширина — до 5 мм, глубина — 0,5-1 мм.

ГОСТ 23166-99 определяет допустимые параметры и габариты проемов. Именно на эти значения и опираются застройщики при возведении домов: ширина окна — до 2670 мм. Чем выше проем, тем оно уже.

Максимальная высота:

• По ГОСТу 23166-99 — 2750 мм.

На нее влияет материал, а также ширина рамы:

От глубины монтажа зависит температура и уровень шума в комнате. Изготовители придерживаются стандартов, но иногда минимальные значения могут отличаться. Приоритет, конечно, отдается российскому ГОСТу. Но когда ситуация требует нестандартного решения, то лучше обратиться за консультацией к опытному эксперту.



ГОСТ регламентирует:

• площадь створки — 2,5 м²;
• вес — до 89-100 кг;
• ограничение для глухих систем в многоэтажках — 800×400 мм.

Окна с двумя или тремя створками, балкон с неактивным окном и дверью — типичная конструкция для панельного дома. Если проем больше, чем 1,5 на 1,5 метра, то изготавливают трехстворчатое окно. Удобный вариант — глухая средняя и поворотно-откидные по бокам. При необходимости боковые створки можно комбинировать в любых вариантах.

Таблицы ниже описывают размеры окон в зависимости от числа створок.

1-створчатое:

2-створчатое:

Проем, мм	Размер, мм
600×1200	570×1170
900×1200	870×1170
900×1350	870×1320
900×1500	870×1470
1000×1000	970×970
1200×900	1170×870
1200×1000	1170×970
1200×1200	1170×1170
1200×1350	1170×1320
1200×1500	1170×1470
1350×1000	1320×970
1350×1200	1320×1170
1350×1350	1320×1320
1350×1500	1320×1470
1500×1200	1470×1170
1500×1350

3-створчатое:

Остекление частного дома не отличается от квартирного. Оно регламентируется все тем же ГОСТом 23166-99. Окна в комнате должны быть на одной высоте. Расстояние от радиатора до окна по СНиПам — 80 мм. Величина подъема подоконника от пола зависит от назначения помещения:

• для гардеробной — около 1750 мм;
• санузел — от 1300 мм;
• кухня — 900 мм;
• жилые комнаты — примерно 800 мм;
• мансарда — около 1000 мм.

Таким образом, при остеклении загородного дома надо учесть два фактора — жилая ли эта часть здания и какую площадь она занимает.

Самые большие окна устанавливают в комнатах — зале, гостевой, детской спальне. В гардеробе, кухне, кладовой оправдана установка конструкции с меньшим количеством створок.

Для небольшой двенадцатиметровой комнаты подойдет стандартный вариант — 0,9 на 0,9 м.



В панельных и кирпичных домах проемы разные.

В хрущевках типовая величина зависит от ширины подоконника:

• двухстворчатые — 1350×1300, 1500×1450;

У балконных блоков габариты равные — 2070×680, 1350×1100/1340.

Параметры стандартных окон в кирпичных и панельных хрущевках примерно равные — дома строили по похожим проектам.

В пятиэтажках-брежневках величины проемов одинаковые.

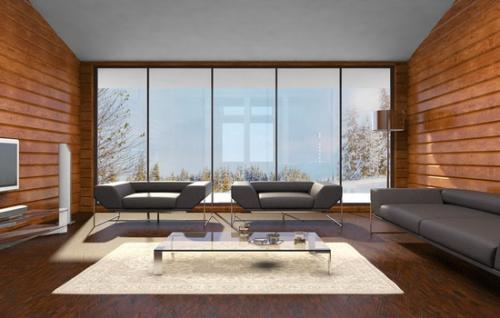

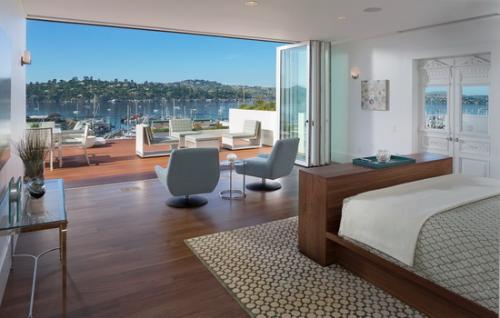

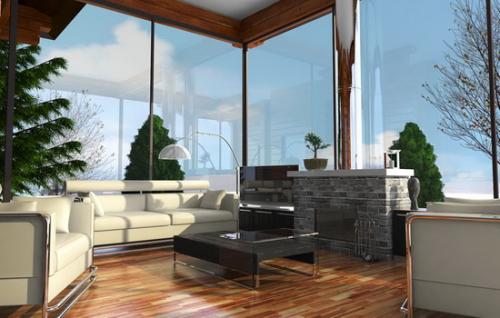

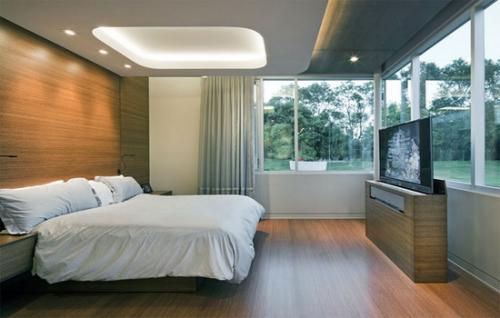

Окно 3 на 2 метра. Окна больших размеров. Особенности эксплуатации и декорирования

Большие окна – популярный элемент дизайна помещения. Из них открывается отличный вид. Они делают комнату светлее. Благодаря таким окнам, даже небольшие пространства кажутся объемнее и воздушнее.

Однако следует учитывать определенные нюансы, связанные с проектированием и эксплуатацией окон больших размеров. Некоторые из них потребуют внимания уже на этапе заказа, с другими можно повременить до.

Прежде всего, важно правильно рассчитать все ветровые и статические нагрузки, которым будет подвергаться окно. От этого будет зависеть надежность всей конструкции, ведь большое окно подвержено большим нагрузкам, нежели стандартное. Специалист-проектировщик обязательно учтет высоту окна и выберет подходящую модель, позволяющую изготовить безопасную конструкцию. Зачастую высота окна не должна превышать 4 метров. В противном случаеможет повредить элементы, расположенные ниже окна.

В целях безопасности специалисты советуют использовать импосты для разделения окон, высота которых превышает 3 метра. Однако даже импосты не могут являться универсальным средством надежности для окон c высотой более 5 метров. На практике 6-метровые окна с установленными на них импостами на высоте 3 метра, недолговечны, ввиду все той же избыточной массы стеклопакетов, разрушающих нижнюю часть конструкции.

Чтобы не замерзнуть в холода, необходимо позаботиться о правильном материале для окна. Специальное термостойкое стекло – отличный вариант сэкономить на счетах за отопление гостиной с. С возможностями, которое предоставляет такое остекление можно ознакомиться из

После термической обработки стекло приобретает повышенную термостойкость и обладает низкой теплоотдачей. Это значит, тепло в помещении будет сохранено.

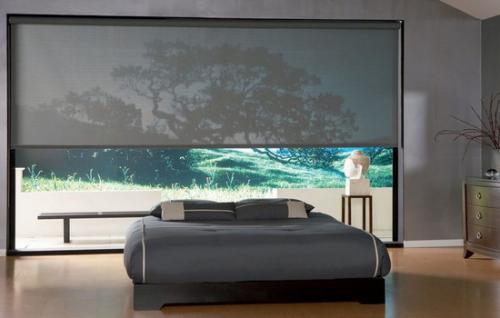

В летний сезон большое окно, наоборот, источник чрезмерного тепла и света. Решить эту проблему помогут. Интенсивность солнечного света, проходящего через окно, и общее освещение комнаты будут зависеть от выбранного материала и цветовой гаммы занавесок. Светлые оттенки и легкая ткань оставят пространство легким и невесомым. Темные яркие цвета придадут пикантную контрастность интерьеру.

В регионах, отличающихся продолжительным жарким сезоном, спасением от летнего зноя станут плотные жалюзи. В часы пиковой жары они сохранят прохладу в помещении. К слову, для больших окон специалисты советуют. Они намного легче горизонтальных и отлично регулируются, позволяя выбрать нужный угол наклона для проникновения солнечных лучей и для обеспечения уединенности.

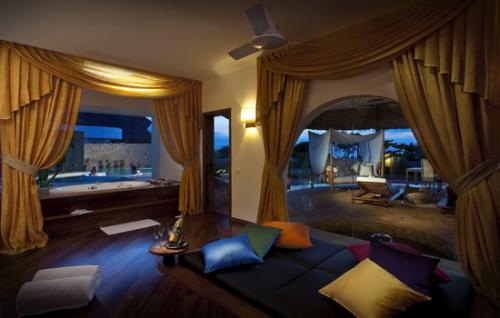

Останавливаясь подробнее на декорировании окон большого размера, нельзя не отметить важность чувства меры, которое должно помочь сориентироваться при богатом выборе возможностей и различных вариантов для декора. Ведь окна – самостоятельный элемент интерьера, декорируя который можно либо подчеркнуть его достоинства, либо превратить в кричащее пятно.

Одним из оптимальных вариантов является выбор одного яркого оттенка в декоре, сочетающегося с солнечными лучами, льющимися с улицы. Такими оттенками могут быть салатовый или желтый. Другой вариант – выбрать теплый спокойный тон, выделяющийся на фоне окружающей природы. В этом случае отлично дополнят дизайн деревянные балки на потолке, которые придадут помещению с большими окнами необходимый уют.

Конечно, вследует руководствоваться архитектурными решениями самого помещения. Например, в классическую гостиную с высоким потолком идеально подойдут гардины австрийского кроя в обрамлении тяжелых портьер. Излишне говорить о том, насколько неудачен будет этот выбор, скажем, для кухни с низким потолком.

Шторы с ламбрекеном можно считать универсальным выбором, так как этот фасон позволяет вволю фантазировать, и хорошо смотрится как в гостиной, так и в столовой.

Нельзя не отметить еще один нюанс при выборе тканей для штор. Это географическое расположение помещения. Если окна выходят на север, следует остановить выбор на теплых цветах и легких тканях. Южная сторона позволит выбрать тяжелые портьеры холодных оттенков.

Как видно из фото, представленных выше — большой размер окон придаст изюминку любому помещению. Но облагородить интерьер самобытно и необычно поможет только декорирование. Вариантов и идей декора может быть великое множество, стоит только набрать в поисковой системе интернет-браузера нужный запрос, и экран запестрит всевозможными иллюстрациями. Если есть сомнения, лучше воспользоваться. Сделать это можно также в Интернете.

Воплощая задуманное, главное помнить, что декор окон должен не диссонировать с общей обстановкой помещения, а находиться в гармонии с ней.

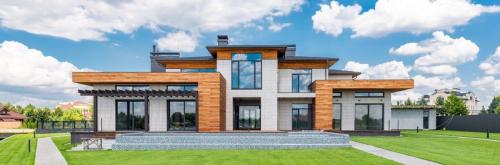

Пластиковые окна 3 метра. Размеры окон в частном доме

Жители многоэтажек часто сталкиваются с плохой освещённостью своих квартир. Увеличение оконных проёмов в таком случае невозможно. Приходится смириться с неудобством.

В частном строительстве такой проблемы нет. Даже стандартные размеры окон в частном доме позволят добиться нужного уровня освещенности, если правильно выбрать способ остекления.

Как определить размер оконного проёма

От размера окна зависит количество света, поступающего в жилище. Естественно, необходимый уровень освещённости во вспомогательных и жилых комнатах разное.

Нет смысла устанавливать широкое остекление в кладовой. А в спальнях и гостиных лучше поставить двух- или трёхстворчатые окна.

Правильно освещённая комната

Площадь оконного блока обычно подбирают пропорционально размерам комнаты. За исключением случаев, когдадолжна отражать особую авторскую задумку.

Стандарты, указанные в, используют при проектировании типовых зданий. К частному строительству такие требования не выдвигают. Человек вправе самостоятельно решать, каким типом остекления пользоваться.

Стандартные размеры пластиковых окон по ГОСТу

ГОСТ 23166-99 ирегламентируют порядок проектирования оконных проёмов и блоков остекления. Совокупность ГОСТов даёт полноценные знания для правильного и безопасного монтажа окон.

Готовое решение, не требующее замеров

Приведённая ниже таблица показывает соотношение размеров монтажного проёма и окна, которое в него устанавливается.

По правилам оно должно быть меньше проёма на 3 сантиметра.

Такая точность необходима для идеального пенного шва, который избавит жилище от сквозняков и посторонних шумов с улицы.

Для центрально-европейской части России характерны следующие значения:

Размеры двустворчатых окон:

В близлежащих регионах используют поправочный коэффициент:

• для северных частей – 1,2;
• для южных — 0.75.

Проводить расчёты по ГОСТу допустимо для проектного бюро. В остальных случаях можно воспользоваться усреднёнными значениями.

Стандартные размеры трёхстворчатых пластиковых окон для частного дома имеют характерные особенности. Они довольно широкие.

Перекладина над проёмом должна обладать достаточной прочностью. Иначе нагрузки могут сдавить оконную раму, и окно треснет.

Панорамное освещение менее сложное в расчётах. А к его размерам требований не выдвигается. Необходимо только качественно исполнить техническую часть, а именно произвести выбор толщины стекла и правильно смонтировать его.

Как рассчитать размер окон

Ознакомившись с теоретической частью, можно приступать к практике.

При проектировании технической документации истоит придерживаться следующих рекомендаций:

1. Оконный блок лучше размещать на некотором расстоянии от стены.
2. Для комнат шириной до 3 метров больше подходит окно шириной не более одного метра, расположенное в центре помещения.
3. Над проёмом необходимо оставить перемычку. Остекление не должно заходить за потолочную часть (исключение – панорамные окна).

Если дом уже построен, но хочется заменить окно, следует заранее всё продумать и рассчитать. Некоторые проёмы можно закрыть, другие – перенести. Так можно исправить большинство ошибок прошлого века и создать атмосферу в доме.

Двустворчатое окно без стойки хорошо смотрится в частном доме

Оконные проёмы нужно измерять с внутренней и внешней стороны. Затем данные суммируют и выводят среднее число, по которому выбирают оконный блок.

Ставить ПВХ-профиль «сантиметр в сантиметр» нельзя. Необходимо оставить технический зазор в 2-4 см. После монтажа он задувается пеной и становится компенсатором для температурных расширений.

С уличной стороны необходимо оставить место под установку отливов. Иначе после первых дождей внутри помещения появится влага.

Читайте на нашем сайте:.

Для отдельных комнат

Нежилые помещения можно остеклять по желанию. Особых требований к ним не предъявляют.

Приможно поэкспериментировать и установить панорамные окна над зоной готовки. А если правильно смонтировать столешницу, то и вовсе увеличится размер полезной площади.
