Как без станка и фрезера сделать оконную раму. Изготавливаем окно из дерева: подбор материалов

Как без станка и фрезера сделать оконную раму. Изготавливаем окно из дерева: подбор материалов

Кажется, что проще всего пойти в магазин с предварительно снятыми мерками и заказать блок у мастера, который сделал уже не одно окно, и точно знает как и что. Но это очень просто, да и зачем, если вы рукастый и не боящийся экспериментов мастер? Для начала при продумывании как сделать оконную раму, следует обратить внимание на то, из какого материала оно будет, ведь этого зависит много – прочность, функциональность и надежность всей конструкции в целом. Помимо этого, сорта деревьев разные, а значит и долговечность у них тоже не одинакова, поэтому следует задуматься – ваши окна будут лишь промежуточным вариантом или хотите сделать их долговечными?

Для начала следует выяснить, что оконная рама из дерева своими руками будет выполнена со съемным стеклом, но при желании всегда можно сделать и свой, герметичный стеклопакет. Вам придется дольше трудиться и даже немного помучаться, но впоследствии вы получите окна своей мечты. Именно для того, чтобы учесть все нюансы важно правильно выбрать древесину, чтобы в дальнейшем не кусать от обиды локти и не проклинать всех и вся.

Самым дорогим, и как считается, элитным материалом для деревянных рам выделяют дуб, который прочный, и долговечный. Но стоит подготовить себя к тому, что один только дуб обойдется вам как вся металлопластиковая конструкция в сборке, и неудивительно – вы прочли о преимуществах этой древесины, а значит, и цена у нее соответствующая. Есть одно но: брать древесину следует лишь тогда, когда вы точно уверены в результате, а также у вас есть опыт работы с древесиной.
• Чтобы не перепутать, как сделать окно из дерева своими руками и не попортить материал, возьмите березу, которая отлично поддается обработке и при этом служит не один десяток лет. Она куда дешевле дуба , прекрасного светлого оттенка и имеет отличную текстуру, правда найти этот материал бывает проблематично.
• Пожалуй, самым доступным материалом и в плане цены, и в плане распространенности является сосна. Если вы собрались делать оконную раму впервые, отдайте предпочтение именно этому виды древесины, так как оно имеет ряд преимуществ – дерево легкое, его удобное обрабатывать и имеет хорошие показатели по эксплуатации.

Деревянные окна своими руками: чертежи. Как изготовить деревянное окно своими руками

Главный момент в сборке деталей нового деревянного окна – это ювелирная точность. Если же вы неуверены в своих силах, то лучше обратится к профессионалу или заказать уже готовое окно, изготовленное на производстве.

Необходимые инструменты:

• шуруповерт;
• дрель;
• стеклорез;
• электрорубанок;
• молоток;
• стамеска.

Этап № 1. Подготовительные работы

Для того чтобы изготовить окно необходимо создать эскиз. Для этого вы четко должны знать размеры будущего окна и его функциональность, например, будет оно раскрываться или нет, количество створок и форточек.

Эскиз чертится с соблюдением масштабов. Это важно для того, чтобы правильно рассчитать количество материала, расположение засовов и петель, ручек и щеколд. Представленное

Кроме того, ведется расчет материала на данное окно. Расчет лучше делать с запасом, на случай, того, что деталь, в связи с нехваткой опыта, можно испортить

Этап № 2. Изготовление заготовок для окна

Важным моментом является выбор вида древесины. Наиболее популярны окна из массива сосны, кроме того, альтернативой может быть дуб.

Доска должна быть подготовлена к обработке, а именно просушена, не иметь деформаций и повреждений.

Согласно чертежу, выпиливают необходимые детали, которые позже будут соединяться между собой.

В работе с фрезеровочным станком необходим навык, поэтому целесообразнее будет воспользоваться электрорубанком и электролобзиком.

Кроме массива, можно в качестве рабочего материала использовать клееный брус. Он отличается прочной фактурой, а также устойчив к деформированию.

Для работы потребуется доска 150х50 мм.

Этап № 3. Изготовление короба или рамы

В досках-заготовках делается канавка или паз, глубина которого 15 мм, паз представляет собой выемку в форме буквы Г. Таких деталей нам потребуется сделать четыре одинаковых.

Соединяют между собой детали короба при помощи столярного клея или клея ПВА. В готовом прямоугольнике просверливают отверстия по углам и забивают стержень 3-4 см. Этот клин обеспечивает надежное соединение деталей под прямым углом.

Короб готов. Его помещают в оконный проем и закрепляют дюбелями. По периметру запенивают зазоры монтажной пеной.

Этап № 4. Изготовление окна

Для рамы необходим брус 6х4 см. Форма и конструкция зависит от количества отсеков, стекол и размера штапиков.

Существует два вида профиля:

• одностекольный;
• двустекольный.

Одностекольная конструкция включает в себя два паза: один для установки в короб, а другой для монтажа стекла.

Двустекольный профиль – более сложная конструкция, имеющая три паза, для двух стекол и короба.

Обычно используют стекло толщиной сечения 4 мм, при этом размер штапика будет 10 мм.

Из заготовок собирается основа рамы. Чтобы сборка была удобной, концы заготовок спиливают под углом 45 градусов. А предварительно подготовленный профиль стыкуется способом шип-паз, что обеспечивает надежное сцепление деталей и неподвижность конструкции.

Можно также рассмотреть другой вариант усиления – металлический уголок. Эта деталь продается в любом строительном магазине. Крепятся уголки в каждый угол конструкции при помощи саморезов. В настоящее время строители стали отказываться от такого метода, считая, что это не эстетично. Однако, если окно будет впоследствии окрашиваться краской, этот вариант можно рассмотреть.

Этап № 5. Монтаж стекол

Важность правильного расчета размера стекла обусловлена тем, что этот фактор определяет плотное прилегание стекла к раме, что отвечает за теплопроводность окна. Если в процессе монтажа образовались щели, то в такие окна будет дуть.

Важно! Мерки стекол перед резкой производиться с точностью до миллиметра.

Резка стекла производится стеклорезом, после чего острые края обрабатывают наждачной бумагой.

При осуществлении этого процесса необходимо соблюдать правила безопасности:

• обязательно работы должны проводиться в рукавицах с плотным резиновым покрытием, чтобы уберечь ладони рук от порезов;
• на лицо одевается маска;

Работа стеклорезом имеет тоже свои тонкости. Итак, как резать стекло. Движения стеклореза по поверхности стекла должны быть плавными с умеренной степенью нажатия. Если вы недостаточно оказали давление, то надрез будет некачественным и при дальнейших действиях, вы получите зубчатый скол. Напротив, чрезмерное нажатие может продавить стекло, и вы рискуете пораниться его осколками.

Как сделать оконную коробку своими руками

Как сделать оконные рамы своими руками самому из дерева или фанеры: Пошаговая инструкция +

Многие люди для установки новых оконных рам привыкли делать как и все – вызвать мастеров, которые демонтируют старые окна и вставлять новые, чаще всего из пластика или алюминия. Правда их весомым недостатком является достаточно высокая цена и необходимость использования специального оборудования.

Именно поэтому многие задаются вопросом: «Как сделать оконную раму своими руками? И что для этого нужно?».

Материалы и инструменты для изготовления оконной рамы

Ведь для того, чтобы сделать окна в своем любимом дачном домике или в теплице необязательно устанавливать пластиковые рамы – подойдут и собственноручно изготовленные деревянные конструкции.

Для изготовления оконной рамы из дерева потребуется приобрести сухую древесину в виде брусков . Но многие для изготовления рам используют фанеру.

Итак, при выборе необходимого материала выберите доски с сечением 5 на 15 см или же брус 5 на 5 см .

Понадобятся также:

• столярный клей;
• оконные угольники (металлические);
• стекло.

Также понадобится чертеж и некоторые столярные инструменты :

После приобретения и подготовки можем приступить к работе.

Как сделать оконную деревянную раму из брусков своими руками

Во избежание потери формы дерево и покрывают специальным защитным раствором.

А сейчас мы опишем последовательность всех шагов в данном технологическом процессе:

1. Для начала нужно изготовить оконную коробку. Для этой цели в выбранной нами доске 5Х15 прорезают паз таким образом, чтоб в профиль доска была похожа на букву «Г». Такой своеобразный гребешок нужен для герметичности нашего будущего окошка.
2. Далее нам нужно высчитать точные размеры нашей деревянной оконной рамы и начать распиливать доски, причем каждая из досок должна быть разделена на 4 части нужного размера, после чего их соединят друг с другом. Самым надежным вариантом для такого вида сборки будет использование шипов и пазов. Для того, чтобы быстро их изготовить, нужны будут стамеска, ручная пила и молоток. Пазы делаются на вертикальной части рамы, а на горизонтальной – шипы. После изготовления эти части нужно смазать столярным клеем и соединить части коробки, при этом не забывая о соблюдении угла в 90°.
3. Далее нужно укрепить в углах деревянные рамы специально приобретенными оконными угольниками. Приобрести их можно в строй магазине или на рынке. Необходимы они для придания жесткости нашей деревянной оконной коробке.

Источник: https://amerikanskie-okna.aystroika.info/stati/kak-sdelat-derevyannoe-okno-iz-chego-luchshe-vsego-sdelat-okno

Дешёвые окна своими руками. Инструменты и материалы

Для изготовления деревянных окон в домашних условиях потребуется:

• молоток и киянка;
• дрель и шуруповерт;
• стеклорез;
• стамеска;
• ручная пила (в некоторых случаях рекомендуется применять несколько инструментов с различной величиной распила);
• столярный клей;
• уплотнитель;
• стекло;
• рубанок;
• рулетка;
• строительный уровень;
• герметик или шпаклевка;
• пропитка от влаги;
• антисептик;
• лак;
• краска (по желанию);
• деревянные штапики;
• саморезы;
• металлические оконные уголки.

Для ускорения работы и изготовления более качественных рам следует использовать:

• фрезерный станок;
• шлифовальную установку;
• циркулярную пилу (если есть желание сэкономить и сделать распил бруса самостоятельно).

Самым важным этапом в подготовке материалов и инструментов является заготовка древесины. Для изготовления рам можно использовать брус 5х5 или 6х4 см, а также доску 5х15 см. При выборе пиломатериала для рамы следует обратить внимание на ее влажность. Изготавливать окна требуется только из полностью просушенной древесины.

Если такой нет, то можно положить брус сохнуть на батарею (2-3 месяца) или воспользоваться сушильной камерой (можно найти в столярных мастерских), чтобы провести сушку за 1 день.

В качестве древесины для изготовления оконной рамы можно использовать разные виды лиственных или хвойных пород:

1. Самым дешевым вариантом является сосна . Она имеет небольшой вес, легко обрабатывается и ее не сложно найти.

   Среди недостатков можно отметить то, что она более хрупкая, чем дуб или береза, а также менее долговечна.

2. Береза – это более редкий материал, который имеет хорошую долговечность и легко обрабатывается. Недостатком можно считать то, что ее сложнее найти и более высокую стоимость, чем у сосны.
3. Дуб является самым прочным и долговечным видом древесины для изготовления оконных рам. Главные его недостаток в том, что по своей стоимости закупка только материала выйдет дороже, чем заказать готовый собранный стеклопакет.

Самым дешевым вариантом для изготовления окон является фанера. Такой материал можно применять для рам, которые находятся внутри помещения, так как даже после большого количества обработок защитными пропитками фанера быстро поглощает влагу. Это приводит к тому, что она начинает рассыхаться и рассыпаться.

Усредненным вариантом в соотношении цена/качество является цельный деревянный брус . Он обладает большей прочностью, чем фанера, но стоит меньше клееной древесины. Недостатком данного материала является то, что его может повести, а это приведет к изменению формы. Это может произойти, если дерево было не до конца просохшим и плохо обработанным.

В качестве материала для изготовления оконных чаще всего применяется клееная древесина, так как она не подвержена деформации и усадке. Также она имеет более низкий вес, чем обычный брус и более прочная, но из-за этого и стоит дороже.

Как правильно силиконить деревянные окна. Герметик для деревянных окон — правила выбора и использования

Со временем деревянные конструкции стареют и деформируются. Возможно появление щелей, которые снижают свойства конструкции. Для устранения проблемы используется герметик для деревянных окон. Чтобы провести качественные работы, надо правильно выбирать и наносить материал.

Что это такое

Раньше для заделывания швов использовались замазки, сделанные на основе нескольких компонентов. Им на смену пришли пастообразные герметизирующие материалы.

Их основу составляют входят специальные вещества. Правильный герметик для деревянных окон напоминает жидкую пасту, растягивается и мягкий на ощупь. После высыхания создается твердое защитное покрытие.

К выбору материала нужно подойти внимательно. От него зависит не только вид конструкции, но и теплоизоляционные свойства. Особенно это актуально в зимний период.

Виды и типы

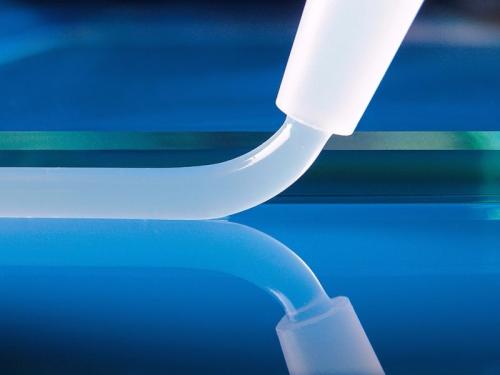

Все герметизирующие материалы производятся на основе вулканизирующих компонентов. Они делятся на два основных вида.

1. Ацетатный. Вещество подходит для гладких поверхностей. Часто используется для заделки швов между деревянной рамой и стеклом.
2. Нейтральный. Герметик для деревянных рам отличается высокой степенью адгезии. Применяется для заделки разных швов, герметизации оконных конструкций.

При выборе герметика, обращают внимание на его состав. В зависимости от вещества, которое входит в основу герметизирующего материала, они отличаются по области применения.

Акриловый

Часто используется для герметизации деревянных окон. Это оптимальная замена старым замазкам . Вещество наносится в места стыка рамы и стекла.

Плюс в том, что после обработки исключается проникновение воздуха. Герметичность находится на высоком уровне. Это снижает теплопотери в зимний период.

Данный универсальный герметик для деревянных окон обладает хорошей морозостойкостью. Используется для обработки любых поверхностей.

Бутиловый

Применяется при стыковании стекол в стеклопакетах. Бутиловые вещества делают стык герметичным. Это предотвращает попадание воздуха, паров внутрь стеклопакета.

Полиуретановый

Схож с бутиловым типом. Отличие – он нашел применение в разных сферах. Используется в качестве вторичного утеплителя .

С его помощью кромочным соединениям добавляется прочность и долговечность. Материал обладает высокой морозостойкостью, противостоит действию кислот, агрессивных химических составов.

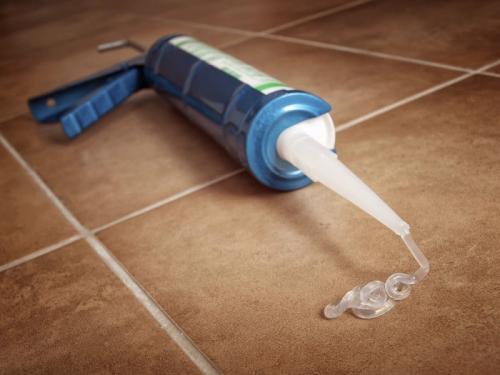

Силиконовый

Универсальное средство, которое используют для заделки швов, трещин в оконных конструкциях, а также для выполнения других работ. Силиконовый герметик –помощник при выполнении ремонта в доме. Он подходит для решения разных задач.

Каждый оконный герметик обладает сильными и слабыми сторонами. Это стоит учесть при его выборе.

Рекомендации по выбору

Как выбрать герметик для деревянных окон? С этим вопросом сталкиваются, когда возникает потребность в ремонте или герметизации оконных деревянных конструкций. Надо обратить на характеристики материала. Он должен:

• не вступать в химическую реакцию с материалами, на которые будет наноситься;
• обладать эластичностью и прочностью;
• быть долговечным;
• противостоять воздействию прямых солнечных лучей;
• хорошо держаться на обрабатываемых поверхностях.

Важно определить расположения шва. Если он находится с наружной стороны, лучше обратить внимание на силиконовый, акриловый герметик для деревянных окон. Перед нанесением поверхность надо обработать противогрибковыми средствами.

При выборе герметика обращают внимание на цвет оконных конструкций. Цветные конструкции лучше обрабатывать прозрачными составами. Затем шов покрывают краской нужного оттенка.

При использовании герметика надо учитывать погоду. Некоторые материалы требуют особых условий.

Правила применения

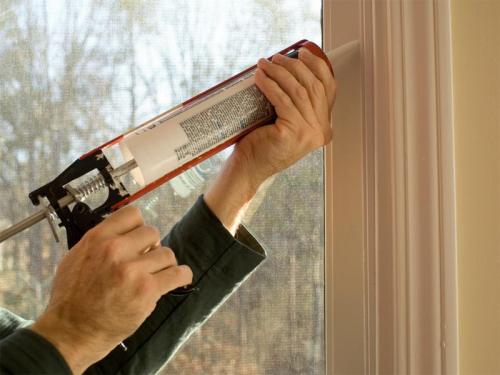

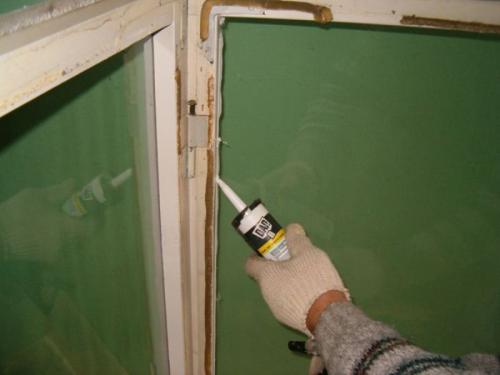

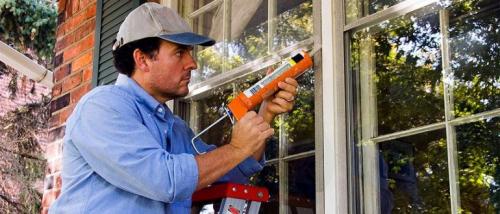

Утепление деревянных окон своими руками с использованием герметика проводится по такой технологии:

• удалить неровности, отслоившуюся краску и обработать рабочее место мелкой наждачной бумагой;
• обезжирить поверхность растворителем;
• распаковать баллон, вставить его в пистолет (возможно проведение работ без этого инструмента);
• выдавить состав, чтобы он тонкой линией покрыл обрабатываемую поверхность (надо полностью закрыть щель);
• устранить излишки вещества, накрыть пищевой пленкой;
• дождаться пока состав высохнет (на это уходит около 5 часов);
• снять пленку, излишки обрезать канцелярским ножом.

Соблюдение инструкции обеспечит качественное выполнение работ. От этого зависит герметичность конструкции.

Советы профессионалов

Чтобы герметизировать окно надо следовать правилам. Важно подобрать подходящий герметик, использовать его правильно.

Рабочая поверхность обязательно поддается очистке, обезжириванию. Эксплуатировать окно можно после полного высыхания нанесенного состава.

Деревянные окна своими руками со стеклопакетом. Окна своими руками: пошаговая инструкция

Окна постоянно подвергаются внешнему воздействию и разнице температур внутри помещения и снаружи, что неизбежно приводит к изменению геометрии конструкции, когда речь идет о древесине. Чтобы минимизировать возможное коробление, рамы и створки изготавливают не из цельного бруса, а из клееного. Можно приобрести готовый, если есть надежные поставщики, а можно склеить самостоятельно. Во втором случае набирается заготовка минимум из трех ламелей, так, чтобы волокна были направлены в противоположные стороны. По возможности, выбирают древесину радиальной распилки, тангентальную «ведет» сильнее. Для склеивания следует использовать специальные, влагостойкие составы.

Сечение бруса выбирают, исходя из количества стеклопакетов – для окна с одной камерой обычно используют брус 6 x 4 см. В условиях производства в раме выбирают пазы не только под стеклопакет и внешние уплотнители, но и под внутренние. Один из бывших производителей деревянных евроокоон поделился своими чертежами, упростив которые можно получить высококлассные конструкции, практически не уступающие готовым. Для того, чтобы сделать , чертежи вполне подходят.

Учитывая, что профессиональное оборудование есть далеко не у каждого,  а его приобретение сведет на нет всю экономию и оправдано только с целью изготовления окон на продажу, домашние мастера выбирают пазы под стеклопакеты, внешнее уплотнение и фурнитуру.

Используют для этих целей фрезер, циркулярную пилу, ручной инструмент для доводки. Участники нашего портала оснащены всеми необходимыми приспособлениями и Равильдон решил изготовить окно вместе с братом (ник Халвастарший) для его дома.

Равильдон (Участник FORUMHOUSE):

У нас были ручные , станки и прочие приспособления. Сварили стол, приладили к нему ручной фрезер, купили фрезу микрошип и подвижную каретку, решили набирать профиль в длину и толщину. Покупной профиль стоит от 1600 рублей за шесть метров, поэтому мы будем торцевать готовый брус, склеивать его, потом набирать в толщину.

Халвастарший (Участник FORUMHOUSE):

Вот такой пепелац сделали: завалялись у меня направляющие с каретками, сварили каркас, на подвижный стол прикрепили ручную циркулярку, получился простейший импостник. Пазы прямоугольные, поэтому можно обойтись без фасонных фрез. Глубина прорезания регулируется подвижным упором, высота – набором пластин и прямоугольных труб. Паз прорезал в пять заходов, меняя подкладки, довел напильником.

Тренировались братья на отходах, полученные результаты записывались в журнал, чтобы в дальнейшем выбрать самый удачный вариант. А как набили руку, приступили к изготовлению самих рам.

Другой наш форумчанин  воспользовался готовым клееным брусом. Фото подробно показывают весь этот большой процесс.

cyan__ (Участник FORUMHOUSE):

Купленный брус пропустил через рейсмус и торцовку, на циркулярке с самодельной приспособой (высокий параллельный упор с направляющими и линейками по 0,5 мм) сделал шипы и профиль, склеил, фрезером выбрал фурнитурные пазы, навесил фурнитуру – проверил, как работает, снял, отшлифовал под покраску. Хитростей особых нет, но надо или иметь опыт столярной работы, или сделать сначала несколько рам на выброс – потренироваться.

Так как стеклопакет запланирован двухкамерный, общее сечение бруса получилось 80 x 78 мм.

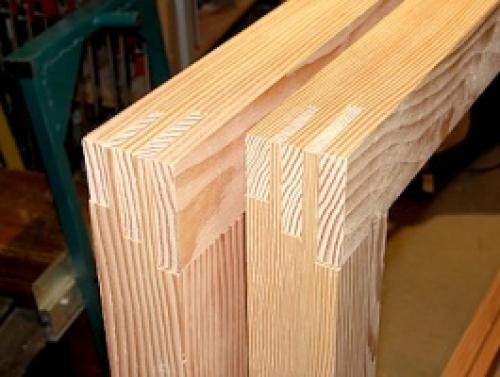

Если позволяет оборудование и опыт, элементы рамы отрезаются наискось, под углом 45⁰, можно стыковать и без скоса, так хоть и менее декоративно, но технически легче. Детали собираются на соединение шип-паз, причем вертикальные части – проушины, а горизонтальные – шипы. Проще изготовить одинарное соединение, но двойное более прочное и долговечное, так как увеличивается площадь склейки, еще прочнее –тройной шип. Когда один шип, стоит дополнительно усилить раму уголком, поскольку стеклопакет значительно утяжеляет конструкцию.

Участник нашего портала cyan__  рассказывает, как сделать деревянное окно, используя  соединение на три шипа.

cyan__:

Себе делал три шипа и сажал на клей ПУ D4, на другой клей и один шип под стеклопакет, поставил бы, наверное, уголок. В качестве проверки можно склеить один угол и протестировать его на прочность и деформацию, нагрузив по гипотенузе массой в полтора стеклопакета. Тогда станет понятно, нужно ли дополнительное усиление.
