Мансардное окно своими руками. Установка мансардного окна: планирование

Мансардное окно своими руками. Установка мансардного окна: планирование

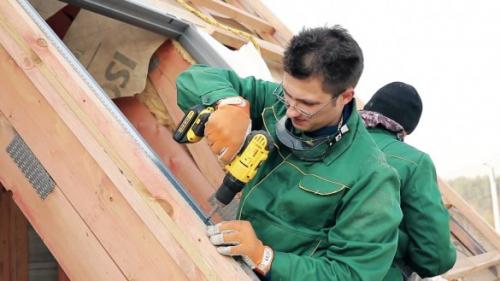

Смонтировать мансардное окно можно как на этапе строительства мансарды, так и на готовой утеплённой крыше с уже уложенным финишным покрытием и слоями пароизоляции и гидро- и ветрозащиты. В первом варианте работы ведутся последовательно, шаг за шагом и, обычно, не вызывают затруднений. Во втором случае нужно поломать голову, как врезать окно в соответствии с рекомендациями производителя, пройдя через весь пирог кровли мансарды с гибкой черепицей.

Основные сложности установки мансардного окна, оставленного «на потом» — придётся аккуратно демонтировать или прорезать, двигаясь изнутри-наружу:

• внутреннюю обрешётку под отделку мансарды;
• пароизоляцию;
• утеплитель;
• супердиффузионную мембрану (влаго- и ветрозащиту);
• обрешётку и контробрешётку;
• распилить плиты ОСП под проём;
• частично удалить вокруг проёма под окно гибкую черепицу.

Ширина мансардного окна задаётся шагом стропил. Если застройщик не хочет устанавливать узкое окно, подгоняя его под стропила, смонтированные на расстоянии, например, 60 см друг от друга, то придётся вырезать одну стропильную ногу, усиливать конструкцию и т.д. Это увеличивает вероятность ошибок у монтажников, сроки и смету на работы. Отсюда:

Установку мансардных окон нужно планировать на этапе проектирования дома и расчёта стропильной системы.

Для ориентира руководствуемся следующими цифрами:

• Мансардные окна рекомендуется врезать в крыши с углом ската от 15 градусов.
• Площадь окна выбирается по формуле: на 10 кв. м пола мансарды должно приходиться 1 кв. м остекления.
• Верхняя часть мансардного окна (от пола) располагается на высоте около 2-х м, а нижняя часть примерно 1.2 м.

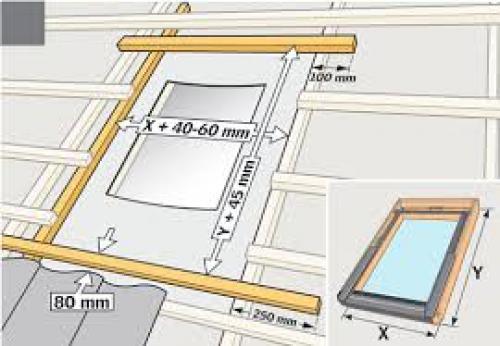

• Проём под мансардное окно должен быть шире его минимум на 4 см, оптимально на 6 см.
• Длина проёма примерно на 4.5-5 см больше длины мансардного окна.

Глухое мансардное окно своими руками. Монтаж мансардного окна своими силами

vareniks Участник FORUMHOUSE

Приветствую, далее следует мой опус по самостоятельной установке мансардного окна известного производителя. Советую к ознакомлению таким же самостройщикам, чтобы избежать уже освоенных чужих граблей. Пирог крыши сверху вниз: мягкая черепица, подкладочный ковер, обрешетка (доска дюймовка), контробрешетка, защитная мембрана, теплоизоляция 20 см, перекрестное утепление 5 см, по обрешетке (брусок 5 см), пароизоляция, обрешетка вертикальная из дюймовки и ГСП.

При выборе мансардного окна было два основных требования – двойной стеклопакет и нестандартная ширина, так как оно будет освещать лестницу и холл первого этажа. Сделав выбор в пользу более дешевой конструкции, в технические детали vareniks особо не вникал, что и повлекло дополнительные проблемы.

Мансардные окна с универсальной монтажной системой можно монтировать на различные основания, в том числе и в готовую крышу. Приобретенное же окно было «заточено» только под обрешетку. Но vareniks не отчаялся, пообщался с консультантом и, несмотря на все трудности, решил сэкономить 11 тысяч на услугах установщика и поставить мансардное окно своими руками.

vareniks Участник FORUMHOUSE

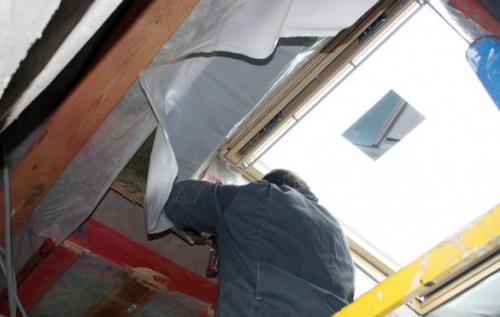

Я дождался выходных и смело приступил к установке окна. Изнутри, часть пирога крыши специально не доделал, чтобы проще было монтировать окно – были только стропила и первый слой утеплителя. Добавил изнутри еще одну стропильную ногу, на 8 см сузив проем. Дальше, больше: разрезал мембрану, вырезал дырку в небо – проем меньше оригинального, через который выбрался на крышу и разобрал гибкую черепицу на 30-40 см дальше предполагаемой рамы. Вырезал проем для рамы, вырезал куски ОСП, шириной меньше 30 см вокруг рамы. Глубину пропила выставил по толщине ОСП, чтобы сохранить обрешетку.

Затем:

• снаружи и изнутри закрепил деревянные опорные бруски (5×10 см);
• поверх брусков прикрутил дюймовку, чтобы балки стали вровень с обрешеткой;
• выше рамы выпилил контробрешетку и смонтировал самодельный металлический дренажный желоб, сделанный из торцевой планки (в комплект поставки для гибкой кровли не входит, но консультант советовал поставить).

После, «без задней мысли», согласно инструкции смонтировал опорные уголки на раму под означенный уровень V, пристрелял степлером изоляцию, приладил раму, отрегулировал по уровню и прикрутил. По технологии оконный блок в раму устанавливается дважды – примерка для калибровки и финальный монтаж мансардного окна после сборки теплоизоляционного и гидроизоляционного контура. Опустив подробности «танцев с бубнами» связанных с подъемом тяжелой конструкции, отсутствием лесов и техническими нюансами, получаем.

Монтаж мансардного окна в металлочерепицу. Подготовка к установке мансардного окна в металлочерепицу

Монтаж мансардного окна в металлочерепицу как на видео предполагает подготовку. Нельзя устанавливать конструкцию во время сооружения крыши. Все работы выполняются после монтажа кровельного пирога и укладки металлочерепицы, но до отделки мансарды.

1. В первую очередь, определяются с количеством окон и их расположением. Если мансарда используется в качестве спальни, здесь хватит и пары проемов, если как рабочий кабинет – следует сделать их больше. Размещение определяется крутизной ската. В любом случае установить окно на металлочерепицу можно только между стропильными ногами.
2. Будущий проем обозначают маркером на выбранном участке, отступив от стропильной ноги на 4, а лучше на 6 см. Высота проема ограничивается методом открывания мансардного окна.

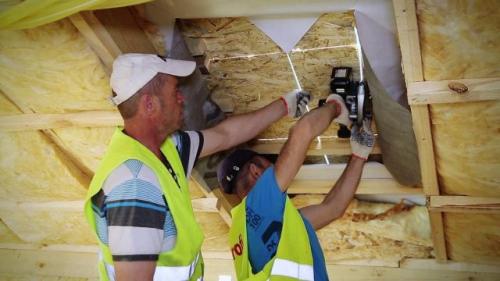

3. Отступив еще на 20 см от отмеченной линии, прорезают кровельный пирог до металлочерепицы, вынимают материал. Полученный запас в 20 см представляет собой базу для гидроизоляции под металлочерепицу.

4. Затем прорезают металлочерепицу. Если сложно сразу воспользоваться пилой или ножовкой, допускается сделать первичный прорез болгаркой, но длиной не более 10 см. Затем в надрез вставляют ножницы, ножовку, пилу и прорезают материал по контуру проема. Рекомендуется позднее место среза прокрасить.

5. Из доски нарезают опорный брус длиной, равной дистанции между стропилами, но с учетом зазора в 8–10 см. Брус крепят на шурупы в верхней и нижней части проема. Коробку выравнивают с помощью откоса, только когда бруски принимают строго горизонтальную форму, допускается жесткая фиксация шурупов. Затем степплером к доскам закрепляют нижний край гидроизоляции.


Мансардное окно своими руками чертежи. Мансардные окна своими руками изготовление

Как самому сделать мансардное окно в частном доме

Самодельное мансардное окно — это не только стильное украшение интерьера, но и полезный функциональный элемент, который позволяет наполнить дом естественным светом.

Причем, благодаря тому, что мансардное окно «встроено» в крышу, оно «поставляет» намного больше света, чем обычные окна.

Расположение самодельного мансардного окна в районе конька кровли позволяет сделать его изготовление максимально простым, без сложной системы отвода воды.

К балкам, на которые опираются стропила, автор крепит деревянный короб. Для его изготовления использовались доски сечением 200*40 мм.

Особенности конструкции мансардного окна

Короб немного выступает над поверхностью кровельного покрытия, а также имеет небольшой уклон, чтобы стекала вода.

Стык между кровельным покрытием (профнастилом) и стенками короба автор закрыл отливом, изготовленным из оцинкованного листа.

Сверху на деревянную раму автор решил закрепить каленое стекло толщиной 6 мм, которое должно защищать основной стеклопакет от града.

Стандартный двухкамерный стеклопакет устанавливается внутри деревянной рамы на уровне утеплителя. Зазоры автор заполняет с помощью обычной монтажной пены. Изнутри дома стеклопакет обрамляется деревянной декоративной рамой.
