Конструкция современного деревянного окна. О многообразии видов

Конструкция современного деревянного окна. О многообразии видов

Окна изготовляют из разных пород дерева- как хвойных (сосна, ель, пихта, кедр, лиственница), так и твердолиственных (дуб, ясень, различные сорта красного дерева). При этом наибольшим спросом пользуются изделия из древесины недорогих хвойных пород. Характеризуя конструкции современных деревянных окон, одни продавцы употребляют такие понятия, как европейский, шведский или финский тип. Другие, следуя ГОСТ 23166-99 "Блоки оконные", различают окна с одинарными, спаренными и раздельными створками. Вклассификации по "национальному" признаку легко запутаться, так как не всегда понятно, что подразумевает продавец под тем или иным термином- страну-изготовителя или конструктивный тип. Поэтому советуем покупателям в беседах с представителями фирм пользоваться определениями ГОСТа, которые мы сейчас разъясним.

Национальная принадлежность

HonkaНекоторые конструкции окон исторически связаны с той или иной страной. Попытаемся пояснить наиболее часто употребляемые определения, однако сразу предупредим, что смысл, вкладываемый в них продавцом, может быть и иным.
Английский тип - окно, открывающееся путем сдвига полотна (рамы со стеклом) вертикально вверх по направляющим коробки.
Немецкий тип - то, что мы привыкли называть "евроокно" (одинарные створки, два или три контура уплотнителей, стеклопакет), но иногда этим термином обозначают окно, защищенное с внешней стороны алюминиевыми накладками.
Норвежский тип - окно с одинарными створками и стеклопакетом, вставляемым не изнутри, а со стороны улицы (конструкция с наружными штапиками).
Финский тип - окно с раздельными створками, как правило, связанными друг с другом скользящими соединителями.
Французский тип - окно, начинающееся от пола и объединенное с целиком остекленной дверью.
Шведский тип - окно со спаренными створками: во внутреннюю вставлен стеклопакет, в наружную- стекло.

Как открыть старое деревянное окно. Ремонт. Реставрация деревянных окон

Пошаговый процесс реставрации деревянных «сталинских» окон.
По просьбам читателей публикую пошаговый процесс самостоятельной реставрации деревянных окон.
Итак, почему собственно реставрация а не покупка нового. Наши оконные проемы достаточно не типичны среди жилого фонда города. «Сталинские» двух створчатые окна имеют размер 1,5 х 1,7 метра, причем нигде не стандартизированы. Из этого следует, что любая контора устанавливающая окна будет брать двойной тариф за изготовление по индивидуальным чертежам. По ценам на лето 2008 года, за три окошка в двухкомнатной квартире с одним балконом нужно заплатить 100 тыс. рублей за пластиковые стеклопакеты, и порядка 150 тыс. рублей за деревянные (с учетом что открываться будет максимум одна створка на каждом окне). Ставить пластик (даже отделанный «под дерево») у нас желания не было. Это дом, а не дешевое офисное помещение.
Несколько раз я слышал про услуги по рестарации деревянных окон. Приценившись на парочке сайтов к их услугам были получены следующие выводы: стоимость реставрации одного окна будет порядка 25 тыс. рублей с учетом всех расходных материалов, к тому же они красят окно заново белой краской и никак по другому не работают.
Я подумал, а почему бы не сделать реставрацию окон самостоятельно? Учитывая что наши рамы отлично сохранились за 50 лет (дом построен в 1958 году, оконные рамы ни разу не заменялись).
Нам понадобится:
Фен строительный — 1100 руб.
Шпатель жесткий — 150 руб.
Виброшлифмашина — 3000 руб. (можно одолжить у друзей, если есть возможность)
Набор шлифовальных кругов (4 упаковки на одно окно) — 35 руб. за упаковку.
Морилка (2 бутылки на одно окно) — 80 руб. за бутылку.
Кисточки (2 шт) — 30 руб. за одну.
Штапики — 23 руб. за 2,5 м. (на одно окно нужно порядка 10 планок)
Яхтный лак — 500 руб.
Фурнитура (шпингалеты и ручки) — 400 руб. на одно окно.
Стекла оконные — 1400 руб. на одно окно.
Оконный уплотнитель — 500 руб за 20 метров.
Как видно, затраты достаточно небольшие, основную часть занимает покупка оборудования.
Итак, берем стандартное двухсекционное деревянное окно.
С помощью строительного фена и шпателя начинаем снимать старую краску.
Наше окно было щедро покрашено двумя слоями белой маслянной краской, которая надежно защитила дерево от непогоды. Как результат при работе с феном вовсю стекала смола из дерева. Как оказалось верхние и нижние края рам не были прокрашены вообще, ну туда ведь не удобно было подлазить кистью.
Внутренние рамы можно легко снять с петель и работать стационарно. Внешнюю раму снять с петель можно только открутив петли. Заодно вынимаем стекла, процесс муторный т.к. оказывается что они просто прибиты гвоздями и заделаны шпаклевкой вперемешку с пластилиновой замазкой. Не работайте с феном вблизи стекол, они очень легко лопаются от перегрева. Примерно вот так выглядит дерево под снятия краски феном.
Затем начинаем шлифование. Оптимальной является шкурка с зернистостью 60, затем для заглаживания можно взять 80 и 100. Как видно, петли мы решили не менять, т.к. думаю достаточно сложно будет подобрать современные с такими же посадочными отверстиями.
Одна рама готова. Таким же образом делаем оставшиеся три и переходим к следующему этапу.
Берем кисточку и покрываем дерево морилкой. Мы выбрали цвет — красное дерево. Хочу заметить, что наша цель подразумевала то, что на дереве останутся видны трещины и повреждение структуры в тех местах где они были. Это достаточно красиво.
Морилка сохнет достаточно быстро. За это время пилим штапики и засверливаем в них тонкие дырки. Дырки нужно сверлить для того, чтобы при забивании гвоздей избежать растрескивания столь тонких планок.
Вставляем новые стекла. Старые стекла были толщиной 2 мм, сейчас такой толщины найти достаточно проблематично. Мы взяли стекла толщиной 4 мм по цене 300 руб за кв. м., бесплатная резка по вашим размерам входит в стоимость. Прибиваем штапики и заклеиваем края стекол малярной лентой.
Теперь покрываем лаком. Для удобства нанесения лак можно немного разбавить уайт-спиритом. Если добиваться идеально гладкой поверхности, то после нанесения первого слоя лака берем шлифовальную летну с зернистостью 150 и меньше и проходимся еще раз по всей поверхности. В нашем варианте такое не требовалось.

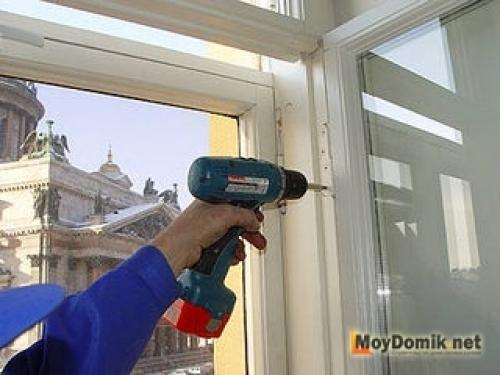

Затем устанавливаем новые шпингалеты и ручки, проклеиваем по периметру обе рамы уплотнителем. Для внешней рамы был взят P профиль, для внутренней E. Если делать несколько окон, рекомендую купить сразу рулон на 50 метров. Смазываем петли. Вдобавок мы заменили оригинальный бетонный подоконник на деревянный (цена 780 рублей за шт.) и покрасили его таким же образом как и окно.
Вот и готово. Сквозняков нет. А сэкономленные деньги можно потратить на что-то более полезное.
По времени, восстановление одного окна занимает порядка 5 дней неспешной работы. Окно с балконом - 6 дней. На мой взгляд реставрация актуальна исключительно для «сталинских» окон, и вряд ли будет экономически оправдана для советских стеклопакетов панельных домов.

Элементы деревянного окна. Изготовление пошагово с фото

Перед началом работ следует провести заготовку всех необходимых материалов.

Для короба потребуется длинная доска 5х15 см . Если пиломатериал не был обточен и зашлифован заранее, то эту процедуру потребуется выполнить самостоятельно.

Для этого необходимо нарезать все детали конструкции оставляя небольшой запас. Например, при размерах короба 108х132 длина нарезанных кусков должна составлять приблизительно 114х139. Это нужно из-за того, что при обработке рубанком, край доски будет иметь небольшую волну, которую потом можно будет отрезать.

Далее необходимо распилить часть отрезков так, чтобы их ширина составляла 65 мм . Это нужно в том случае если для рамы будет использоваться не брус 5х5 или 6х4, а доска 5х15. После черновой обработки деталь требуется отшлифовать. Для этого можно воспользоваться насадкой для дрели и специальной шлифмашинкой. Тщательную шлифовку можно проводить только на тех гранях, которые будут лицевыми.

Перед монтажом деревянных элементов окна (до установки стекол) их следует обработать антисептиком, пропиткой от влаги, лаком и по желанию краской. Это нужно для того, чтобы дерево не сырело и не гнило, а также медленнее рассыхалось.

Короб

Чтобы сделать короб, в доске 5х15 необходимо прорезать паз с помощью пилы или фрезера . После данной процедуры профиль деталей должен быть похож на букву «Г». Это нужно для того, чтобы при монтаже рамы сделать конструкцию более герметичной. Чтобы соединить между собой все части короба чаще всего используется соединение шип-паз.

Для того, чтобы вырезать такое соединение можно воспользоваться пилой и стамеской или ручным фрезером. При этом пазы нужно вырезать на вертикальной части короба, а шипы на горизонтальной. После этого соединение необходимо промазать столярным клеем и соединить все части.

Обязательно требуется следить за тем, чтобы все углы были 90 °. Это можно сделать с помощью специального устройства – металлического угольника.

Чтобы сделать конструкцию более прочной можно закрепить все соединения с помощью уголков, которые крепятся на саморезы. После всех работ короб нужно оставить подсыхать пока не застынет клей.

Источник: https://amerikanskie-okna.aystroika.info/novosti/osobennosti-derevyannyh-okon-so-steklopaketami-derevyannye-okna

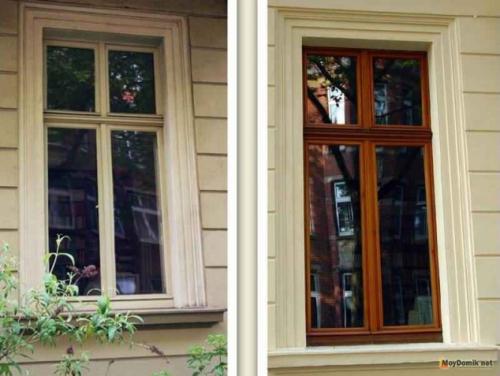

Старые деревянные окна. Ремонт старых деревянных окон – частичная и капитальная реставрация окна

Многие хозяева домов и квартир стремятся сделать так, чтобы их жилье было максимально экологичным. По этой же причине, они не стремятся заменить деревянные окна на пластиковые, а предпочитают их восстановить, т.е. сделать ремонт старых деревянных окон.

Преимущества деревянных окон:

• натуральность древесины;

• дерево гигроскопично, т.е. не препятствует воздухообмену в доме;

• малая теплопроводность позволяет сберегать тепло;

• длительный срок службы древесины при надлежащем уходе;

• эстетичный внешний вид. Окна из древесины могут вписаться в различные интерьеры.

Все это говорит в пользу реставрации деревянных окон.

Когда окна требуют обновления или ремонта?

Во-первых, когда из оконного проема начинает дуть;

Во-вторых, когда теряется внешний вид окна вследствие деформации рам, появления грибка, повреждения древесины или одного из узлов (оконной фурнитуры).

Как отремонтировать окно деревянное своими руками?

Начнем с того, что разберемся с определением: ремонт окна или реставрация – это схожие работы, не имеющие принципиального отличия, заключаются в расчистке, шпатлевке, покраске, уплотнении и утеплении окон . Покраска окон к ремонтным работам не относится, больше к реставрационным, поскольку на функциональные качества деревянного окна не влияет. Меняется только внешний вид.

В зависимости от степени изношенности окон (рам, стекол и фурнитуры) будет отличаться подход к выполнению восстановительных работ.

Технология ремонта деревянных окон достаточно проста, но требует скрупулезного выполнения каждого этапа работ.

Косметический ремонт деревянных окон

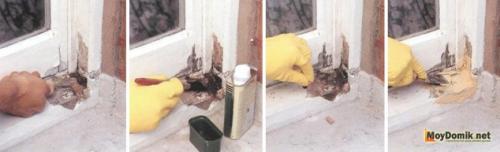

Устранение локальных повреждений. Например, повреждение грибком части оконной рамы.

• выявление участка повреждения. Для этого можно провести небольшой тест: шилом нужно продавить ветхие или подозрительные участки рамы, если острие легко проваливается, значит древесина повреждена;

• срезание непригодного слоя;

• очищенный участок высушивают. Для этого можно использовать строительный фен или тепловентелятор (будьте осторожны со стеклом, направляйте поток воздуха непосредственно на древесину);

• нанесение отвердителя для древесины и консерванта;

• нанесение шпатлевки. Толщина слоя – согласно инструкции. Если нужно нанести несколько слоев, нужно дождаться пока первый хорошо просохнет;

• окрашивание окна.

Более подробно – на фото.

Капитальный ремонт деревянного окна - полная реставрация

Инструмент и материалы:

1. фен для снятия краски. Ссылаясь на отзывы мастеров, отметим, что многие пытаются снять краску без него, но этим только больше повреждают древесину;
2. шлифмашина и наждачная бумага. Для выравнивания поверхности;
3. сапожный нож для снятия старой краски
4. шпатель. Реконструкция деревянных окон предполагает обязательную шпатлевку поверхности рамы и створок;
5. кисти для краски и лака;
6. стамески;
7. фурнитура, стекла (если предполагается замена);
8. олифа, лак и/или краска;
9. шпатлевка;
10. грунтовка;
11. уплотнитель.

Стоимость ремонта деревянных окон зависит от цены расходного материала, инструмента и конечно, от состояния рам. С другой стороны, реставрация окон своими руками не требует особых навыков. Однако, следует отметить, что эту работу за один день не сделать.

Пару слов о подготовке. Работу лучше выполнять в теплый, солнечный день. Главное условие – сухость, т.к. высокая влажность пагубно скажется на результате (древесина меняет геометрию, плохо сохнет и т.д.).

Демонтаж деревянных окон

Снимаем оконные створки с навесов. Если стекло посажено на замазку – удаляем её стамеской, если на штапиках (рейка для стекла), то аккуратно демонтируем их. После этого вынимаем стекла.

Всю фурнитуру снимаем (лучше заменить на новую). Также нужно снять деревянные отливы на окнах (деревянные планки, расположенные на нижней части рамы снаружи окна, еще называют «слезник»). Они крепятся на гвозди, которые наверняка уже сгнили. В общем, из рам вынимаются все саморезы, гвозди, металлические уголки и т.д.

«Голую» раму кладем на ровную поверхность и измеряем - все диагонали должны быть одной длины, в противном случае, перекос в каком-то месте приведет к образованию щелей, что недопустимо. Раму плотно крепим к поверхности (это может быть щит из досок).

Далее проверяем состояние и расположение оконных нагелей, как правило углы рамы имеют соединения на нагелях из дерева. В последствие (перед покраской и шлифовкой) их нужно будет заменить на новые.

Нагеля для окон можно выбить молотком (они конусообразной формы, поэтому, выбивать нужно с тонкой стороны), при условии, что они расположены ровно (симметрично углу) и поддаются. Но, под давлением ветхая рама может деформироваться, поэтому, лучше высверлить. Если нагель болтается, можно его зафиксировать перед сверлением – пару капель суперклея в щель и через 5 минут сверло пойдет как по цельной древесине.

На следующем этапе, когда окно разобрано, приступаем к очистке от краски.

Источник: https://amerikanskie-okna.aystroika.info/novosti/osobennosti-derevyannyh-okon-so-steklopaketami-derevyannye-okna

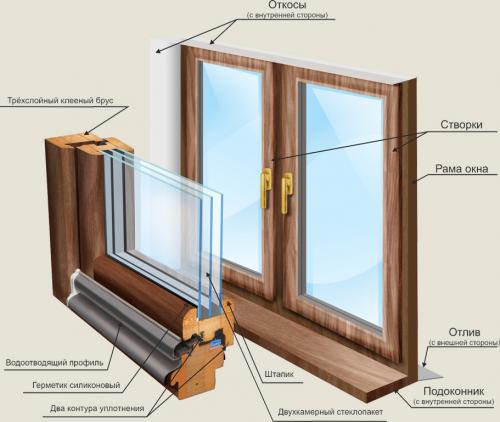

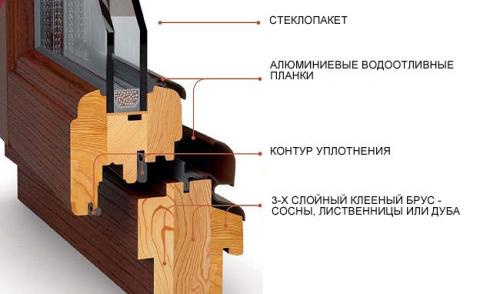

Толщина деревянной оконной рамы. №2. Характеристики «профиля»

Называть деревянную раму профилем можно с большой натяжкой, поэтому это слово используется в кавычках. В данном случае под профилем понимают целый набор параметров , в т.ч. породу древесины, толщину бруса и использование дополнительных накладок.

При производстве деревянных окон используется трехслойный клееный брус, что позволяет избавиться от деформаций под воздействием негативных факторов окружающей среды, а также обеспечить повышенную прочность и долговечность. Для отечественных условий лучше выбирать брус с толщиной не менее 78 мм .

В процессе производства древесина проходит три этапа сушки, после чего происходит выбраковка. Для изготовления оконной рамы недопустимо использовать дерево с сучками, трещинами, смоляными карманами и сердцевинной частью. Обработанная и отобранная доска сращивается по длине, а потом по толщине. Для склеивания используют водоотталкивающий клей , а доски размещают так, чтобы волокна оказывались в разных направлениях . Благодаря такой технологии древесина получает дополнительную прочность, не деформируется в условиях повышенной влажности и при перепадах температуры . По сравнению с рамой из массива прочность клееного бруса повышается на 80%, а жесткость – на 40%.

Многие эксплуатационные качества зависят от качества сушки древесины . В большинстве случаев при покупке проверить этот параметр невозможно, поэтому так важны имя производителя и наличие сертификата. При выборе можно оценить другой параметр качества дерева – это особенности поверхности . Она должна быть гладкой, без шероховатостей, неровных стыков, а краска должна быть нанесена равномерным слоем.

Важно, чтобы при изготовлении конструкции использовались экологически чистые и дышащие грунтовки и краски . Некоторые производители предлагают использовать алюминиевые накладки , которые защищают дерево от воздействия солнечных лучей, предохраняют от негативных атмосферных воздействий и не дают древесине впитывать смог. Такие накладки будут полезны в тех случаях, когда в регионе наблюдается постоянная повышенная влажность, перепады температур и частые осадки или же в воздухе повышено содержание смога и дыма, что характерно для больших городов.

Как открыть старые двойные окна.

Ежегодная статистика МВД подтверждает, что наибольшее количество краж личного имущества совершается преступниками посредством проникновения в квартиры через окна первых этажей. Например, пластиковое окно базовой конфигурации может быть вскрыто с применением обыкновенной отвертки за 15 секунд. Поэтому просто необходимо идти «на опережение» противника и узнать первыми все тонкости защиты окон от взлома. Как же защитить окна от нежелательного взлома? Для начала просто изучите технические возможности окон в доме, узнайте их «тонкие» места и начинайте решительно действовать.

Средства безопасности окон

Рис. 4. Максимально возможная ширина открытия.

По-настоящему безопасным может быть окно, где все его компоненты будут отвечать таким заявлениям. Это компоненты входящие и непосредственно в установочный блок и дополнительно его комплектующие при завершении установки. Самыми распространенными являются возможности для безопасности детей, стекло повышенной прочности способное выдержать удар и не разбиться, защита дома от попыток взлома и экологичность материала. Обезопасить и повысить комфорт жизни способны как самые примитивные приспособления, так и высокотехнологичные современные устройства. Возможно оснащение проема датчиками движения или прикосновения.

Замки на окна от детей

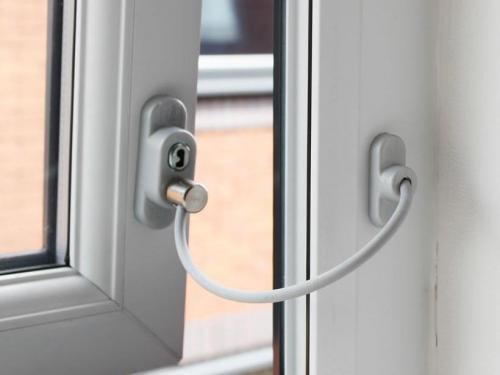

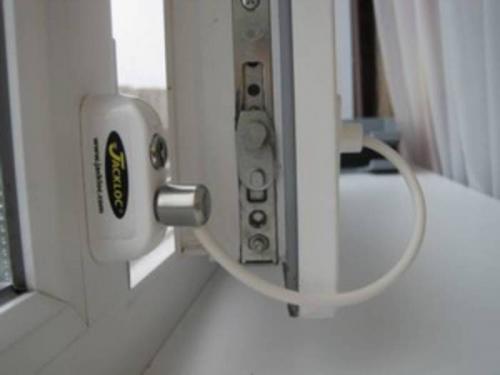

Рис. 5. Замок с тросиком.

Замки производятся в различных вариациях. Предусмотреть наличие такого замка можно, как при замене старого окна на новое. Можно дополнить уже установленное окно защитной фурнитурой. Виды замков:

1. Замок с поворотным ключом, вмонтированный в ручку, защищает окно от открывания.
2. Гребенка ограничитель, используется при режиме проветривания и откидывании створки наверх.
3. Ограничительный замок с тросом. Именно детский защитник. Закрепляется на раме и не позволяет распахивать створку шире длины тросика.
4. Блокиратор возможности распахивания окна, при этом возможность вертикального проветривания остается возможной.

Ограничители на окна

Рис. 6. Ограничитель в положении проветривания.

Ограничители на окна устанавливаются дополнительно. При заказе окна можно уточнить наличие такой комплектующей и заказать ее установку, если при покупке эта фурнитура не входила в комплектацию. Установить ее можно и самостоятельно, сделать это несложно. Деталь эта очень проста в использовании. Состоит из двух деталей, каждая из которых крепиться на одном уровне на откидной створке и на раме. Наличие такой фурнитуры позволяет проветривать окно в любое время даже при ветряной погоде. Контролировать распах створки можно самостоятельно исходя из длины ограничителя и количества доступных пазов.

Стекло повышенной ударостойкости

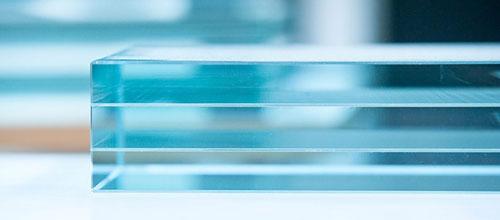

Рис. 7. Стекло триплекс.

Удачным решением для остекления станет выбор окна триплекс. Его производство использует особую технологию, защищающую стекло от несильных ударов. Эту возможность дает повышенная гибкость этого особого материала. При сильном ударе человек может разбить стекло, но оно не разлететься на множество опасных осколков, а останется на пленке, нанесенной поверх стекла. Тем самым избежать замены остекления не удастся, но обезопасить себя и окружающих от осколков уже очень значимо. Стекло это многослойное, а значит, повышена его способность приглушать окружающие шумы и сохранять и не упускать тепло, и соответственно не впускать холод с улицы. Комната будет защищена со всех сторон.

Защита от проникновения

Рис. 8. Виды противовзломных деталей.

Защитить дом от нежданных визитов способна особая фурнитура. Отлично продемонстрировано эта возможность в проморолике

Использование таких комплектующих позволяет избежать с несанкционированного взлома и способна являться альтернативой применения металлических решеток. Использовать ее можно и как фурнитуру для защиты окон от открывания детьми. Жителями европейских стран оснащение такими приспособлениями своего дома считается нормой, и возведение дома без таких деталей считается неразумным. Для Россиян это пока нововведение, но с каждым годом используемое все чаще.

Как стало известно из достоверных источников

Существующие способы защиты окон первых этажей с использованием сварных или кованых решеток уже во многом не устраивают жильцов. Достаточно вспомнить, что в настоящее время воры превосходно владеют ситуацией. Они неплохо оснащены средствами наблюдения за объектом и необходимым для взлома инструментом.
