Пластиковое окно – это не космический корабль, поэтому ничего сложного и выдающегося в его внешнем виде нет. И тысячу лет назад, и сейчас устройство окна примерно одно и то же, так как основное его предназначение – сохранять тепло и пропускать в дом свет и воздух.

Итак, основные элементы устройства окна – это рамы (пластиковый профиль), стекла (стеклопакет), подоконник, откосы, фурнитура и водоотлив.

Пластиковый профиль

Профиль – это сердце пластикового окна. Именно профиль имеется в виду, когда в рекламе вы слышите такие названия как Deceuninck, Veka, Enwin Waiz, Rehau, Gealan или Sсhüco. Именно профиль отвечает за то, как долго прослужит окно и принимает непосредственное участие в сохранении тепла и шумоизоляции.

Стеклопакет

Стеклопакет – это герметичная конструкция, состоящая из двух или трех стекол, соединенных друг с другом. Соответственно, стеклопакеты бывают однокамерными (два стекла) и двухкамерными (три стекла). А так же энергосберегающими, ударопрочными, зеркальными и т.д.

Фурнитура

Фурнитура – это не просто петли и оконная ручка, которую можно найти на окне невооруженным взглядом, а сложный металлический механизм, установленный по всему периметру створок. Фурнитура – важнейший элемент устройства окна.

Подоконник и водоотлив

Что такое подоконник, наверное, ни для кого не загадка. А вот что такое водоотлив, многие вряд ли догадываются. Зато почти все его называют наружным подоконником и, если не придираться к словам, то, в принципе, правы. Водоотлив – это металлический профиль (козырек или карниз), который устанавливается снаружи окна для защиты монтажного шва от влаги и для придания окну завершенного вида. В устройстве окна водоотлив – обязательный элемент.

Откосы

Откосы – это части стены по бокам и сверху окна. Они несут не только декоративную функцию, но и играют важную роль в теплоизоляции.

Из чего состоит фурнитура пластикового окна. Стеклопакет – устройство и разновидности

Одна из функций оконных блоков – пропускать свет. Поэтому в качестве заполнения чаще всего используют светопрозрачные материалы, кроме ситуаций, когда необходимо закрыть нижние и боковые части балконов или дверей.

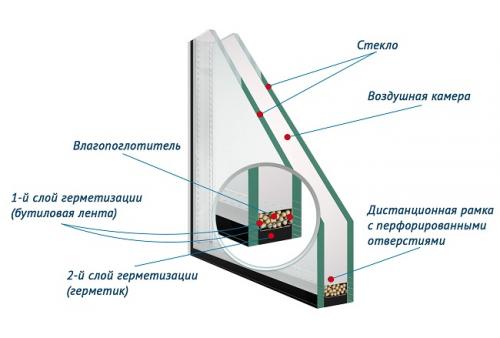

Традиционно, во все пластиковые окна ставится стеклопакет – изделие, состоящее из двух-трех стекол, разделенных между собой специальной рамкой. Дистанционная рамка изготавливается из полимера или алюминиевого профиля. Для исключения образования конденсата внутри камер, в рамку помещают специальный наполнитель (абсорбент), поглощающий влагу.

Теплоизоляционные свойства стеклопакета зависят от:

• количества камер;
• наполняющего газа (в дешевых моделях используют осушенный воздух, в дорогих – аргон или криптон);
• типа стекол и расстояния между ними.

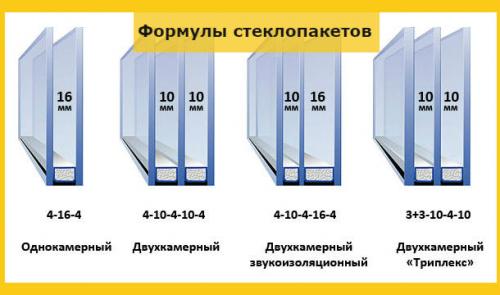

Оптимальным считается расстояние в 16 мм, но не более 20мм и не меньше 10мм. При малом просвете потери тепла значительно возрастают, а при большом – начинают действовать конвективные процессы, что также снижает энергоэффективность заполнения.

Факторы, перечисленные выше, помимо теплопроводности, в значительной степени влияют на звукоизоляцию помещения. Внешние шумы активней всего поглощаются при совместном использовании двух камер – 10 и 16 мм.

Стекла

Бюджетный и самый распространенный вид – стандартное полностью прозрачное стекло, толщиной 4, 6, 8 мм, без дополнительных качеств.

с внутренней стороны камеры покрыты специальной пленкой из оксидов серебра или олова. Пленка отражает часть солнечного тепла снаружи, что экономит ресурс кондиционера в летний период и препятствует потере тепла от отопительных систем зимой. Главные недостатки таких стекол – дороговизна и уменьшение прозрачности светового проема до 30%.

Противоударные изделия обладают повышенной стойкостью к внешним механическим воздействиям. Уровень этой стойкости варьируется в широких пределах. От закаленной продукции, которая незначительно крепче обычного стекла и при повреждении рассыпается, не образуя опасных осколков, до многослойных бронированных моделей, способных выдержать достаточно серьезные ударные нагрузки.

Как работает механизм пластикового окна. Из чего состоит пластиковое окно

В основе состава профиля, используемого при изготовлении пластиковых окон, лежит поливинилхлорид (ПВХ). Этот элемент химически нейтрален, что означает, что он не вступает в реакцию с воздухом и влагой, не боится большинства неорганических щелочей, кислот, моющих средств и растворителей.Сама конструкция пластикового окна состоит из следующих составляющих: профиль (рама, створка, импост, штапик), стекла, фурнитура, контуры уплотнения (резинки).

Рама – это основная часть оконной конструкции. По своей форме полностью повторяет размеры и форму оконного проёма для обеспечения максимальной фиксации в проеме. Количество воздушных камер в раме может варьироваться от 3 до 7 в зависимости от типа профиля и его марки. В нашей стране наиболее популярны трех и пятикамерные профили – т.е. в профиле либо три замкнутые камеры (полости) либо пять. Толщина пластиковых стенок колеблется от 2 до 3 мм. При выборе профиля следует учитывать регион, в котором вы проживаете. Так, например, для южных регионов, с теплыми зимами подойдет трехкамерный профиль, более дешевый, в северных районах оптимален пятикамерный, который будет лучше сохранять тепло в помещении. Пластиковый профиль армируется специальным П-образным профилем из нержавеющей стали, благодаря чему обеспечивается высокая прочность изделия. Металлический профиль вставляется внутрь пластикового профиля, в одну из камер (самую большую, специально для этого и предназначенную) при изготовлении рамы. Поскольку профиль также пустой, на теплопроводность рамы он не влияет.

Сломался механизм пластикового окна. Возможные неисправности и их устранение

Не все проблемы с окном должен исправлять специалист. Некоторые работы вполне по силам выполнить самому. Мы собрали список распространенных неполадок и инструкции, как своими руками отремонтировать пластиковое окно.

Неприятный приток холодного воздуха появляется по причине слабого прижима уплотнителя. Для началанадо осмотреть. Если створка прижимается неплотно, можно провести регулировку. Если же шнур пришел в негодность, то есть утратил эластичность и деформировался, его заменяют.

Регулировка эксцентриков

Для прижима рамы к створке используются цапфы или эксцентрики. Это небольшие выступы, которые заводятся в металлические пластинки на раме. Изменение их положения меняет степень давления створки. Различают два вида деталей: круглые цапфы и овальные эксцентрики. Первые регулируются отверткой, вторые — плоскогубцами. Но принцип регулировки одинаков. Порядок действий такой.

1. Находим все выступы. Они располагаются на наружной и на внутренней стороне створки снизу и сверху.
2. Меняем положение каждого запорного выступа. Овальные эксцентрики обхватываем плоскогубцами и поворачиваем параллельно подоконнику, круглые цапфы проворачиваем ключом или отверткой до смещения влево.
3. Ставим все запорные элементы в одинаковое положение. Это важно, иначе рама перекосится.

Замена уплотнительного шнура

Потерявший эластичность или деформированный уплотнитель не защищает комнату от потока холодного воздуха. Его заменяют новым. Важно не ошибиться при покупке нового шнура. У разных производителей форма профиля значительно отличается. При установке элемента другой формы герметичность не восстановится. Еще один важный нюанс: деталь на замену должна быть цельной. Составные шнуры не обеспечивают герметичность. Разберем последовательность действий.

1. Снимаем отслуживший уплотнитель. Для этого вытягиваем его из паза. Он легко из него выходит. Если не получается, поддеваем шнурок острым тонким инструментом, затем вытягиваем.
2. Очищаем освободившийся паз от загрязнений и пыли.
3. Укладываем новый шнур. Начинаем с угла. Вставляем профиль в паз, с усилием нажимаем на него пальцами. Постепенно заполняем весь периметр. В углах стараемся выложить уплотнитель ровно, без складочек и морщин. Слишком растягивать нельзя.
4. Закрепляем уплотнитель в углу. После того как весь профиль уложен, острым ножом или ножницами отрезаем остаток. Заправляем его в паз и аккуратно промазываем резиновым клеем. Стык должен быть герметичным.

Чрезмерное усилие при поворачивании ручки приводит к ее отламыванию. Вариантов ремонта здесь нет, ее нужно заменить новой. Предлагаем пошаговое описание процесса.

1. На основании рукоятки находим закрывающую пластину. Аккуратно поворачиваем ее так, чтобы открылись крепежи.
2. Крестообразной отверткой выкручиваем оба крепления.
3. Беремся за ручку, двигаем ее на себя, вынимаем с посадочного места.
4. В освободившийся паз ставим новую рукоятку, фиксируем винтами.
5. Поворачиваем декоративную пластинку.

Если рукоятка не отломилась, а разболталась, ее нужно подтянуть. Для этого поворачивают накладную планку, освобождают крепежные винты. Подтягивают их так, чтобы деталь не шаталась. Закрывают крепления пластиной.

Если рукоятку заклинило, когда она находится в положении «закрыто» либо «открыто», это указывает на самопроизвольное срабатывание блокиратора. Элемент устанавливается в механизм для предотвращения поломок, но иногда он срабатывает неправильно. Чтобы провести разблокировку, действуют следующим образом.

Как провести разблокировку

1. На торцевой стороне ручки находим металлический язычок-блокиратор.
2. Проверяем его положение. Если повернут под углом к открывающемуся окну, значит, он заблокирован.
3. Переворачиваем язычок, ставим его вертикально.

Ручка разблокирована, ее можно поворачивать. В некоторых случаях блокиратор ломается или начинает проскальзывать. Это тоже подлежит ремонту. Нужно не полностью открыть створку, так, чтобы был доступен ответный механизм. Его надо открутить, затем положить на посадочное место тонкую пластиковую подкладку. Поставить узел на посадочное место и зафиксировать крепежами.

Заклинить конструкцию может в момент, когда она зафиксирована в режиме проветривания. Это указывает на неполадки в запорном элементе, который называют «ножницы». Ремонтируют узел так.

Как отремонтировать заклиненную ручку на пластиковом окне в режиме проветривания

1. С петель аккуратно снимаем подвижную рамку-створку.
