Как разобрать механизм пластикового окна. Некорректная работа блокиратора

Как разобрать механизм пластикового окна. Некорректная работа блокиратора

Блокиратор предназначен для предотвращения открывания в двух режимах одновременно. Визуально, это подпружиненная пластина, зафиксированная на боковой стороне открывающегося элемента.

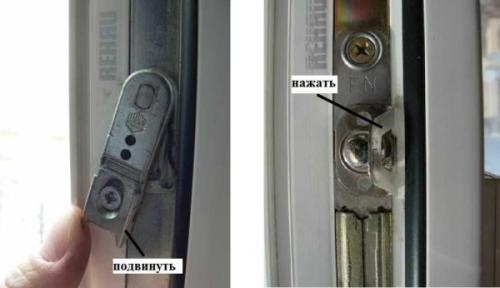

Блокираторы различных производителей

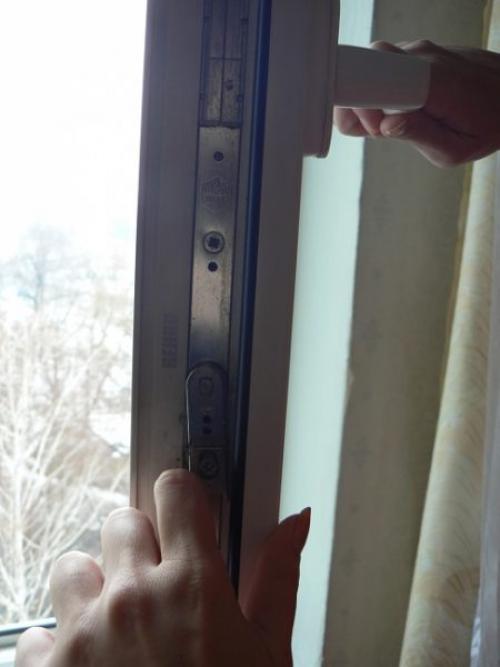

Если блокиратор сработает не вовремя, например, из-за быстрого и не совсем точного поворота рукоятки при открытии, то механизм может заклинить. Чтобы привести его в рабочее состояние нужно сдвинуть пластину вручную и полностью провернуть ручку в положение «открыто».

Среди других причин некорректной работы блокиратора деформация профиля, к которому он прикручен, и неправильная регулировка фурнитуры. В таких ситуациях пластина будет неточно попадать в посадочное место на ответной планке рамы и упираться в нее, препятствуя закрытию. Проблема обычно решается регулировкой, за исключением тех случаев, когда деформация кривого профиля не позволяет это сделать.

Если блокиратор полностью вышел из строя, и не позволяет закрыть створку, его лучше демонтировать – окно может какое-то время нормально функционировать и без него. На большинстве моделей фурнитуры узел с подпружиненной планкой откручивается обычной крестовой отверткой. На некоторых моделях Maco он не съемный. На изделиях компании Aubi со временем может разогнуться язычок, и, чтобы восстановить работоспособность механизма, достаточно выгнуть его на место (как правило, в сторону улицы).

Замена механизма пластикового окна. Особенности и правила установки поворотно-откидного механизма для пластикового окна

Среди всех типовповоротно-откидной механизм самый популярный и лучший по своим возможностям.

Его особенностью является наличие ножниц, модифицированных петель, зацепов и переключателей, позволяющих двигать, фиксировать створку и по вертикали, и по горизонтали, а также улучшать режим проветривания, эффективнее регулировать наклоны, степень прижатия.

Просто поворотная система намного урезанная по объему опций, ее часто меняют на описанную выше.

Рассмотрим, из чего состоит поворотно-откидная фурнитура, ее возможности, как отремонтировать, установить с нуля или заменить ею изношенные или менее функциональные механизмы закрытия/открытия, установленные на ПВХ-стеклопакетах.

, обеспечивающие работу стеклопакета, открывание/закрывание, переведение в определенные режимы и фиксацию в них. К такому оснащению также относятся, элементы проветривания, декоративные части.

Механизмы обычных окон – фактически это лишь, ручки, болты крепления. Но у изделий, которые принято называть стеклопакетами (бывают не только пластиковыми, но и деревянными, алюминиевыми) система, обеспечивающая открытие/закрытие представляет собой сложный взаимосвязанный комплекс многочисленных больших и мелких деталей, реек, пластин обвязки по всему периметру створок, рамы.

Сложность конструкции обусловлена повышенной функциональностью такого окна: несколько режимов (сезонные позиции, проветривание, открытие/откидывание), возможность регулировки прижима, положения, блокировки.

Перечислим все возможные типы фурнитуры для ПВХ-стеклопакетов, чтобы подробнее отобразить место среди них описываемого типа механизма:

• Поворотная (включая штульповую) и поворотно-откидная. Это классические самые распространенные разновидности для пластиковых и подобных им стеклопакетов. Первые обладают ограниченной функциональностью известной издревле – открытие (движение) только по горизонтали, в стороны, а также некоторые опции разных режимов, но они не столь многочисленные и объемные, ограничены описанным ходом конструкции.

  К штульповым подвидам относят конструкции с ложными импостами, у которых вертикальная перегородка отсутствует, ее роль выполняет сторона створки, а край другой створки служит фиксатором, фурнитура (фиксационная, поворотная) спрятана с внутренней стороны.

  Нами рассматриваемая поворотно-откидная фурнитура – это самый оптимальный по функциональности, можно даже сказать, с самым большим объемом опций среди всех систем механизм, обеспечивающий открывание/закрывание не только по горизонтали, но и по вертикали (на откидывание).

  У него также есть улучшенный режим проветривания (регулировка щели, отставания, прижима в более широком диапазоне).

• С подвесом в горизонтальной плоскости: среднеподвесная, фрамужная. У такой системы, фиксирующие и удерживающие элементы крепятся не на одной вертикальной стороне рамы, а на идентичных местах на противоположных ее стойках (планках), то есть между такими креплениями можно провести горизонтальную линию.

  Открытие створки – это откидывание вверх/вниз (поднятие/опускание, то есть не с поворотом в левую/правую сторону, а по вертикали).

• Есть варианты конструкции по направлению открывания створок: от/на себя, в разные стороны, друг к другу.
• Параллельно-сдвижная. Ставится на раздвижные стеклопакеты.

Сломался механизм пластикового окна. Не получается закрыть

Дефект появляется в результате резкого или неаккуратного движения ручки, что задействует механизм блокировки.

1. Чтобы вернуть прежнюю подвижность этой детали, необходимо сначала определить марку установленной фурнитуры на окне. У разных производителей на деталях возможны отличия в конструкции.
2. Чтобы отыскать блокиратор, необходимо заглянуть под ручку, где расположен выступающий язычок. Требуется перевести эту деталь в такое положение, чтобы направление совпадало с расположением створки, было параллельно ей. Потом нужно вернуть ручку к исходной позиции.

Для фурнитуры марки AUBI необходимо выполнить немного другие манипуляции:

1. Сначала убедиться в вертикальности открытия створки, поскольку одновременное открытие в двух режимах не позволит поворачивать ручку. Сбоку створки должен находиться пружинный элемент с металлической пластиной. Необходимо эту деталь придавить к уплотнителю, а ручку в этот момент повернуть. Если подобные действия не принесли результата, проверить прилегание к ответному механизму блокирующего элемента. Это связано с проскакиванием этого элемента в случае снижения температуры.
2. При открытой створке отыскать ответный механизм на оконной раме — за него в момент закрытия створки зацепляется блокиратор. Потребуется раскрутить этот механизм, извлечь его содержимое и подставить пластмассовую или другую прочную пластинку подходящего размера между ответным элементом и рамной зоной. Об особенностях ремонта механизма пластикового окна читайте тут .

Источник: https://amerikanskie-okna.aystroika.info/stati/kak-otremontirovat-plastikovoe-okno-svoimi-rukami-zamena-ruchki

Сломался механизм ручки пластикового окна. Причины и виды поломок механизма

Среди наиболее частых проблем, встречающихся при активном использовании пластикового окна , можно отметить:

• расшатывание ручки;
• неплотное закрытие створки;
• «застревание» створки в двух положениях одновременно или неподвижно в одном.

Важно помнить, что продолжительность срока эксплуатации стеклопакета, ручки пластикового окна, оконной створки и затворного механизма напрямую зависит от их качества. Следовательно, при выборе фирмы (а также профиля и затворного механизма, ручки) не стоит во главу угла ставить цену. Воспользуйтесь принципом англичан: «Я слишком беден, чтобы покупать дешевое». Качественная фурнитура гарантирует, что клиент не потратит лишние средства на ремонт, в том числе — ремонт ручки.

Второй важный момент при эксплуатации стеклопакета и ручки — это умелый уход, который требуется для пластикового окна. Чистота стекла и внешний вид рамы — треть дела. Главное, чтобы рабочий механизм ручки и всей конструкции не накапливал на себе слишком много пыли и грязи. Кроме устранения загрязнений следует позаботиться о своевременной смазке движимых частей механизма оконной створки. В квартирах и домах, где собирается конденсат, нужно не забывать протирать накопившуюся влагу сухой тряпкой. Делайте это и снаружи, и внутри рамы. Такие простые действия помогут избежать появления грибка в основании конструкции и на откосах, а зимой уберегут ото льда внутренние части створки. Еще лучше, если удастся отрегулировать уровень влажности в помещении.

Основная причина, по которой ручки пластикового окна выходят из строя, — это человеческий фактор. Например:

• неправильная установка ручки и стеклопакета в целом (поэтому тщательный выбор фирмы и личное присутствие хозяина при монтаже необходимы);
• установка в помещении с посредственными техническими характеристиками (стены или фундамент проседают);
• ручки и створки используются небрежно (затворный механизм любой фирмы сломается, если постоянно рывками открывать и закрывать окно).

В большинстве случаев вызов специалиста по ремонту не нужен, с устранением недочетов правятся сами хозяева. Но как сделать это правильно?

Основной запорный замок пластикового окна. Как выбрать фурнитуру для пластикового окна

Один из основных элементов любого помещения – окно. Существует множество разновидностей оконных конструкций, однако ни одна из них не смогла бы выполнять свои функции без вспомогательных механизмов и устройств, которые называются оконной фурнитурой.

Наибольшую популярность приобрели пластиковые окна. Поэтому оконная фурнитура пвх не является редкостью на современном рынке, а даже наоборот, существует проблема выбора среди богатого ассортимента.

Что такое оконная фурнитура и зачем она нужна

Фурнитура – это вспомогательные детали основной конструкции, в нашем случае такой конструкцией является пластиковое окно.

Оконная фурнитура вносит немалый вклад в то, чтобы окно стало герметичным, надежным, долговечным и удобным в эксплуатации. На нее возлагаются следующие функциональные требования:

• крепление всех подвижных элементов окна к раме;
• осуществляет плотное прилегание всех составных частей конструкции окна друг к другу;
• осуществляет запирание створок окна;
• предоставляет возможность открывания и закрывания створок окна.

Виды фурнитуры для пластиковых окон

Оконная фурнитура подразделяется на несколько основных видов – ручки, механизмы для открывания створок, замки, ограничители, блокираторы, защелки, планки, переключатели и упоры.

Оконные ручки – это механизм для управления запорным механизмом окна. Также ручка нужна для осуществления открывания и закрывания створки.

Виды оконных ручек:

1. Обычная ручка без особых функций. Она нужна для управления створкой.

Не работает откидной механизм пластикового окна. Какая бывает фурнитура и почему она выходит из строя?

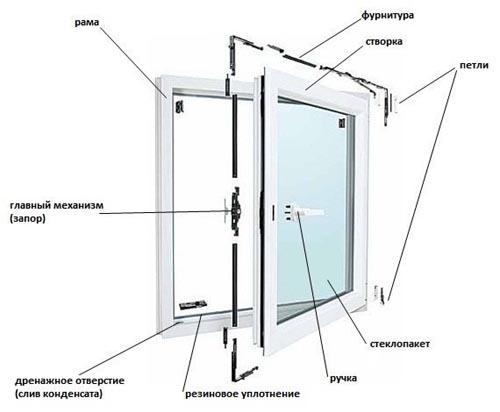

Поворотно-откидной механизм для пластиковых окон состоит из сложного набора фурнитуры: все элементы должны соединяться между собой, образовывая единую систему. Производители выпускают разные механизмы, поэтому их моделей достаточно много, как и деталей фурнитуры, к которым относятся тяги, соединительные элементы, петли, кронштейны, иные мелкие детали, играющие важную роль.

В основном присущ поворотно-откидной механизм для пластиковых окон. Это наиболее часто встречающаяся система, которая отличается простотой в использовании. Механизм поворачивается и открывает створку окна, также может установить ее в режим проветривания, для этого створка наклоняется в сторону. Для приведения механизма в движение необходимо повернуть ручку. У окна она всего одна.

Описание поворотно-наклонного механизма

Фурнитура может иметь и дополнительные функции, например, многие ручки оснащаются замком. который не позволяет открыть окно ребенку или мешает криминальному элементу взломать окно с уличной стороны. Окна могут иметь разнообразные дополнительные механизмы, блокирующие створку, добавляющие режимы проветривания, защищающие от взлома. Аналогичными устройствами могут оснащаться любые пластиковые двери, чаще всего их устанавливают на балконные .

От фурнитуры зависит долговечность и функциональность окон. как выбрать хорошую фурнитуру описано в нашей статье «Выбор механизма фурнитуры для пластиковых окон».
