Деревянная оконная рама своими руками. Особенности конструкции деревянных окон
Сразу стоит отметить, что самостоятельно изготовить из дерева окно, полностью аналогичное фабричному изделию будет очень трудно. И причина тут не в неумении работать со столярным инструментом, а в том, что профиль рамы очень сложен и отклонение даже в пару миллиметров приведет к проблемам в работе оконного механизма.
Тем не менее, изготовление оконных рам из дерева своими руками вполне возможно. Нужно будет только немного упростить конструкцию, подробнее это описывается ниже в статье.
Современные заводские деревянное окна ничем не отличаются от металлопластиковых (за исключением разве что использованного материала). Форма рамы довольно сложная, это обусловлено тем, что используется практически такая же фурнитура, что и для металлопластиковых окон, то есть створка такого окна сможет открываться в двух плоскостях, также будет гарантирован ее надежный прижим к раме.
Так выглядит окно заводского производства
Когда речь заходит о том, как сделать деревянную раму для окна, можно посоветовать немного упростить конструкцию. По большому счету рама будет представлять собой простой прямоугольник из соединенных деревянных брусков. Геометрия поперечного сечения будет такой, чтобы можно было или готовый стеклопакет установить, или листовое стекло использовать.
Нет необходимости зацикливаться на дереве, вполне можно использоваться вместе с деревянной рамой подоконник из другого материала, например, из пластика. Подробнее о том, как крепить пластиковый подоконник к деревянной раме, описывается ниже.
Глухая оконная рама своими руками. Глухое окно своими руками
Для проветривания помещения мы изготовили два распашных окна, расположив их друг напротив друга, чтобы можно было создать сквозняк. Их сделали из, отреставрировав выброшенные на свалку экземпляры. Так как сарай достаточно большой, размером 3,5 на 7,5 метров, для комфортного освещения двух штук оказалось недостаточно, поэтому мы решили установить ещё три глухих окна.
Глухим называется окно, которое не имеет фурнитуры для открывания. Оно дешевле изделия с петлями, поэтому его активно применяют для установки в паре с обычным, чтобы уменьшить затраты, но в тоже время максимально ярко осветить комнату дневным светом.

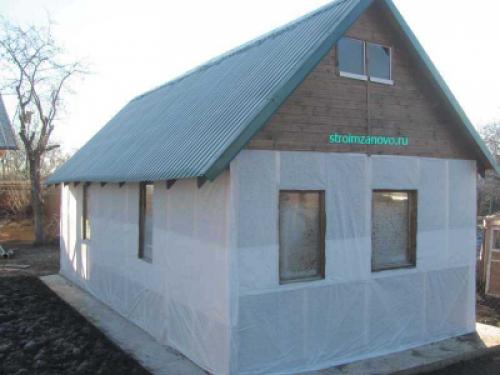

Для сараев, гаражей илиможно изготовить глухое окно своими руками. Делается оно очень просто, себестоимость изделия невысока, а если остались пригодные для работы стёкла – совсем минимальна.
ГЛУХОЕ ОКНО СВОИМИ РУКАМИ

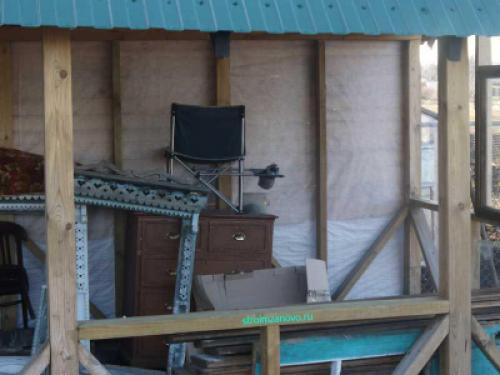

Итак, у нас в деревянном каркасе есть проём шириной 1,5 метра, в котором мы хотели бы установить глухое окно своими руками. На уровне примерно 70 см от пола мы поставили горизонтальную доску.

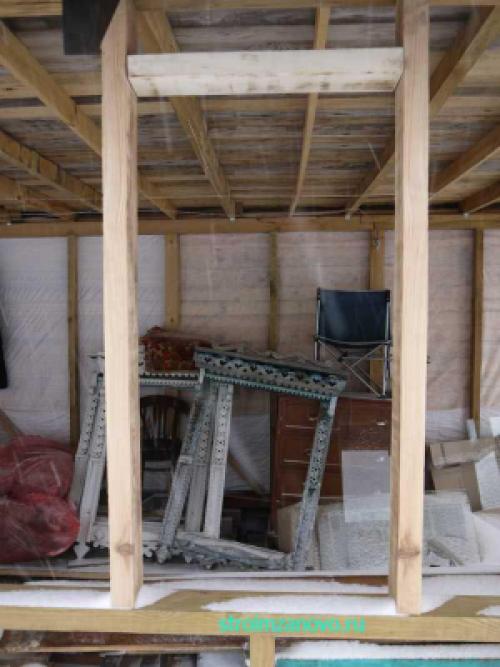

Первым делом мы сделаем элементы рамы, в которой закрепим стёкла. Два бруска отрежем равными расстоянию от горизонтальной доски, закреплённой на каркасе, до верхней балки, один брусок будет равен 50 см плюс 2 мм. Ширина досок равна ширине бруса, из которого построен каркас сарая — 10 см.

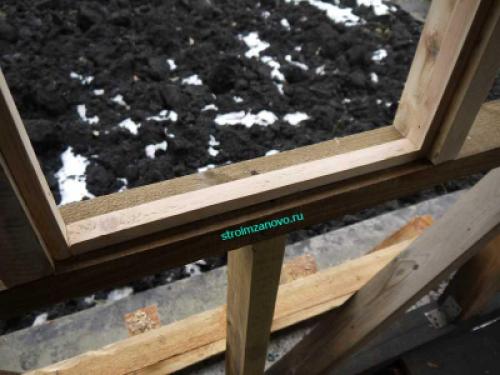

Определим на нижнем бруске середину, от неё разметим места установки будущей рамы. Саморезами прикрутим доски друг к другу и к каркасу, чтобы у нас получился прямоугольник, равный размеру. Во время изготовления рамы надо постоянно примерять стекло, чтобы не было большихили наоборот, рама не была меньше.

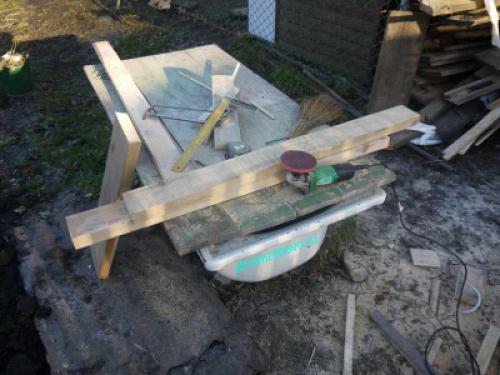

Чтобы через глухое окно в сарай не поступал холодный воздух, сделаем его в два стекла. Для этого нарежем 4 планки размером 2 на 2 см, гладко отшлифуем их наждачной бумагой, отрежем по размеру внутреннего периметра рамы и гвоздями прибьём изнутри на расстоянии 1 см от края каркаса внутри помещения.

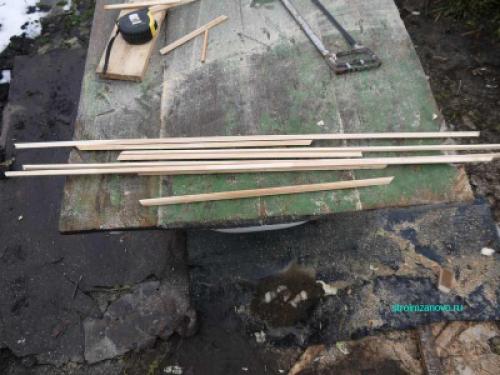

Осталось нарезать штапики, 4 штуки по 50 см, и 4 штуки по 100 см. Резать штапики надо под углом 45 градусов, для этой работы отлично подойдёт ножовка по металлу.

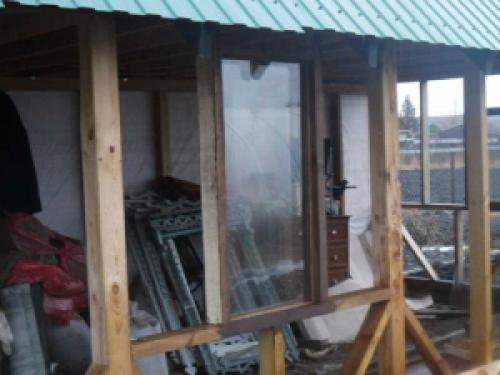

Дождавшись, пока краска высохнет, аккуратно возьмём стекло, вытрем его от пыли, вставим в раму и прижмём штапиками, прибив их маленькими гвоздиками. Работать надо в чистых перчатках, чтобы на стекле не осталось отпечатков ваших рук. Ведь с внутренней стороны их будет вытереть невозможно.
Закрепив одно стекло снаружи, то же самое сделаем и с другим, установив его с внутренней стороны помещения. Прибивать штапики надо с большой осторожностью, не разбив стёкла молотком. Если вы всё-таки ошиблись с размерами и появились небольшие щели — замажьте их универсальным герметиком.

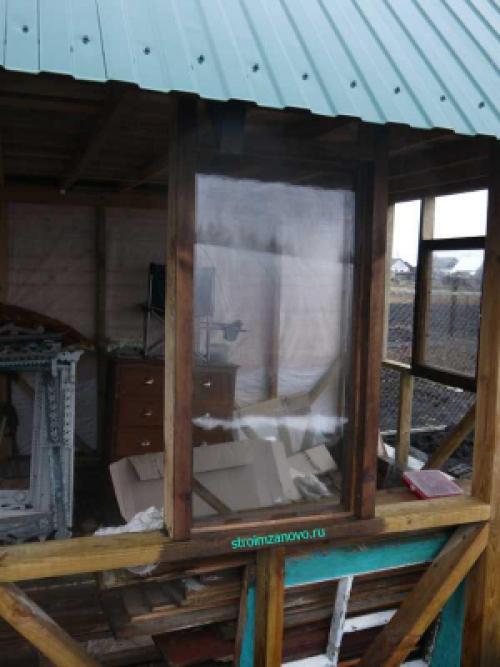

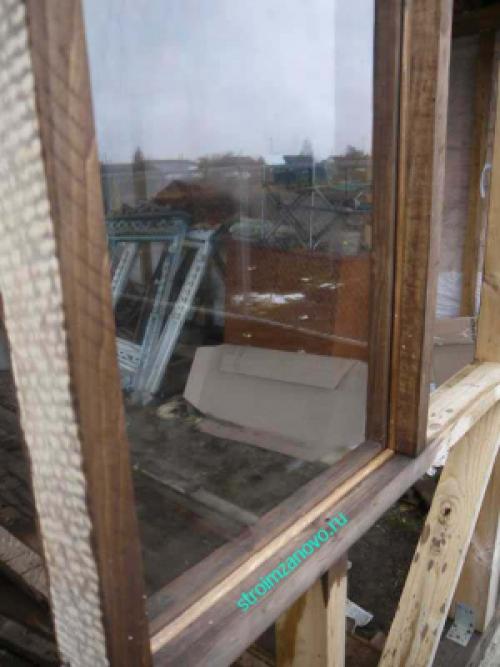

Наше глухое окно, которое мы сделали своими руками, готово. Теперь можно обшивать стены каркаса досками и поставить отлив для защиты от дождя.
Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условиях
Окно для дома или дачи можно легко сделать своими руками за пару часов, для этого даже не потребуется наличие столярных станков и приспособлений. Обойдемся самым простым инструментом, который есть почти у каждого домашнего мастера. Для создания рамы потребуются заготовки для дверных коробок. Можно найти в продаже шпонированные коробки покрытые лаком или из массива. Выбирать лучше коробку из массива, потому что шпон уязвим к перепадам температур и может отслоится со временем. Цвет можно подобрать под фасад, или купить некрашенные детали и придать им любой цвет. А если поискать залежалый товар со скидкой, можно неплохо сэкономить. Распиливать и торцевать коробку можно с помощью ножовки по дереву или электролобзика. Отпиленные углы должны быть ровными, 90 градусов. Для соединения деталей в раму проще всего срезать часть четверти в месте стыка. Это нужно будет сделать для двух из четырех деталей рамы. Чтобы не повредить шпон, сначала надпил делается ножовкой по металлу, потом продолжаем обычной ножовкой по дереву. Когда отпилим четверть по вертикали, ее можно будет снять стамеской. Основная часть расходов на окно — стеклопакет. Где найти дешевый стеклопакет? Вариантов много: Перед установкой стекла, поверхность рамы и стеклопакета обезжиривается. Стекло приклеивается на прозрачный силиконовый герметик. Если вы хотите получить возможность разбирать окно, силикон лучше заменить на уплотнительную резинку. Чтобы штапик не выделялся на фоне рамы, предварительно его можно покрасить и покрыть лаком. Расходы на окно 58×108 см: Однокамерный стеклопакет 53×103 см. Площадь остекления 0,55 м². Если покупать абсолютно новый стеклопакет, за такой размер возьмут 700 рублей. Если покупать уценку, можно сэкономить в 2 раза — 350 рублей. Две заготовки для дверной коробки, покрытые дубовым шпоном — со скидкой 300 рублей. Штапик, силикон, конфирматы 250 рублей. Итого 900—1300 рублей. В зависимости от того, где вы достанете стеклопакет. Внешний вид самодельного окна получился даже лучше, чем неуместные белые пластиковые окна. А экономия на материалах и простая конструкция позволяют сделать такое окно за пару часов и 1000 рублей. Для удешевления и простоты сборки, окно сделано глухим. В маленьком доме окна можно помыть и с улицы, а вентиляция делается без использования форточки. При желании можно собрать каркас из таких же заготовок, и подвесить в него на петли это окно.
Изготовление рамы

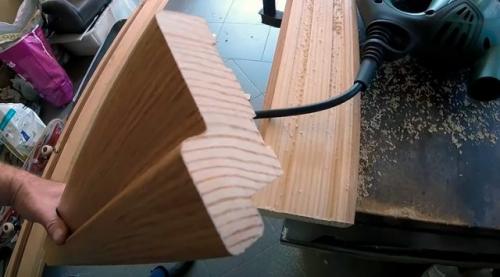

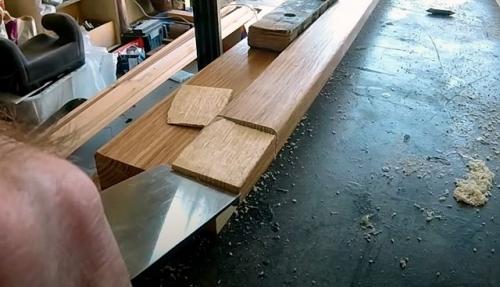

Длина горизонтальных деталей определяется легко: берем ширину стеклопакета, прибавляем к ней две толщины косяка в самом узком месте и прибавляем зазор 5 миллиметров. Вертикальные детали будут равны высоте стеклопакета, плюс 5 миллиметров.

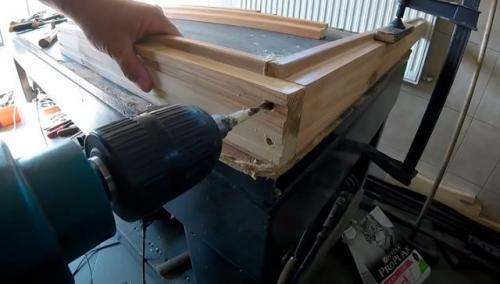

Для крепкого соединения деталей можно воспользоваться мебельными конфирматами. Для сверления отверстий под них существуют специальные сверла, но если их нет, можно обойтись двумя обычными сверлами по дереву или металлу: 5 мм и 7 мм для заглубления под шляпку. Все стыки желательно проклеить ПВА.

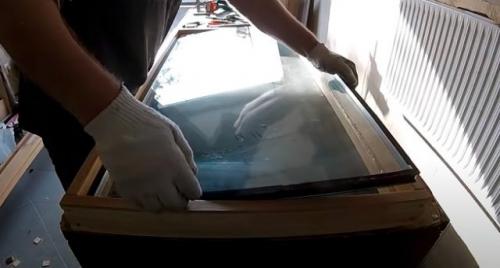

Установка стеклопакета

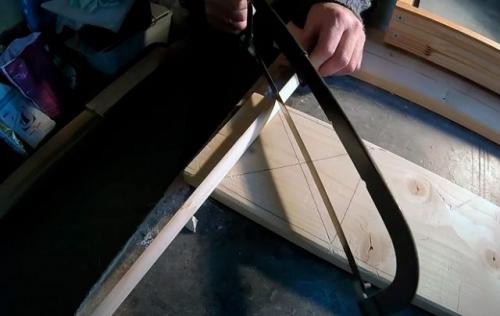

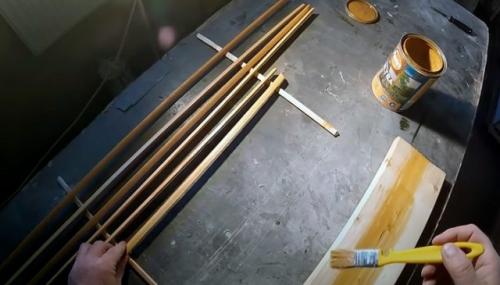

Вторая сторона стекла закрывается оконным штапиком. Стекло будет держаться и так, штапик тут несет скорее декоративную функцию. Штапик нужно запилить под 45 градусов. Для этого потребуется дешевое пластиковое стусло для ножовки. Но если его нет, не беда: можно начертить виртуальное стусло и ориентироваться по нему. Штапик узкий, поэтому неточности в пару миллиметров будут незаметны.

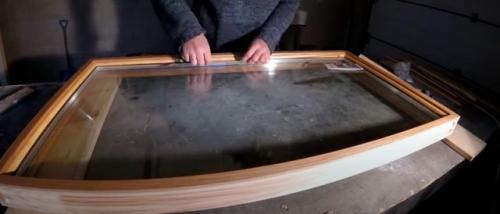

Штапик прибивается на мелкие гвозди к раме. Чтобы не разбить и не поцарапать стекло, нужно положить на него подкладку и водить молотком вдоль стекла, не отрывая молотка. Расходы
Как сделать простое деревянное окно своими руками. Как изготовить деревянное окно своими руками
Главный момент в сборке деталей нового деревянного окна – это ювелирная точность. Если же вы неуверены в своих силах, то лучше обратится к профессионалу или заказать уже готовое окно, изготовленное на производстве.
Необходимые инструменты:
- шуруповерт;
- дрель;
- стеклорез;
- электрорубанок;
- молоток;
- стамеска.
Этап № 1. Подготовительные работы
Для того чтобы изготовить окно необходимо создать эскиз. Для этого вы четко должны знать размеры будущего окна и его функциональность, например, будет оно раскрываться или нет, количество створок и форточек.
Эскиз чертится с соблюдением масштабов. Это важно для того, чтобы правильно рассчитать количество материала, расположение засовов и петель, ручек и щеколд. Представленное
Кроме того, ведется расчет материала на данное окно. Расчет лучше делать с запасом, на случай, того, что деталь, в связи с нехваткой опыта, можно испортить
Этап № 2. Изготовление заготовок для окна
Важным моментом является выбор вида древесины. Наиболее популярны окна из массива сосны, кроме того, альтернативой может быть дуб.
Доска должна быть подготовлена к обработке, а именно просушена, не иметь деформаций и повреждений.
Согласно чертежу, выпиливают необходимые детали, которые позже будут соединяться между собой.
В работе с фрезеровочным станком необходим навык, поэтому целесообразнее будет воспользоваться электрорубанком и электролобзиком.
Кроме массива, можно в качестве рабочего материала использовать клееный брус. Он отличается прочной фактурой, а также устойчив к деформированию.
Для работы потребуется доска 150х50 мм.

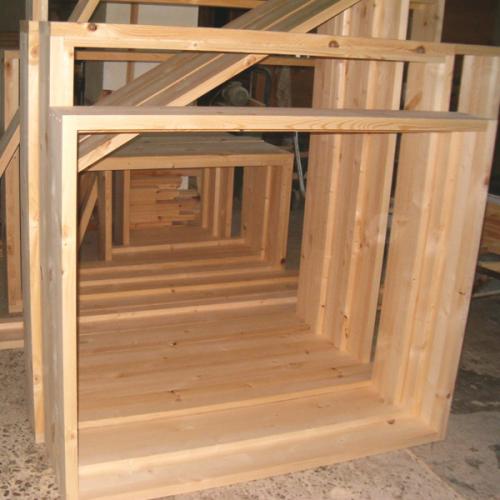

Этап № 3. Изготовление короба или рамы
В досках-заготовках делается канавка или паз, глубина которого 15 мм, паз представляет собой выемку в форме буквы Г. Таких деталей нам потребуется сделать четыре одинаковых.
Соединяют между собой детали короба при помощи столярного клея или клея ПВА. В готовом прямоугольнике просверливают отверстия по углам и забивают стержень 3-4 см. Этот клин обеспечивает надежное соединение деталей под прямым углом.
Короб готов. Его помещают в оконный проем и закрепляют дюбелями. По периметру запенивают зазоры монтажной пеной.
Этап № 4. Изготовление окна
Для рамы необходим брус 6х4 см. Форма и конструкция зависит от количества отсеков, стекол и размера штапиков.

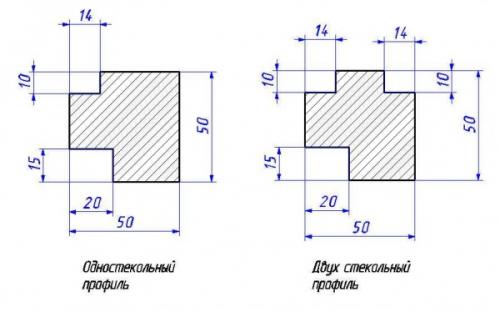

Существует два вида профиля:
- одностекольный;
- двустекольный.
Одностекольная конструкция включает в себя два паза: один для установки в короб, а другой для монтажа стекла.
Двустекольный профиль – более сложная конструкция, имеющая три паза, для двух стекол и короба.
Обычно используют стекло толщиной сечения 4 мм, при этом размер штапика будет 10 мм.

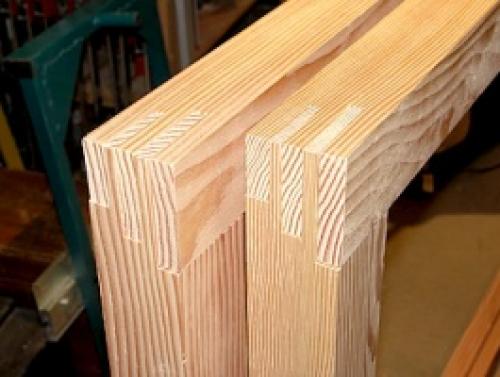

Из заготовок собирается основа рамы. Чтобы сборка была удобной, концы заготовок спиливают под углом 45 градусов. А предварительно подготовленный профиль стыкуется способом шип-паз, что обеспечивает надежное сцепление деталей и неподвижность конструкции.
Можно также рассмотреть другой вариант усиления – металлический уголок. Эта деталь продается в любом строительном магазине. Крепятся уголки в каждый угол конструкции при помощи саморезов. В настоящее время строители стали отказываться от такого метода, считая, что это не эстетично. Однако, если окно будет впоследствии окрашиваться краской, этот вариант можно рассмотреть.
Этап № 5. Монтаж стекол
Важность правильного расчета размера стекла обусловлена тем, что этот фактор определяет плотное прилегание стекла к раме, что отвечает за теплопроводность окна. Если в процессе монтажа образовались щели, то в такие окна будет дуть.
Важно! Мерки стекол перед резкой производиться с точностью до миллиметра.
Резка стекла производится стеклорезом, после чего острые края обрабатывают наждачной бумагой.
При осуществлении этого процесса необходимо соблюдать правила безопасности:
- обязательно работы должны проводиться в рукавицах с плотным резиновым покрытием, чтобы уберечь ладони рук от порезов;
- на лицо одевается маска;

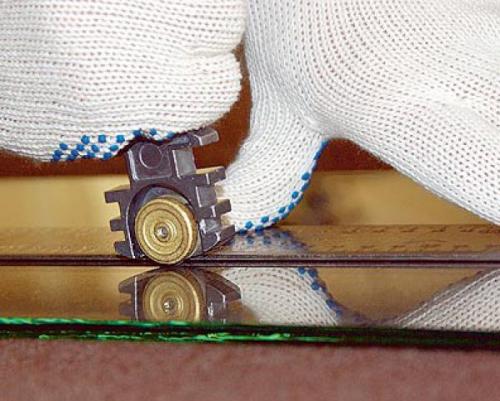

Работа стеклорезом имеет тоже свои тонкости. Итак, как резать стекло. Движения стеклореза по поверхности стекла должны быть плавными с умеренной степенью нажатия. Если вы недостаточно оказали давление, то надрез будет некачественным и при дальнейших действиях, вы получите зубчатый скол. Напротив, чрезмерное нажатие может продавить стекло, и вы рискуете пораниться его осколками.
Как сделать оконную раму ручным фрезером. Изготавливаем окно из дерева: подбор материалов
Кажется, что проще всего пойти в магазин с предварительно снятыми мерками и заказать блок у мастера, который сделал уже не одно окно, и точно знает как и что. Но это очень просто, да и зачем, если вы рукастый и не боящийся экспериментов мастер? Для начала при продумывании как сделать оконную раму, следует обратить внимание на то, из какого материала оно будет, ведь этого зависит много – прочность, функциональность и надежность всей конструкции в целом. Помимо этого, сорта деревьев разные, а значит и долговечность у них тоже не одинакова, поэтому следует задуматься – ваши окна будут лишь промежуточным вариантом или хотите сделать их долговечными?
Для начала следует выяснить, что оконная рама из дерева своими руками будет выполнена со съемным стеклом, но при желании всегда можно сделать и свой, герметичный стеклопакет. Вам придется дольше трудиться и даже немного помучаться, но впоследствии вы получите окна своей мечты. Именно для того, чтобы учесть все нюансы важно правильно выбрать древесину, чтобы в дальнейшем не кусать от обиды локти и не проклинать всех и вся.
- Чтобы не перепутать, как сделать окно из дерева своими руками и не попортить материал, возьмите березу, которая отлично поддается обработке и при этом служит не один десяток лет. Она куда дешевле дуба , прекрасного светлого оттенка и имеет отличную текстуру, правда найти этот материал бывает проблематично.
- Пожалуй, самым доступным материалом и в плане цены, и в плане распространенности является сосна. Если вы собрались делать оконную раму впервые, отдайте предпочтение именно этому виды древесины, так как оно имеет ряд преимуществ – дерево легкое, его удобное обрабатывать и имеет хорошие показатели по эксплуатации.
Самым дорогим, и как считается, элитным материалом для деревянных рам выделяют дуб, который прочный, и долговечный. Но стоит подготовить себя к тому, что один только дуб обойдется вам как вся металлопластиковая конструкция в сборке, и неудивительно – вы прочли о преимуществах этой древесины, а значит, и цена у нее соответствующая. Есть одно но: брать древесину следует лишь тогда, когда вы точно уверены в результате, а также у вас есть опыт работы с древесиной.Деревянные окна для веранды своими руками. Существующие методы остекления

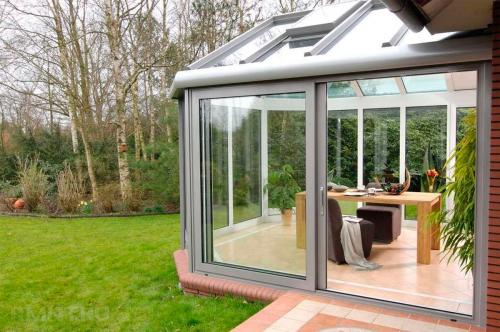

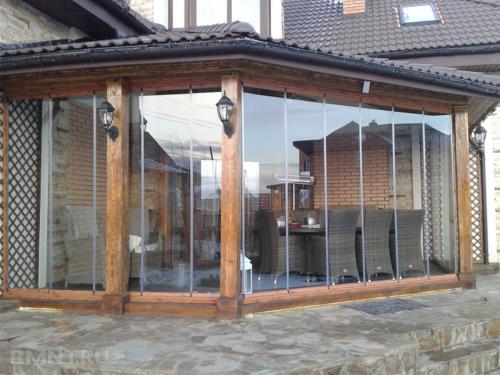

Пристроенная к дому площадка может использоваться не только в рамках досуга, но и в хозяйственных целях. Зимой терраса или веранда обычно заменяют тамбур, а также служат своего рода шлюзовым ограждением, снижая теплопотери дома. Для выполнения этих функций достаточно исключить прямой воздухообмен с улицей, поэтому фронт остекления подобных сооружений обычно выполняют одинарным. Этого достаточно, чтобы устранить продуваемость и обеспечить действие парникового эффекта, в то же время затраты на покупку материалов и их монтаж окажутся минимальными.
Существует три системы, которые находят широкое применение в остеклении веранд и террас. Все они хорошо знакомы обывателю: этими же способами устраивают ограждения неутеплённых балконов. Главное отличие между ними — используемый материал и схема сборки рамных конструкций в единый фронт. Окна для террасы или остекления открытой пристройки к дому могут использоваться деревянные, алюминиевые и пластиковые. Также существуют варианты с безрамным и так называемым «мягким» остеклением, но специфика их применения слишком узкая для рассмотрения в рамках общего обзора.
Конечно, каждая из трёх систем пригодна для эксплуатации в реалиях частного дома, но всё же лучше будет делать выбор с учётом некоторых ограничений. Это и удобство монтажа, и общая стилистика обустройства придомовой территории, и внешний вид фасада. Конечно, нельзя не учитывать уровень собственных навыков — сложность сборки и монтажа у каждого типа рам разная, кроме того могут потребоваться специальные инструменты. Имеет значение и финансовая сторона вопроса: по стоимости все виды рам имеют вполне чёткую градацию, и порой нельзя сказать, действительно ли дополнительные вложения окупятся внешним видом и удобством эксплуатации.
Деревянные окна своими руками-чертежи. Подготовительный этап
Любая строительная работа состоит из подготовительного, основного и заключительного этапа. При изготовлении окна подготовительный этап включает себя подбор столярных инструментов и оптимального сырья. Кроме того, необходимо сделать детализированный чертёж, на котором отмеченные не только общие размеры рамы, но и габариты всех составных частей.
Необходимые инструменты
Для работы понадобятся следующие инструменты:
- молоток;
- дрель;
- шуруповёрт;
- стеклорез;
- стамеска;
- фрезерный станок;
- шлифовальный станок;
- пила.
Список не исчерпывающий. Если есть желание максимально сэкономить, понадобится еще и циркулярка. В этом случае можно купить любое деревянное полотно и самостоятельно распустить его на нужные заготовки.
Необходимые материалы
Деревянные оконные рамы в большинстве своём изготавливаются из сухой или клееной древесины, но в некоторых случаях можно в качестве сырья использовать новые фанерные листы.
Фанера – это самый дешевый и некачественный вариант. Подходит только для окон, расположенных внутри помещения. Даже хорошо обработанная защитными пропитками, фанера быстро набирает влагу и начинает рассыпаться.
Цельный деревянный брус – это хорошее и относительно недорогое решение. Недостаток заключается в том, что такую доску может повести, что приведет к изменению геометрии. Кроме того, нужно обратить внимание, чтобы не было трещин и сучков.
Клееная древесина – отличный выбор для изготовления рамы. Во-первых, она имеет лёгкий вес, но при этом достаточно прочна благодаря своей многослойности. Во-вторых, такой вид древесины не поддаётся осадочным воздействиям и деформациям.
Для рамы рекомендуется использовать брус 5х5 см.
Кроме того, понадобятся:
- деревянные штапики;
- клей ПВА;
- саморезы по дереву.
Желательно заранее запастись шпаклевкой, морилкой или антибактериальной пропиткой.
