В целях охраны здоровья и жизни людей, окружающей среды, растений и животных, защиты личного и государственного имущества разработаны специальные стандарты. ГОСТ – это аббревиатура государственных стандартов.

Технологии и способы, изложенные в ГОСТе, являются рекомендациями для производителей и строителей, многие из которых обязательны для исполнения. Как и любая другая технология, нормативы и стандарты менялись с течением времени. Тенденции этого процесса наглядно демонстрирует таблица.

Стандартные размеры оконных проемов и габариты балконных дверей регламентирует ГОСТ 11214-86. Рекомендуемая ширина для окон от 870 до 2670 мм, высота от 1160 до 2060 мм.

Величины параметров могут меняться от величины площади помещения, его назначения, архитектурных особенностей здания.

Обычно, площадь остекления пропорциональна размерам комнат и всего дома. Размеры проемов определяют схему остекления и количество фрамуг. При этом учитываются габариты балконных дверей. Их стандартная высота 2755 мм, ширина варьируется (870, 1170 и 1778 мм).

Окна – важнейший составной элемент архитектурного облика здания. Их размеры должны органично вписываться в геометрию фасада. Габариты окон, рекомендуемые ГОСТом, оптимально отвечают типовым решениям. Индивидуальные проекты могут использовать другие размеры, которые позволяют в полной мере реализовать авторские идеи.

ГОСТ 11214-86 и ГОСТ 23166-99 регламентирует технические требования для конструкций, типов, видов, маркировок и стандартных размеров окон и проемов для жилых зданий.

По ГОСТу стандартная величина у окна определяется габаритами проема, материалом рамы, его типом.

Стандартизация определяет нормы размера проемов и окон высотой 60, 90, 120, 135, 150, 180 см, и шириной, 60, 90, 100, 120, 150, 180. К примеру, по ГОСТу существуют соответствия: 560 х 870 (для проема размерами 610 х 910); 560 х 1170 (для проема размерами 610 х 1210).

Знание ГОСТов необходимо при возведении типовых жилищных массивов, строительстве частного жилья и общественных зданий, ремонте и замене окон. Их соблюдение гарантирует безопасность и уют жилья. Размеры окон бывают разные. Конфигурация современных оконных проемов при типовой застройке зависит от площади помещения.

ГОСТ 11214-86 регламентирует возможное расхождение высоты и ширины. Иногда оно составляет пару сантиметров, иногда может превышать 20. Очевидно, что объемное помещение с высоким потолком требует более высокий уровень освещенности, чем небольшая спальная комната.

Материал, из которого построено строение во многом определяет технологию и строение оконных проемов.

Трехстворчатое окно размеры. Стандартные размеры оконных блоков и проемов

Размеры светопрозрачных конструкций квартиры зависят от типа здания, в которое они будут устанавливаться. Стандартом для панельной хрущевки считается максимальная высота проема 1520 мм.

Ширина оконного блока зависит от комнаты, которую планируется остеклять. Проемы кухонных окон и небольших спален в хрущевских домах проектировались шириной 1310 мм с расчетом на установку двустворчатого блока.

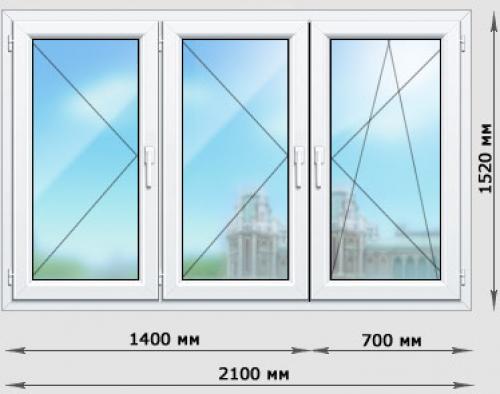

Более просторные помещения обустраивались трехстворчатыми окнами шириной 2100 (блок); проем – приблизительно 2150 мм.

В блочных пятиэтажках

В первых пятиэтажных домах, построенных из железобетонных блоков , стандартные проемы существенно отличались друг от друга. Технология частично находилась на стадии развития и в некоторых постройках отличия от стандарта доходили до 15 см. Различны были размеры подоконных плит и оконных блоков, а наиболее распространенным стандартом проема для блочной хрущевки считались окна высотой 1,4 м. Ширина отличалась в зависимости от комнаты:

• Двустворчатый блок 1,3 м;
• Трехстворчатый 2,10 м;

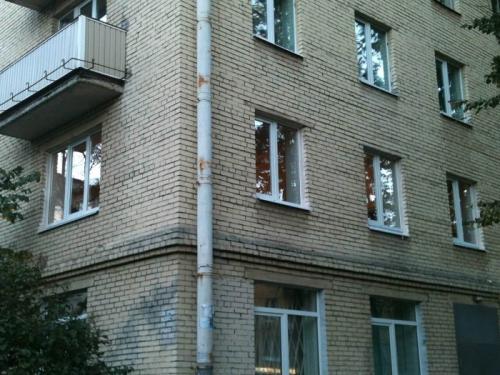

В кирпичных пятиэтажках

Здания из кирпича справедливо считаются более качественными и проемы в них не так различаются, как в блочных постройках. Исключения – дома нестандартной конструкции, которые встречаются сравнительно редко. В остальном, есть незначительные различия вертикальных размеров из-за особенностей подоконников.

Стандартные размеры блоков кирпичных пятиэтажек:

• Высота — не более 150 см;
• Ширина для кухни и маленькой спальни – 1,45 м;
• Ширина для большой спальни – 2,05 или 1,75 м.

Выше указаны значения для оконных блоков. Размер проема, как правило, больше на 3-5 см.

В девятиэтажках

В большинстве случаев размеры будут одинаковы как для кирпичных, так и для панельных зданий. Несущественные различия могут наблюдаться в зависимости от особенностей геометрии проема, толщины подоконной плиты и штукатурного намета.

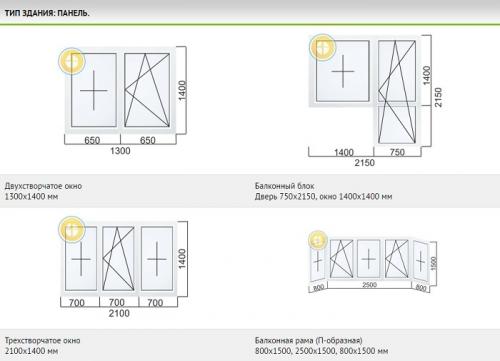

Кухонные блоки традиционно выполнены в одном из двух вариантов:

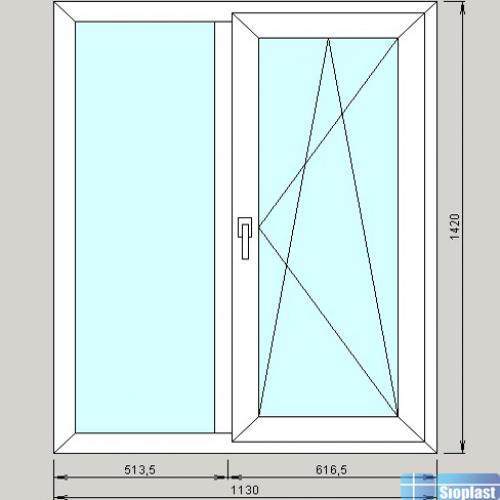

• Узком – шириной 1160 мм;
• И стандартном – 1300 мм;

В кухонные проемы устанавливались двустворчатые окна высотой 1400 мм. Горизонтальный размер остекления в остальных комнатах схож с аналогичным для пятиэтажных хрущевок (2,1 м или 1,75 м).

Стандартные размеры окон для частного дома. Типовые размеры оконных проемов для частного дома

Нормативы регулируют освещенность комнат и определяют величину оконных проемов. Они зависят от:

• назначения комнат;
• светопропускной способности стеклянного пакета;
• габаритов строения;
• расположения здания.

Нормативами установлен коэффициент освещения для местности, ограниченной широтой 60˚ и 45˚. Для расположенных здесь объектов типовые размеры оконных проемов для, впрочем как и любого другого, следующие:

Для районов, граничащих с названными широтами, существует поправочный коэффициент:

• для строений, расположенных южнее, — 0,75;
• севернее — 1,2.

Важные параметры, особенно для тройного стеклопакета: число стекол в пакете, величина дистанционной рамки. В последнее время их все чаще учитывают.

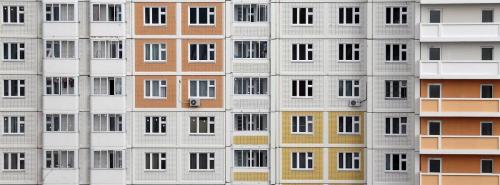

Стандартные размеры оконных проемов. Размеры пластиковых окон в панельных домах

Дома проектируют согласно СНиПам. Поэтому оконные проемы в большинстве случаев отвечают единому стандарту. С его учетом вы можете рассчитать действительные размеры окна. Соблюдение нормативов в строительстве направлено на безопасную эксплуатацию остекления, на обеспечение комфорта жильцов. Самовольно сокращать габариты проема недопустимо. Из этой статьи вы узнаете, какие бывают размеры пластиковых окон в панельных домах.

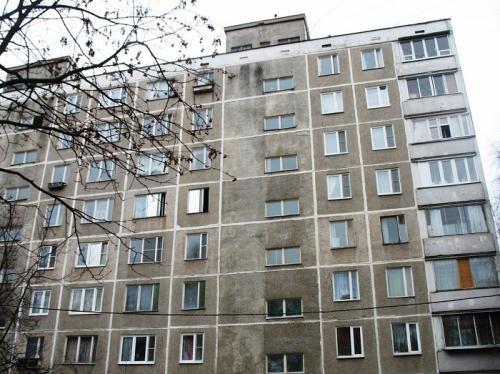

Серийные девятиэтажные дома стали возводить в 60-80-е годы. Более позднее плановое их строительство предусматривало изготовление ЖБ-плит на заводах. В результате величина окна в панельном здании с 5 и 9 этажами стала фиксированной.

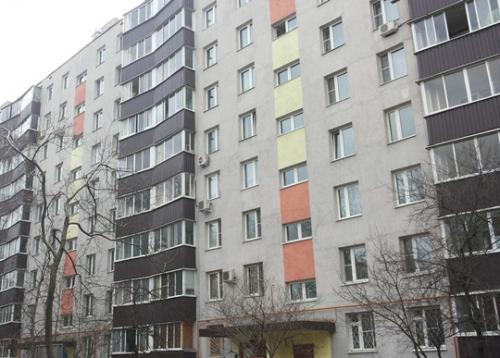

I-515/9ш (515/9м) — стало первой постройкой в серии брежневок. В 70-е годы в Москве начали строить дома II-49 и II-57.

Типовые размеры окон в зданиях

I-515/9ш

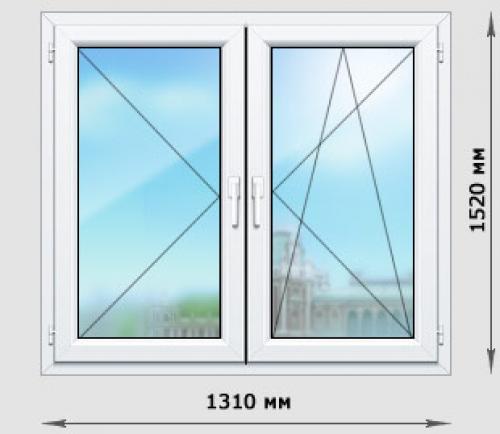

• двухстворчатые — 1460×1230 мм/152×1310 мм;
• трехстворчатые — 1520×1890 мм;
• окна балкона — 1520×2150 мм/2080×2250 мм.

Параметры зависят от завода-изготовителя ЖБИ, от условий их эксплуатации. Иногда жильцы меняли проем самостоятельно.

Прежде чем рассчитывать стоимость остекления, определите серию вашего дома и изучите документацию на нее. Наиболее распространены дома серий:

• П-44 — из бетонных панелей, обычно состоят из 9-25 этажей, имеют удобную планировку. Квартиры здесь с 1-3 комнатами. Пластиковые окна с типовыми размерами 147×142 и 176×142см, блоки для балкона величиной 116хх142 см. Балконная дверь 70×216 см.
• П-30 — насчитывают 12-13 этажей, стены более толстые, потолки высокие. Стандартные размеры пластиковых окон в панельном доме в комнатах 208×142 см, на кухне — 147×142 см, на лоджии — 87×142 см. Дверной проем на лоджии имеет габариты 70×218см.
• П-44Т — построены из более качественных стройматериалов. Здесь удобная планировка, большие квартиры, есть эркеры. Проемы в комнатах 146×142 см, кухонные — 116×142 см. Дверной блок 68×216 см. В 2-комнатных квартирах величина окна 94×142 и 94×142 см, в 3-комнатных 74×142, 230×14, 74×142 см.
• П-43 — с компактными комнатами. В них окна 174×140 см. Балконная дверь величиной 67×216 см. Проемы на кухне и лоджии 116×140 см.

Требования к пропорциям дверей и окон отражены в ГОСТе 23166-99. Здесь есть сведения о приемлемой высоте и ширине проемов. При проектировании домов рекомендованные параметры учитываются.

• Максимальная ширина окна по ГОСТу составляет 267 см. Ее уменьшают, если высоту проема увеличивают. При достижении максимальной величины по высоте придерживаются ее ширины до 177 см.
• Максимальная высота проема по стандарту составляет 275 см. Если нужна система с максимальной шириной 267 см, высоту блока сокращают до 207 см.

Глубина монтажа зависит от толщины профильной системы. Длястандартом считается 58-120 мм, для— от 45 до 125 мм, для дерева — 58-165 мм. Производители профилей стараются соблюдать ГОСТ, но у некоторых брендов минимальные размеры несущественно отличаются. Предельная ширина монтажа непрерывно увеличивается. Потому что это повышает звуко- и теплоизоляцию остекления.

1. Вверху, внизу и по центру проема измерьте его ширину (интервал между откосами), используя рулетку. Выберите наименьший показатель.
2. Аналогично выясните расстояние между верхним и нижним краем проема. За расчетное значение снова принимается наименьший показатель.
3. От измеренной ширины вычтите 4 см, от высоты — 5 см. Вы получите габариты окна.
4. С правой, левой стороны, снизу вычтите по 2 см на монтажный шов, снизу — 3 см для монтажа подставочного профиля.

Хотя вычисления кажутся простыми, лучше пригласить замерщика для измерения проемов. Только мастер может предупредить ошибки в расчетах. Они чреваты деформацией, разгерметизацией, запотеванием остекления, возникновением плесени на профиле.

У нас на сайте вы можете оставить. Мастер приедет на объект, тщательно измерит проем, порекомендует материалы для остекления и примет заказ. Ошибки исключены. Позвоните нам по телефону вверху страницы или заполните форму на сайте.

Источник: https://amerikanskie-okna.aystroika.info/novosti/standartnye-razmery-profilya-dlya-plastikovyh-okon-po-gostu-tehnicheskie-harakteristiki

Стандартные размеры стеклопакетов. Таблица пакетов ПВХ-окон

Они ограничены требованиями ГОСТ по толщине и общему весу конструкции.

Толщина определяется как сумма толщин листа и межстекольного пространства , толщина стекла может быть от 4 до 12 мм, а ширина воздушных каналов от 6 до 16 мм.

Таблица предельных размеров стеклопакетов в зависимости от толщины оконного листа:

Формула

Формула стеклопакета — это нормативно принятый код, состоящий из набора цифр и буквенных обозначений , которые характеризуют его комплектацию и характеристики. Цифрами обозначают геометрические размеры стекла и расстояния между ними.

Например, самый простой однокамерный пакет из 2-х стекол толщиной 4 мм и расстоянием между стеклами 18 мм будет иметь формулу: 4-18-4. По ней легко вычислить общую толщину пакета: 4 + 18 + 4 = 26мм.

Качественный двухкамерный стеклопакет из листа 5 мм будет иметь такую формулу: 5-12-5-12-5, толщина пакета 29 мм.

Формулы современных стеклопакетов имеют не только цифровые обозначения, но и буквенные, последние обозначают определенные характеристики изделия: М- качество стекла, энергосберегающие характеристики: i, «Low», «Low-e» или «Ar».

Рекомендации по выбору стеклопакета по формульному обозначению:

• двухкамерный пакет 32 мм с флоат-стеклом М1 4мм: 4М1-10-4М1-10-4М1;
• однокамерный пакет с энергосберегающим покрытием: 4-16-4i;
• однокамерный пакет с низкоэмиссионным стеклом «Low» или «Low-e»: 4-16-4Low;
• двухкамерный пакет с 2-мя энергосберегающими стеклами: 4i-14-4-14-4i;
• двухкамерный пакет с 2-мя энергосберегающими стеклами и аргоном: 4i-14Ar-4-14Ar-4i;
• двухкамерный пакет с 2-мя энергосберегающими стеклами, термоизолированной дистанционной рамкой и аргоном: 4i-14TAr-4-14TAr-4i.

Одностворчатое окно размеры. Стандартные размеры одностворчатых окон

Жестко закрепленных стандартных или максимальных размеров одностворчатых окон в нормативных документах нет.

В пункте 5.1.4 ГОСТа 30674-99 «Блоки оконные из поливинилхлоридных профилей» указано, что действие документа распространяется на окна площадью, не превышающей 6 м², при максимальной площади каждой створки 2,5 м² для изделий белого цвета и 2,2 м²– для изделий других цветов. Вес створок в белых окнах не должен превышать 80 кг, в окнах других цветов – 60 кг.

Но это – рекомендации. Изготовление окон с размерами, которые превышают данные требования, допускается при проведении расчетов на прочность. Расчет позволяет выбрать необходимую толщину армирования для конкретного окна в зависимости от расположения и размеров. Если в оконной компании есть профессионалы, они легко его сделают.

Согласно пункта 5.2.4 ГОСТа 23166-2021 «Блоки оконные. Общие технические условия», который описывает требования к окнам из всех возможных материалов (пластик, алюминий, дерево):

Каждый производитель профиля и фурнитуры дает ограничения для каждого вида своей продукции. Производители окон вправе изготавливать одностворчатые окна с размерами, рекомендованными в каталогах, при условии соблюдения этих рекомендаций.

Сегодня стандартный размер одностворчатого окна не вписывается в ограничения ГОСТов. Фурнитура последних моделей способна обеспечить работоспособность створок весом до 150 кг.

Окно одностворчатое – минимальные и максимальные размеры на примере  фурнитурой  ROTO

Оконным компаниям необходимо подтвердить возможность изготовления створок с максимальным весом и размерами не только расчетами, но и испытаниями в лабораторных условиях – на эти параметры влияет не только фурнитура, но и профиль.

Панорамные окна размеры гост. Нетиповые габариты для разных видов зданий

Нестандартные светопрозрачные элементы для установки в квартиры или частные жилые дома, как правило, изготавливаются, согласно материалам индивидуального проекта , с учётом результатов статического расчёта и членения блоков на сегменты с помощью усиленных фахверков. Чаще всего, потребители заказывают следующие виды нестандартных панорамных окон:

• Естественное освещение лестничной клетки – ширина может начинаться от 400 – 600 мм, а высота достигает 10 – 12 м, что достигается путём стыковки прямоугольных рам между собой.
• В гостиных с большой площадью, панорамные оконные конструкции могут достигать 6 метров в ширину и 3,6 метров в высоту, благодаря членению на сегменты с устройством армированных импостов.
• В помещениях бассейнов, зимних садов, террас и веранд, ленточное отделение выполняется с длиной до 10 – 12 и более метров, при условии, что предельная высота таких блоков не превышает 3 м, а толщина закалённого стекла не менее 6 – 8 мм.
• В случае устройства световых фонарей в верхних частях ограждающих конструкций, высота оконных блоков не превышает 600 – 900 мм, при длине более 6 метров.
• При обустройстве фронтона в частном жилом доме со скатной кровлей, размер трапециевидной или треугольной светопрозрачной конструкции может достигать до 8 – 9 метров в основании и до 4 метров в высоту, в верней точке.
• В случае организации витрин торговых центров, либо панорамных ресторанов, нередко применяются арочные окна в виде полукруга с диаметром до 6 метров.

Размер стандартного окна в панельном доме. Общие принципы

Нередко заказчики оконного завода «Лабрадор» используют фразу «размер стандартного панельного окна», что не совсем верно. Ведь при панельном домостроении использовались десятки проектов (серий) и модификаций, соответственно, предусматривались разные размеры оконных проемов. Причем нередко в типовых проектах указывались отличающиеся по габаритам проемы под двух-, трехстворчатые окна или балконные блоки даже в одной квартире. А имелись ещё и различия для 2-3-хкомантных квартир и других вариантов.

В то же время принципы определения габаритов проемов стандартизованы и вытекают из норм естественной освещенности помещений. Основные показатели, согласно которым выбраны стандартные размеры пластиковых окон в панельном доме, определены ГОСТ 23166-99, рядом других госстандартов и СНиПов.

• Площадь окна (окон) составляет 12,5-18,1% площади пола помещения.

  Выполнение этого норматива позволяет получить в комнате достаточное естественное освещение. Диапазон габаритов проема указан в ГОСТах не случайно – нижняя граница отвечает южным районам страны, ориентации окон на юг. Соответственно, для Петербурга с его северным климатом показатели выбирают ближе к верхней границе диапазона.

• Нормируются максимальные величины, соотношения высоты и ширины проемов.

  По максимуму размеры стандартного панельного окна – 267 см по ширине и 275 см по высоте, но одновременно два наибольших показателя не используются. При максимальной высоте ширина снижается до 177 см. А при максимальной ширине вертикальный размер проема ограничивается 207 см.

• ГОСТ допускает различие проектных и фактических высоты и ширины оконного проема в панельном доме ±5 см.
