Как разобрать пластиковое окно. Проведение замеров

Как разобрать пластиковое окно. Проведение замеров

Перед тем, как демонтировать стеклопакет из пластикового окна, если далее последует установка нового, нужно заказать исправное полотно. А здесь понадобится проведение точных замеров. Проще решить проблемы по сопроводительным документам на оконные изделия, которые пользователи чаще всего сохраняют. В них параметры стеклопакета указываются в виде маркировки.

Рассмотрим несколько примеров:

1. 4-16-4. Здесь подразумевается наличие двух светопрозрачных полотен толщиной по 4 мм. Дистанционная рамка между ними заполняет пространство в 16 мм.
2. 4-14-3.3.1. Это конструкция типа триплекс. Здесь пакет представлен полотном в 4 мм, воздушной прослойкой в 14 мм, двумя стеклами толщиной по 3 мм и клеевым составом между ними слоем в 1 мм. Нередко последний игнорируется, поэтому в документации изготовитель указывает, что такой стеклопакет является однокамерным с триплексом общей толщиной в 24, а не 25 мм.

В таблице представлена расшифровка буквенных идентификаторов, которые применяются для маркировки стеклопакетов.

Как снять штапик с пластикового окна?

Вы столкнулись с такой проблемой, как замена стеклопакета. Прочитав, что для этого нужно снять штапик, некоторые думают, что это дело займет 5 минут.

Но не тут то было, для начала посмотрите

Конечно, вам не хочется никак его повредить, поэтому из всего просмотренного и прочитанного можно выбрать два самых надежных способа:

1. Первый способ, вызвать мастера, заплатить ему денег и даже не думать, как оно и что вытаскивается.
2. Второй способ, более экономный, сделать это самим. Если любопытство победит, вы решите сделать это. На форуме пишут, что лучше снимать штапик в теплое время года, так как при холоде пластик становится менее пластичным, есть большой риск его повредить.

Для того, чтобы без труда вытащить штапик и не повредить его, нужны такие инструменты как: стамеска, нож или шпатель.

Полезный совет: Помечайте с какой стороны вы снимаете штапик, это поможет вам в дальнейшей их установке на место.

Этапы снятия штапика:

1. Установите шпатель, нож или стамеску в щель, состыкованные штапика и рамы.
2. С небольшим усилием ударьте по ручке инструмента. Перед тем как ударить убедитесь, что инструмент установлен не прямо, а под небольшим уклоном от стекла.
3. Как только он отойдет от профиля достаточно далеко, так чтобы его можно было взять в руку, отложите, инструмент, аккуратно, но без резких движений потяните его.
4. Когда снимите первый штапик, следующим будет короткий.
5. Вставьте инструмент у края ближе к стороны снятого ранее штапика. Проделайте ту же процедуру снятия.

Если вам нужно установить его обратно, нужно всё равно быть предельно аккуратными дабы не повредить паз. Вставьте край штапика в нужный угол так что бы ус на штапике попал в паз на профиле окна. И аккуратно защелкните.

Важно! Сначала снимать нужно вертикальные, длинные, стороны, затем низ. Верхний штапик снимаем в последнею очередь придерживая окно. При установке его на место, нужно работать в обратной последовательности. Сначала верх, затем низ, затем вертикальные.

Итак, подведём итоги статьи. Снять штапик самостоятельно можно, даже не используя дополнительных специальных инструментов. Достаточно следовать выше написанной инструкции и быть предельно аккуратными.

Нужно помнить, что снимать его нужно с вертикальной стороны, затем низ и самым последним вверх. Так же не забывайте, что как только вы его снимите пометьте с какой стороны он снят, для того что бы при установке не возникло зазоров. Надеюсь эта статья поможет вам снять штапик без повреждений.

Источник: https://amerikanskie-okna.aystroika.info/novosti/kak-razobrat-plastikovoe-okno-svoimi-rukami-video-kak-vytashchit-i-sohranit-okno

Как разобрать пластиковое окно снаружи. Конструкция пластиковых окон

Для того чтобы знать, как разобрать пластиковое окно , нужно сначала изучить его конструкцию. Это позволит выполнить работу максимально быстро и безопасно для самого изделия. Окна обычно имеют створки; бывают и глухие конструкции, они не открываются.

Стандартная конструкция состоит из следующих элементов:

• Рама фиксирует стеклопакет, крепится к стенам здания.
• Створка: эта часть окна способна открываться.
• Импост является разделителем конструкции. Благодаря ему окно получает секции, которые открываются или нет.
• Штапики закрепляют стеклопакет в раме.
• Фурнитура: благодаря ей приводятся в движение все механизмы окна.

Разобрать пластиковое окно можно поэтапно. Для этого потребуется начать со снятия стеклопакета.

Прежде чем начать работу, освободите пространство вокруг окна. Уберите мебель, иные предметы, которые могут мешать. Накройте мебель от пыли.

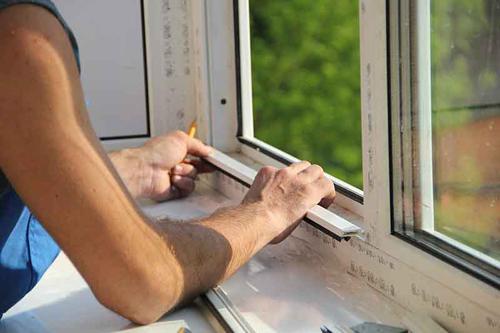

Для того чтобы разобрать стеклопакет , необходимо закрыть створку, плотно зафиксировать ее при помощи ручки. Начните вытаскивать штапики. Для этого потребуется отогнуть резинку и воспользоваться стамеской. Начинать нужно с вертикального штапика, находящегося посередине конструкции. Это поможет сохранить окно целым.

Когда ножка штапика выйдет из паза, вы услышите щелчок. После этого можно вынимать остальные элементы. Внимательно нужно отнестись к демонтажу последнего, так как стекло может выпасть. Будет неплохо, если кто-то поддержит стеклопакет, чтобы он не упал.

Не открывайте створку после того, как вытащили стекло. Штапики могут выпасть, установить их обратно будет крайне сложно.

Зная, как разобрать стеклопакет правильно, вы можете сохранить его целым, что позволит поставить его в другом месте. Фиксация стеклопакета происходит при помощи фальцевых соединений. Верхнюю прокладку можно снять стамеской, делать это нужно аккуратно. После этого стеклопакет можно будет достать, наклонив его в сторону комнаты. Удобнее всего брать его за верхний край.

Одинарный стеклопакет весит около 10 кг, двойной около – 20 кг

Прочитайте у нас на сайте подробнее о том, как снять пластиковое окно наиболее легким способом.

О необходимости регулировки пластиковых окон с подробной

Для того чтобы с ребенком ничего не случилось, и он не смог открыть створку, можно установить замок на пластиковое окно.

Как разобрать раму пластикового окна. Как разобрать ручку от пластикового окна

Одной из причин снятия ручки с профиля окна ПВХ является ее выход из строя, в таком случае нужно приобрести новую деталь и заменить ее. Но если ручку просто «заклинило» или она шатается, можно обойтись и без замены.

Для разблокировки ручки достаточно, на внутренней ее стороне нащупать клавишу или алюминиевую пластину и крепко прижать ее к резиновой прокладке. Этот метод подойдет лишь когда дверца находится в вертикальном положении, если нет, то разблокировать ручку не удастся.

Если ручка болтается и плохо срабатывает, можно попробовать подтянуть крепежные болты, тем самым закрепить ручку в правильном положении.

Но если принято решение заменить ручку, то это происходит в несколько этапов:

1. Пластиковую декоративную заглушку нужно аккуратно приподнять и повернуть так, чтобы открыть доступ к крепежным болтам.
2. Винтовой отверткой нужно открутить болты против часовой стрелки, если болты плотно «засели» или заржавели, можно воспользоваться молотком и постучать по отвертке, вставленной в шляпку болта.
3. Выкрутив болты нужно снять ручку, с усилием потянув на себя. Если ручка не поддается необходимо постучать по ней молоточком.
4. Сняв ручку, визуально можно определить поломку. Если износился внутренний металлический пруток (штифт), то его следует заменить, но если он не имеет видимых повреждений, то его необходимо вставить в гнездо и прикрутить ручку. В том случае если ручка не подлежит ремонту, то необходимо установить новый механизм в обратной последовательности.

Источник: https://amerikanskie-okna.aystroika.info/novosti/tehnologiya-razborki-plastikovyh-okonnyh-konstrukciy-chto-uchest

Как разделить стекла в стеклопакете. Пошаговая инструкция по разборке

Перед началом работ готовят рабочее место , убирают площадь около металлопластикового окна от мебели и любых предметов, которые могут мешать разборке.

Накрывают оставшуюся мебель от пыли.

Если работа будет проводиться с перерывами, лучше записать последовательность операций и отмечать ход выполнения, чтобы не пропустить важное.

Алгоритм разборки ПВХ-окна:

1. Снимают оконную створку, если она не тяжелая, то вынимают из верхней петли штифт, после чего она быстро снимается. При тяжелой створке придется вынимать стеклопакет, который закреплен ПВХ- штапиками.
2. Процесс весьма кропотливый, штапики вынимают по одному, стартуя с самого длинного.
3. Для этого этапа используют тонкую стамеску, шпатель или нож.
4. Перед снятием последнего штапика, нужно пригласить помощника, чтобы удерживал стеклопакет.
5. Для снятия стеклопакета используют специальное приспособление с присосками.
6. Стеклопакет может быть собран из двух или трех стекол, разделенных между дистанционными рамками, в каждой секции засыпают специальный поглотитель влаги.
7. До начала демонтажа стеклопакета острием ножа выполняют надрез сверху герметика, осторожно чтобы не задеть стекло.
8. Понемногу, слой за слоем снимают герметик пока не будет заметна алюминиевая рама.
9. Чтобы ускорить операцию снятия, инструмент можно подогревать.
10. После того как будет снят герметик поврежденное окно заменяют на новое.
11. Далее приступают к снятию фурнитуры, вначале снимают ручку, потом выворачивают все саморезы из рамы окна и извлекают все устройства, записывают очередность операций, чтобы сборку проводить в обратном направлении.

Как собрать пластиковое окно. Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео

Установка пластиковых окон своими руками позволяет значительно сэкономить деньги, при этом, результат невозможно будет отличить от работы профессиональной бригады. Замена старых деревянных рам на новые пластиковые конструкции, прежде всего, значительно снижает теплопотери, что для такой холодной страны, как Россия является основным показателем эффективности.обладают и другими положительными характеристиками, но неправильный монтаж может свести на нет все преимущества рамы и стеклопакета современной конструкции. О том, как не допустить серьёзных ошибок при самостоятельной установке пластиковой оконной рамы, будет подробно рассказано в этой статье.

Конструкция пластиковых окон

Прежде чем приступить к замене окон в квартире или частном доме, необходимо тщательно изучить конструкцию пластиковых изделий.

Незнание терминологии и небрежное отношение к, на первый взгляд, незначительным деталям могут привести к необходимости переделывать работу, что неминуемо приведёт к увеличению временных и финансовых затрат.

Пластиковое окно состоит из следующих элементов:

1. Рама – каркас, в котором размещаются стеклопакеты

   ---

2. Импост – вертикальный элемент разделяющий раму на 2 и более частей

   ---

3. Створка – открывающийся элемент

   ---

4. Глухарь – неподвижный элемент

   ---

5. Стеклопакет – 2 или более стеклянных герметичных камеры

   ---

6. Запорная фурнитура – механизм позволяющий зафиксировать створку в закрытом положении

   ---

7. Уплотнители – резиновые прокладки обеспечивающие герметичность внутренних элементов рамы

   ---

8. Дренажные отверстия – специальные каналы, которые выводят наружу конденсат, образующийся в результате перепада температур

   ---

9. Отлив – наружный, выдающийся вперёд элемент конструкции, предохраняющий нижнюю часть оконного проёма от попадания атмосферных осадков

   ---

10. Подоконник – горизонтальный элемент окна расположенный с внутренней стороны, непосредственно под рамой

    ---

11. Откосы – декоративные пластины, размещающиеся в верхней части и по бокам примыкания оконной рамы к стене

После того, как конструкция пластикового окна будут тщательно изучена можно приступать к практическим действиям. Прежде всего, необходимо подготовить материалы и инструменты, которые понадобятся для осуществления монтажных работ.

Инструменты и материалы

Инструменты и материалы

Если установку пластиковых окон планируется осуществить собственными силами, то не обойтись без использования следующих инструментов:

• Нож
• Пистолет для монтажной пены
• Дозатор
• Лопатка для остекления
• Струбцина для оправки
• Набор зубил
• Напильник
• Лом
• Набор шпателей
• Нож для уплотнителя
• Рулетка
• Набор свёрл по металлу и бетону

Для выполнения регулировочных работ после установки окон также могут понадобиться: отвертки, пассатижи и шестигранные ключи.

Инструмент для монтажа окон ПВХ

Кроме этого, перед началом монтажных работ следует приобрести необходимые материалы, среди которых:

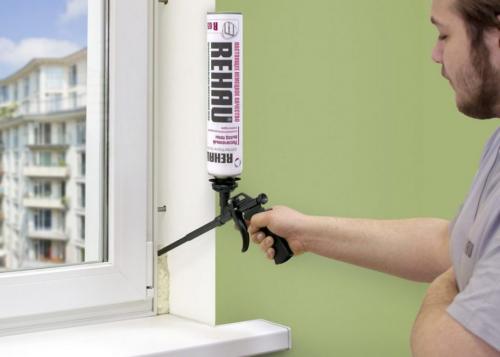

Монтажная пена

Также для надёжной фиксации конструкции не обойтись без использования качественных крепёжных изделий. Саморезы, дюбеля и анкерные болты должны быть правильно подобраны по длине и диаметру, только в этом случае можно гарантировать качественное крепление окна.

Все применяемые материалы должны быть надлежащего качества, поэтому после покупки не следует их долго хранить. Кроме этого следует отдать предпочтение продукции известных производителей, которая, несмотря на более высокую стоимость, пользуется большей популярностью у профессиональных строителей.

Инструменты можно приобрести новые или взять напрокат. Второй вариант позволяет значительно сэкономить деньги.

Замеры оконного проёма

Замеры оконного проёма

Чтобы изготовленное на заказ пластиковое окно не оказалось больше проёма или его размер не был слишком мал, необходимо на стадии проведения измерительных работ не допускать ошибок . Правильный замер оконного проёма осуществляется только после того, как будет определён тип отверстия.

Окно может быть установлено в четвертной проём или в бесчетвертной. В первом случае наружная часть окна всегда уже, во втором – проём имеет одинаковые размеры, как с внутренней стороны здания, так и с наружной. Для измерения ширины четвертного проёма берётся меньшее значение этого параметра и к нему добавляется 30 мм. Высота измеряется стандартным способом.

Ёсли окно устанавливается в бесчетвертной проём, то после проведения измерений необходимо:

• От высоты отнять 50 мм
• От ширины отнять 30 мм

Получившееся значение будет являться габаритами готового к установке пластикового окна.

При заказе отлива и подоконника к значению ширины проёма необходимо прибавить 50 – 100 мм. Это необходимо сделать для того, чтобы при установке этих элементов можно было слегка «утопить» их в стене.

Где заказать пластиковое окно?

Пластиковые окна

Для изготовления оконной конструкции лучше обращаться напрямую к производителю. В этом случае можно будет значительно сэкономить деньги и время.

Как разделить пластиковое окно на две части. Импост в пластиковых окнах

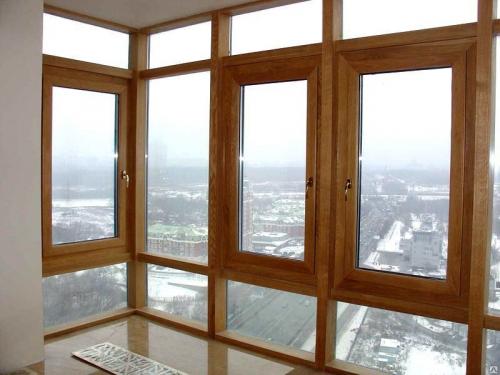

Импост в пластиковых окнах является одним из основных элементов конструкции. У каждой системы оконных блоков свои особенности, но у большинства структурные элементы схожи между собой. Прежде чем начать разбираться в типах и выбрать необходимый вариант, рекомендуется ознакомиться с дополнительными устройствами, применяемых в подобных конструкциях. Что это такое импост? Какие функции он выполняет? Как определиться с выбором изделия?

Что это такое

Этот элемент представляет собой планку, разделяющую окно на части. Он монтируется горизонтально или вертикально, располагаясь внутри оконного профиля.

Планка разделяет блок. В каждую вставляется створка. Таких сегментов может быть несколько. Их местоположение обговаривается с заказчиком в зависимости от размеров и особенностей отдельных частей оконного блока.

Функции

Окно с импостом имеет определенные преимущества, поскольку он исполняет роль усиления конструкции и является опорой для части рамы. В зависимости от устройства, количество их различается.

Виды

Изделия  разделяются на виды по функциональному назначению.

Горизонтальный

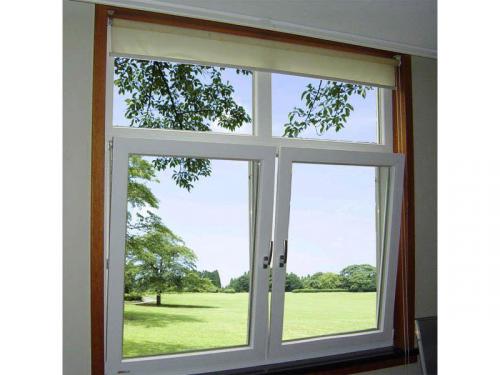

Горизонтальный импост на окна служит разделителем верхней и нижней части. Разделение нагрузки придает всей конструкции необходимую прочность.

Фурнитура, установленная на такую опору, дополнительно держит стекла и раму.

Вертикальный

Вертикальный тип  чаще используются в обычных блоках, где количество открываемых элементов достигает не менее двух.

К ней крепится фурнитура, с помощью которой прижимаются створки.

Узкий

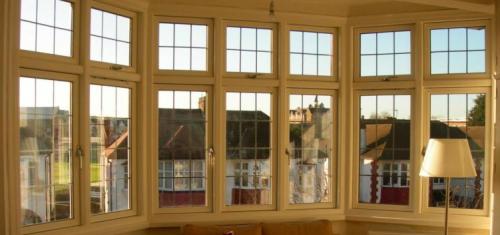

Данный вид опоры применяется для панорамного остекления, целью которого является максимальное освещение помещения. Узкий импост, размером  62 мм, позволяет использовать стеклопакеты большой площади.

В результате его применения количество пропускаемого солнечного света заметно выше. Это может обеспечить человеку необходимый объем солнечной энергии в течение дня.

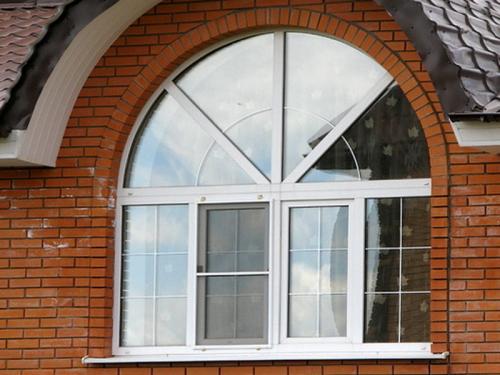

Опору этого вида часто используют и в декоративных целях, для художественного разделения стеклопакетов между собой.

Декоративный

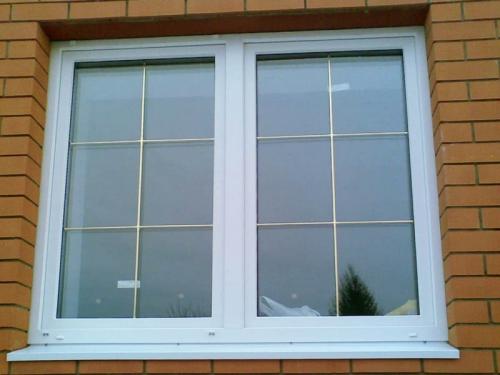

Декоративный — представляет собой планку, которую наклеивают на стекло для зрительного или художественного отделения стеклопакета на части. Используя такой подход, можно придать некоторым блокам и стеклам дополнительную симметрию.

Деление окна может быть выполнено как по вертикали, так и по горизонтали. Такое решение применяется в различных дизайнерских проектах, а также для разбиения глухой створки на части. Как правило, на опору такого типа фурнитура не устанавливается.

Как устанавливается

Существует два способа крепления устойства.

1.       Вваривание в раму.
2.       Использование механического крепления.

Поливинилхлоридные стенки пластиковой конструкции не придают нужной ей прочности. Дело в том, что основную жесткость коробки формирует армированный стержень, располагающийся внутри рамы.

Если крепление осуществляется с помощью вваривания, фиксация происходит поливинилхлоридными стенками, толщина которых менее 3,5 мм. В таком случае крепление не достаточно прочное.

Более предпочтительным методом, является крепление с использованием механического соединения. В этом случае, применяется стальной болт, вкручиваемый в цельную закладную деталь. Это соединение располагается в области армирования, что делает его достаточно прочным.

Сложность крепления обусловлена Г-образной формой рамы, к которой он крепится. Поэтому его необходимо сначала отфрезеровать перед тем, как состыковывать с рамой. Это требуется для того, чтобы торцы приняли форму профиля.

После чего, он крепится к раме с помощью механических соединителей в следующем порядке:

•    соединитель крепится на импост;
•    отмечаются точки крепления с двух сторон рамы;
•    сверлятся отверстия диаметром 5 мм;
•    планка вставляется в раму и затягивается шурупами 5×60;
•    фиксируются механические соединители.

У каждого варианта свои преимущества и недостатки.

Плюсы и минусы

Использование также имеет свои положительные и отрицательные стороны

Плюсы.

1. Можно открывать обе части оконного блока одновременно. Последовательность не имеет значения. Любая створка может быть “поворотной” или “поворотно-откидной”.
2. Размер противомоскитной сетки намного меньше и устанавливается на каждую из створок в отдельности.

Минус — обзор из окна ограничивается вертикальной опорой.

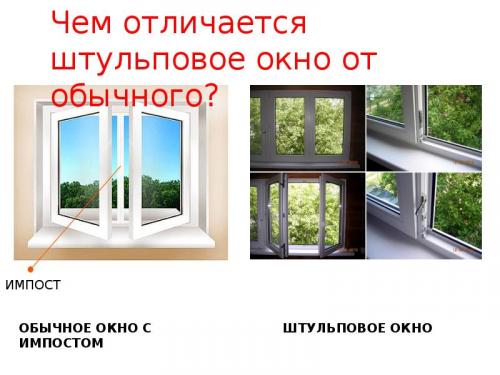

Альтернативным видом опоры является так называемый штульп. Этот элемент крепится к боковой части одной из створок с внешней стороны, и выполняет функцию герметизации и соединения створок в закрытом состоянии.

Плюсом шульпа можно назвать широкий обзор из окна.

Источник: https://amerikanskie-okna.aystroika.info/novosti/kak-raspaketit-plastikovoe-okno-snyatie-i-ustanovka-steklopaketov

Как снять перегородку в пластиковом окне. Как снять стеклопакет с пластикового окна

То, что может возникнуть сложная для обычного человека ситуация, уже понятно. Помимо ремонта или регулировки, бывает необходимость помыть неоткрываемое окно либо выполнить ряд других работ.

В деле извлечения стеклопакета самое главное — это снять штапики . Делается это при помощи узкого шпателя.

1. Начать вынимать стеклопакет проще всего из открывающейся части. Для этого распашную створку окна требуется снять с петель. Можно посмотреть видео о том, как снимается с петель пластиковое окно. А можно это сделать и без пособий, — снимаются декоративные заглушки и дальше демонтируется открывающаяся часть окна. Эта часть кладётся на ровную поверхность, после чего можно аккуратно вытаскивать штапики.
2. Штапики для удобства следует пометить. Тогда, при обратной установке точно не ошибёшься, как их поставить на место и плюс к этому не будет нарушена герметичность . Штапики начинают вынимать из рамы, вбивая в щель стамеску (нож, штапель) резиновым молотком. Поддевать штапики стоит от середины к краям. В первую очередь вытаскивают длинные, а потом короткие штапики.
3. Под штапиками находится слой герметического вещества. Этот застывший герметик надо аккуратно удалить, подрезая острым ножом. Когда стеклопакет будет полностью очищен от герметика и будет видна алюминиевая рамка, тогда можно считать процесс завершённым. На всякий случай ножом можно пройтись по периметру стекла, чтобы убедиться в отсутствии герметического вещества.

Как вытащить стеклопакет из пластикового окна. Вытаскиваем поврежденное стекло

1. Для того чтобы извлечь стеклопакет из рамы нужно снять створку, в которую он вставлен — из верхней петли выдергивается удерживающий стержень, и створка отсоединяется от рамы.  На время работы ее можно поставить на полу и прислонить к стене.

2. Стекла удерживаются в раме с помощью штапика — узкой, длинной планки, идущей по периметру стеклопакета.

Размер и форма штапика зависят от конструкции оконного профиля и габаритов, но любом случае его несложно отсоединить.

Понадобятся стамеска или металлический шпатель, а также резиновый или пластиковый молоток.

Порядок действий:

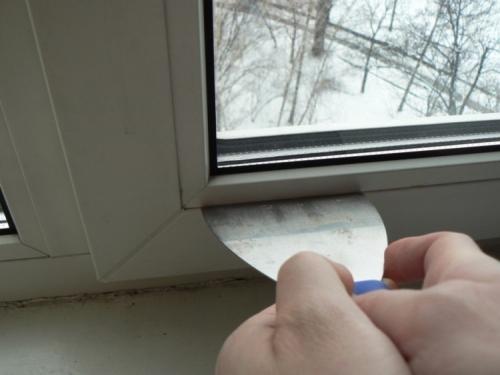

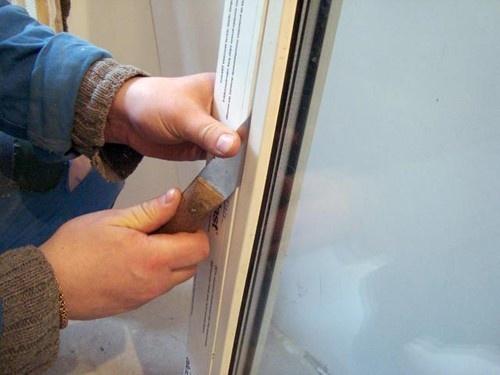

— Лезвие стамески или шпателя вставляется в щель между штапиком и рамой так, чтобы штапик выгнулся;

— аккуратными ударами молотка его выбивают из рамы по направлению к центральной части стеклопакета. Начинать надо со штапиков, расположенных вертикально. После того как вытащится первый, остальные можно будет просто подцеплять за углы.

Штапики следует вытаскивать поочередно, обходя по периметру все окно.

Важно! Верхний штапик снимается самым последним, так как на нем удерживается стеклопакет.

Удобнее всего выполнять работу вдвоем — так легче удерживать стеклопакет, чтобы он не упал.

Штапик весьма хрупкий предмет, поэтому не стоит держать его на весу, а лучше как можно быстрее положить на горизонтальную поверхность.

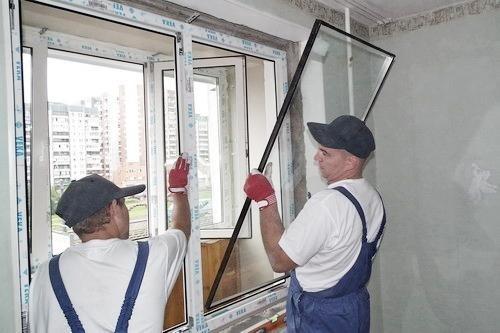

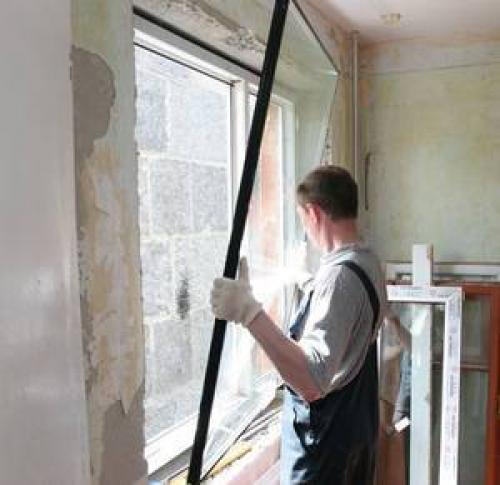

3. После снятия всех штапиков, можно вытаскивать стеклопакет. Понадобятся защитные перчатки, чтобы не поранить руки.

Стеклопакет надо:

— аккуратно поддеть пальцем за верхний край;

— откинуть на себя;

— руки сдвинуть и взять стеклопакет с боков;

— пластины из пластика, на серых или черных вставках, находящиеся под стеклопакетам, надо отложить, запомнив порядок в котором они лежали. Когда стеклопакет будет ставиться на место, их нужно будет уложить точно также.
