Установка окон ПВХ в деревянном доме своими руками. Варианты обсады и утепление усадочного зазора

Установка окон ПВХ в деревянном доме своими руками. Варианты обсады и утепление усадочного зазора

Окосячка крепится в боковой стойке без использования крепежных деталей; конструктивно она делится на два вида:

• Простая. Обсадная коробка из бруса, которая прикрепляется по системе «шип-паз».

• Сложная. В оконном проеме выпиливают гребень, на него надевают лафет с пазами. Конструкция считается более надежной, так как во время усадки не допускает отклонений по вертикали.

На практике для монтажа пластиковых окон в деревянном доме своими руками эти виды окосячки приспосабливают под разные условия строительства; наиболее распространены следующие способы обустройства обсадной рамы:

• Т-образная. Простой (справится и новичок) и бюджетный вид обсады, применяемый в брусовых домах. Особенность конструкции – хорошая жесткость и отсутствие щелей. В проеме выполняется паз, Т-образный профиль рамы получается двумя способами: шип вклеивается в доску или выпиливается из нее (монолитный шип).

Изготовление П-образной обсады

• П- образная (в колоду). Классический вариант, применяется в бревенчатых стенах. В боковых торцах выпиливают шипы, в боковинах окосячки вырезают пазы; детали обрабатывают антисептической пропиткой. Замок конструкции получается жестким и надежным. Для монтажа оконной ПВХ-рамы снаружи обсадной рамы вырезают четверть.

• Чистовая. Она ставится в домах из массива и клееного бруса, если не предполагается внутренняя отделка. Поэтому все элементы заранее отшлифовывают; поверхность получается гладкой, приятной на ощупь. Для изготовления используют цельные доски с соединением «шип-паз». Все детали плотно подгоняются, щелей не видно, на внешней стороне вырезают четверть.

• Черновая. Применяется в домах, где предполагается наружная и внутренняя отделка. Она обходится дешевле, чем другие разновидности, но после установки окна требуется отделка проема, установка откосов и подоконника.

Чистовая окосячка окна нестандартной формы

Существуют и другие разновидности: еврообсада, арочная обсада (чистовая конструкция для проема в виде арки); для изготовления могут использовать массив (цельную древесину) или небольшие ламели (клееная обсада). В любом случае влажность материала не должна превышать 12%, это помогает избежать появления трещин.

Важно!

Усадочный зазор, компенсирующий процессы усадки, необходимо утеплять. Чтобы утеплить деревянное окно, подходят только природные материалы (например, джут или лен). При установке пластиковых окон своими руками в деревянном доме из бруса или бревна также разрешено использовать минеральную вату .

Установка окон ПВХ в деревянном доме своими руками: варианты обсады и утепление усадочного зазора

Окосячка крепится в боковой стойке без использования крепежных деталей; конструктивно она делится на два вида:

На практике для монтажа пластиковых окон в деревянном доме своими руками эти виды окосячки приспосабливают под разные условия строительства; наиболее распространены следующие способы обустройства обсадной рамы:

Изготовление П-образной обсады

Чистовая окосячка окна нестандартной формы

Существуют и другие разновидности: еврообсада, арочная обсада (чистовая конструкция для проема в виде арки); для изготовления могут использовать массив (цельную древесину) или небольшие ламели (клееная обсада). В любом случае влажность материала не должна превышать 12%, это помогает избежать появления трещин.

Важно!

Усадочный зазор, компенсирующий процессы усадки, необходимо утеплять. Чтобы утеплить деревянное окно, подходят только природные материалы (например, джут или лен). При установке пластиковых окон своими руками в деревянном доме из бруса или бревна также разрешено использовать минеральную вату.

Глубина установки окна в деревянном доме. Установка окон в деревянном доме

Далее будет рассмотрена технология установки пластикового окна в деревянном доме с использованием третьего вида обсадной рамы — с пазом.

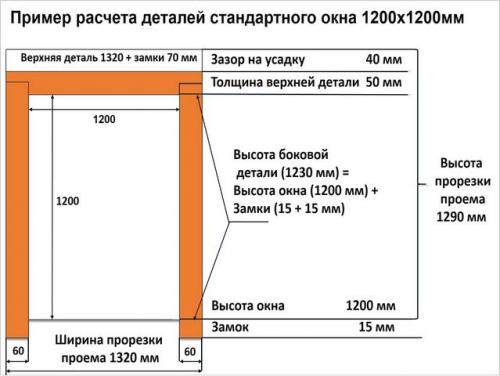

При заказе окон и подготовке оконного проема следует руководствоваться следующими соображениями:

• Высота проема должна быть на 15-17 см больше рамы окна (плюс высота подставочного профиля пластикового окна, который обычно входит в комплект поставки). Из них по 4-5 см приходится на нижнюю и верхнюю поперечину обсадной рамы, 2-4 см на запенивание окна и подоконника, 4-5 см на уменьшение проема в результате усадки.
• Ширина проема должна быть больше окна на 22-24 см. Из них по 10 см приходится на толщину боковых стоек обсады, а 1-2 см нужны для запенивания пластикового окна.

Подготовка оконного проема

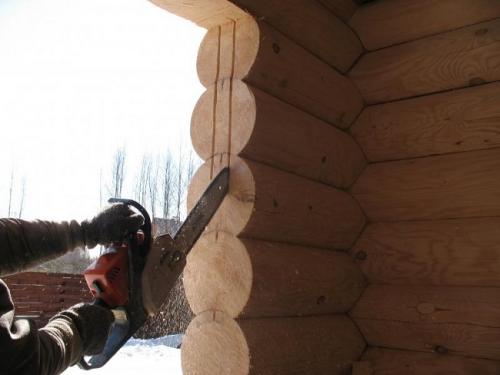

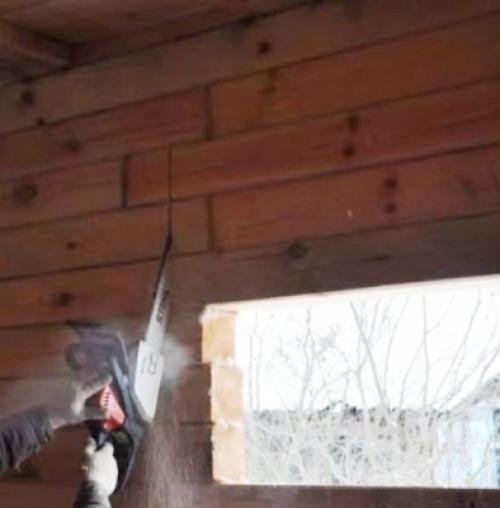

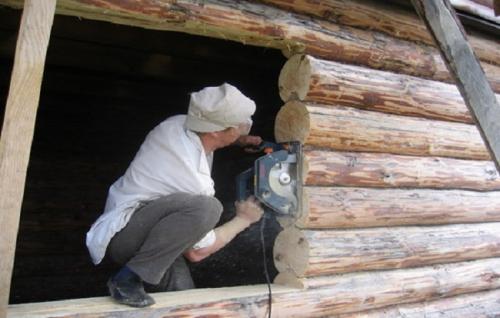

Наиболее сложный этап — это выпиливание шипа в торцах оконного проема. Оптимальным считают шип толщиной и высотой чуть меньше 5 см, при условии, что паз в боковых стойках окосячки не менее этих же размеров. Делают это следующим образом:

• отмечают на торцах проема вертикальный уровень, вынеся его чуть вперед от центра стены в сторону улицы;
• отбивают относительно разметки две параллельные линии так, чтобы они находились равноудалено от нее в обе стороны, а расстояние между ними равнялось ширине шипа;
• бензопилой по каждой линии делают пропилы глубиной 5 см;
• на внутренней и внешней стене отбивают линии на расстоянии 5 см от вертикальных краев проема;
• по линиям делают бензопилой надрезы глубиной 5 см;
• убирают «лишнюю» древесину, при необходимости дорабатывая шип стамеской.

Примечание. Если есть возможность дотянуть до строящегося дома кабель с напряжением 220 В (удлинитель), то шип можно вырезать ручной циркулярной пилой.

Подготовка деталей обсадной рамы

Боковые стойки для окосячки изготавливают из бруса сечением 100х150 мм.

Источник: https://amerikanskie-okna.aystroika.info/novosti/montazh-derevyannyh-okon-v-derevyannom-dome-osobennosti-ustanovki-i-demontazha-staryh

Установка пластиковых окон в деревянном доме без окосячки. Компенсация усадки

Главная особенность зданий, возведенных из бревна или бруса, — довольно продолжительная (в среднем 5–7 лет) и весьма ощутимая (до 9%; у клееного бруса 1–3%) усадка. Кроме того, древесина — живой, «дышащий» материал, и реагировать на колебания температуры и влажности она будет на протяжении всего срока эксплуатации дома. Вывод один: если при устройстве проемов не предусмотреть меры по компенсации всех этих процессов (или в целях экономии времени и средств положиться в данном вопросе на малоквалифицированных исполнителей из «летучих» бригад), то считайте, что перекошенные стены, неоткрывающиеся окна и двери, а также межвенцовые щели толщиной в ладонь вам обеспечены.

Задачи по компенсации усадки решаются с помощью окосячки. Она представляет собой коробку из брусьев, которая, не препятствуя вертикальным подвижкам стеновых элементов, прочно удерживает их в одной плоскости. Ставят ее сразу при возведении стен, а если это планируется сделать в уже собранной коробке дома, то тогда при укладке венцов в зоне проема пару из них оставляют цельными, без вырубов, таким образом укрепляя его на время строительства.

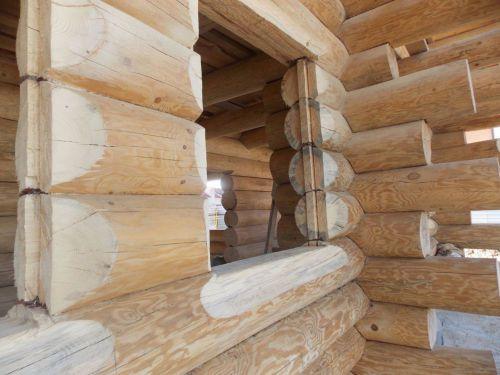

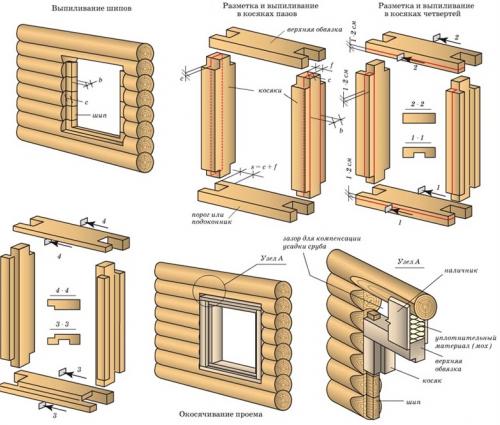

Оконный проем подготовлен под монтаж обсады Существует два основных, одинаково надежных вида окосячки — буквой «П» и буквой «Т».

В первом случае по бокам проема в бревнах формируют продольный шип примерно 50 × 50 мм, на который устанавливают обсадную коробку с ответным пазом. При Т-образной окосячке в торцах стен, наоборот, выбирают паз, а обсада представляет собой брусок соответствующей формы. Шип может быть вклеенным в основу, но лучше, если он составляет с ней единое целое, что значительно повышает жесткость изделия.

Профили обсады обоих видов могут быть разными (с выборкой четверти или без нее, с расширением, под старину и др.), выполняя не только техническую, но и декоративную функцию.

Обратите внимание: нередко применяемую обсаду на черепной брусок (его вставляют в паз, к нему саморезами крепят толстую доску, а к доске — оконную или дверную раму) нельзя считать полноценной Т-образной окосячкой. Точечно закрепленный брусок начинает изгибаться, и, как следствие, появляются перекосы и продуваемые щели.

Наилучший материал для изготовления обсады — строганые и отшлифованные брусья из лиственницы или дуба, придающие проему аккуратный, законченный вид и не нуждающиеся в дополнительной отделке

Последовательность установки окосячкиВ стыке «шип-паз» следует предусмотреть зазоры 5–10 мм для закладки пакли (уплотнители из минеральных волокон в данном случае не подходят — они менее прочные и долго высыхают). Вверху косяки соединяют перемычкой — вершником (толщину бруска выбирают в зависимости от ширины проема — 40 мм или более), обязательно оставляя над ним свободный промежуток размером в 1,5–2 раза больше, чем проектная величина усадки. Если компенсационный зазор рассчитан на глазок или вовсе отсутствует, верхние венцы просто раздавят оконную конструкцию. Щель, как правило, затыкают паклей, но можно заложить ее обернутыми утеплителем тонкими досками, которые надо будет выбивать по одной в процессе усадки дома.

Источник: https://amerikanskie-okna.aystroika.info/novosti/montazh-derevyannyh-okon-v-derevyannom-dome-osobennosti-ustanovki-i-demontazha-staryh

Установка пластиковых окон в деревянном доме по госту. С чего начать установку окон?

Самостоятельный монтаж пластиковых окон в деревянном доме требует хорошего знания технологии и практического опыта работы с разными инструментами. Технология монтажа пластиковых окон в деревянном доме включает в себя обязательное сооружение обсады – специальной конструкции, которая позволяет обеспечить оконным рамам защиту от нагрузок, неизбежных при усадке дома.

Монтаж пластиковых окон в старом деревянном доме начинается с удаления старых деревянных рам. Створки нужно аккуратно снять, впоследствии листы стекла можно использовать для теплиц на участке или других целей. Рама полностью удаляется из проёма, после чего его нужно очищать от мусора.

Даже если дом построен давно, усадка не заканчивается. Она становится намного медленнее, и всё равно оконный проём будет постепенно сужаться. Из-за этого установка обсады необходима, она создаётся следующим образом:

1. Следует заранее рассчитать размер желаемого окна. При этом важно учесть, что обсада займёт не меньше 10 см с каждой стороны проёма, кроме того, нужно будет оставить место для швов после установки окна. Чаще всего проём нуждается в расширении.
2. По боковым сторонам проёма вырезается выступ, к которому в дальнейшем будет прикрепляться обсада. Она изготавливается из обычного бруса 10х15 см, в ней вырезается паз со стороной 5 см.
3. Лафеты устанавливаются на оставленные выступы, соединение лафетов и стены прокладывается утеплительным материалом, позволяющим повысить защищённость дома от холода и сквозняков.
4. Устанавливаются верхние и нижние части обсады. Важно, чтобы меж верхней частью рамы и стеной было оставлено технологическое отверстие, которое будет постепенно уменьшаться при усадке здания. Этот проём заполняют минераловатным утеплителями или тонкими дощечками, обмотанными паклей. Со временем и то, и другое придётся удалять.

Монтаж пластиковых окон в деревянном доме по ГОСТУ должен проводиться только профессиональными строителями, которые знают все тонкости работы с деревом.

Изготовление таких конструкций регулируется несколькими стандартами: ГОСТ 23166-99 – общий стандарт производства окон и ГОСТ 30971-02 – стандарт изготовления надёжных монтажных швов.

Технология установки пластиковых окон в деревянный проём

Как смонтировать пластиковое окно в деревянном доме? Сама технология установки после изготовления обсады мало чем отличается от стандартного монтажа в любом здании. Важно только соблюдать главное правило: рама пластикового окна должна прикрепляться только к обсаде, а не к стене дома, тогда она не пострадает от перекосов конструкции.

Монтаж пластикового окна в деревянном доме начинается с установки пластикового подоконника. Его монтируют строго горизонтально, под него могут подкладываться бруски или иной материал, позволяющий выровнять поверхность.

Подоконник прикрепляют саморезами, причём пластик необходимо дополнительно защищать, подкладывая резиновые шайбы под их шляпки. Подоконник прикрепляется ближе к наружной части проёма, тогда оконная рама закроет места креплений, и они не будут заметными со стороны. Последовательность действий при установке:

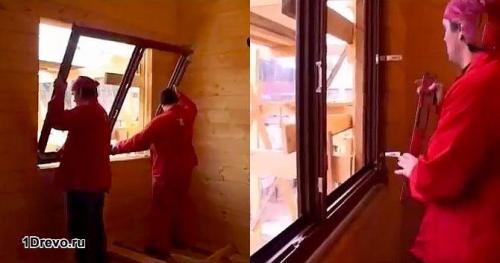

• Монтаж пластиковых окон (деревянный дом) требует снять с рамы створки, после чего пустой оконный каркас устанавливается в проём и выравнивается по уровню. Чтобы поддерживать его в ровном положении, по бокам подкладываются деревянные бруски нужной толщины.

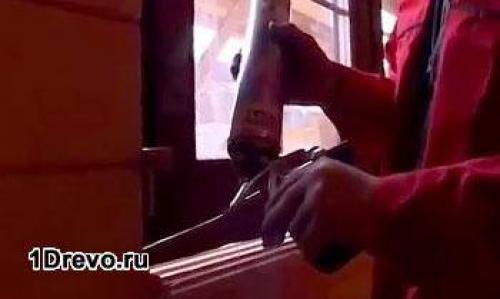

• Раму просверливают вместе с частью обсады. Отверстия должны располагаться приблизительно на 30% от края каждой стороны.

Оконная рама прикрепляется саморезами и анкерными пластинами, это гарантирует качественный и надёжный крепёж. Анкеры устанавливаются сверху проёма и по бокам.

• На раму обратно устанавливаются створки со стеклопакетами, окно закрывается и ещё раз тщательно выравнивается. После этого все швы между рамой и стеной тщательно обрабатывают монтажной пеной. При застывании она будет очень твёрдой, а для герметизации все швы дополнительно обрабатывают специальным составом.
• После этого можно устанавливать отливы и переходить к отделке откосов.

Пластиковые окна в старые косяки деревянного дома. Подготовительные работы

Если дом старый, то, скорее всего, стары окна были из дерева. Такие окна демонтируются при помощи лома. При необходимости старое окно распиливается. Дверной проем полностью очищается и осматривается для того, чтобы определить состояние бревен.

Важно! Если дом старый, то при первой установке окон, скорее всего, проем окна не обрабатывался пропитками-антисептиками, которые защищают древесину от гнили и жучков.

Старая обсада в дверном проеме обычно не годится для нового окна – она или испорчена или не соответствует размеру новому окну желаемого размера – между рамой окна и обсадой оставляют около 2 см с каждой стороны. Если использовать старую обсаду, то окно может получиться слишком маленьким. Поэтому старый проем расширяют с учетом размеров нового пластикового окна.

Новые размеры проема:

• Ширина – к ширине пластикового окна добавляют 220 мм, где учтены толщины брусьев новой обсады (2 * 100 мм), зазоры между рамой и обсадой по 20 мм с каждой стороны, 15 мм с каждой стороны для джутового утеплителя. Припуск уменьшен на 50 мм за счет вхождения шипов боковых проемов окна в брусья обсады;
• Высота – к высоте окна добавляют 245 мм для монтажных зазоров под рамой и над рамой окна, учтена толщина брусьев обсады. Для старого дома не делают зазор для усадки над верхним брусом обсады.

Внимание! Если есть даже небольшие сомнения по поводу возможности усадки дома, то над верхним брусом обсадку лучше оставить небольшой зазор около 45 мм для компенсации возможной усадки.

Замена окон в деревянном доме на пластиковые. Без чего нельзя ставить пластиковое окно в деревянный дом

Окосячка: особенности и хитрости установки

Когда начинаются мысли о том, какие окна поставить в свой новый дом, прежде всего приходит мысль о самом простом и на сегодня самом дешевом варианте. Конечно, это пластик. Но деревянный дом обладает некоторыми особенностями, которые нужно обязательно брать в расчет при этом. Разбираемся, без чего не обойтись, устанавливая пластиковые окна в деревянный дом, и какие есть хитрости в этом деле.

Окосячка (она же обсада)

Это смешное слово снимает совсем не смешную проблему. Если поставить пластик (который практически не меняет свою форму и объемы) прямо в прорубленные для окон отверстия в деревянной стене и запенить, вы с большой вероятностью столкнетесь с тем, что окна придется заменять. Дело в том, что дерево, каким бы идеально высушенным оно ни было, имеет свойство изменять свою геометрию в разные сезоны. Оно набирает влагу и отдает ее, а значит, оконный проем может становиться то уже, то шире, в зависимости от влажности окружающей среды. Именно поэтому ставить пластиковые окна нужно в так называемую окосячку (или обсаду).

Но первое правило — после сборки сруб должен постоять минимум с полгода , прежде чем достигнуть правильного высыхания, до равновесной влажности. В идеале должен пройти год, а то и больше, но если времени нет — оставьте по высоте усадочный зазор в 6—8% от высоты осаживаемого участка.

И второе правило — пластиковое окно нужно ставить в толстый каркас (черновую раму) — он и называется обсадой, или окосячкой. Этот конструктивный элемент фиксирует бревно или брус вокруг оконного проема. А в месте контакта со стеной обсада может слегка проскальзывать — и таким образом нивелировать «гуляющие» размеры оконного проема. Ваше окно не будет сдавлено во влажную погоду и не получит щели в сухое время года.

Меньше всего оседают дома из клееного бруса, но если у вас брус естественной сушки или оцилиндрованное бревно камерной сушки — вам нужно особенно серьезно задуматься об окосячке. Дело в том, что продольные размеры окна меняются не очень серьезно, а вот поперек волокон при разной влажности дерево «гуляет» довольно серьезно. Высота стен уменьшается, а с ней — и высота оконного проема. Функция окосячки — удержать стену, оставить проем окна в начальных границах.

Важно: окосячку делают только из сухих брусков. Она крепится к стене скользящим способом, зазор между верхним венцом проема и нею закрывают волокнистым утеплителем, а сверху с двух сторон крепятся наличники.

Как правильно устанавливать окосячку

В проеме обсада всегда крепится по принципу «шип в паз». Ее делают из прочного и сухого материала. Например, можно взять обрезную доску толщиной 50—60 мм.

Самый распространенный вид обсады — классический, с торца у нее П-образный вид (перекладина поверх боковых стоек). Такую окосячку плотники называют колодой или окладом. К ее выступу крепится пластиковая рама, прижимается к выступу и снаружи закрывается наличниками.

Если стеновой брус имеет толщину 100—150 мм, обсада может быть сделана в форме буквы Т по профилю. Шип (основание буквы Т) в такой окосячке вклеен в тело бруса. Окно в такой обсаде крепится на шурупы, и это один из самых прочных способов.

А еще окосячка бывает чистовая (когда все элементы хорошо ошкурены и не нуждаются в отделке) и черновая (когда потом весь оконный проем закрывается, например, наличниками).

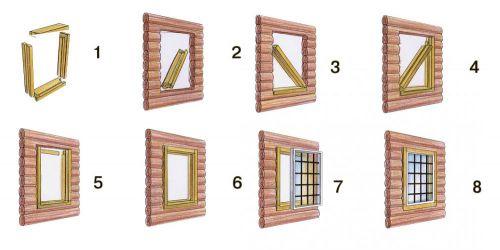

Технология монтажа окосячки выглядит так.

1. Выпиливается оконный проем. Он пропитывается антисептиком.
2. Проем утепляется. Специалисты советуют использовать между окном и окосячкой не паклю, а джутовую ленту — она дает и ветрозащиту, и улучшает скольжение бревна и бруса в окосячке во время усадки дома. Джутовая лента прикрепляется в зазор строительным степлером.
3. На боковых сторонах оконного проема выбирается паз (если он там есть по технологии) или формируется шип (для П-образной окосячки).
4. На нижней части оконного проема монтируется ветровой брусок, который тоже утепляется, лучше джутом.
5. Монтируется подоконник, стояки и вершинник.

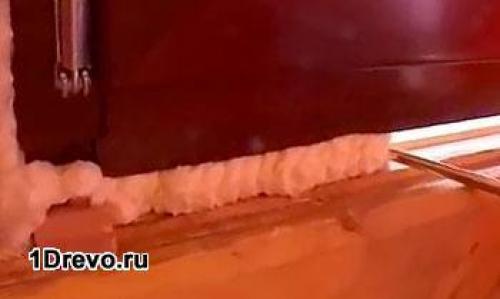

6. А вот с пеной лучше не торопиться. Ее используют, когда усадка дома уже точно произойдет — тогда большая часть зазора может исчезнуть сама по себе. Именно поэтому боковые зазоры тоже сразу нужно будет заделывать не пеной, а мягким утеплителем.
7. С наличниками лучше подождать три — пять лет, потому что дом все это время будет усаживаться и прижимать утеплитель.
8. После того, как обсада установлена, в нее крепятся пластиковые окна, в полном соответствии с технологией (это тема отдельной статьи).

Установка пластиковых окон своими руками в каркасном доме. Установка окон в каркасном доме

Установка окон — один из самых важных этапов при строительстве деревянного каркасного дома, оказывающий влияние на микроклимат внутри помещения и уровень комфорта его жильцов.

Основной объем теплопотерь происходит через дверные и оконные блоки. Именно поэтому необходимо с большой ответственностью подойти к данному процессу, учесть все моменты, чтобы избежать ошибок, приводящих к образованию мостиков холода. Пошаговое руководство поможет вам не ошибиться во время монтажа.

Выбираем окна

Чтобы не ошибиться в выборе окон для каркасника, следует изучить преимущества и недостатки каждого типа

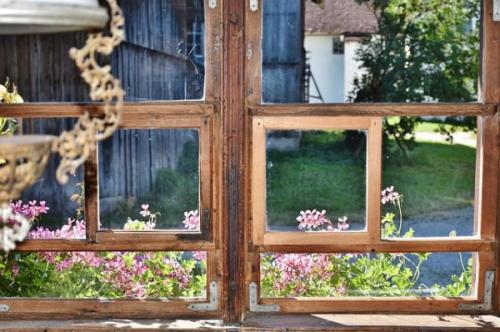

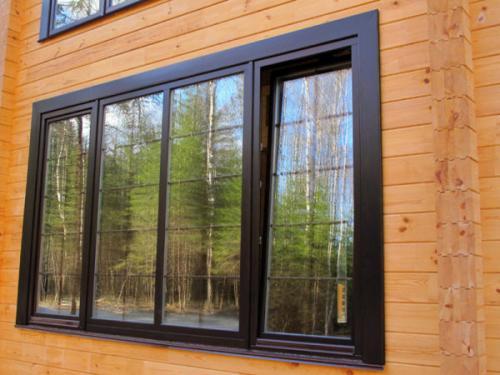

Деревянные окна

Окна из древесины имеют следующие особенности:

• высокая экологичностьи безопасность, отсутствие вредных веществ в составе;
• отличная тепло и звукоизоляция;
• привлекательный внешний вид;
• формирование оптимального микроклимата в помещении;
• длительный срок службы при условии правильного обслуживания с использованием специальных солнцезащитныхи водоотталкивающих средств;
• легкий и быстрый ремонт благодаря простоте обработки древесины.

Все это делает конструкции из деревянного профиля идеальным решением для каркасника, тем не менее, они не лишены определенных минусов:

• высокий риск возгорания;
• сложность самостоятельного монтажа;
• дороговизна самого окна и средств, предназначенных для ухода;
• значительная влаговпитываемость, вызывающая потерю функциональных качеств окна.

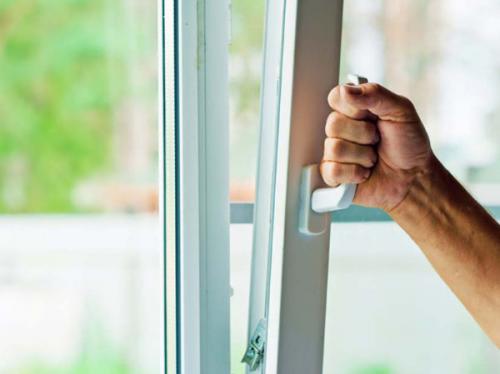

Пластиковые окна

ПВХ-окна прочно вошли в наш быт, как самые удобные и надежные.

Они обладают неоспоримыми преимуществами:

• долгий период службы без сложного ухода;
• устойчивость к воздействию погодных условий;
• высокая шумоизоляция;
• простой и быстрый монтаж;
• сохранение жесткости каркаса рамы на протяжении длительного времени.

К минусам пластиковых конструкций для каркасника можно отнести:

• слабая вентиляция;
• склонность к развитию конденсата, вызывающего образование плесени;
• невозможность проведения частичного ремонта – при повреждении отдельных деталей требуется полная замена окна.

Алюминиевые окна

В продаже представлены не только деревянные и пластиковые изделия, но и алюминиевые окна, отличающиеся прочностью, долговечностью, устойчивостью к коррозии, эффектным внешним видом. Они превосходно реагируют на различные неблагоприятные погодные явления.

Их срок эксплуатации насчитывает порядка 80 лет, что намного больше, чем период службы деревянных и пластиковых окон. К тому же, за ними  невероятно просто ухаживать.

Алюминий – совершенно безопасный для людей материал, не выделяющий в атмосферу вредных веществ, чего невозможно сказать о том же пластике. Это лучшее решение для создания конструкций нестандартных форм и габаритов.

Главный недостаток таких окон — высокая теплопроводность, из-за чего каркасному дому может понадобиться дополнительный обогрев. Эти конструкции считаются самыми «холодными».

Если вы планируете их вставить своими руками, внимательно следите, чтобы алюминий не касался других металлов (это может привести к электролизу). Стоимость таких окон значительно дороже аналогов, поэтому монтаж алюминиевых конструкций в каркасном доме проводится нечасто.

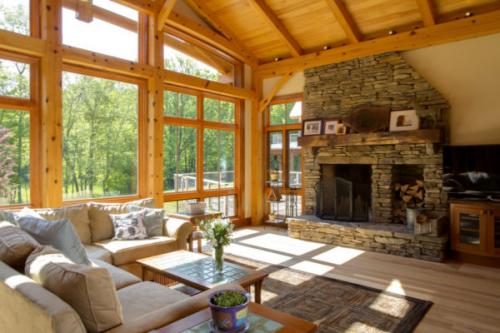

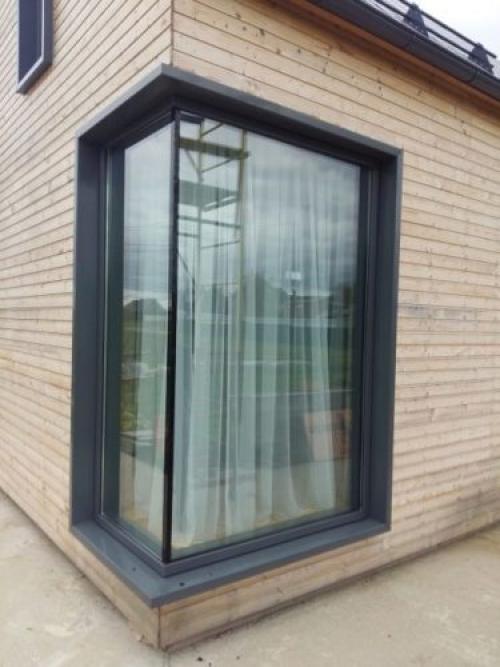

Панорамные окна

Наполнить каркасный дом естественным светом помогут эффектные панорамные окна, занимающие все пространство от пола до потолка. В зависимости от ваших предпочтений, они могут быть раздвижными и складными. Выполненные из высококачественного армированного стекла, такие конструкции отличаются максимальной надежностью, подходят для остекления комнат, предназначенных для отдыха.

Обратите внимание! Максимальная площадь окна составляет 6 кв. м. Конструкция большего размера не справляется с ветровыми нагрузками и другими неблагоприятными погодными условиями.

В каркасный дом лучше установить окна, изготовленные из дерева. Сам каркасник представляет собой сооружение со слабой вентиляцией, а ПВХ окна сделают помещение более душным. Если же постоянно использовать режим микропроветривание, как рекомендуют некоторые «эксперты», помещение быстро заполнится морозным воздухом. Ставить алюминиевые рамы нецелесообразно из-за высокой стоимости и низких тепловых свойств.

Установка окон в деревянном доме цены. Расчет общих расходов

Зная стоимость оконной рамы или блока, а также стоимость единицы объема каждой статьи расходования, можно самостоятельно определить общие расходы на их установку. Итоговый расчет будет отличаться для деревянных и каменных домов, а также для оконных рам с остеклением и деревянных окон со стеклоблоками.

Смета на установку двустворчатых деревянных окон в частном деревянном доме, размером 1320х1470 мм:

Данный расчет согласуется с общей динамикой цен при установке различных модификаций деревянных окон для деревянных частных построек. При этом окна со стеклопакетом стоят на 40-50 % выше, чем обычные рамы с листовым остеклением.

Смета на установку трехстворчатых вариантов в многоэтажном доме, размер 1479 х 2070 мм:
