Особенности установки пластиковых окон в деревянном доме. Первый этап – монтаж обсады: когда необходим

Особенности установки пластиковых окон в деревянном доме. Первый этап – монтаж обсады: когда необходим

Усадка и сезонная подвижность грунта – главные враги бревенчатого, брусового дома. В результате воздействия извне заданные параметры строения меняются, иногда существенно. Чтобы их компенсировать, придумали технологию установки окон в бревенчатый (или брусовой, каркасный) дом с применением дополнительного элемента – обсады (или окосячки). Главная цель конструкции – защитить окна от перекоса, кручения, прогиба.

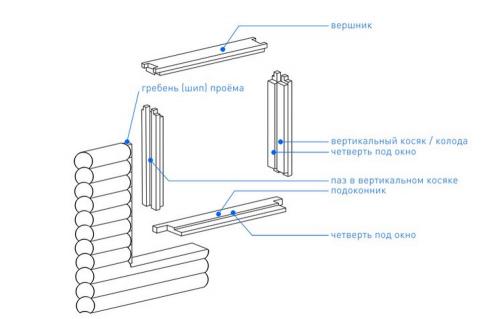

►Обсада (окосячка) – это рама из верховины, двух боковин и подоконника снизу, с краями, закрепленными между собой по методу шип-паз, и установленная по внутреннему периметру оконного проема. По сути, ПВХ окно вставляется не в сам проем, а в обсаду. Рама служит своего рода демпфером, компенсирует давление со стороны деревянного сруба в процессе усадки.

Тонкости выбора материала для окосячки в соответствии с климатическими условиями в регионе, с влагостойкостью и другими физическими параметрами древесины указаны в ГОСТах. Не инженеру сложно разобраться в технологических нюансах. Чтобы не отменять процесс установки пластиковых окон в деревянный дом своими руками или не переносить его на более поздний срок, приведем несколько дельных рекомендаций на этот счет:

• Монтаж окон в новый дом лучше проводить хотя бы через год – это период, когда усадка происходит особенно интенсивно;
• Рекомендуемая ширина усадочного зазора (расстояние между верхним венцом сруба в проеме и обсадой): до 5-6 см в бревенчатом доме, до 4-5 см в брусовом доме и до 4 см в строении из клееного бруса;
• Если вы решили заменить старые окна на пластик в деревянном доме, который стоит 5 и более лет, то зазор можно сократить до минимальных 4 см;
• Считается, что обсаду можно не делать в домах, построенных по каркасной технологии. В таких сооружениях проемы для окон и дверей уже спроектированы с запасом прочности, и элементы конструкции сами поддержат необходимый уровень жесткости;
• Некоторые предпочитают упростить процедуру установки пластиковых окон в дома из дерева, построенные 10 и более лет назад. Существует мнение, что давно эксплуатируемые конструкции уже полностью прошли усадку и практически не деформируются.

Другая часть экспертов считает, что обсаду выполнять нужно в любом случае, чтобы полностью исключить риск деформации окна. К тому же процесс монтажа окосячки не является технически сложным.

Установка пластиковых окон в деревянном доме без окосячки. Требования к монтажу ПВХ-конструкций в срубе

Установка ПВХ-окон относится к ответственным работам, поскольку от ее качества зависит создание нормальных условий проживания в доме и безопасность проживающих.

Для этого разработаны десятки нормативных актов, которые регламентируют все рабочие стадии, начиная от производства материалов для выработки оконных узлов, технологии изготовления, хранения готовых изделий, доставки их на место, а также монтажа и эксплуатации такого окна в деревянном строении.

Основные нормативные документы, которые должны учитывать все участники процесса — производители блоков, установщики и владельцы:

1. СанПиН № 2.1.2.2645.10 — установлены условия проживания: по температуре внутреннего воздуха, относительной влажности и предельному уровню шума.
2. ГОСТ № 30674 , изданный в 1999 г, определяет основные конструктивные требования к окнам.
3. ГОСТ № 23166 , изданный в 1999 г., определяет условия изготовления ПВХ-окон.
4. ГОСТ № Р 52749 , изданный в 2007 г., требования к монтажным швам ПВХ-окон.
5. ГОСТ № 30971 , изданный 2012 г., обладает самой полной информацией по установке ПВХ-окон.
6. СНиП №23-02 , изданный в 2003 г., определяет условия энергоэффективности оконного блока.

Основные требования ГОСТ к установке металлопластиковых окон в деревянных стеновых проемах:

1. Оконная рама должна иметь меньший размер, чем оконный проем: по ширине на 4 см, а по длине на 7 см.
2. Погрешность по горизонтали не может быть выше 1мм на 1 м длины рамы.
3. Для крепления запрещено использование пены, только механические крепежи.
4. Основательные требования предъявлены к сборочному шву, снаружи ставится водоизоляционная защитная мембрана, а внутри теплоизоляционный слой.

Важно! Также ГОСТ предъявляет особые требования по расположению оконной рамы в толще стены, оно определяется проектировщиком исходя из материала стен ее конструкции и расчета изотерм.

Нормы расположения ПВХ-окон в стене деревянного дома в зависимости от ее многослойности:

1. Однослойные стены — 2/3 глубины проёма от внешней плоскости стенки.
2. Сборные стены — 1/2 глубины проёма от внешней плоскости стенки.
3. Изолированные стены из бревен с изолирующим слоем в середине конструкции — на линии установки утеплителя.
4. Бревенчатые стены — 2/3 глубины проёма от внешней плоскости стенки.
5. Бревенчатые стены с внешним утеплителем — окно устанавливается насколько можно поближе к внешней плоскости стенки, непосредственно с изоляционным слоем.

При установке на стене внешнего утеплителя преимущественным вариантом считается метод осаждение рамы, когда она частично выступает за плоскость стенки и закрыто утеплителем по всему периметру.

Источник: https://amerikanskie-okna.aystroika.info/novosti/ustanovka-plastikovyh-okon-v-v-derevyannom-dome-osobennosti

Пластиковые окна в старые косяки деревянного дома. Особенности оконных конструкций из поливинилхлорида

Пластиковые окна представляют собой конструкцию из поливинилхлоридной рамы с металлическим профилем внутри и стеклопакетов. Они бывают двойными и тройными. Между стеклами стеклопакетов выкачан воздух. Вся конструкция, собранная в готовое окно, полностью герметична и обеспечивает все необходимые потребительские свойства. Особенности материалов, технология производства профилей и стеклопакетов, а также их сборка в единое целое позволили наделить пластиковые окна важными преимуществами:

• Они прекрасно защищают от холода, благодаря стеклопакетам с вакуумом и конструкции пластикового профиля.
• Обладают повышенными звукоизоляционными качествами по тем же причинам.
• Их форточки настолько идеально подогнаны, что исключают любых перекосов при правильной регулировке и установке.
• Срок эксплуатации таких окон превышает 50 лет.
• Они не требуют никакого ухода, кроме чистки и смазки шарниров.
• У них эстетичный внешний вид и богатый выбор моделей и расцветок профиля.
• Стоимость пластиковых окон значительно ниже аналогичных по свойствам и качеству деревянных.

Обычное пластиковое окно с двумя створками

Важным моментом является то, что установка окон из пластика вполне возможна и самостоятельно при соблюдении определенных правил. Если для кирпичных и бетонных стен она не представляет никакой сложности, то для монтажа пластиковых конструкций в деревянных домах необходимо учитывать ряд обстоятельств, о которых пойдет речь далее.

Источник: https://amerikanskie-okna.aystroika.info/novosti/ustanovka-plastikovyh-okon-v-starom-derevyannom-dome

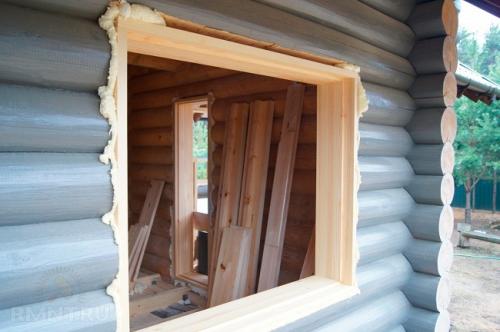

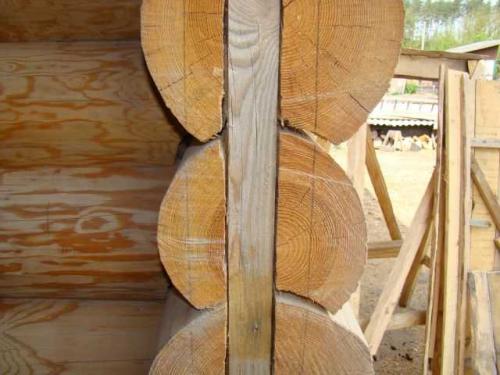

Глубина установки окна в деревянном доме. Назначение обсады и ее разновидности

Дерево реагирует на усыхание неравномерно. Более всего меняются линейные размеры поперек направления волокон, а продольные размеры почти остаются неизменными. При усадке деревянного дома из бревна или бруса уменьшается высота стены, и соответственно высота проемов (оконных, дверных). Чтобы окно не «сжималось», а его подвижные створки не заклинивались, устанавливают черновую деревянную раму — обсаду.

Она компенсирует влияние усадки за счет следующих факторов:

• скользящего способа вертикального крепления к стене в проеме;
• зазора между верхней доской черновой рамы и верхним венцом самого проема;
• использования для окосячки исключительно сухой древесины, которая прошла уже этап усушки.

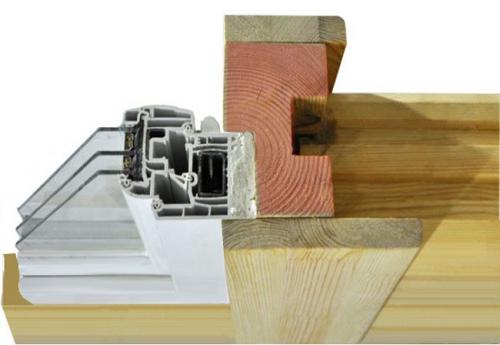

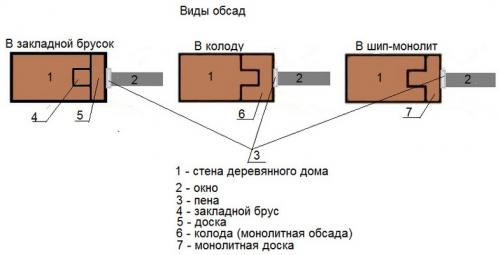

Существуют разные виды окосячек, отличающихся между собой способом создания скользящего крепления. Хотя основной принцип фиксации обсадной рамы в проеме одинаков — это соединение типа «шип и паз».

Можно выделить следующие варианты:

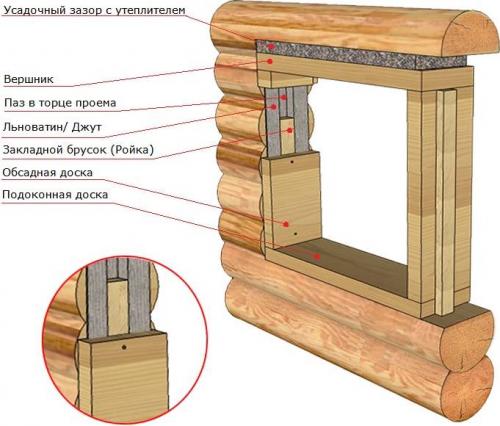

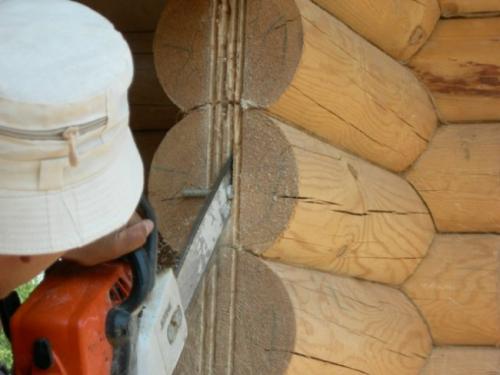

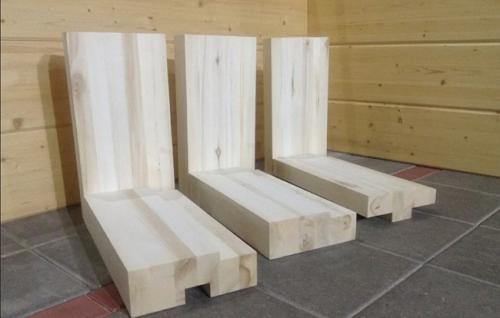

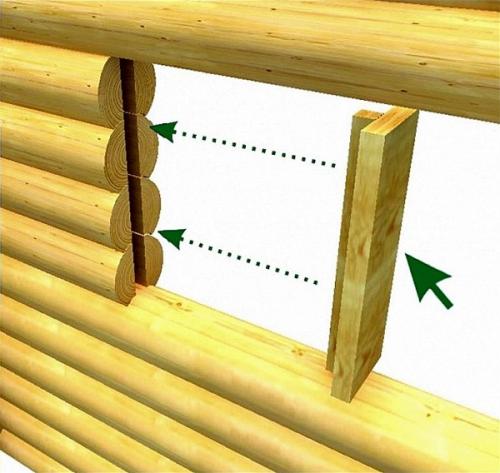

• Пазы вырезают в торцах боковых стен проема. Обсадную раму изготавливают заранее из обычной строганой доски. К ней в комплект заготавливают закладные бруски, сечение которых должно быть меньше ширины и глубины паза. Бруски закладывают в пазы, чтобы они в них свободно скользили. К брускам крепят обсадную раму. Достоинство способа — простота изготовления. Недостатки — щель между закладными брусками и обсадой, а также риск того, что шурупы могут вылезти сбоку бруска и заклинить его в пазу проема.

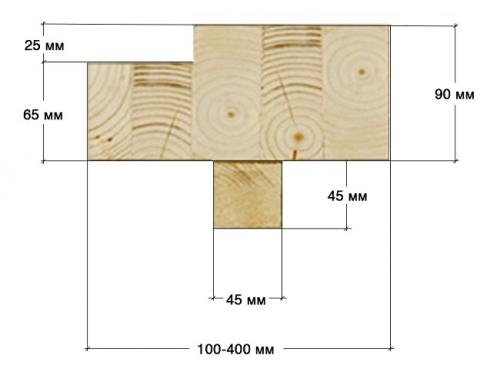

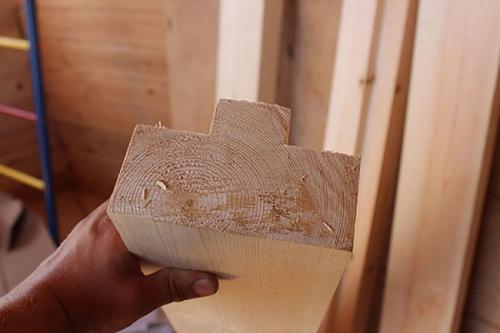

• Пазы вырезают в боковых стенах проема. Для боковых стоек обсадной рамы используют профилированный брусок с «Т-образным» сечением. Сборку рамы проводят на месте (в самом проеме), заложив шипы боковых стоек в пазы проема. Достоинство — отсутствие щелей в обсадной раме. Недостаток — сложность сборки.

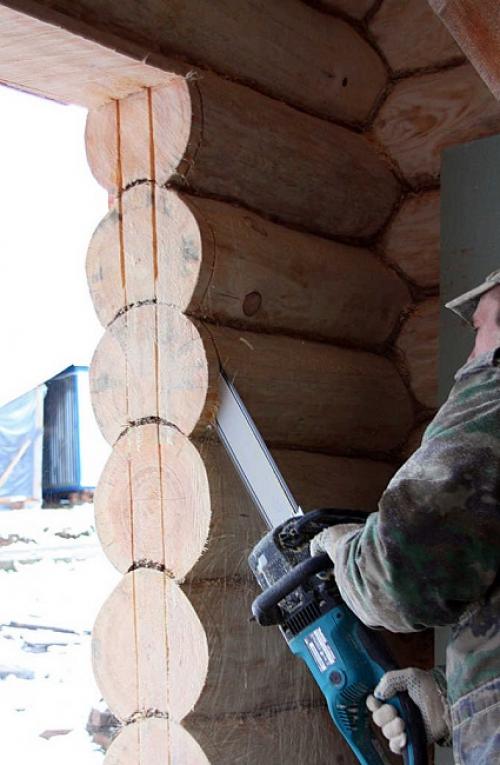

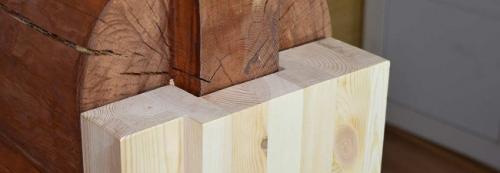

• Шипы вырезают в боковых стенках проема. Пазы делают в боковых стойках обсадной рамы. Сборку обсады проводят на месте. Достоинства и недостатки такие же, как и во втором варианте.

Если говорить о внутренней части обсадной рамы, то она может быть такой же, как и оконный проем кирпичного дома — гладкой или профилированной (с четвертью).

Эта часть обсады определяет способ монтажа самого окна.

Замена окон в деревянном доме на пластиковые. Установка пластиковых окон своими руками в деревянный дом. Технология установки. Инструкция, фото

Установка пластиковых окон своими руками в подготовленную окосячку деревянного дома, как и другие строительно-монтажные работы, осуществляется с помощью строительного уровня и отвеса.

Очень важно, чтобы пластиковые окна в доме стояли строго по уровню, иначе открытая, например, створка окна будет сама закрываться или наоборот открываться под собственным весом. Таким образом, технология установки пластиковых окон в окосячку деревянного дома включает в себя перед креплением окна выставление его по уровню и отвесу.

Вот наша, собственным опытом разработанная, инструкция по установке пластиковых окон в сруб.

Сначала хочется отметить один момент, о котором нужно будет вспомнить во время покупки пластиковых окон: Когда будете покупать окна, хорошо бы сразу купить для них монтажные крепления, в идеале по 6 штук на одно окно.

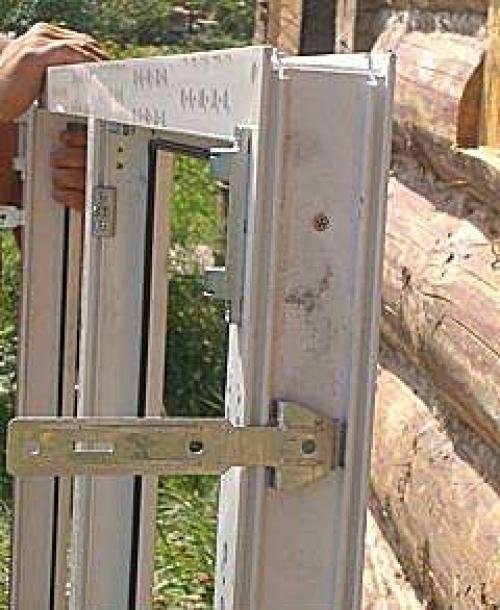

Это железные пластины (см. фото) которые с помощью небольших усилий закрепляются в специальных технических салазках по бокам оконной рамы. Таким образом, рама крепится к окосячке с помощью саморезов сквозь эти монтажные крепления.

Многие установщики пластиковых окон при установке крепят окно просверливая раму насквозь, но это ведь нарушение технологии, да и герметичность специальных воздушных камер в профиле пластикового окна таким образом нарушается, поэтому это не наш метод.

Пластиковые окна в деревянном доме вообще вещь по идее очень капризная, но если соблюдена правильная технология установки, то такие окна в вашем доме прослужат долго, не расстраивая своих хозяев всяческими перекосами и прочими неполадками.

Для того, чтобы установка окон своим руками не превратилось в мучение, советуем вам снять с рамы окна оконные створки. Для их снятия необходимо вытащить штырьки из петель. Без оконных створок рама весит немного, и кантовать её будет гораздо удобнее, что серьезно облегчит установку окон.

Инструкция действий по установке пластиковых окон в подготовленную окосячку деревянного дома такова:

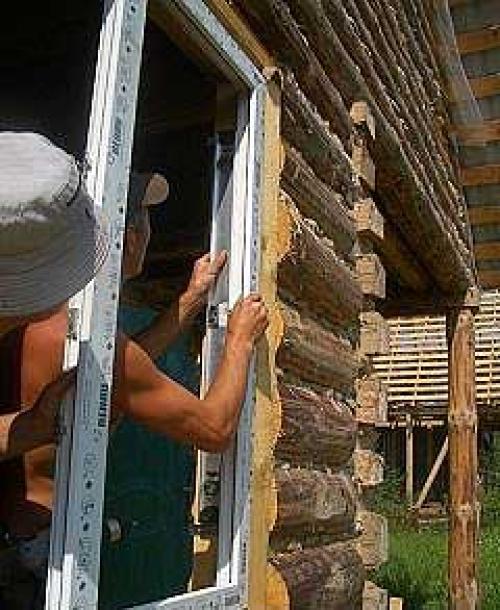

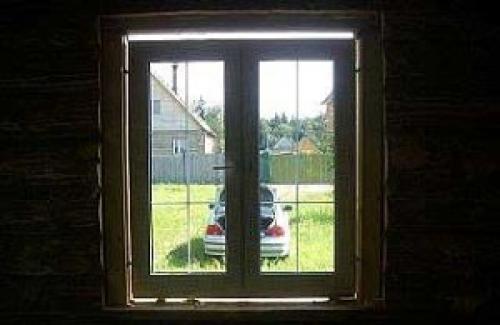

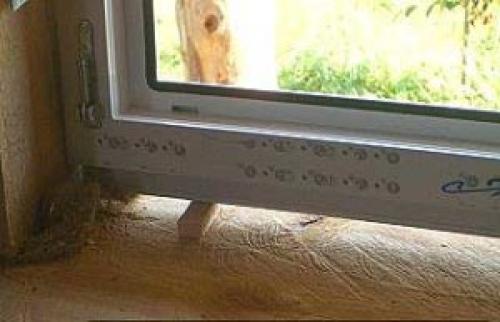

Выравниваем окно. Ставим окно на нижнюю часть проема на щепки толщиной примерно 2см и регулируем его по уровню горизонтально. Для выставления горизонтального уровня лучшим инструментом на наш взгляд является водяной уровень.

Воду не обманешь, она всегда выравнивается по уровню горизонта.

Таким образом, установив окно точно по уровню горизонта, подкладывая для этого щепки нужной толщины под раму, оставит снизу примерно двухсантиметровый зазор для запенивания монтажной пеной, переходим к выставлению уровня вертикального, чтобы створки окна не жили своей жизнью.

Как выставляется вертикальный уровень при установке пластикового, да и любого другого окна, думаю, подробно объяснять не стоит, на фотографии все хорошо видно.

После того как поставили окно по уровню, крепим его к окосячке саморезами через вышеупомянутые монтажные крепления.

Тут есть один технологический момент – не попадите саморезом в гребень бревна, на котором сидит окосячка.

Лучше вкрутить саморез чуть наискосок, чем лишить конструкцию окосячки независимости от сруба в плане свободного хода лафетов по гребням бревен.

Следующим шагом в нашей инструкции по установке пластиковых окон в деревянный дом будет крепление оконных створок. Повесить створки на окно нужно обязательно до запенивания, если же запенить раму без створок, монтажная пена может чуть погнуть раму, и створки будут плохо закрываться/открываться.

Таким образом, если правильно соблюдена технология и ровно выполнена установка окосячки и пластикового окна, ваше окно должно встать таким образом, что со всех сторон от рамы до окосячки останутся расстояния примерно по 2 см для монтажной пены.

А над верхней частью окосячки останется зазор до бревна 5-10см для усадки сруба, чтобы когда он полностью высохнет, верхние бревна не давили на окна.

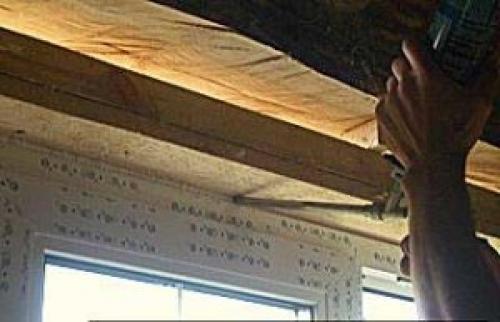

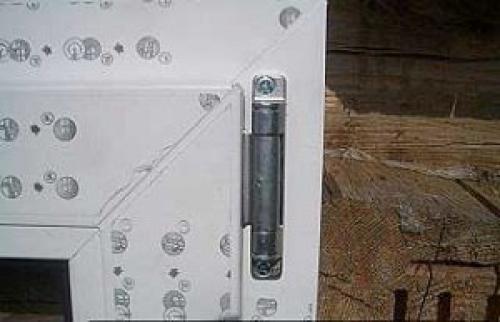

Запенивание окна. Контрольная проверка – На уже закрепленном, но еще не запененном окне, с вставленными створками, открываем окно и смотрим.

Если открытая наполовину створка пластикового окна не пытается открыться дальше или наоборот закрыться, значит наше окно установлено правильно и можно запенивать раму монтажной пеной.

Вот такая у нас технология установки пластиковых окон своими руками вышла. Надеемся, вам пригодится в строительстве вашего деревянного дома! Удачного строительства!

Нужна ли обсада в старом деревянном доме. Чем отличается установка окна в деревянном доме от установки окна в квартире?

В квартире окна крепятся напрямую к стенам. Саморезом через раму и заглубились в стену. Потом запенили. А когда пена высохла, ее обрезали и сделали откосы. Также окно (и двери) устанавливаются в каменных домах и каркасных.

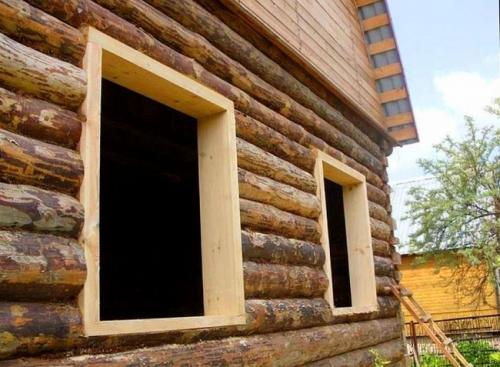

В отличие от квартирной истории, в деревянном доме окна устанавливаются в специальный короб, называемый обсадой. То есть окно крепится не напрямую к стене, а к каркасу из бруса, который в свою очередь закреплен в проеме на направляющих (соединение шип-паз).

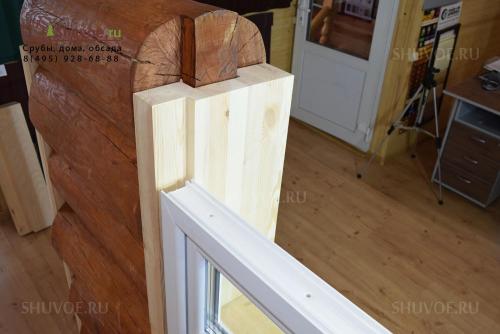

Посмотрите на картинку, будет понятнее.

Правильная установка пластикового окна в деревянном доме — окно вставлено в короб из бруса, который скользит в проеме и не мешает усадке дома.

Причина такого способа установки окон — в усадке деревянных домов.

Усадка появляется из-за того, что дома строят из свежей (сырой) древесины. Влажность бревен достигает 80%. Свежесрубленный дом начинает сохнуть. При высыхании древесины ужимается. Кто жил в деревне, наверняка помнит как болтается рассохшаяся ручка топора.

Древесина сохнет – диаметр бревен уменьшается – а вместе с ней и высота стены.

Поэтому важно, чтобы оконный блок (окно + обсада) как бы плавал в стене. Скользил по направляющим. Если мы поставим окно в срубе как в квартире (то есть прикрепим оконную раму саморезами в стену), то бревно застрянет на саморезе и повиснет. А нижнее бревно будет дальше усаживаться и между ними появится щель. Возможно вы даже увидите улицу.

Еще раз кратко – отличия между деревянным и каменным домом в том, что в деревянном доме окна устанавливаются в обсаду.

Установка пластиковых окон в брусовом доме. Установка пластиковых окон в дом из сруба

На сегодняшний день окна ПВХ все чаще устанавливаются в деревянных постройках – нет никакого смысла устанавливать в бревенчатые строения простые деревянные окна, которые имеют низкие свойства теплоизоляции. Специалисты, занимающиеся проблемами внедрения новых технологий строительства, утверждают, что использование современных пластиковых окон куда более практичное решение.

Пластиковые окна состоят из нескольких основных элементов:

• герметичного стеклопакета, который обладает двумя контурами уплотнителя между рамой и створкой;
• пластиковой рамы из ПВХ-профиля;
• фурнитуры, позволяющей удобно открывать и закрывать окно.

Важно, чтобы установка всех составляющих происходила в соответствии с технологией процесса – монтаж пластиковых окон в домах из бруса обладает многими особенностями, которые, к сожалению, учитывают не все компании. Неправильно выполненный монтаж негативно отобразится на сроке эксплуатации конструкции, а значит, есть смысл рассмотреть пошагово, как будет проходить этот процесс.

В первый год после постройки из-за усушки дерева бревенчатый дом ощутимо оседает, теряя до 10% высоты. По этой причине ПВХ-окна не могут устанавливаться в проемы. Подсыхающее бревно давит на профиль, что затруднит его открывание и сможет повредить раму. В результате, владельцу понадобится срочный ремонт.

Чтобы не допустить такое неприятное происшествие, окно нужно установить в «окосячку» или «обсаду», то есть из бруса собирается каркас, который компенсирует усадку стен. Каркасом обеспечивается вертикальное беспрепятственное перемещение оконных блоков, а также усиливает прочность всего дома. Обсадные коробки не жестко крепятся к стенам, а посредством брусков скольжения. Поэтому важно выполнить устройство вертикальных пазов заранее.

К сожалению, при работе на этот пункт обращает внимание небольшое количество ремонтно-строительных организаций, что часто приводит к необходимости ремонта в будущем – если только за монтажом «окосячки» не проследит сам хозяин.

Более того, для придания окнам традиционного внешнего вида стоит использовать фальшпереплеты. Они представляют собой тонкий декоративный профиль, который наклеивается с двух сторон.

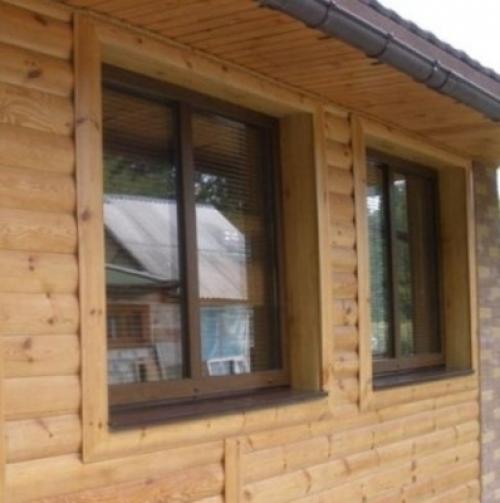

Установка пластиковых окон в деревянном доме по ГОСТу. Стандартные размеры пластиковых окон в деревянном доме по ГОСТу

Представление о деревянном доме как о простом деревенском жилище без особых удобств уходит в прошлое. Сейчас деревянные дома при общем стремлении к природным материалам опять популярны. Однако, остановив свой выбор на таком доме, не стоит отказываться от преимуществ, которые стали привычны в городах. Одно из таких преимуществ – пластиковые окна.

Пластиковые окна в деревянном доме

Как выбирать окно

Стандартные размеры пластиковых окон в деревянном доме не должны отступать от требований ГОСТ 23166-99, который оговаривает все моменты по конструкции, эксплуатационным характеристикам и установке любых оконных блоков. Еще при проектировании дома должны быть решены вопросы по виду оконных рам, по расположению и размеру окон.

Виды остекления:

• Одинарное остекление;
• Двойное остекление;
• Тройное остекление.

Выбор вида остекления зависит от того, где расположен дом. Для зон с достаточно холодным климатом выбирают тройное остекление. Двойное остекление хотя и не дает такую защиту от холода как тройное, но позволяет достичь лучшей освещенности помещений за счет меньшего поглощения света. Эти особенности заставляют при выборе окон учитывать различия в весе разных видов остекления. Для получения хорошей освещенности при тройном остеклении нужен оконный блок большего размера, чем при двойном освещении и вместо двухстворчатого окна может потребоваться установка трехстворчатого.

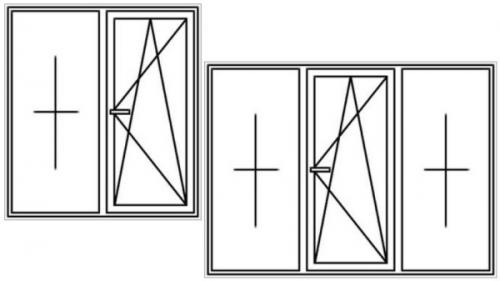

Окна с двумя и тремя створками

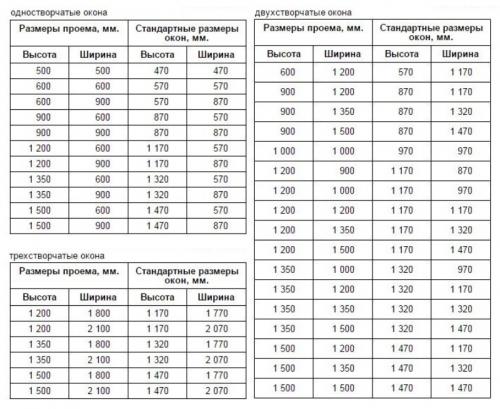

Стандартные размеры окон

В зависимости от того какой вид остекления нужен для дома и сколько створок будет у окна должны быть подготовлены проемы в стенах дома с учетом обсадной коробки.

Стандартные размеры окон

Обратите внимание! От площади остекления зависит не только стоимость самого оконного блока, но и цена, которую придется заплатить за изготовление обсадной коробки и за установку оконного блока.

Как выдержать размеры окна в деревянном доме.

Обсадная коробка – это вынужденная мера, которая позволяет защитить оконный блок при усадке деревянного дома. Новый дом из дерева будет сохнуть около 5 лет, и все это время будет проходить усадка сруба. Обсадная коробка устанавливается так, чтобы создать зазор для усадки дома по вертикали и зафиксировать размеры бревен по горизонтали. Все эти меры дают возможность устанавливать пластиковые окна под стандартный размер, не опасаясь деформации.
