Изготовление и установка деревянного окна своими руками. Технология установки деревянных окон, особенности монтажа своими руками

Изготовление и установка деревянного окна своими руками. Технология установки деревянных окон, особенности монтажа своими руками

Выполнение монтажных работ со стандартными оконными конструкциями и в стиле «евро» (финские, немецкие) основано на разработанных правилах, определенных в ГОСТах.

Деревянные окна считаются востребованным продуктом, и в последние десятилетия производятся по современным технологиям, высокого качества, и с усовершенствованными стеклопакетами.

Экологичность, прочность, плотность, хороший изгибающий момент, вариативность типов, морозостойкость, хорошая звукоизоляция и теплозащита – это те моменты, которые полностью характеризуют современные деревянные оконные системы.

Какие нормативы используют при установке окон, условия, схемы, расходные материалы, возможные ошибки, стоимость и другие важные нюансы, предлагаем узнать из данной статьи.

, разработанные по чертежу заказчика, эксплуатация, требования к древесине.

В любых правилах, касающихся деревянных конструкций, указывается на качество расходных материалов, отсутствие дефектов обработки бруса. Также обращается внимание на зазоры в притворах, которые не должны быть больше (2 мм) и состояние швов, требующих обязательной герметизации.

Существует много документов, регламентирующих монтаж деревянных конструкций (в РФ их больше 18). Основными из них считаются:

• ГОСТ 23166-99 .

В представленных нормативных документах подается информация об оконных конструкциях, описывается область их применения, рассказывается о типах, условиях производства и монтажа, детально поясняются основные термины, и даются отсылки к другим ГОСТам и СНиПам, регулирующим качество полученных изделий.

Соблюдение регламентированных монтажных технических норм позволит качественно произвести все работы, получить безопасную конструкцию, без потери ее эксплуатационных характеристик.

Как правильно установить?

К основным правилам замены или монтажа стандартных и евроокон, регламентированных многочисленными ГОСТами относят :

1. Обязательное составление схемы и замеры проема, для установления конструкции. Проем должен быть полностью подготовленным, чистым, оштукатуренным, без сколов и трещин.
2. Габариты для проема формируют таким образом, чтобы они превышали оконную коробку до 2 (см) с трех сторон по периметру, кроме нижней части, которая должна быть больше (до 6 см).
3. Проведение монтажа должно обязательно контролироваться строительным уровнем.
4. Показатели отклонений от геометрического уровня не могут больше, чем 1,5 (мм) на 1 (м) общей длины оконной системы, и больше 3 (мм) по высоте.
5. Формирование швов должно включать в себя несколько слоев (3-4), с защитой от внешних атмосферных явлений.
6. Защитная функция монтажного шва обязана включать в себя утепление, паро- и гидроизоляцию.
7. Дополнительную герметизацию по швам можно выполнять с помощью таких лент, как: уплотнительная, пенополиуретановая. Добавлять можно также полосы минеральной ваты.
8. В качестве герметика разрешается использование монтажной пены.
9. Поверхность оконного пролета и самой древесной конструкции желательно обрабатывать антисептиком и полимерным веществом. Это предотвращает появление грибков и упрочняет защиту дерева.
10. Между элементами крепежа допустимая длина – не больше 80 (см).
11. Глубина установления оконной конструкции зависит от материала стены, количества ее слоев, и составляет, в среднем, на практике 1/2 (середину несущей стены).
12. В помещении должна быть комфортная температура – 20-23 °С. При этом рекомендуемая влажность – 55-60%. Так окна не будут образовывать конденсат и запотевать.
13. Крепежные и вспомогательные элементы должны соответствовать техническим нормативам, иметь маркировку, сертификацию и гарантии от производителя.

Окно своими руками без станков. Смекалочка: простое самодельное окно за 1000 рублей в домашних условиях

Окно для дома или дачи можно легко сделать своими руками за пару часов, для этого даже не потребуется наличие столярных станков и приспособлений. Обойдемся самым простым инструментом, который есть почти у каждого домашнего мастера.

Изготовление рамы

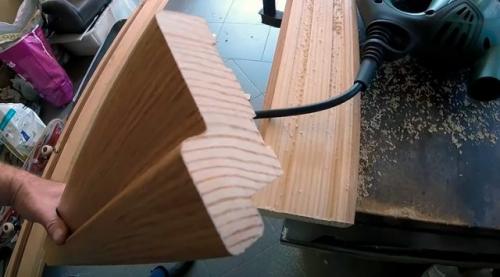

Для создания рамы потребуются заготовки для дверных коробок. Можно найти в продаже шпонированные коробки покрытые лаком или из массива. Выбирать лучше коробку из массива, потому что шпон уязвим к перепадам температур и может отслоится со временем. Цвет можно подобрать под фасад, или купить некрашенные детали и придать им любой цвет. А если поискать залежалый товар со скидкой, можно неплохо сэкономить.

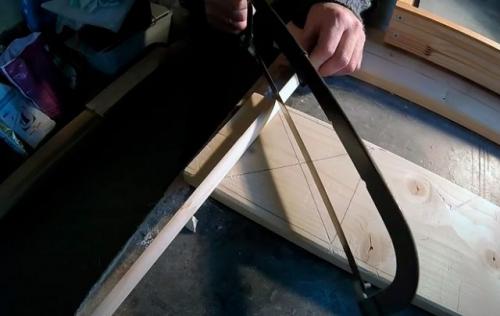

Распиливать и торцевать коробку можно с помощью ножовки по дереву или электролобзика. Отпиленные углы должны быть ровными, 90 градусов.
Длина горизонтальных деталей определяется легко: берем ширину стеклопакета, прибавляем к ней две толщины косяка в самом узком месте и прибавляем зазор 5 миллиметров. Вертикальные детали будут равны высоте стеклопакета, плюс 5 миллиметров.

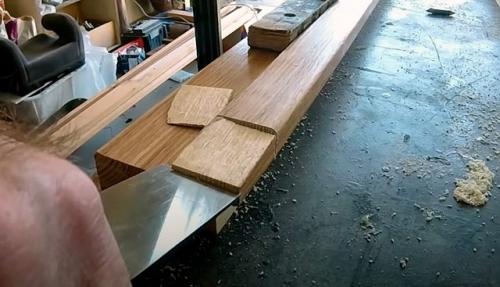

Для соединения деталей в раму проще всего срезать часть четверти в месте стыка. Это нужно будет сделать для двух из четырех деталей рамы. Чтобы не повредить шпон, сначала надпил делается ножовкой по металлу, потом продолжаем обычной ножовкой по дереву. Когда отпилим четверть по вертикали, ее можно будет снять стамеской.

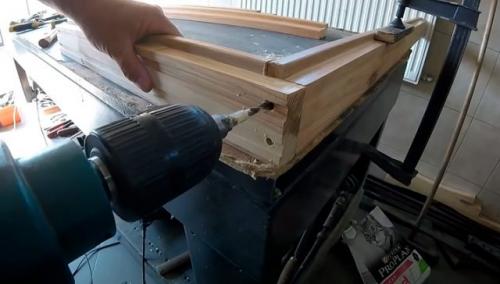

Для крепкого соединения деталей можно воспользоваться мебельными конфирматами. Для сверления отверстий под них существуют специальные сверла, но если их нет, можно обойтись двумя обычными сверлами по дереву или металлу: 5 мм и 7 мм для заглубления под шляпку. Все стыки желательно проклеить ПВА.

Установка стеклопакета

Основная часть расходов на окно — стеклопакет. Где найти дешевый стеклопакет? Вариантов много:

• На любом оконном производстве есть неликвид, и можно найти стекло с небольшим дефектом в два раза дешевле обычного.
• Можно найти стеклопакеты Б/У.
• Можно использовать стеклопакеты от пивных холодильников.
• В новостройках после сдачи дома почти всегда меняют стандартные окна и выставляют новые окна на мусорку.

Перед установкой стекла, поверхность рамы и стеклопакета обезжиривается.

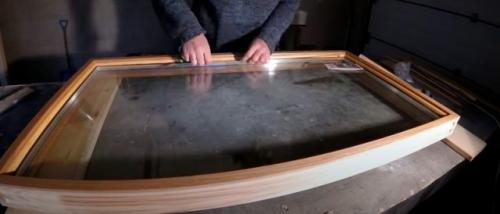

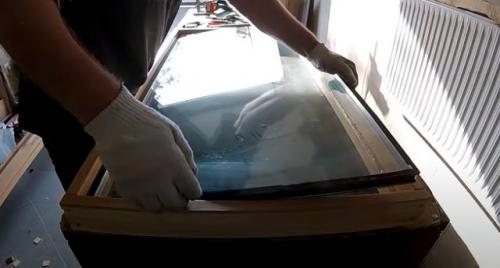

Стекло приклеивается на прозрачный силиконовый герметик. Если вы хотите получить возможность разбирать окно, силикон лучше заменить на уплотнительную резинку.
Вторая сторона стекла закрывается оконным штапиком. Стекло будет держаться и так, штапик тут несет скорее декоративную функцию. Штапик нужно запилить под 45 градусов. Для этого потребуется дешевое пластиковое стусло для ножовки. Но если его нет, не беда: можно начертить виртуальное стусло и ориентироваться по нему. Штапик узкий, поэтому неточности в пару миллиметров будут незаметны.

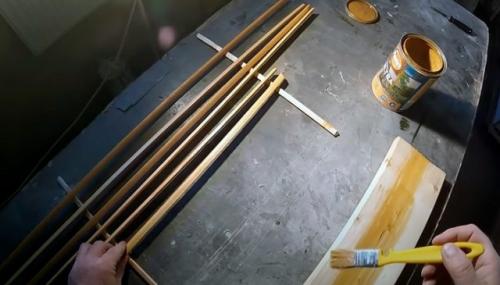

Чтобы штапик не выделялся на фоне рамы, предварительно его можно покрасить и покрыть лаком.
Штапик прибивается на мелкие гвозди к раме. Чтобы не разбить и не поцарапать стекло, нужно положить на него подкладку и водить молотком вдоль стекла, не отрывая молотка.

Расходы

Расходы на окно 58×108 см:

Однокамерный стеклопакет 53×103 см. Площадь остекления 0,55 м². Если покупать абсолютно новый стеклопакет, за такой размер возьмут 700 рублей. Если покупать уценку, можно сэкономить в 2 раза — 350 рублей.

Две заготовки для дверной коробки, покрытые дубовым шпоном — со скидкой 300 рублей.

Штапик, силикон, конфирматы 250 рублей.

Итого 900—1300 рублей. В зависимости от того, где вы достанете стеклопакет.

Внешний вид самодельного окна получился даже лучше, чем неуместные белые пластиковые окна. А экономия на материалах и простая конструкция позволяют сделать такое окно за пару часов и 1000 рублей. Для удешевления и простоты сборки, окно сделано глухим. В маленьком доме окна можно помыть и с улицы, а вентиляция делается без использования форточки. При желании можно собрать каркас из таких же заготовок, и подвесить в него на петли это окно.

Источник: https://amerikanskie-okna.aystroika.info/stati/izgotovlenie-derevyannyh-okon-svoimi-rukami-podgotovitelnyy-etap

Как сделать простое деревянное окно своими руками. Как изготовить деревянное окно своими руками

Главный момент в сборке деталей нового деревянного окна – это ювелирная точность. Если же вы неуверены в своих силах, то лучше обратится к профессионалу или заказать уже готовое окно, изготовленное на производстве.

Необходимые инструменты:

• шуруповерт;
• дрель;
• стеклорез;
• электрорубанок;
• молоток;
• стамеска.

Этап № 1. Подготовительные работы

Для того чтобы изготовить окно необходимо создать эскиз. Для этого вы четко должны знать размеры будущего окна и его функциональность, например, будет оно раскрываться или нет, количество створок и форточек.

Эскиз чертится с соблюдением масштабов. Это важно для того, чтобы правильно рассчитать количество материала, расположение засовов и петель, ручек и щеколд. Представленное

Кроме того, ведется расчет материала на данное окно. Расчет лучше делать с запасом, на случай, того, что деталь, в связи с нехваткой опыта, можно испортить

Этап № 2. Изготовление заготовок для окна

Важным моментом является выбор вида древесины. Наиболее популярны окна из массива сосны, кроме того, альтернативой может быть дуб.

Доска должна быть подготовлена к обработке, а именно просушена, не иметь деформаций и повреждений.

Согласно чертежу, выпиливают необходимые детали, которые позже будут соединяться между собой.

В работе с фрезеровочным станком необходим навык, поэтому целесообразнее будет воспользоваться электрорубанком и электролобзиком.

Кроме массива, можно в качестве рабочего материала использовать клееный брус. Он отличается прочной фактурой, а также устойчив к деформированию.

Для работы потребуется доска 150х50 мм.

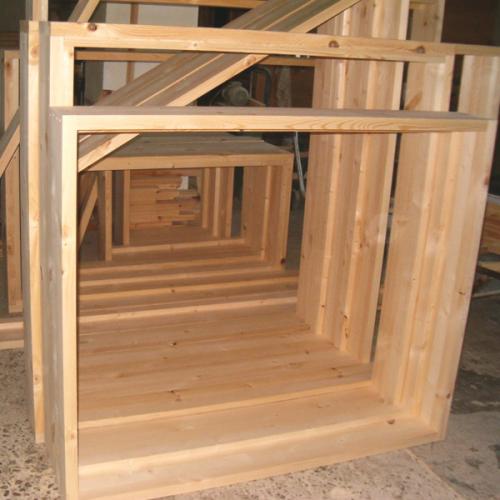

Этап № 3. Изготовление короба или рамы

В досках-заготовках делается канавка или паз, глубина которого 15 мм, паз представляет собой выемку в форме буквы Г. Таких деталей нам потребуется сделать четыре одинаковых.

Соединяют между собой детали короба при помощи столярного клея или клея ПВА. В готовом прямоугольнике просверливают отверстия по углам и забивают стержень 3-4 см. Этот клин обеспечивает надежное соединение деталей под прямым углом.

Короб готов. Его помещают в оконный проем и закрепляют дюбелями. По периметру запенивают зазоры монтажной пеной.

Этап № 4. Изготовление окна

Для рамы необходим брус 6х4 см. Форма и конструкция зависит от количества отсеков, стекол и размера штапиков.

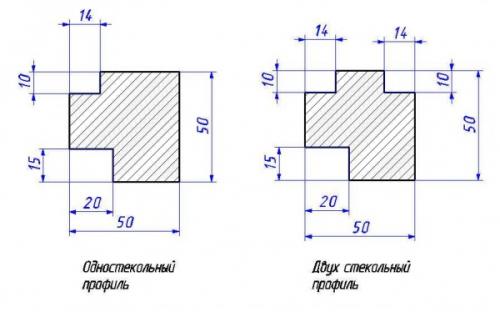

Существует два вида профиля:

• одностекольный;
• двустекольный.

Одностекольная конструкция включает в себя два паза: один для установки в короб, а другой для монтажа стекла.

Двустекольный профиль – более сложная конструкция, имеющая три паза, для двух стекол и короба.

Обычно используют стекло толщиной сечения 4 мм, при этом размер штапика будет 10 мм.

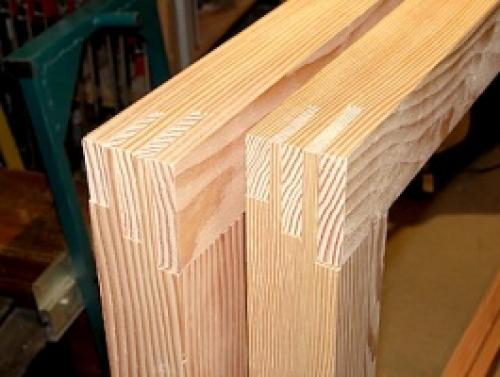

Из заготовок собирается основа рамы. Чтобы сборка была удобной, концы заготовок спиливают под углом 45 градусов. А предварительно подготовленный профиль стыкуется способом шип-паз, что обеспечивает надежное сцепление деталей и неподвижность конструкции.

Можно также рассмотреть другой вариант усиления – металлический уголок. Эта деталь продается в любом строительном магазине. Крепятся уголки в каждый угол конструкции при помощи саморезов. В настоящее время строители стали отказываться от такого метода, считая, что это не эстетично. Однако, если окно будет впоследствии окрашиваться краской, этот вариант можно рассмотреть.

Этап № 5. Монтаж стекол

Важность правильного расчета размера стекла обусловлена тем, что этот фактор определяет плотное прилегание стекла к раме, что отвечает за теплопроводность окна. Если в процессе монтажа образовались щели, то в такие окна будет дуть.

Важно! Мерки стекол перед резкой производиться с точностью до миллиметра.

Резка стекла производится стеклорезом, после чего острые края обрабатывают наждачной бумагой.

При осуществлении этого процесса необходимо соблюдать правила безопасности:

• обязательно работы должны проводиться в рукавицах с плотным резиновым покрытием, чтобы уберечь ладони рук от порезов;
• на лицо одевается маска;

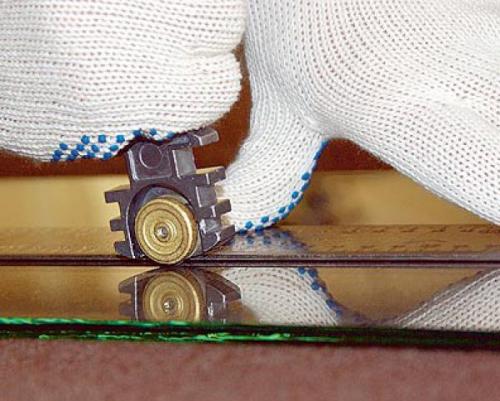

Работа стеклорезом имеет тоже свои тонкости. Итак, как резать стекло. Движения стеклореза по поверхности стекла должны быть плавными с умеренной степенью нажатия. Если вы недостаточно оказали давление, то надрез будет некачественным и при дальнейших действиях, вы получите зубчатый скол. Напротив, чрезмерное нажатие может продавить стекло, и вы рискуете пораниться его осколками.

Окна из фанеры своими руками. Набор инструментов для работы

Чтобы сделать своими руками самодельные деревянные окна, необходимо приготовить инструменты, которые будут нужны во время сборки:

• пила;
• стамеска или набор, если для рамы предусмотрено декорирование;
• молоток;
• рубанок;
• фреза.

Технология монтажа деревянного окна с применением монтажных колодок.

Следует приготовить деревянный брус либо полосы влагостойкой фанеры, столярный специальный клей, саморезы, металлические уголки, стекло. Для брусков лучше всего брать сечение в 50*150 мм или 50*50 мм. Перед тем как выбирать размеры досок или фанеры, необходимо составить чертеж. Он поможет правильно рассчитать материалы, определить, какая толщина будет оптимальной, какое количество стекла применять лучше для конкретного случая.

Для изготовления рамы рекомендуется использовать клееное дерево, то есть бруски, которые столярным клеем соединяются между собой. В итоге получается красивое и долговечное окно. Оно прослужит не один десяток лет. Клееный брус практически не подвержен негативным влияниям, включая перепады температур и влажности. Для окна это очень важно, так как его деформация, например, делает невозможным открывание створки. Клееный брус сегодня является распространенным материалом в строительстве: из него возводят дома, делают надежные перекрытия.

Можно брать и обычный брус из дерева, но надо помнить, что сроки его службы меньше . От влаги и негативных атмосферных явлений он может быстро деформироваться. Сроки службы для окна из обычного бруса будут меньшими, чем для окна из клееного. Подготавливать древесину надо заранее, клееный брус легко купить в уже готовом виде. Его необходимо только обработать антисептиком и антипиреном. После этого дерево оставляется для полного просыхания.

Деревянные окна своими руками со стеклопакетом. Подготовительный этап

Самостоятельное изготовление деревянного окна потребует наличия не только основных столярных инструментов, но и навыки работы с ними, т. к. потребуется соблюдение высокой точности. Из основного потребуется:

• рулетка;
• угольник;
• шуруповерт;
• дрель;
• рубанок;
• стамеска.

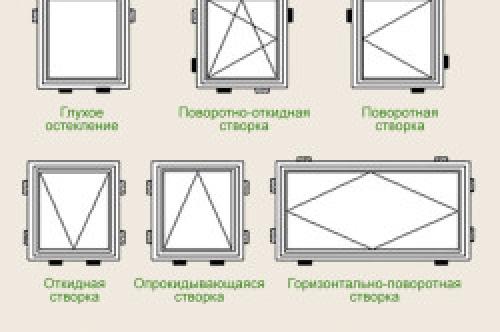

Можно использовать и станки, если они есть в наличии. Процессу непосредственного изготовления предшествует подготовительный, который включает в себя создание чертежа будущих конструкций. Чтобы их составить необходимо предварительно определить, какой именно будет конструкция окна:

• глухой;
• с двумя створками;
• с одной створкой.

В зависимости от установленной фурнитуры могут быть различные способы взаимодействия со створкой. Деревянные окна со стеклопакетами не исключают наличия форточек, поэтому о них также стоит подумать. Замеры для окна производятся непосредственно по месту, где оно будет монтироваться. Даже при визуально одинаковых габаритах могут быть различия в размерах проемов, что создаст проблемы при установке.

Если работа будет выполняться самостоятельно, тогда чертеж можно выполнить в свободной форме. Лучше, если будет соблюден масштаб, а это проще сделать на листке в клетку. Такой подход позволит более точно выполнить подсчеты необходимого материала, в который включается не только древесина, но и фурнитура в виде петель, щеколд и засовов.

Совет! Фурнитуру для своего окна можно приобрести в специализированном магазине или у тех, кто занимается сборкой металлопластиковых конструкций.

Использовать в качестве основы для окна можно любую древесину, вопрос будет заключаться только в удобстве обработки и сроке службы. В силу дешевизны и доступности многие останавливают свой выбор на сосне. Есть также вариант собрать раму окна из дуба. Не стоит этого делать, если это первый проект по изготовлению окна, т. к. обработка дуба может вызвать серьезные затруднения.

Самостоятельной просушкой древесины стоит заниматься при наличии достаточного опыта. В противном случае лучше приобрести готовые высушенные доски. Это связано с тем, что при нарушении технологии сушки, в древесине могут появиться трещины или доски деформируются. Стоит также обратить внимание на наличие сучков. Хорошо, если их не будет совсем, т. к. в процессе эксплуатации именно с них может начаться процесс гниения.

Следующим этапом является подготовка заготовок, которые выпиливаются согласно составленному чертежу окна. В процессе выпиливания можно оставить зазоры в несколько миллиметров, которые позже будут обработаны фрезерным станком. Если нет возможности использовать цельную доску, тогда подойдет и клееный брус. Довольно просто будет работать с доской сечением 15 на 5 см.

Дешёвые окна своими руками. Инструменты и материалы

Для изготовления деревянных окон в домашних условиях потребуется:

• молоток и киянка;
• дрель и шуруповерт;
• стеклорез;
• стамеска;
• ручная пила (в некоторых случаях рекомендуется применять несколько инструментов с различной величиной распила);
• столярный клей;
• уплотнитель;
• стекло;
• рубанок;
• рулетка;
• строительный уровень;
• герметик или шпаклевка;
• пропитка от влаги;
• антисептик;
• лак;
• краска (по желанию);
• деревянные штапики;
• саморезы;
• металлические оконные уголки.

Для ускорения работы и изготовления более качественных рам следует использовать:

• фрезерный станок;
• шлифовальную установку;
• циркулярную пилу (если есть желание сэкономить и сделать распил бруса самостоятельно).

Самым важным этапом в подготовке материалов и инструментов является заготовка древесины. Для изготовления рам можно использовать брус 5х5 или 6х4 см, а также доску 5х15 см. При выборе пиломатериала для рамы следует обратить внимание на ее влажность. Изготавливать окна требуется только из полностью просушенной древесины.

Если такой нет, то можно положить брус сохнуть на батарею (2-3 месяца) или воспользоваться сушильной камерой (можно найти в столярных мастерских), чтобы провести сушку за 1 день.

В качестве древесины для изготовления оконной рамы можно использовать разные виды лиственных или хвойных пород:

1. Самым дешевым вариантом является сосна . Она имеет небольшой вес, легко обрабатывается и ее не сложно найти.

   Среди недостатков можно отметить то, что она более хрупкая, чем дуб или береза, а также менее долговечна.

2. Береза – это более редкий материал, который имеет хорошую долговечность и легко обрабатывается. Недостатком можно считать то, что ее сложнее найти и более высокую стоимость, чем у сосны.
3. Дуб является самым прочным и долговечным видом древесины для изготовления оконных рам. Главные его недостаток в том, что по своей стоимости закупка только материала выйдет дороже, чем заказать готовый собранный стеклопакет.

Самым дешевым вариантом для изготовления окон является фанера. Такой материал можно применять для рам, которые находятся внутри помещения, так как даже после большого количества обработок защитными пропитками фанера быстро поглощает влагу. Это приводит к тому, что она начинает рассыхаться и рассыпаться.

Усредненным вариантом в соотношении цена/качество является цельный деревянный брус . Он обладает большей прочностью, чем фанера, но стоит меньше клееной древесины. Недостатком данного материала является то, что его может повести, а это приведет к изменению формы. Это может произойти, если дерево было не до конца просохшим и плохо обработанным.

В качестве материала для изготовления оконных чаще всего применяется клееная древесина, так как она не подвержена деформации и усадке. Также она имеет более низкий вес, чем обычный брус и более прочная, но из-за этого и стоит дороже.
