Регулировка пластиковых окон самостоятельно. Регулировка пластикового окна по горизонтали и вертикали
Сегодня производители предлагают несколько конструкций окон ПВХ, которые друг от друга отличаются функциональностью. Здесь надо отметить не просто возможность открыть створку классическим способом – поворотным, но и открывать его откидным методом. То есть, когда верхняя часть створки отходит от рамы, а нижняя остаётся на своём месте. Сегодня все чаще используется поворотно-откидной способ открытия.
Вариант на самом деле очень удобный. Но в нем есть свои недостатки, которые в основном связаны со сложностью проведения регулировки створки как по горизонтали, так и по вертикали. Вот несколько примеров проблемы:
- Если произошёл небольшой сдвиг рамы или перекос, это будет точно известно, если створка задевают раму, то есть происходит цепляние одну об другую, тогда отрегулировать пластиковое окно надо петлями: верхней и нижней. Для этого весь процесс надо проводить при открытой створке окна. Хотя до нижней петли можно добраться и при закрытом окне. Обычно для этой операции понадобиться шестигранник или специальная насадка звёздочка. Все зависит от установленной в окне фурнитуры.
Очень важно правильно вращать инструмент, чтобы подтянуть тот или другой край. К примеру, если необходимо подтянуть створку окна к внутреннему краю, то поворот производят в правую сторону. Если требуется поднять нижний угол, то поворот производят в левую сторону.
- Как настроить пластиковые окна по вертикали, разобраться не сложно. Для этого придётся работать только с нижней петлёй. В этом случае надо вращать шестигранник вправо, если требуется створку приподнять. И влево, если опустить. Таким способом можно устранить перекос размером до 2 мм.
Есть ещё одна ситуация, когда надо проводить регулировку окна по вертикали и горизонтали. Это если уплотнитель потерял частично свою эластичность, но ещё достаточно прочен, чтобы прослужить несколько лет. И, конечно, обязательно надо проводить регулировку, если оконная створка часто находится в положении открыто. Потому что она под своим весом провисает. Специалисты рекомендуют эту процедуру проводить хотя бы один раз в год.
Всё о том, как установить москитную сетку и правильно её отремонтировать
Окно не закрывается – что делать
Если износ открывающего механизма превысил все нормативы, если произошла большая деформация оконной конструкции, то окно может не закрыться. Или закроется, когда вы будете прикладывать большие усилия. И в том, и в другом случае это большое неудобство.
Эту проблему только настройкой петель не решить. Придётся провести небольшой ремонт. Для этого понадобится из пластика вырезать несколько прокладок толщиною 2-4 мм. Их надо будет подложить под планки ответного механизма. Для этого с планок выкручивают болты, и снимают, подкладывают подготовленные подкладки, устанавливают планки на место и крепят их к раме болтами. Если подкладки были вырезаны чуть больше требуемого размера, то торчащие из-под опорных планок края обрезаются острым ножом.
Регулировка окон зима-лето. Выполнение регулировки «зима-лето»
Регулировка окна на зиму
Регулировка пластиковых окон зима лето может осуществляться без привлечения специалистов, что в значительной степени позволит сэкономить семейный бюджет. При ответе на вопросы, как отрегулировать пластиковые окна, как правильно настроить регулирующие элементы, как выполнить переход окон в зимний режим, следует обращаться к выполнению регулировки цапфы, усиливая или ослабевая давление створки на раму окна из ПВХ при помощи прижимной пластины.
На производстве изготовители первоначально устанавливают эксцентрик в усредненное положение, обеспечивающее, казалось бы, непрочное соединение окна и рамы, однако не пропускающее потоки воздуха с уличного пространства в дом при закрытом состоянии.
Представленная усредненная регулировка цапфы характерна для летнего время года, когда в небольшие щели между уплотнительными резинками и конструкцией окон не попадают атмосферные осадки.
Регулировка окон в положение «зима»
Заблаговременно до первых заморозков и прихода отрицательных температур в дневное время следует обеспечить оптимальный контакт створки и рамы. Вместе с этим при ответе на вопрос, как отрегулировать пластиковые окна на зиму, следует помнить, что при стяжке цапфы, увеличивается давление на промежуточные уплотнительные резинки. В положении «зима» положение эксцентрика несколько смещено вправо и оттянуто на себя.
В ходе выполнения данного мероприятия следует учитывать следующие особенности:
- расстояние от роликовой части до соответствующей фурнитуры должно иметь минимальные значения (надлежащее положение окон и правильность их сборки можно установить по нанесенной на ролике насечке, которая направляется в сторону уплотнительной резинки);
- в случае установки окон в текущем календарном году проводить регулировку окон не требуется;
- чрезмерное сжатие уплотнителя посредством воздействия на него цапфы может привести к деформациям резинок и появлению зазоров между окнами и рамной частью.
Регулировка окон в положение «Лето»
С приходом теплого времени года, когда устанавливается оптимальный температурный режим, окна самостоятельно следует переводить в летнее положение. Для реализации данного мероприятия следует оттянуть цапфу и сместить ее несколько влево. Вместе с тем необходимо следить за нанесенной на роликовом элементе риске в момент перевода.
При идеальной регулировке окон положение цапфы после смещения должно быть направлено в сторону ручки окна.
Выполнив описанное действие, давление на уплотнительную резинку снижается, в результате чего обеспечивается оптимальная циркуляция и приток воздуха в помещение. Подробности зимне-летней регулировки смотрите в этом
Настраивание положений ролика следует выполнять для окон из ПВХ любых типов и модификаций. Это обстоятельство обусловлено частотой пользования оконными конструкциями в зимнее и летнее время года. За счет того, что летом вентиляционное окно открывается с большей периодичностью, необходимо обеспечить благоприятные условия для функционирования уплотнительной резинки (она не должна испытывать чрезмерные нагрузки и изменения своей структуры).
Регулировка пластиковых окон зима-лето. Как отрегулировать пластиковое окно на зиму, чтобы не дуло: устранение проблем со сквозняками
Если проблема вызвана износом или повреждением уплотнительной резинки, следует выполнить замену. Старую манжету снимают по всему периметру евроокна. Место посадки обрабатывают, убирая грязь, жир и пыль, счищают остатки клея.
Затем устанавливают новый уплотнитель, заглубляя его вниз. Операцию проводят крайне аккуратно, резкие движения могут повредить резину или силикон, из-за чего элемент сядет неплотно, появятся зазоры. Запрещается натягивать изделие, это чревато риском разрыва.
Другая причина выражается в неплотном прижиме к раме. Для изменения прилегания требуется воспользоваться эксцентриком. Эта деталь находится на торцевой части створки, заходит за угловую планку из металла. Ее расположение можно отрегулировать при помощи ручки: чем резче будет поворот, тем дальше элемент смещается за планку, осуществляя более мощный прижим. При появлении сквозняков нужно переставить положение планки, которая зафиксирована парой болтов. Крепеж ослабляют и перемещают по направлению от себя: это усиливает степень прилегания.
В некоторых случаях требуется регулировать сам эксцентрик с точками. Для этого может использоваться плоская или крестовая отвертка, ключ с шестигранной головкой, плоскогубцы: все зависит от типа фурнитуры. При вращении по часовой стрелке сила прижима увеличивается, при обратном воздействии ослабевает. Подобную процедуру нередко проводят при настройке оконных конструкций по сезону.
Следует заметить, что иногда сквозняки появляются из-за перекоса рамы, возникшего в результате усадки дома или неправильной установки рамы. Исправить такую проблему настройкой в домашних условиях не удастся, потребуется помощь квалифицированного мастера.
Регулировка прижима пластиковых окон со стороны петель. Что включает в себя понятие?
Регулировка пластиковых окон – это изменение положения фурнитуры , в пределах допустимых амплитуд, путём поворота специальных винтов, для достижения следующих результатов:
- Корректировка положения поворотной или поворотно-откидной створки по вертикали и горизонтали до образования равномерного зазора.
- Корректировка перекосов подвижных частей элемента заполнения оконного проёма.
- Регулировка силы прижима профиля створки к неподвижной раме для исключения продувания, либо для переключения летнего и зимнего режимов.
- Корректировка усилия закрывания поворотной ручки путём изменения положения запорных цапф при их заходе за ответные планки.
При корректной регулировке фурнитуры, достигается комфортная эксплуатация оконных конструкций, герметичность, а также исключаются теплопотери через неплотные примыкания.
Для чего делают настройку?
Если пренебречь регулировкой металлических частей ПВХ-окон, возможно наступление ряда негативных последствий:
- При тугом запирании, механизм поворотной ручки может деформироваться, что приведёт к её выходу из строя или поломке.
- Слишком плотное примыкание в тёплое время года вызовет образование конденсата и плесени.
- Слабый прижим притвора в холодное время года вызовет продувание, попадание влаги и промерзание ограждающей конструкции.
- Перекос створки, либо неравномерный прижим влияет на теплотехнические характеристики, энергоэффективность помещения и стоимость коммунальных услуг.
- Просевшая подвижная часть окна при закрывании задевает за профиль рамы, что способствует развитию механических повреждений и вызывает непроектные нагрузки на петлевые механизмы.
Таким образом, регулировка необходима не только для комфортной эксплуатации, но также для продолжительного срока службы оконной конструкции или экономии на оплате отопления в зимнее время. Кроме того, летом правильно отрегулированная фурнитура исключает риск распространения болезнетворных бактерий, что сказывается на здоровье и безопасности людей.
Регулировка пластиковых окон и дверей. Общие особенности проведения регулировки окон ПВХ
Как правильно регулировать пластиковые окна и как это сделать самостоятельно? Необходимо помнить, что существуют разные модели окон. Они предусматривают наличие разной фурнитуры, стеклопакетов и прочностью. Мы постарались обобщить все существующие варианты и вывести общие особенности, которые позволяют настраивать окна.
Регулировка по горизонтали
Проводим регулировку нижней части окна по горизонтали, если створка провисла
Проводим регулировку нижней части окна по горизонтали, если створка провисла
Для сдвига рамы или устранения незначительного скоса необходимо использовать горизонтальную регулировку, которая проводится с помощью нижней и верхней петли. В самих петлях имеются специальные отверстия под шестигранник. Нижняя петля позволяет проводить настройку как с внешней, так и со внутренней стороны (соответственно, можно настраивать открытое или закрытое окно). В результате вращения ключа по часовой стрелке будет происходить затягивание створки с петлей. В результате этого действия низ окна, который находится на противоположной стороне от петли, будет подниматься. Соответственно, при вращении против часовой стрелки нижняя часть окна будет опускаться.
Горизонтальная регулировка пластиковых окон самостоятельно может проводиться и в области верхней петли, в результате чего уже будет регулироваться верх створки, но делать это нужно исключительно при открытом окне. Следует отметить, что сдвиг осуществляется в пределах 2 мм.
Проводим горизонтальную регулировку окна в верхней его части
Проводим горизонтальную регулировку окна в верхней его части
Регулировка по вертикали
Металлопластиковые окна можно откалибровать по вертикали с помощью нижней навесной петли. Для этого действия необходимо открыть заглушку, чтобы обеспечить свободный доступ шестигранника. Створка начнет подниматься при вращении шестигранника по часовой стрелке, в обратном направлении створка начнет опускаться. Как и в случае горизонтальной регулировки, диапазон сдвига составляет 2 мм.
Регулировка прижима створки
Используется тогда, когда наблюдается продувание из ПВХ-окна. Качество прижима можно проверить следующим образом: к закрытому ПВХ-окну подносится зажженная спичка и наблюдается движение пламени. Если оно отклоняется в сторону, то в окне имеется щель.
В данном случае прижим регулируется с помощь эксцентриков, которые располагаются по периметру фурнитуры (этим способом проводится регулировка пластиковых окон на зиму). В результате поворота ручки они заходят за прижимные площадки. Поскольку настройка не представляет особых проблем, её также можно выполнить самостоятельно.
Регулировка прижима створки производится с помощью эксцентриков (цапф)
Регулировка прижима створки производится с помощью эксцентриков (цапф)
Створка будет прижиматься к раме в том случае, если эксцентрик сдвинуть по часовой стрелке. Соответственно, при сдвиге эксцентрика против часовой стрелки, створка будет отходить от рамы. На поверхности эксцентрика имеется небольшая полоска, с помощью которой можно определить степень сжатия створки и рамы. Чем ближе данная полоска прилегает к уплотнителю, тем сильнее прижата створка.
Диапазон регулировок находится в пределах 1-2 мм. Допускается более или менее сильный прижим створки в разное время года — летом можно её ослабить, а зимой затянуть сильнее. Делается это для обеспечения подачи воздуха — в летнее время будет проходить больше воздуха, а в зимнее — меньше.
Совет: Не следует сильно зажимать створку и раму. Это может привести к преждевременному износу уплотнителя.
Регулировка петель
Откидное окно имеет две петли, которые можно настраивать для улучшения функциональности. Нижние петли настраиваются посредством горизонтально расположенного на них винта. Для того, чтобы настроить прижим верхних петель, нужно открыть ПВХ-окно на проветривание (провернуть ручку так, чтобы открылась только верхняя часть окна). При этом нужно придерживать рукой окно, поскольку оно будет держаться только на одной, нижней петле. Регулировка петель помогает определить степень прижатия окна с петлями. Допустимый диапазон находится в пределах 2.5 мм. При увеличении расстояния окно будет меньше прилегать к петлям и будет обеспечиваться большая подача воздуха. При уменьшении расстояния окно будет плотнее прилегать к петлям и обеспечивать надежную защиту от поступающего извне воздуха.

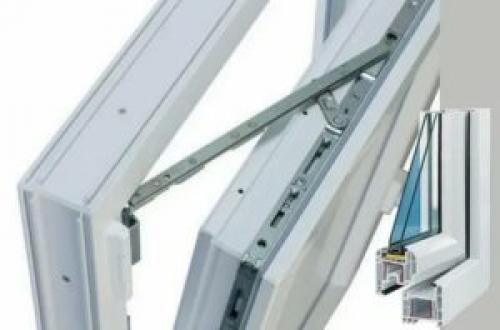

Регулировка поворотно-откидного механизма пластиковых окон. Как производится регулировка поворотно откидного механизма пластикового окна: описание и инструкция
- Во время установки самого окна (однако, чаще всего, устанавливается она именно профессиональным мастером, который и отрегулирует сразу окно);
- В случае замены стекла (так как во время замены, точность механизма могла сбиться;
- В случае если точность сбилась сама;
- Если окно начало «тереться» о верх или низ окна, что также будет свидетельствовать о нарушении ровности повешенного окна, а если точнее, самих настройках поворотно-откидного механизма;
- От окна заметно тянет сквозняком;
Теперь же рассмотрим и сам процесс максимально подробно.
ФУРНИТУРА
— это система механических оконных приборов , предназначенных для обеспечения периметрального (по всему периметру ) прилегания (прижима) створки к раме ,а также привода створки в необходимое положение.
ПОВОРОТНО-ОТКИДНОЙ ЗАПОР
– это деталь фурнитуры, предназначенная для превращения управляющего вращения оконной ручки в поступательное перемещение подвижной части запора и его передачи подвижным частям сопрягаемых деталей фурнитуры (угловому переключателю, среднему запору и т.д.).
Устанавливается в фурнитурный паз створки пластикового или деревянного окна. Конструктивно выполнен в виде стальной пластины и состоит из неподвижной и подвижной частей.
Подвижная часть поворотно-откидного запора со средним расположением ручки вверху и внизу выполнена в виде “гребенки”, с помощью которой передается перемещение подвижной части сопрягаемым деталям фурнитуры. Подвижная часть запора включает запорную цапфу, взаимодействующую с ответной планкой для обеспечения прижима створки к раме .
Неподвижная часть запора с фиксированным (постоянным) расположением ручки внизу имеет выступ (цапфу), с помощью которой вес створки передается на поворотно-откидную ответную планку в процессе перевода створки в откидное положение
ПОВОРОТНЫЙ ЗАПОР
— это деталь фурнитуры, предназначенная для превращения управляющего вращения оконной ручки в поступательное перемещение подвижной части запора.
В отличии от поворотно-откидного запора не имеет “гребенки” и не пере-дает поступательное движение подвижной части на сопрягаемые детали фурнитуры.
Таким образом, поворотный запор позволяет осуществлять прижим створки к раме только со стороны запора
ШТУЛЬПОВОЙ ЗАПОР
— это деталь фурнитуры, предназначенная для превращения управляющего поворота ручки в поступательное перемещение подвижной части за-пора и его передачи подвижным частям сопрягаемых деталей фурнитуры (угловому переключателю, среднему запору и т.д.) штульповой створки пластикового или деревянного окна.
Конструктивно выполнен в виде стальной пластины и состоит из неподвижной и подвижной частей. Подвижная часть штульпового запора выполнена в виде “гребенки”, с помощью которой передается перемещение подвижной части сопрягаемым деталям фурнитуры.
Неподвижная часть запора включает ответные планки для запорных цапф
УГЛОВОЙ ПЕРЕКЛЮЧАТЕЛЬ
— это деталь фурнитуры, предназначенная для передачи поступательного перемещения подвижной части фурнитуры под углом 90 град. – для прямоугольных окон, более 90 град до 135 град. – для трапециевидных окон, менее 90 град от 35 град до 45 град – для треугольных окон снизу створки. Устанавливается в фурнитурный паз створки пластикового или деревянного окна.
Конструктивно выполнен в виде уголка и состоит из неподвижной и подвижной частей. Подвижная часть представляет собой четыре стальных пластины, с помощью которых перемещение передается под необходимым углом.
Подвижная часть углового переключателя включает запорную цапфу, взаимодействующую с ответной планкой для обеспечения прижима створки к раме и зубчатые приемные части для соединения с «гребенками» ножниц и основного запора
НОЖНИЦЫ
— это деталь фурнитуры, предназначенная для обеспечения установки и фиксации створки поворотно-откидного окна в положении “Откинуто”, а также передачи перемещения подвижных частей фурнитуры сопрягаемым деталям.
Конструктивно выполнены в виде одного элемента (артикула). Состоят из неподвижной и подвижной частей.
Подвижная часть ножниц для широких створок включает запорную цапфу, взаимодействующую с ответной планкой для обеспечения прижима створки к раме
Ножницы на створке Ножницы на раме
СРЕДНИЙ ЗАПОР
— это деталь фурнитуры, предназначенная для обеспечения прижима створки к раме. Устанавливается в фурнитурный паз створки пластикового или деревянного окна.
Сопрягается с ножницами , поворотно-откидным запором, верхним или нижним шпингалетом, штульповым запором. Конструктивно выполнен в виде стальной пластины и состоит из неподвижной и подвижной частей.
Подвижная часть запора включает запорную цапфу, взаимодействующую с ответной планкой для обеспечения прижима створки к раме
ПЕТЛЯ
— это деталь фурнитуры, предназначенная для навески створки на раму и обеспечения необходимого их взаимного положения. Различают петлю на раме (верхняя и нижняя) и на створке (угловая, нижняя, средняя, фрамужная).
